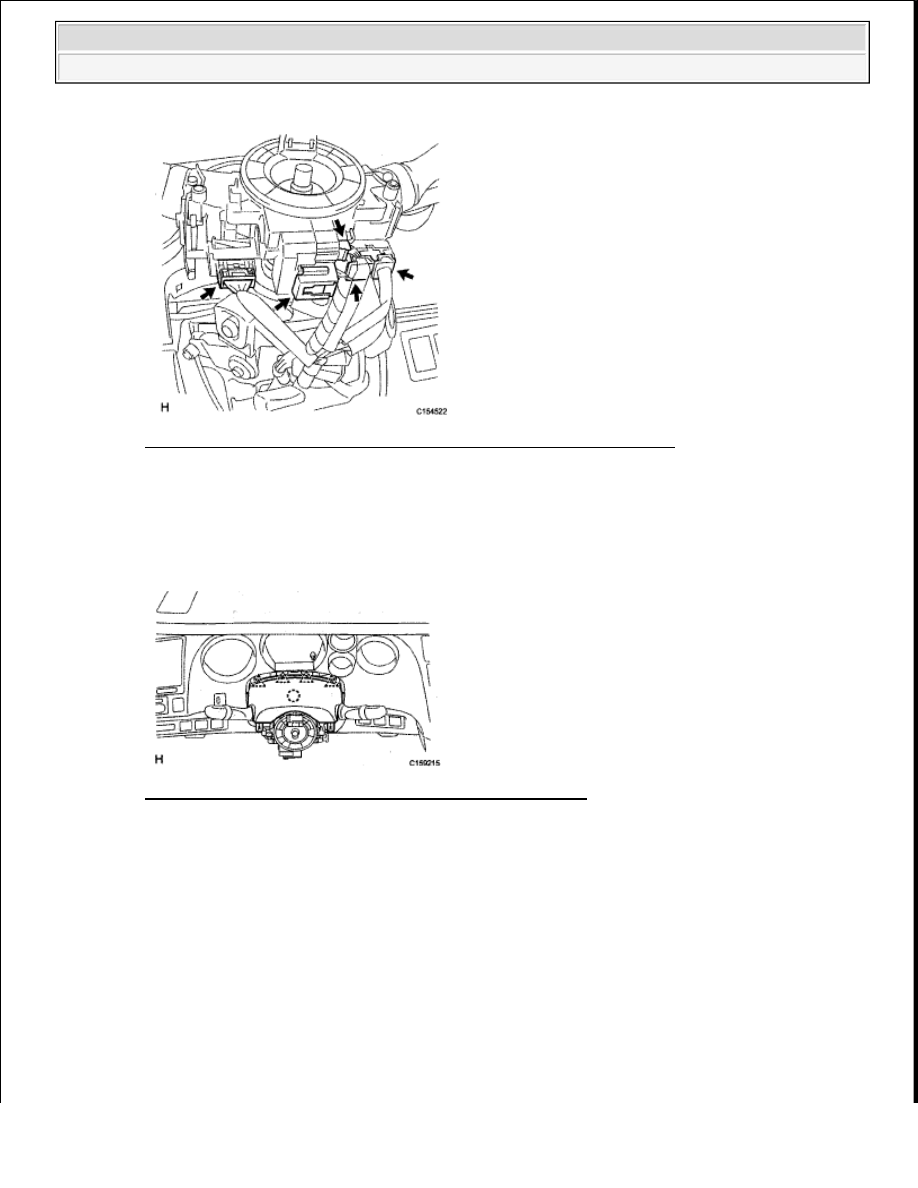

Fig. 180: Locating Turn Signal Switch With Spiral Cable Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL UPPER STEERING COLUMN COVER

a. Attach the claw to install the upper steering column cover.

b. Attach the 4 clips.

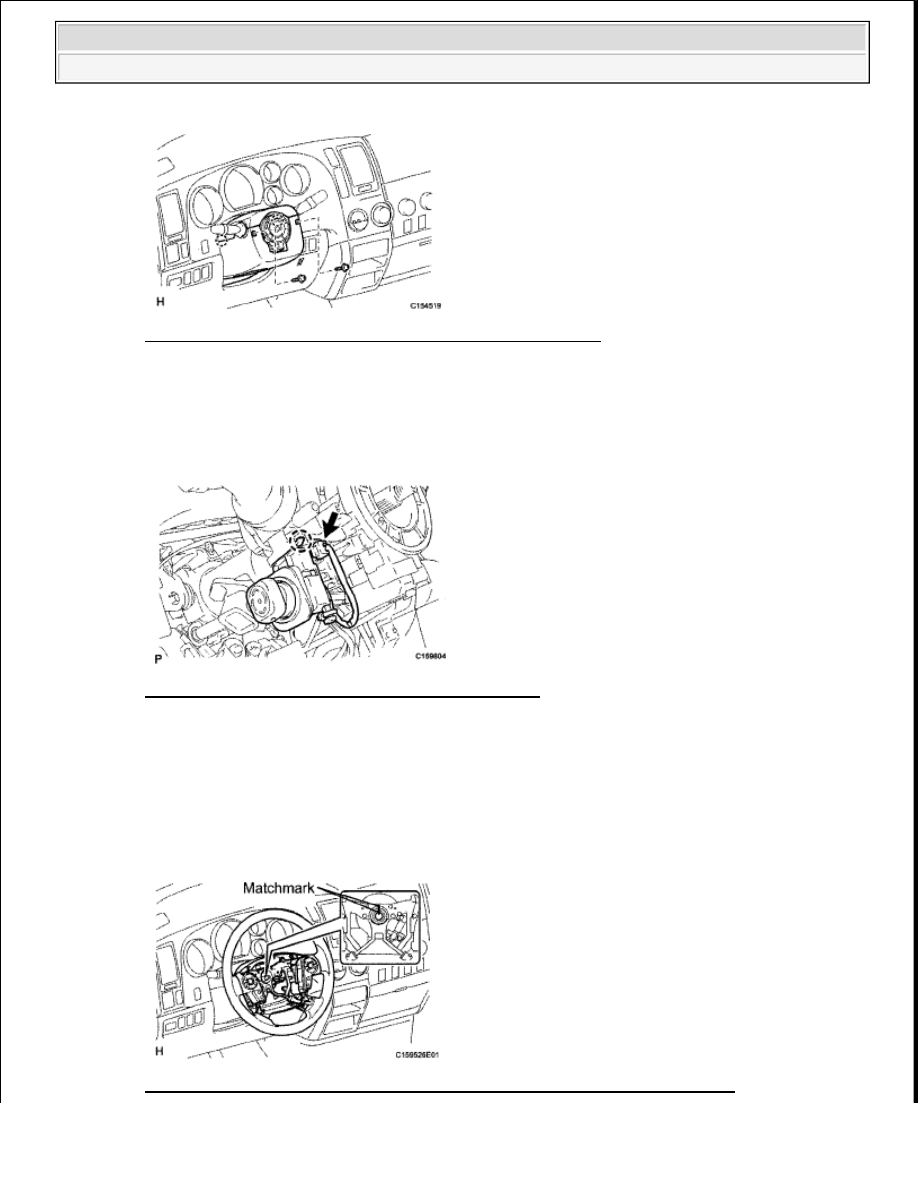

Fig. 181: Identifying Upper Steering Column Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL LOWER STEERING COLUMN COVER

a. Attach the 2 claws to install the column cover.

b. Install the 2 screws.

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































Fig. 182: Identifying Lower Steering Column Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL TILT AND TELESCOPIC MANUAL SWITCH

a. Attach the claw to install the tilt and telescopic switch.

b. Connect the connector.

Fig. 183: Locating Tilt And Telescopic Switch Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL STEERING WHEEL ASSEMBLY

a. Align the matchmarks on the steering wheel and steering main shaft.

b. Install the steering wheel set nut.

Torque: 50 N*m (510 kgf*cm, 37 ft.*lbf)

Fig. 184: Identifying Matchmarks On Steering Wheel & Steering Main Shaft



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSPECT STEERING WHEEL CENTER POINT

16. INSTALL STEERING PAD (w/ Steering Pad Switch) (See INSTALLATION )

17. INSTALL STEERING PAD (w/o Steering Pad Switch) (See INSTALLATION )

18. INSTALL LOWER NO. 3 STEERING WHEEL COVER (See INSTALLATION )

19. INSTALL LOWER NO. 2 STEERING WHEEL COVER (See INSTALLATION )

20. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

21. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

MULTIPLEX TILT AND TELESCOPIC ECU (FOR POWER TILT AND POWER
TELESCOPIC STEERING COLUMN)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































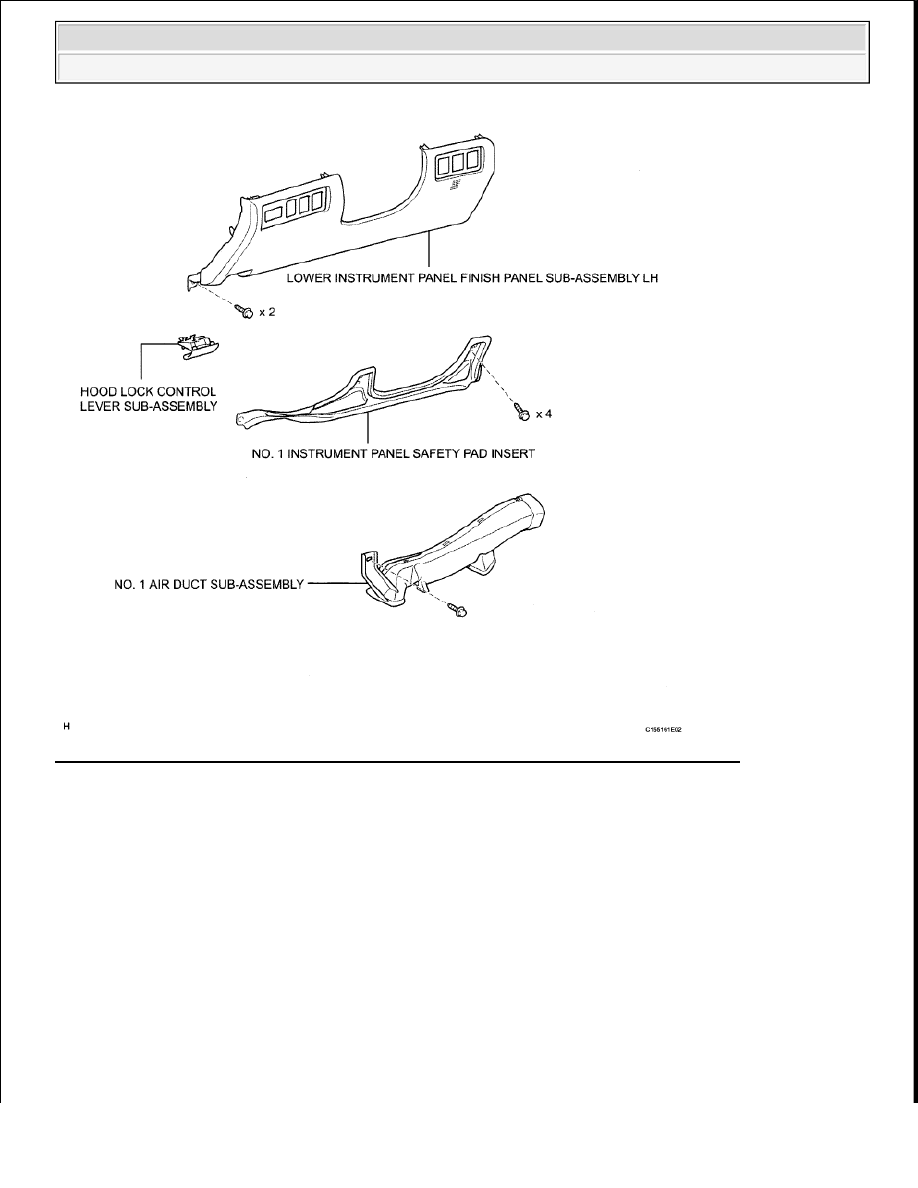

Fig. 185: Identifying Multiplex Tilt & Telescopic ECU Replacement Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra
