b. Detach the claw to remove the upper steering column cover.

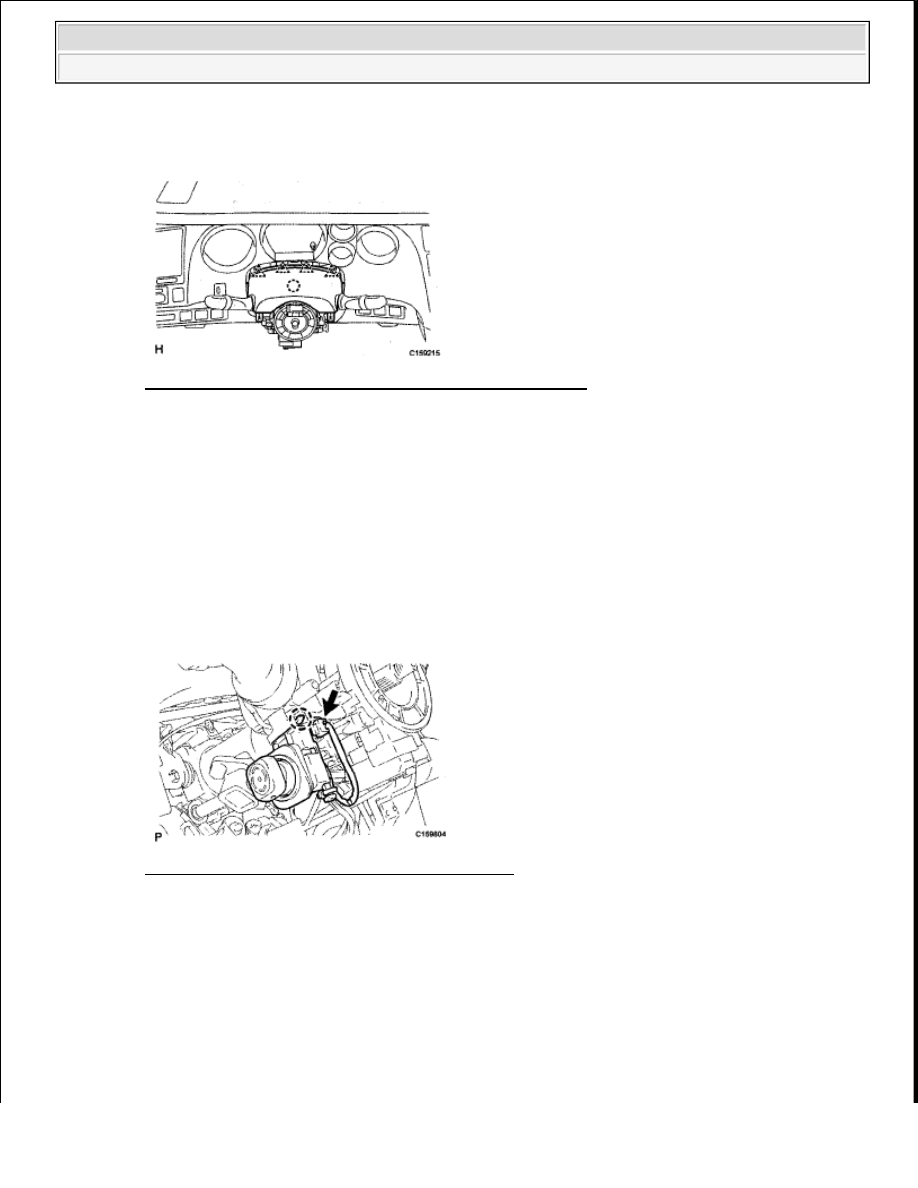

Fig. 144: Identifying Upper Steering Column Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE TILT AND TELESCOPIC MANUAL SWITCH

a. Disconnect the connector.

b. Using a screwdriver, detach the claw and pull out the tilt and telescopic switch.

HINT:

Tape the screwdriver tip before use.

Fig. 145: Locating Telescopic Switch Wire Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

a. Disconnect the 5 connectors from the turn signal switch with spiral cable.

NOTE:

Pushing on the claw too hard will break the claw.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































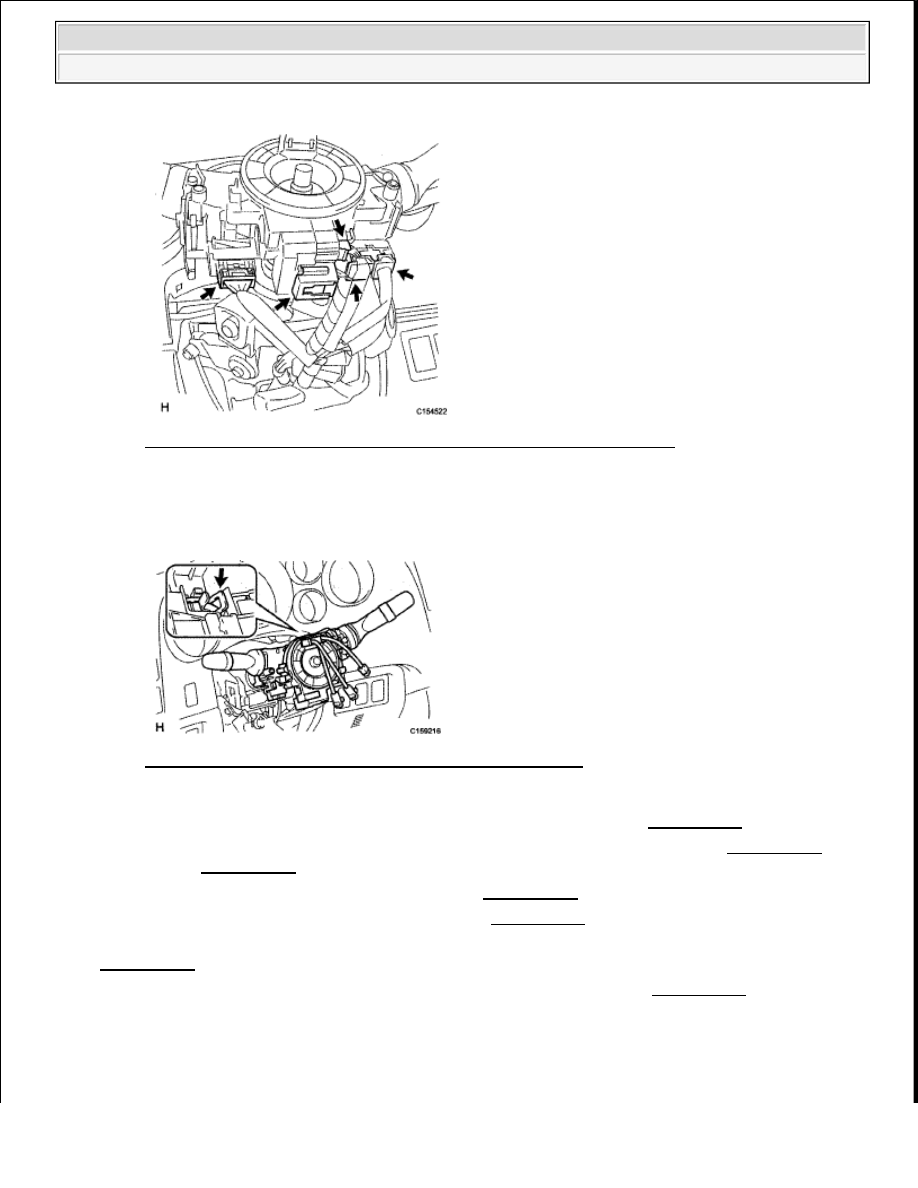

Fig. 146: Locating Turn Signal Switch With Spiral Cable Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using pliers, grip the claws of the clamp and remove the turn signal switch with spiral cable from

the steering column.

Fig. 147: Locating Turn Signal Switch With Spiral Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

13. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See REMOVAL (for

Double Cab), REMOVAL (for CrewMax)

14. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

15. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

16. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

17. REMOVE NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See REMOVAL )

18. REMOVE NO. 1 AIR DUCT SUB-ASSEMBLY

a. Remove the bolt and air duct.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































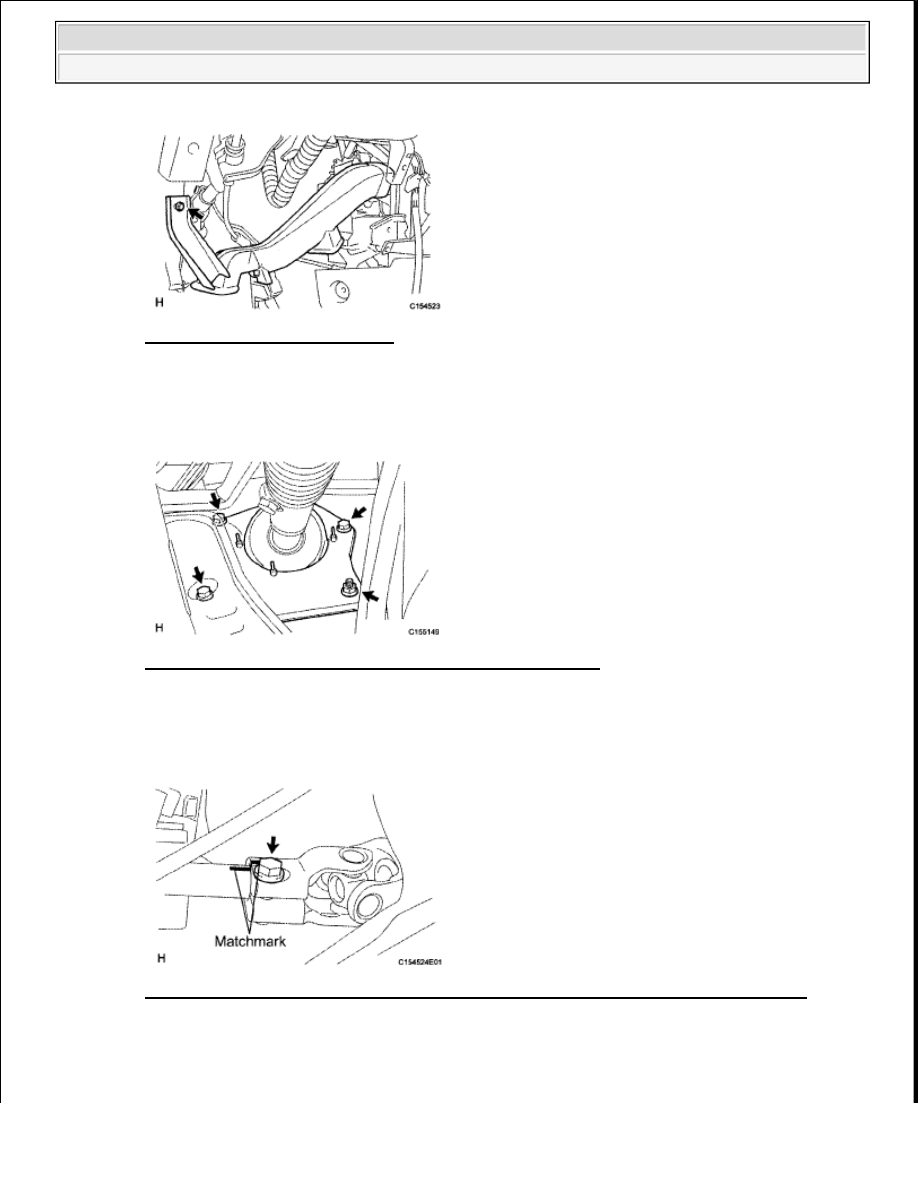

Fig. 148: Locating Air Duct Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. REMOVE STEERING INTERMEDIATE SHAFT ASSEMBLY

a. Remove the 3 bolts and nut.

Fig. 149: Locating Steering Intermediate Shaft Nut & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Put matchmarks on the steering intermediate shaft and the steering column.

c. Remove the bolt and steering intermediate shaft from the steering column.

Fig. 150: Identifying Matchmarks On Steering Intermediate Shaft & Steering Column
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Put matchmarks on the No. 2 steering intermediate shaft and steering intermediate shaft.

e. Remove the bolt and steering intermediate shaft from the No. 2 steering intermediate shaft.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































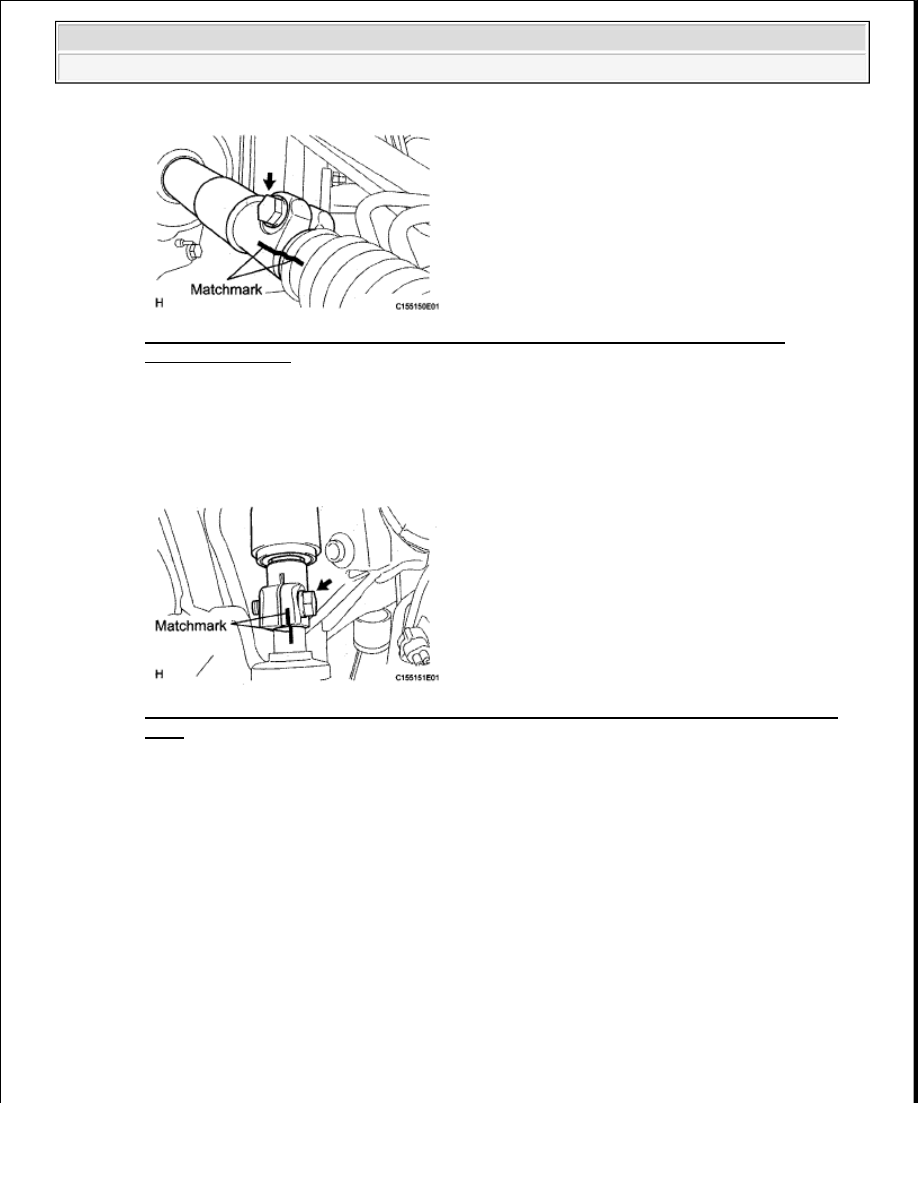

Fig. 151: Identifying Matchmarks On No. 2 Steering Intermediate Shaft & Steering
Intermediate Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

a. Put matchmarks on the No. 2 steering intermediate shaft and power steering gear.

b. Remove the bolt and No. 2 steering intermediate shaft from the power steering gear.

Fig. 152: Identifying Matchmarks On No. 2 Steering Intermediate Shaft & Power Steering
Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE STEERING COLUMN ASSEMBLY

a. Remove the bolt and 2 nuts. Then remove the steering column from the instrument panel

reinforcement.
