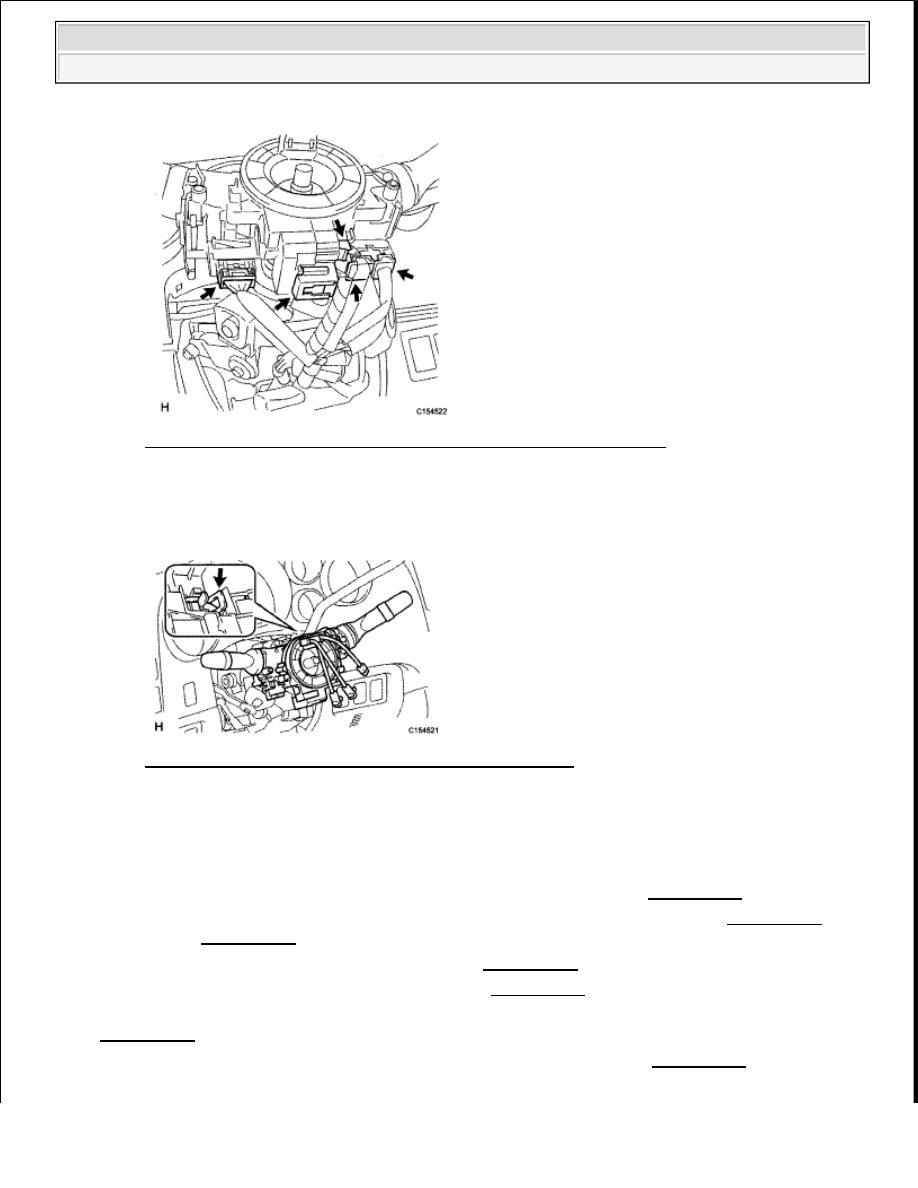

Fig. 53: Locating Turn Signal Switch With Spiral Cable Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using pliers, grip the claws of the clamp and remove the turn signal switch with spiral cable from

the steering column.

Fig. 54: Locating Turn Signal Switch With Spiral Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. DISCONNECT COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY (See

REMOVAL )

12. REMOVE COLUMN SHIFT LEVER SUB-ASSEMBLY (See REMOVAL )

13. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

14. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See REMOVAL (for

Double Cab), REMOVAL (for CrewMax) .)

15. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

16. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

17. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

18. REMOVE NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See REMOVAL )

19. REMOVE NO. 1 AIR DUCT SUB-ASSEMBLY



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































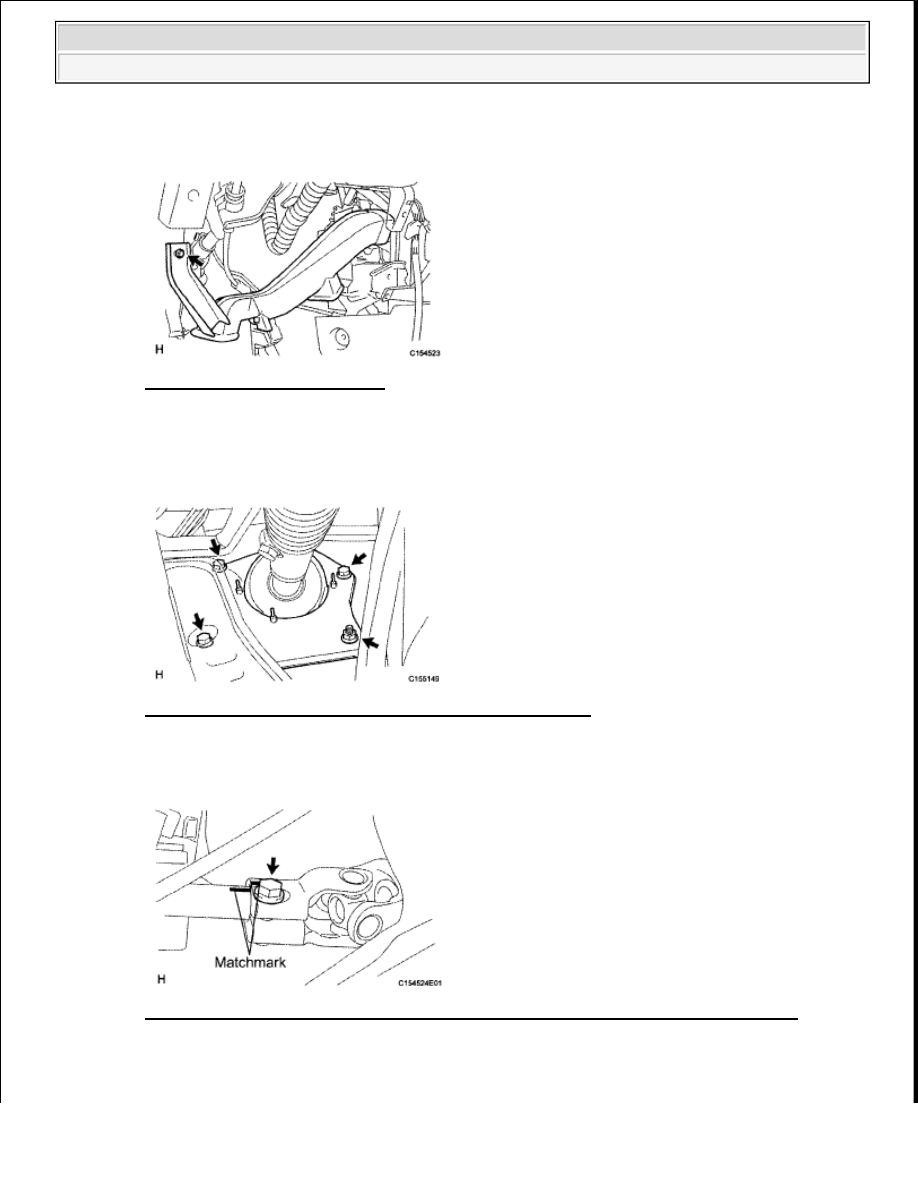

a. Remove the bolt and air duct.

Fig. 55: Locating Air Duct Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE STEERING INTERMEDIATE SHAFT ASSEMBLY

a. Remove the 3 bolts and nut.

Fig. 56: Locating Steering Intermediate Shaft Nut & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Put matchmarks on the steering intermediate shaft and the steering column.

Fig. 57: Identifying Matchmarks On Steering Intermediate Shaft & Steering Column
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the bolt and steering intermediate shaft from the steering column.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































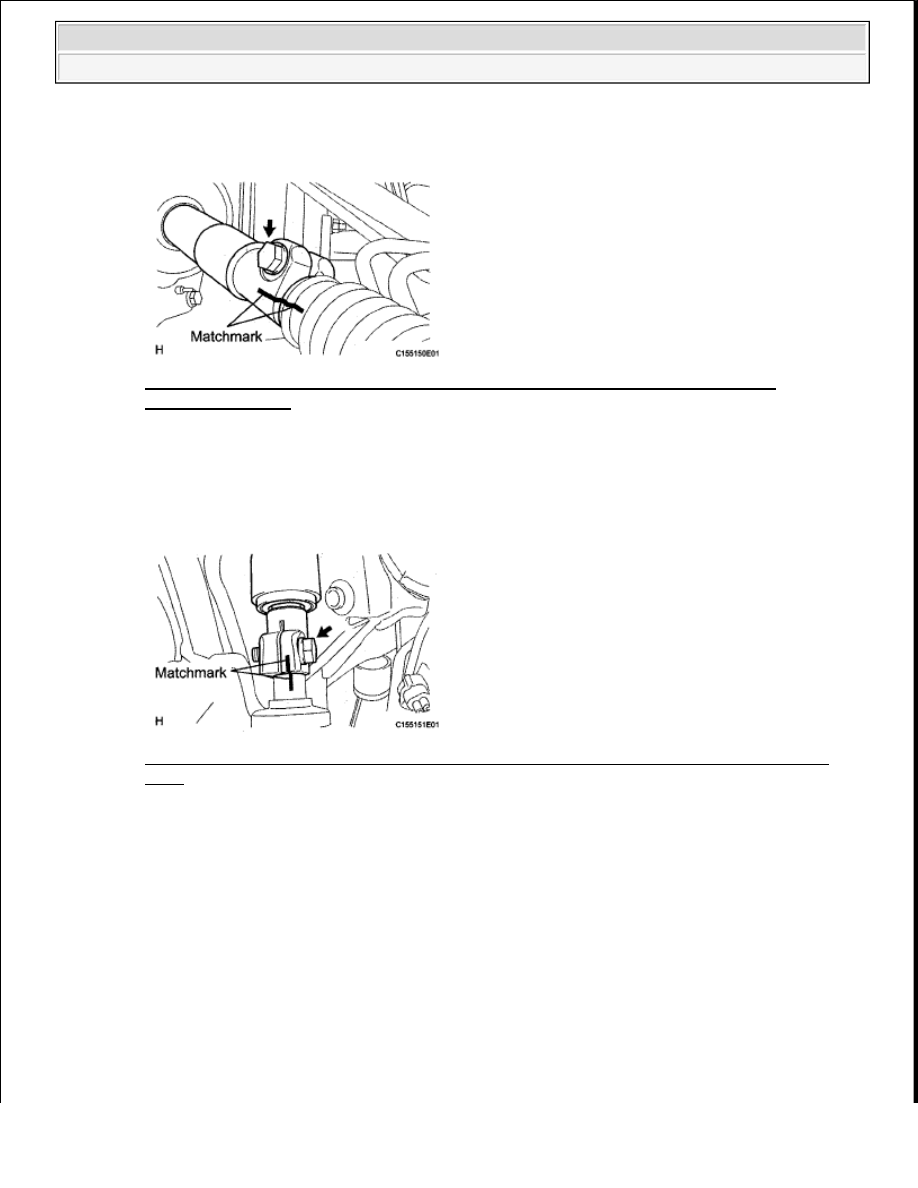

d. Put matchmarks on the No. 2 steering intermediate shaft and steering intermediate shaft.

Fig. 58: Identifying Matchmarks On No. 2 Steering Intermediate Shaft & Steering
Intermediate Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the bolt and steering intermediate shaft from the No. 2 steering intermediate shaft.

21. REMOVE NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

a. Put matchmarks on the No. 2 steering intermediate shaft and the power steering gear.

Fig. 59: Identifying Matchmarks On No. 2 Steering Intermediate Shaft & Power Steering
Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and No. 2 steering intermediate shaft from the power steering gear.

22. REMOVE STEERING COLUMN ASSEMBLY

a. Remove the bolt and 2 nuts. Then remove the steering column from the instrument panel

reinforcement.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































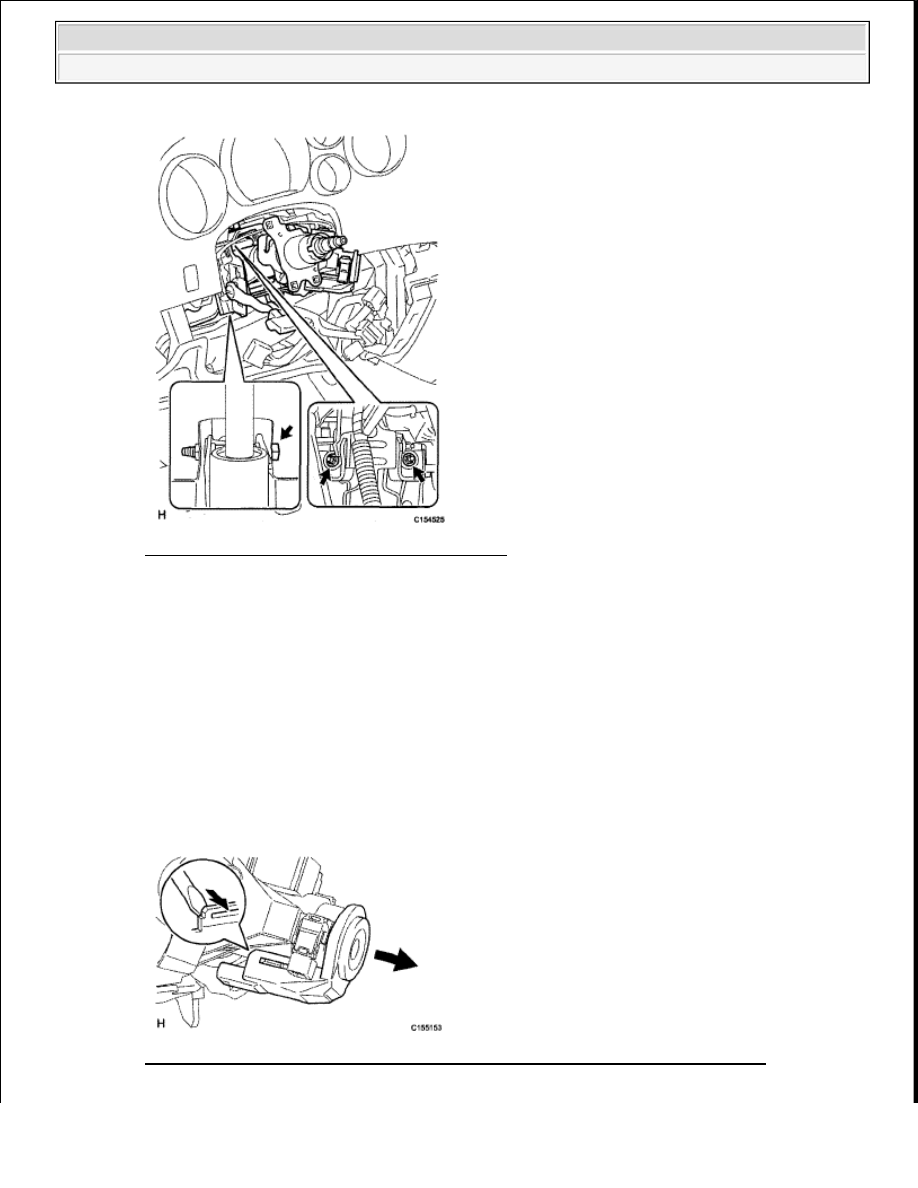

Fig. 60: Locating Steering Column Nuts & Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE TRANSPONDER KEY AMPLIFIER (w/ Engine Immobilizer System)

a. Using a screwdriver, widen the claws attached to the upper bracket by approximately 1.0 mm

(0.0394 in.).

b. Pull out the transponder key amplifier with the claws open.

Fig. 61: Removing Transponder Key Amplifier Or Key Cylinder Light Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

When using a vise, do not overtighten it.

NOTE:

Using excessive force may damage the case.
