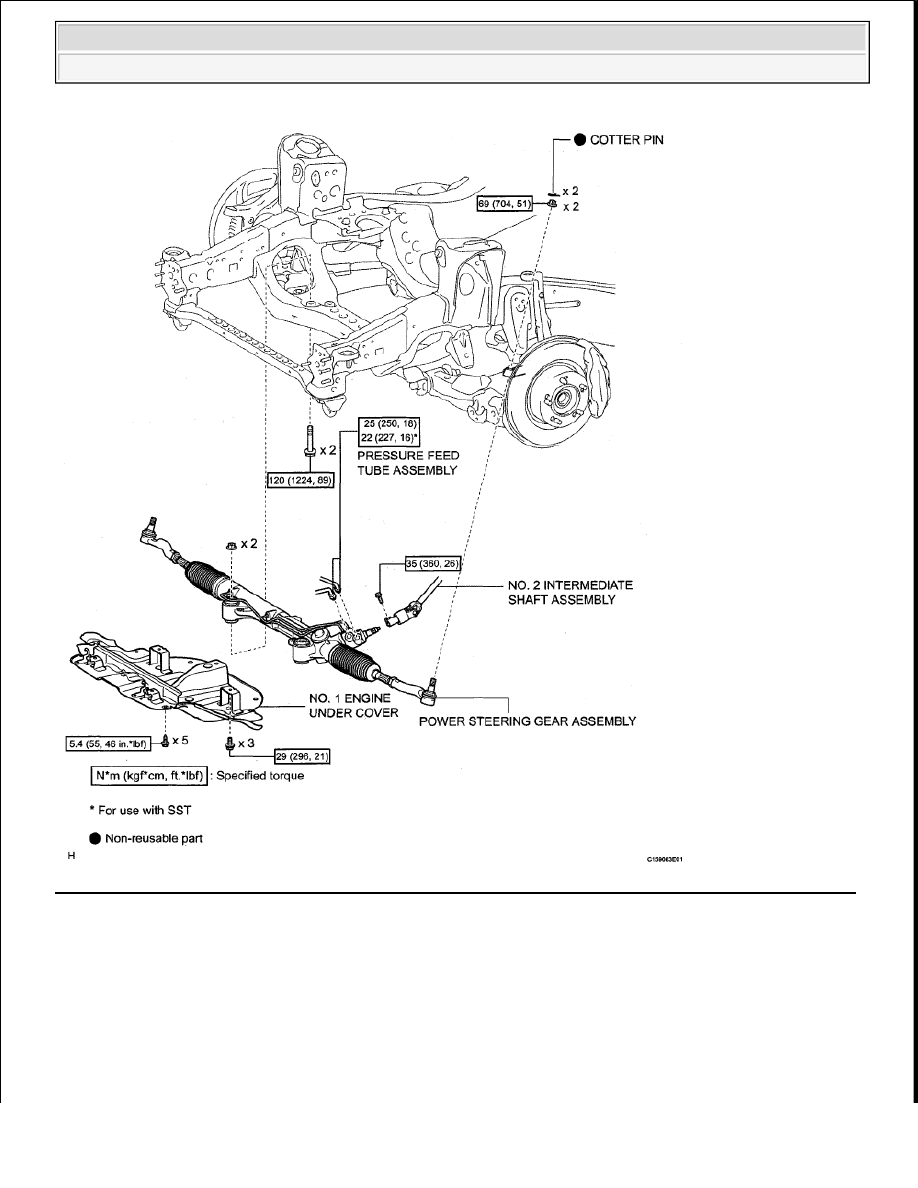

Fig. 150: Identifying Power Steering Gear Replacement Components And Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra

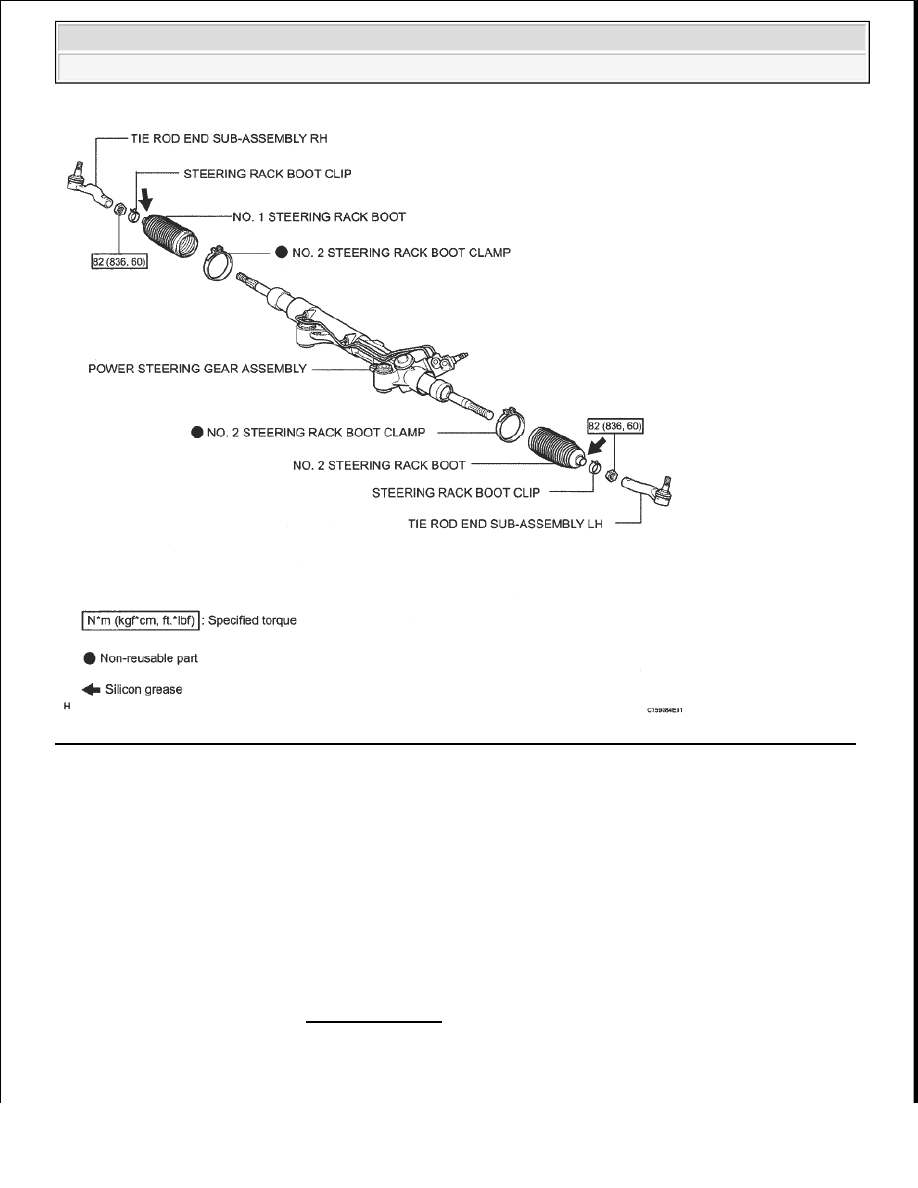

Fig. 151: Identifying Power Steering Gear Replacement Components And Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. PLACE FRONT WHEELS FACING STRAIGHT AHEAD

3. REMOVE FRONT WHEELS

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































4. REMOVE NO. 1 ENGINE UNDER COVER

5. SEPARATE NO. 2 INTERMEDIATE SHAFT ASSEMBLY (See DISASSEMBLY )

6. DISCONNECT TIE ROD END SUB-ASSEMBLY LH

7. DISCONNECT TIE ROD END SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

8. DISCONNECT PRESSURE FEED TUBE ASSEMBLY

a. Using union nut wrench, disconnect the pressure feed tube (return tube side) from the power

steering gear.

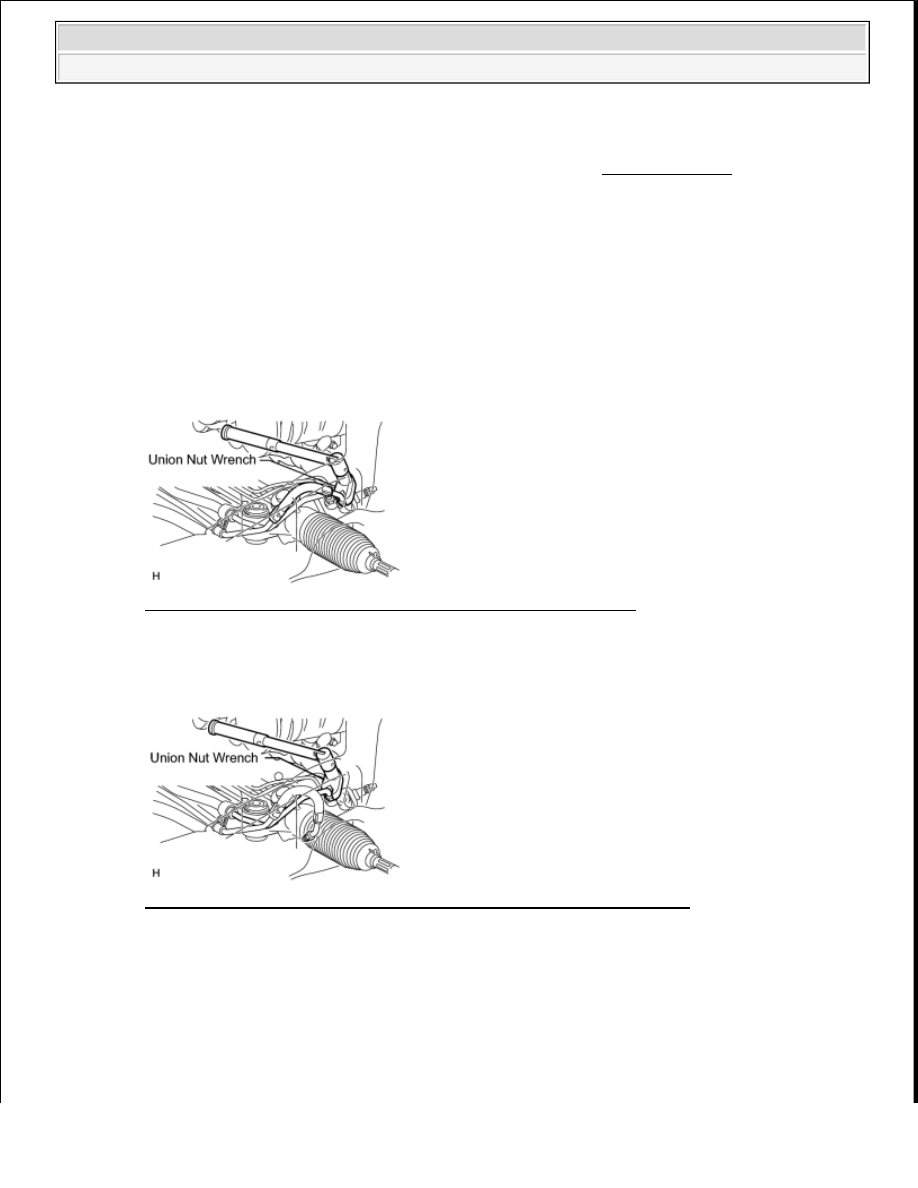

Fig. 152: Disconnecting Pressure Feed Tube (Return Tube Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST, disconnect the pressure feed tube (pressure feed tube side) from the power steering

gear.

Fig. 153: Disconnecting Pressure Feed Tube (Pressure Feed Tube Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SST 09023-12701

c. Remove the 2 bolts and disconnect the pressure feed tube clamp.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































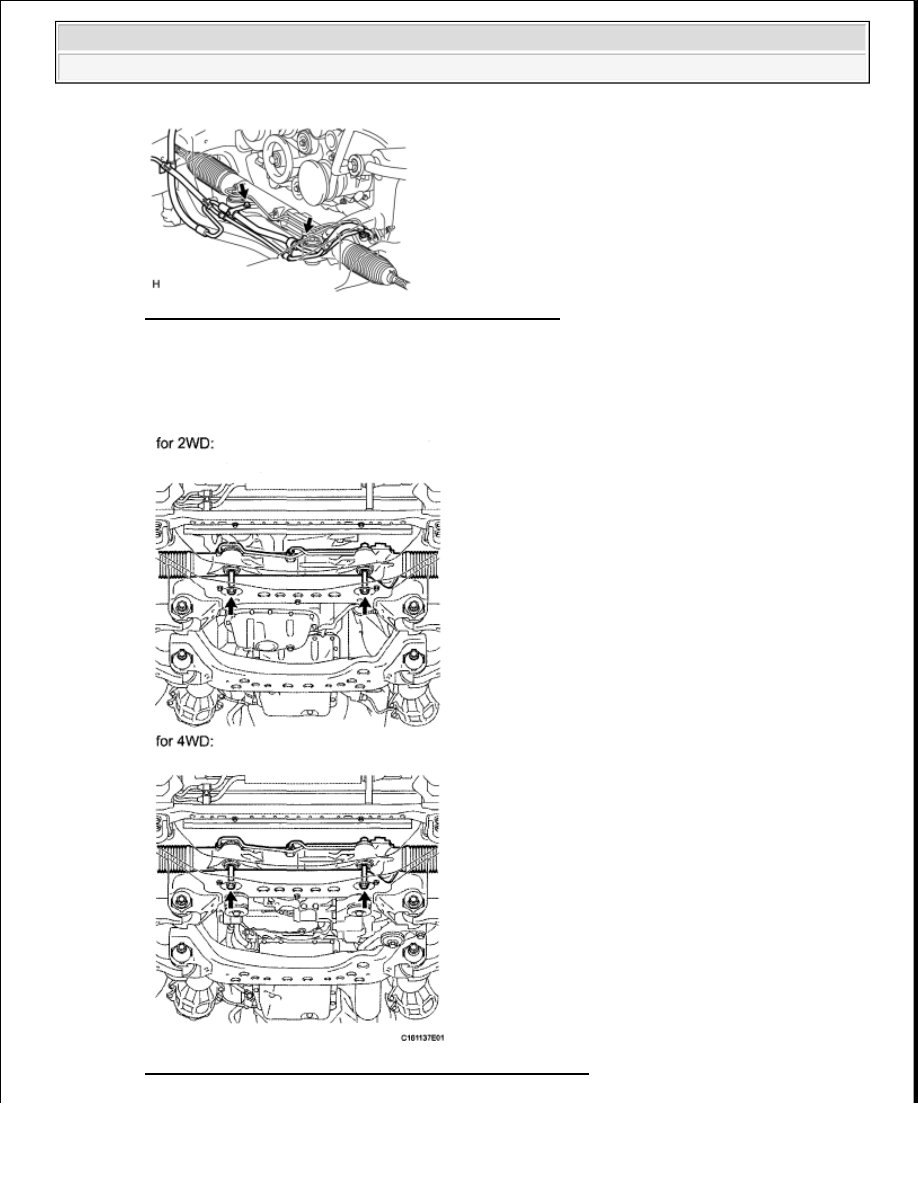

Fig. 154: Identifying Pressure Feed Tube Clamp Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE POWER STEERING GEAR ASSEMBLY

a. Remove the 2 bolts, 2 nuts and power steering gear.

Fig. 155: Identifying Power Steering Gear Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
