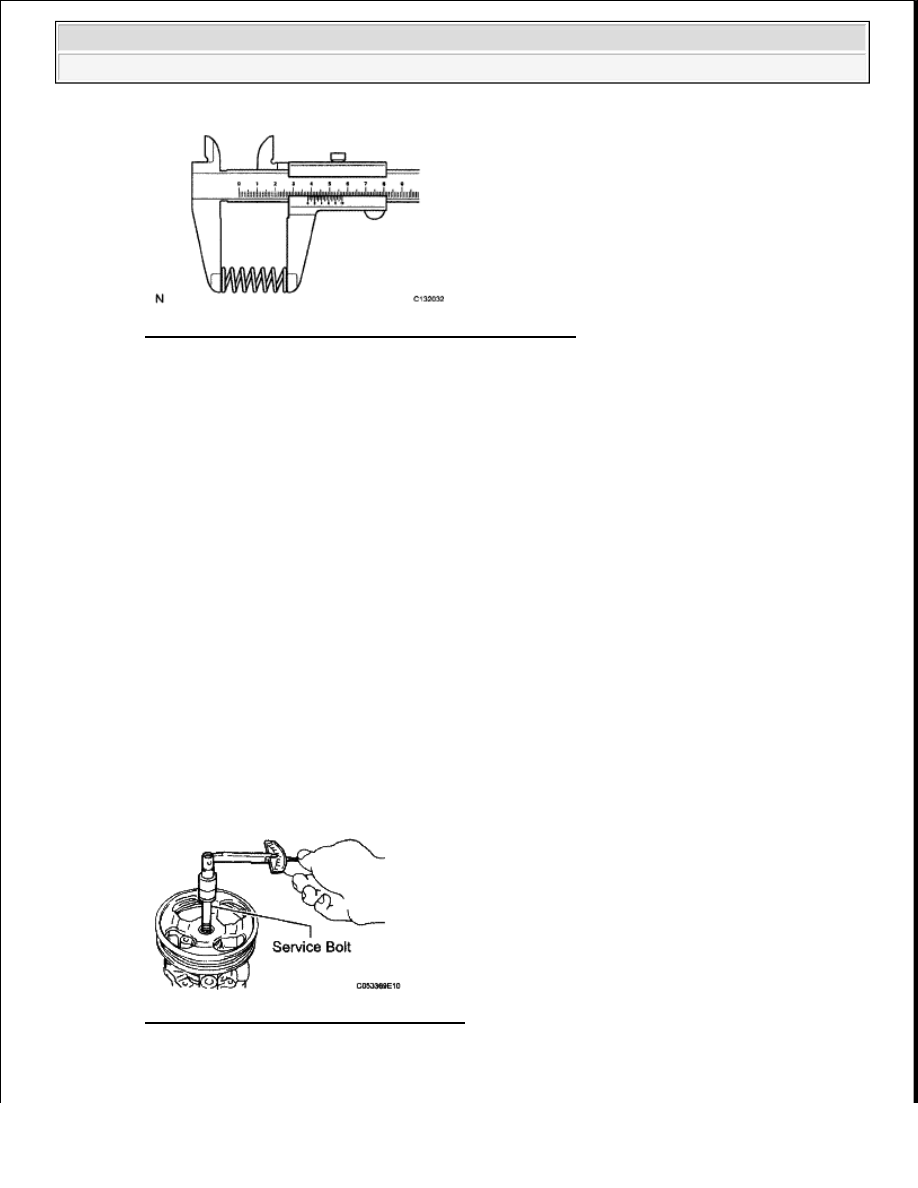

Fig. 86: Measuring Free Length Of Compression Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Minimum free length: 29.2 mm (1.15 in.)

If the length is less than the minimum, replace the vane pump assembly.

5. INSPECT PRESSURE PORT UNION

a. Visually check the pressure port union for fluid leaks. If there is a leak, replace the vane pump

assembly.

6. INSPECT TOTAL PRELOAD

a. Check that the pump rotates smoothly without abnormal noise.

b. Temporarily install the service bolt.

Recommended service bolt:

Thread diameter: 10 mm (0.394 in.)

Thread pitch: 1.25 mm (0.0492 in.)

Bolt length: 50 mm (1.97 in.)

c. Using a torque wrench, measure the pump rotating torque.

Fig. 87: Checking Pump Rotating Torque
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard rotating torque: 0.3 N*m (3 kgf*cm, 2 in.*lbf) or less



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































If the rotating torque is not as specified, check the vane pump housing oil seal.

REASSEMBLY

1. INSTALL VANE PUMP HOUSING OIL SEAL

a. Coat the lip of a new oil seal with power steering fluid.

b. Using SST and a press, press in oil seal.

SST 09950-60010 (09951 -00280), 09950-70010 (09951-07100)

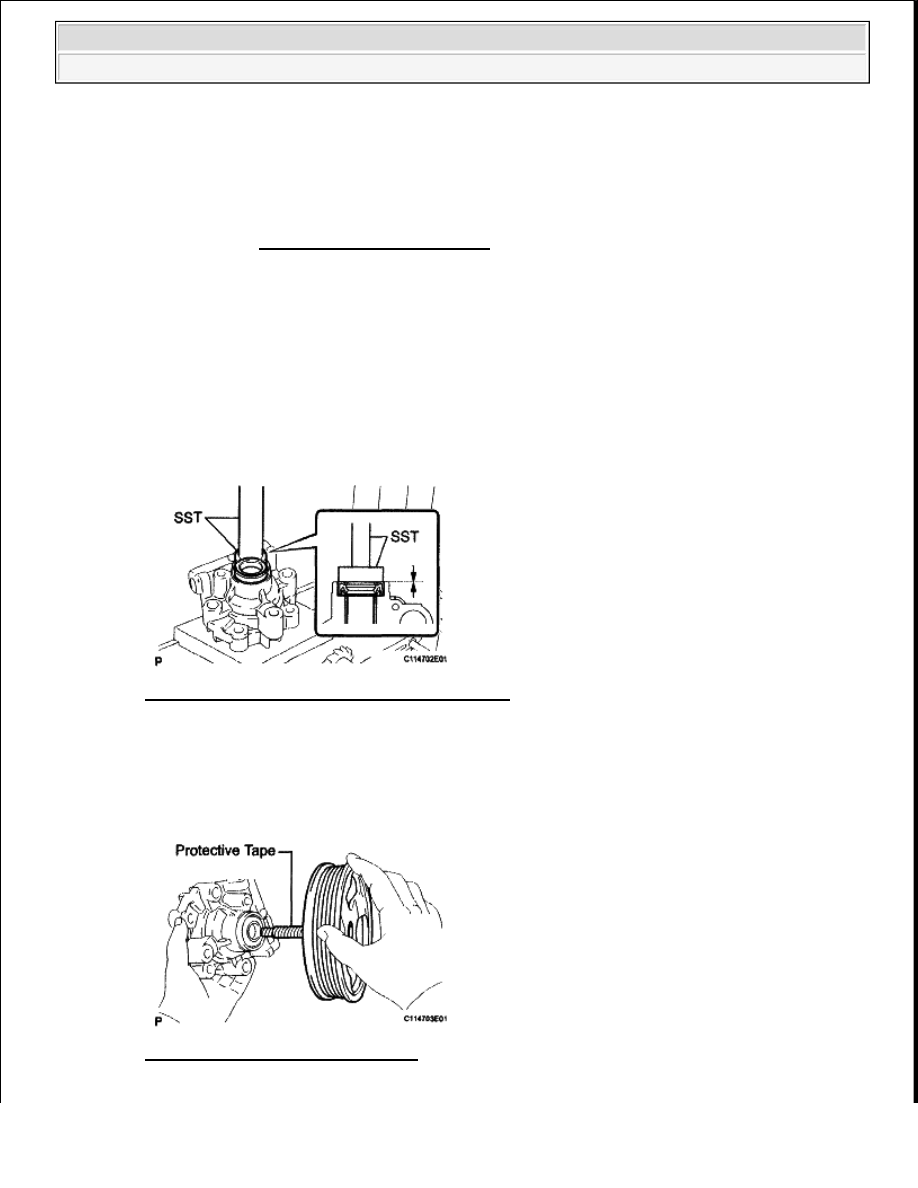

Fig. 88: Installing Vane Pump Housing Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL VANE PUMP SHAFT WITH PULLEY

a. Coat the inside surface of the bushing in the vane pump front housing with power steering fluid.

b. Gradually insert the vane pump shaft with pulley.

Fig. 89: Inserting Vane Pump Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

When installing parts, coat the parts indicated by arrows with power steering
fluid (see VANE PUMP (FOR 2UZ-FE) ).

NOTE:

Make sure that the oil seal is installed facing in the correct direction
as shown in the illustration.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































HINT:

Wrap protective tape around the spline of the vane pump shaft with pulley in order to prevent
damage to the oil seal.

3. INSTALL VANE PUMP FRONT SIDE PLATE

a. Coat a new O-ring with power steering fluid and install it into the front housing.

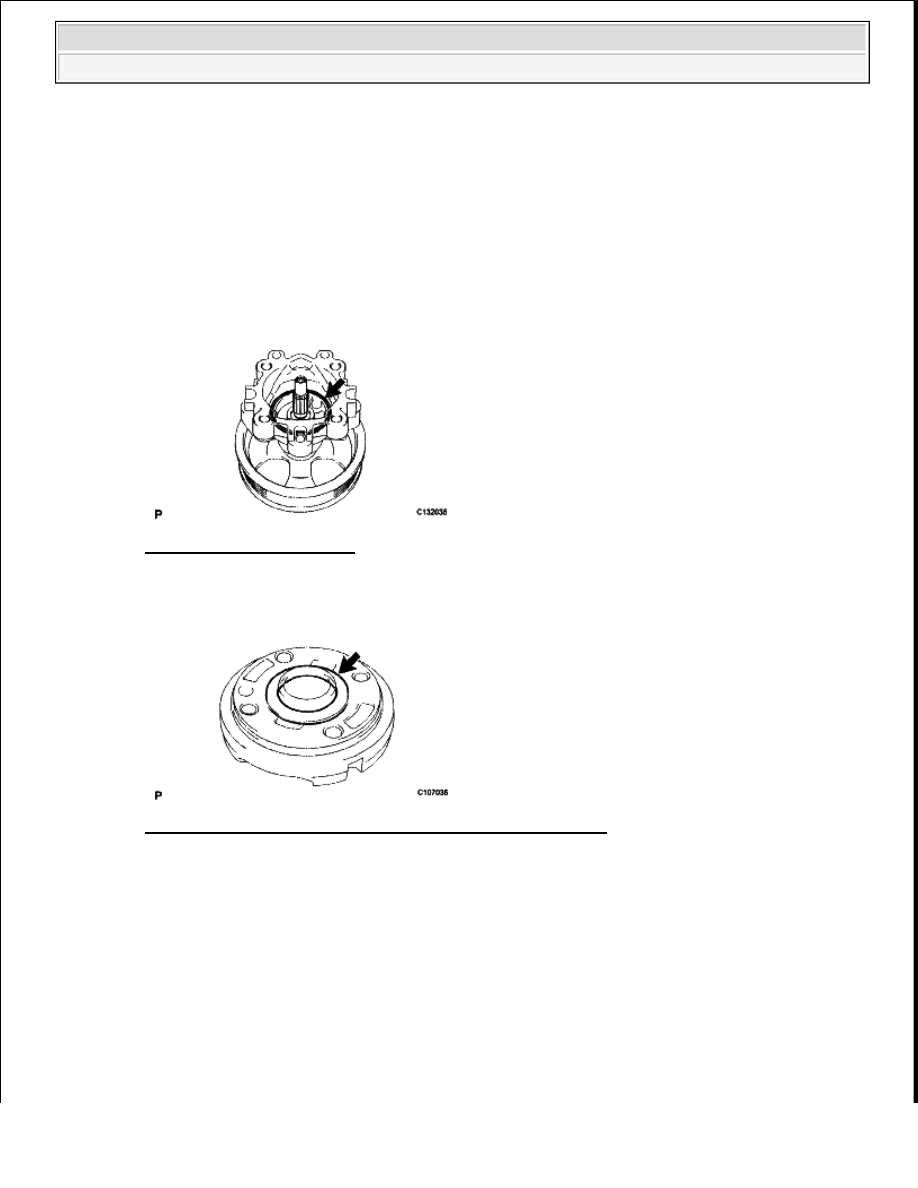

Fig. 90: Identifying O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Coat a new O-ring with power steering fluid and install it onto the front side plate.

Fig. 91: Identifying O-Ring On Vane Pump Front Side Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Align the notch of the front side plate with that of the front housing, and install the front side plate.

NOTE:

Do not damage the lip of the oil seal in the front housing.

NOTE:

Make sure that the front side plate is installed facing in the correct
direction.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































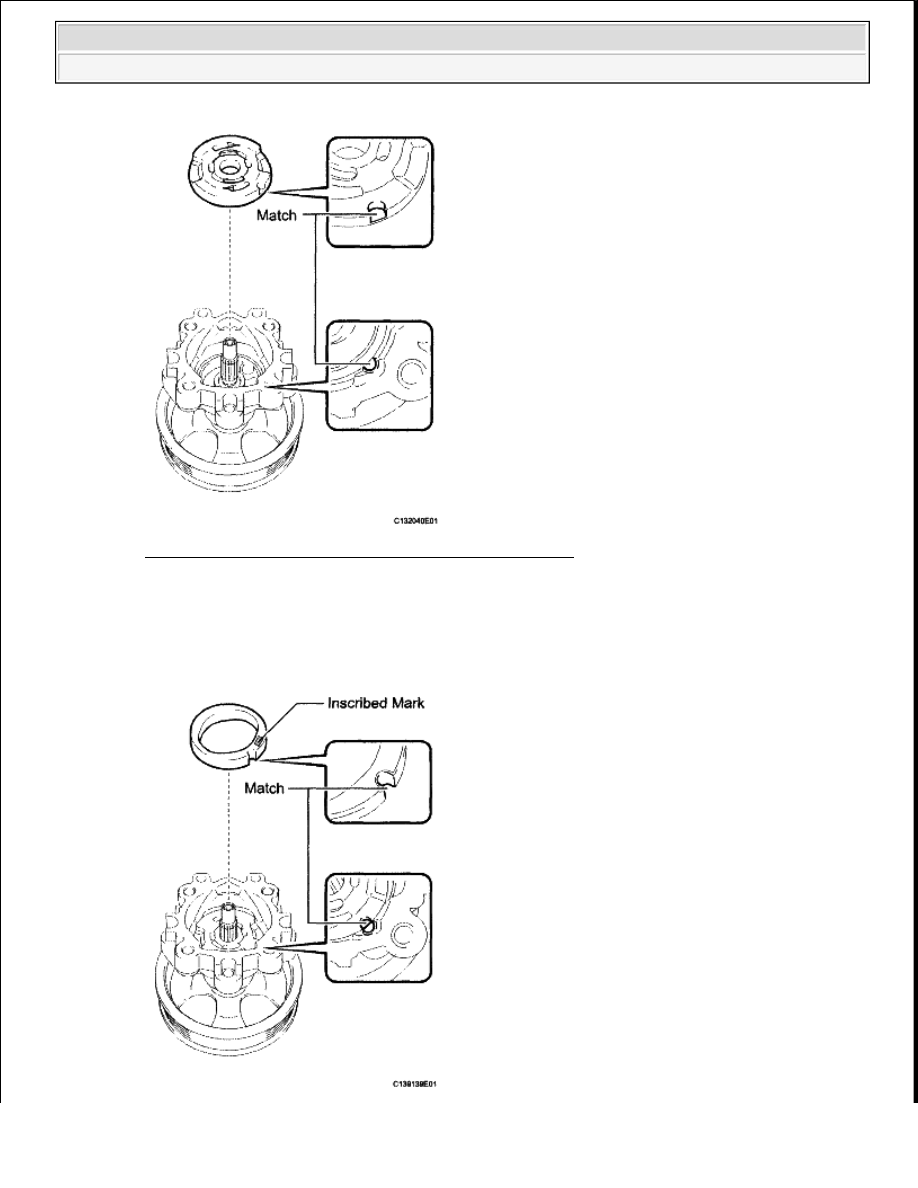

Fig. 92: Aligning Notch Of Vane Pump Front Side Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL VANE PUMP CAM RING

a. Align the notch of the cam ring with that of the front side plate, and install the cam ring with the

inscribed mark facing upward.
