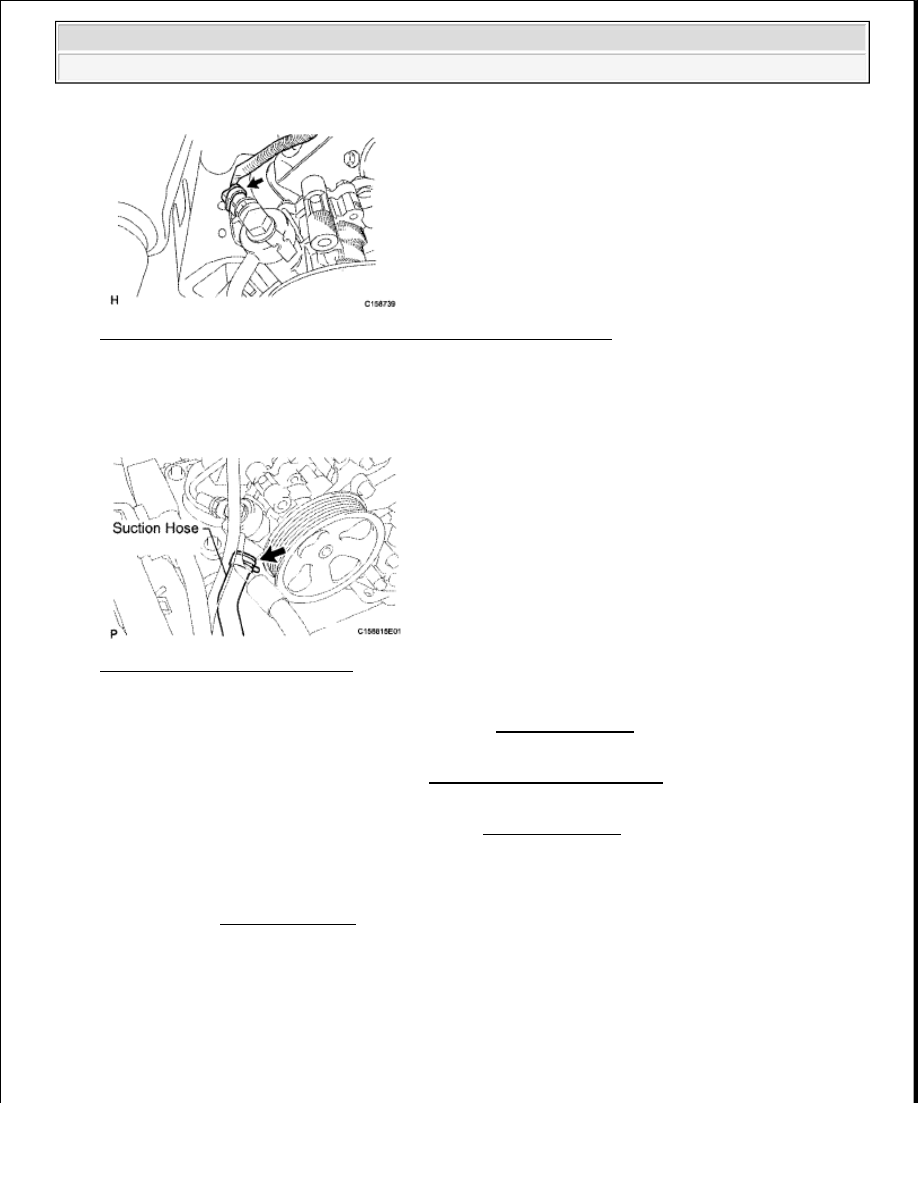

Fig. 62: Identifying Power Steering Oil Pressure Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CONNECT SUCTION HOSE

a. Connect the suction hose with the clip.

Fig. 63: Identifying Suction Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

6. ADD POWER STEERING FLUID

7. BLEED POWER STEERING FLUID (see ON-VEHICLE INSPECTION )

8. INSPECT FOR POWER STEERING FLUID LEAK

9. INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

VANE PUMP (FOR 2UZ-FE)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra

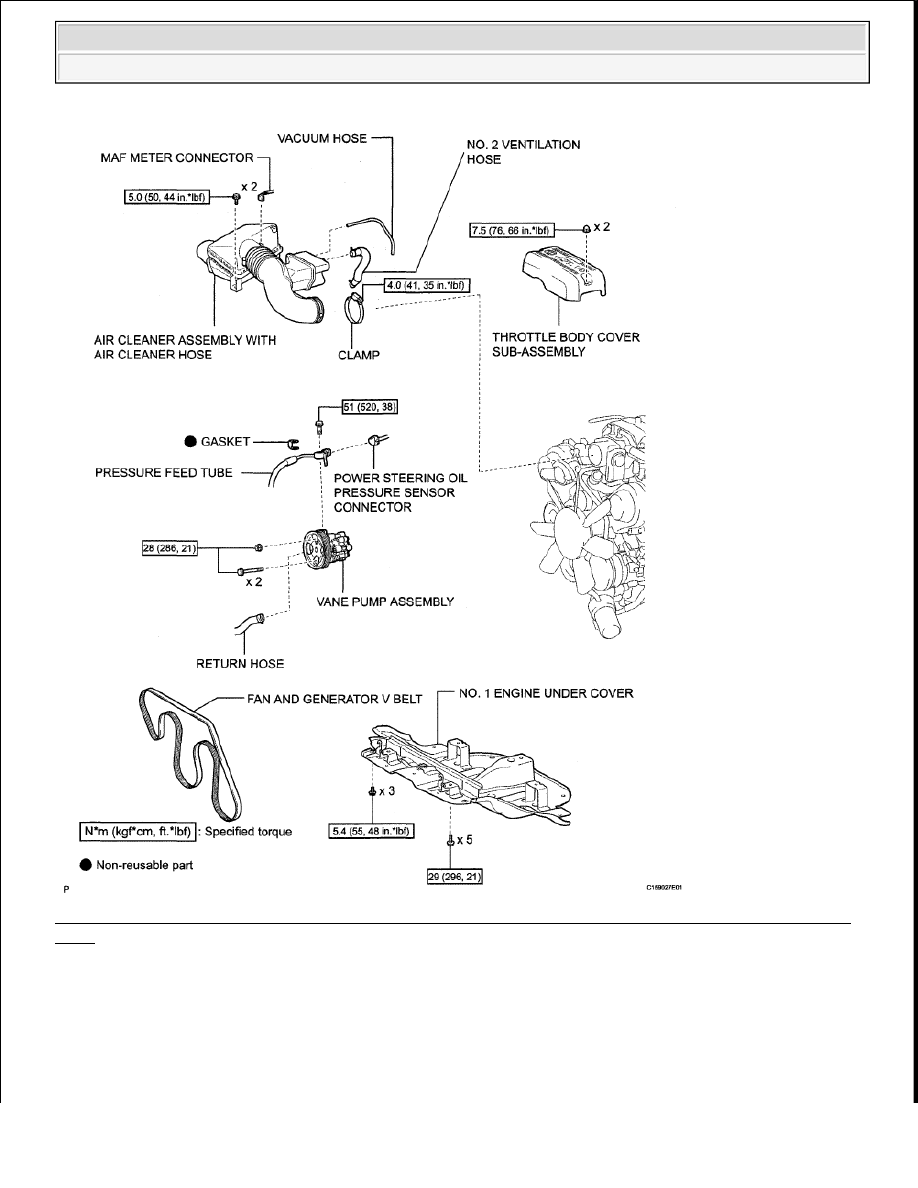

Fig. 64: Identifying Vane Pump (For 2UZ-FE) Replacement Components With Torque Specifications (1
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra

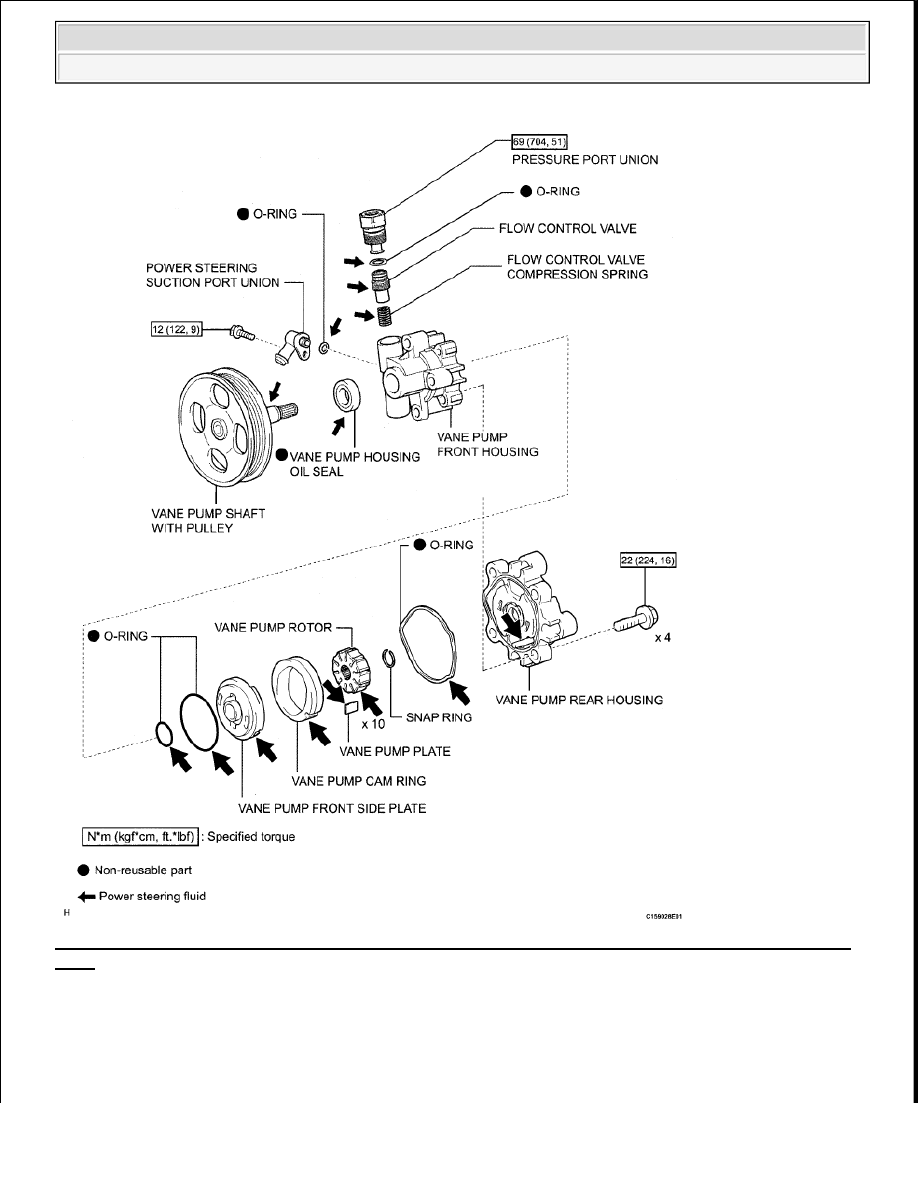

Fig. 65: Identifying Vane Pump (For 2UZ-FE) Replacement Components With Torque Specifications (2
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































2. REMOVE NO. 1 ENGINE UNDER COVER (See REMOVAL )

3. REMOVE THROTTLE BODY COVER SUB-ASSEMBLY (See REMOVAL )

4. REMOVE AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE

a. Disconnect the MAF meter connector.

b. Disconnect the hoses.

c. Remove the clamp.

d. Remove the 2 bolts and air cleaner with air cleaner hose connected.

5. DRAIN POWER STEERING FLUID

6. REMOVE FAN AND GENERATOR V BELT (See REMOVAL )

7. DISCONNECT NO. 2 VENTILATION HOSE

a. Disconnect the ventilation hose from the air cleaner.

8. DISCONNECT VACUUM HOSE

9. DISCONNECT RETURN HOSE

a. Detach the clip and disconnect the return hose.

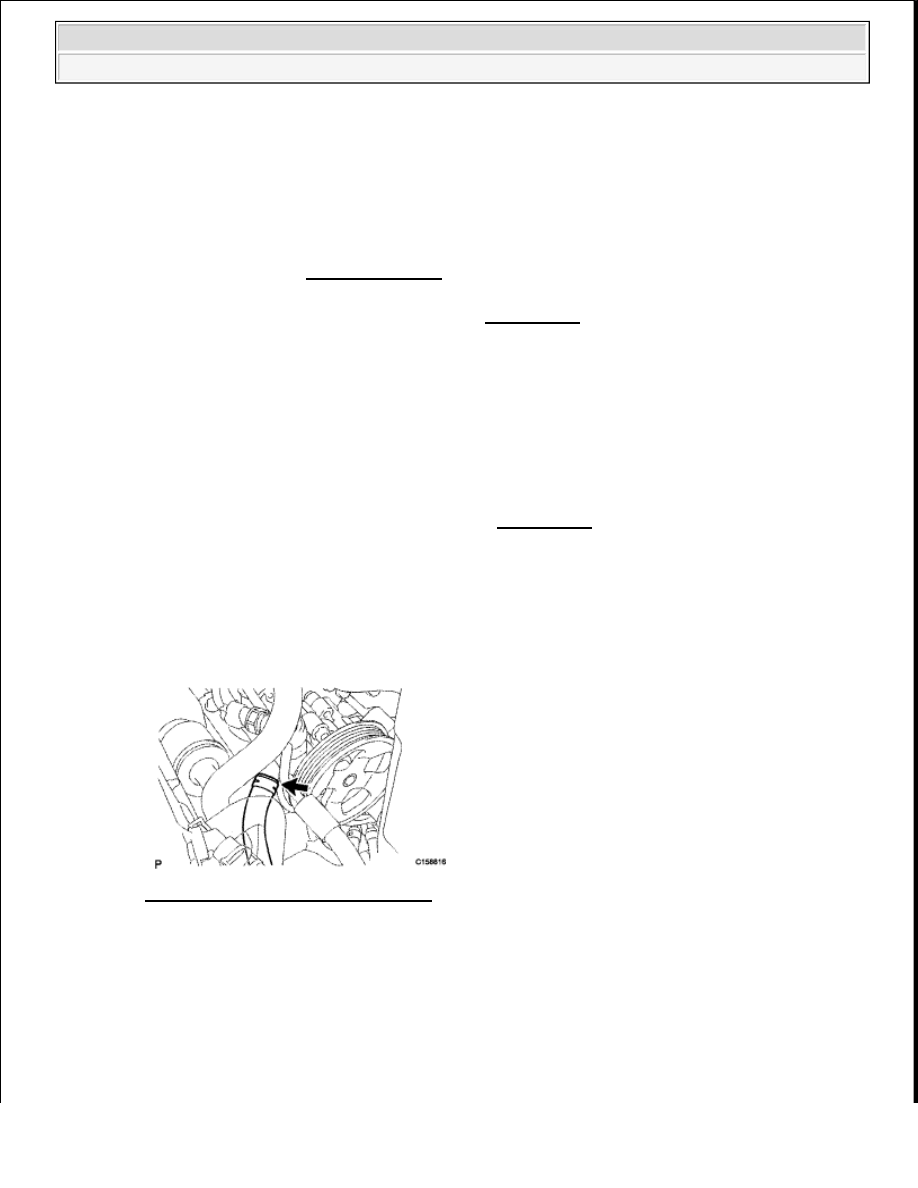

Fig. 66: Identifying Return Hose Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. DISCONNECT POWER STEERING OIL PRESSURE SENSOR CONNECTOR

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).
