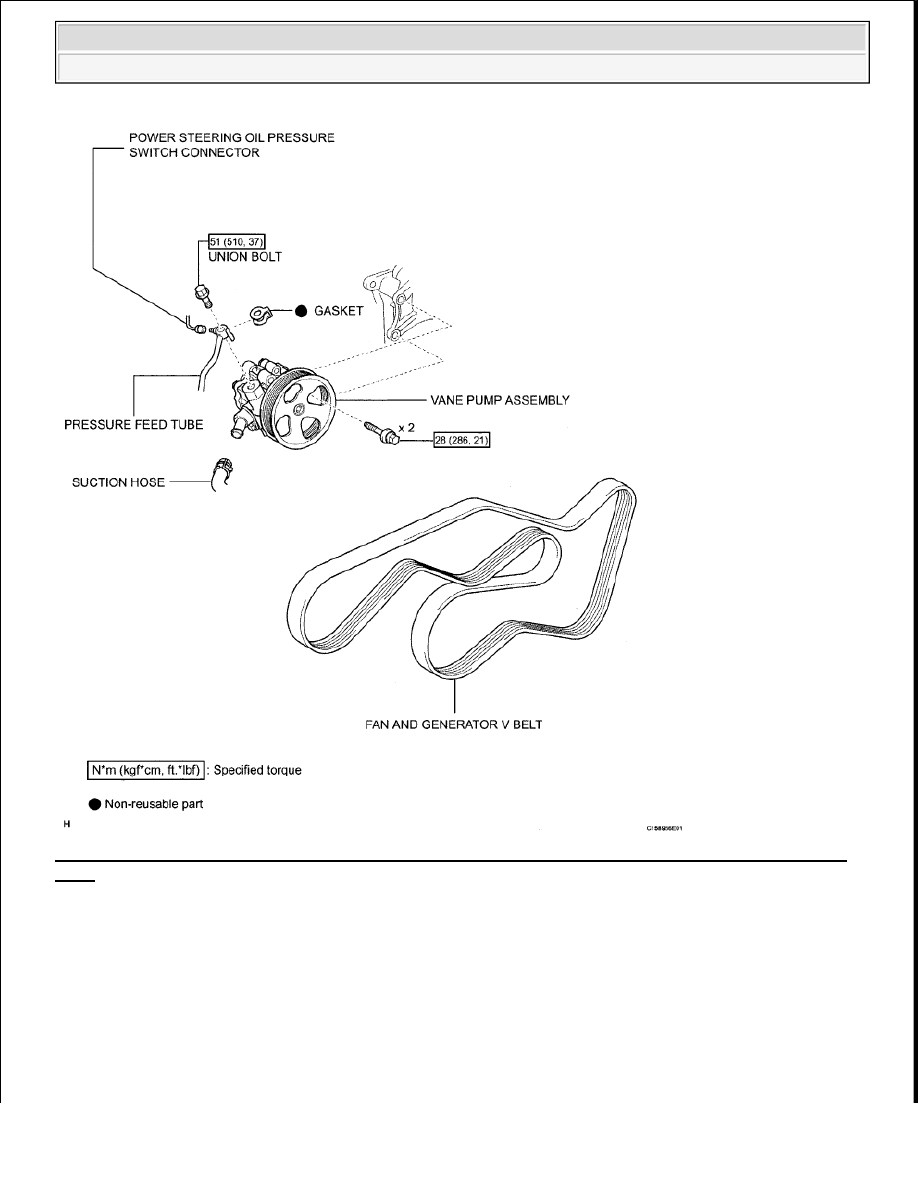

Fig. 21: Identifying Vane Pump (For 1GR-FE) Replacement Components And Torque Specifications (1
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra

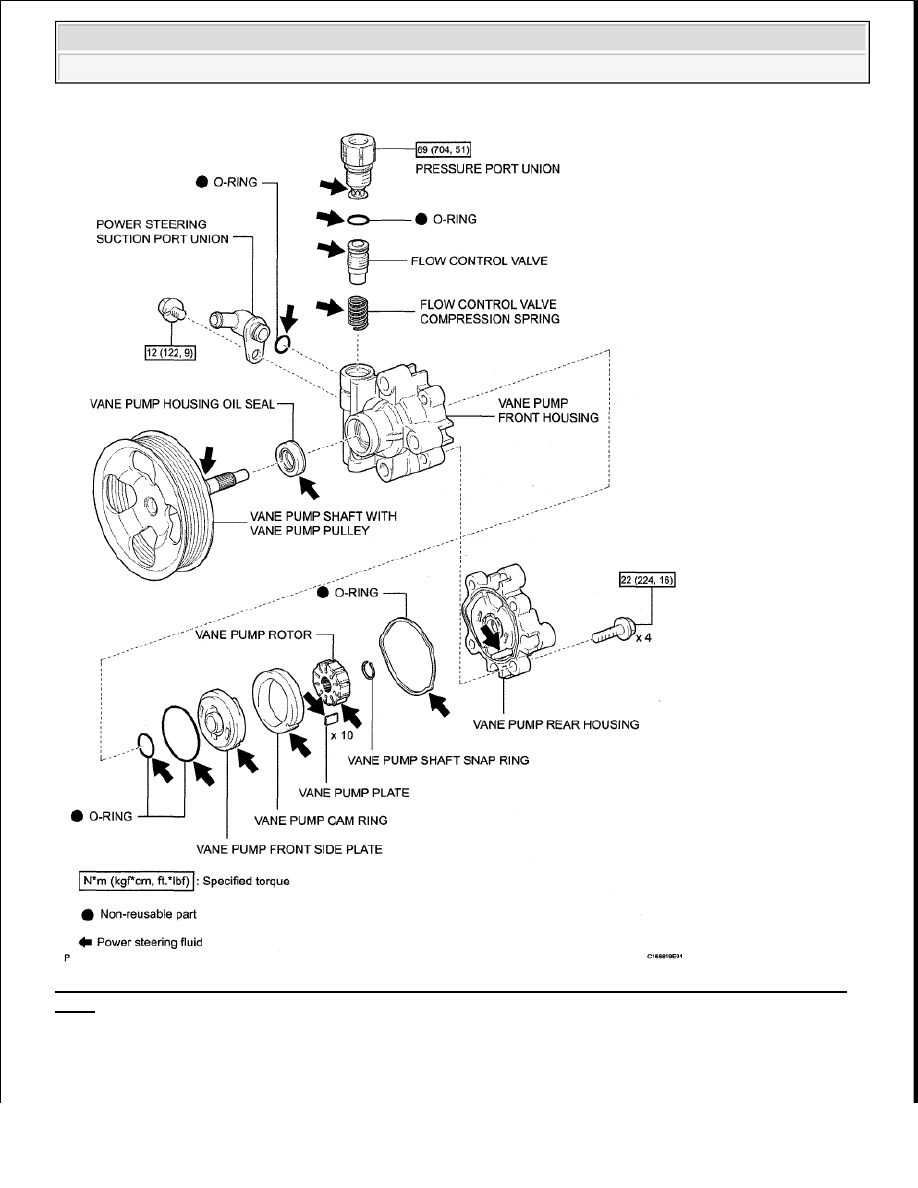

Fig. 22: Identifying Vane Pump (For 1GR-FE) Replacement Components And Torque Specifications (2
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE NO. 1 ENGINE UNDER COVER (See REMOVAL )

3. REMOVE FAN AND GENERATOR V BELT (See REMOVAL )

4. DRAIN POWER STEERING FLUID

5. DISCONNECT SUCTION HOSE

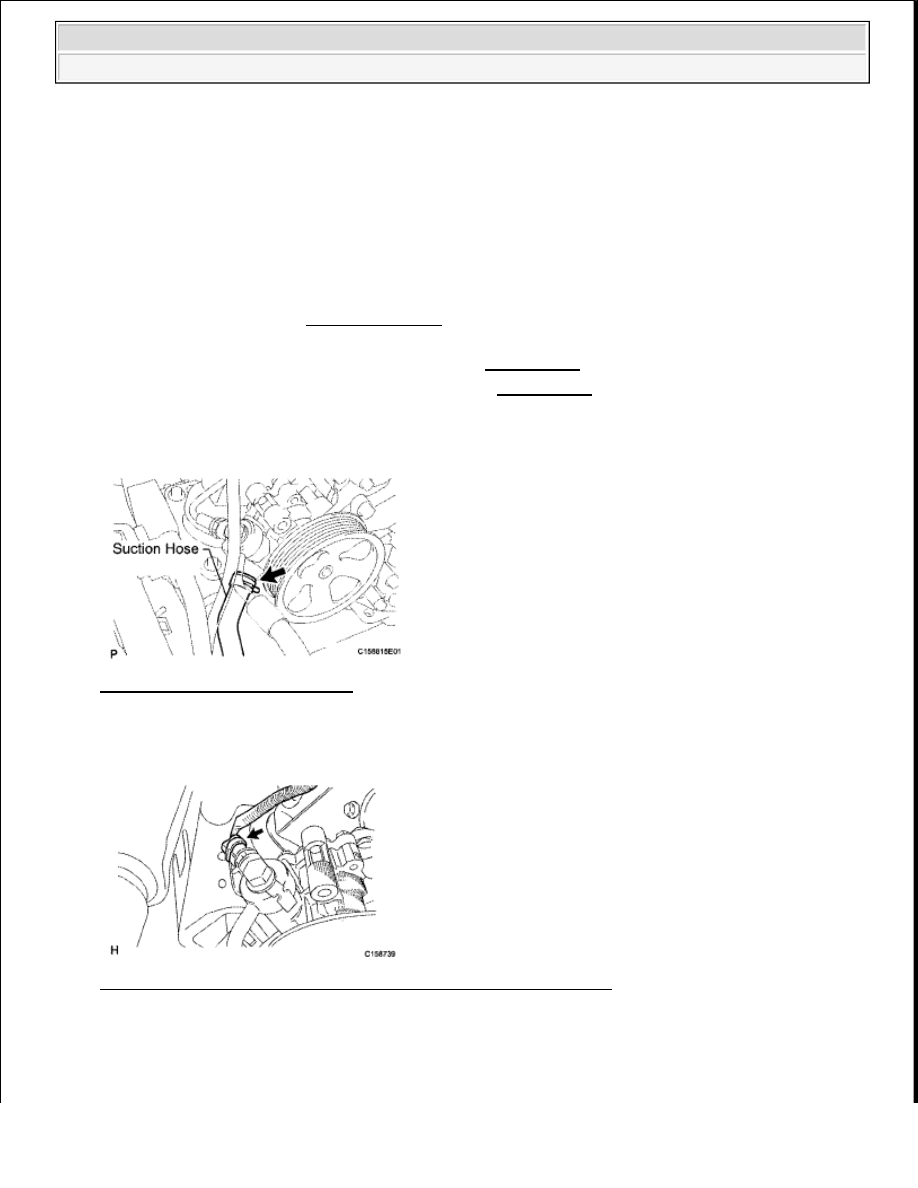

Fig. 23: Identifying Suction Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. DISCONNECT POWER STEERING OIL PRESSURE SWITCH CONNECTOR

Fig. 24: Identifying Power Steering Oil Pressure Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. DISCONNECT PRESSURE FEED TUBE

a. Remove the bolt and disconnect the pressure feed tube.

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































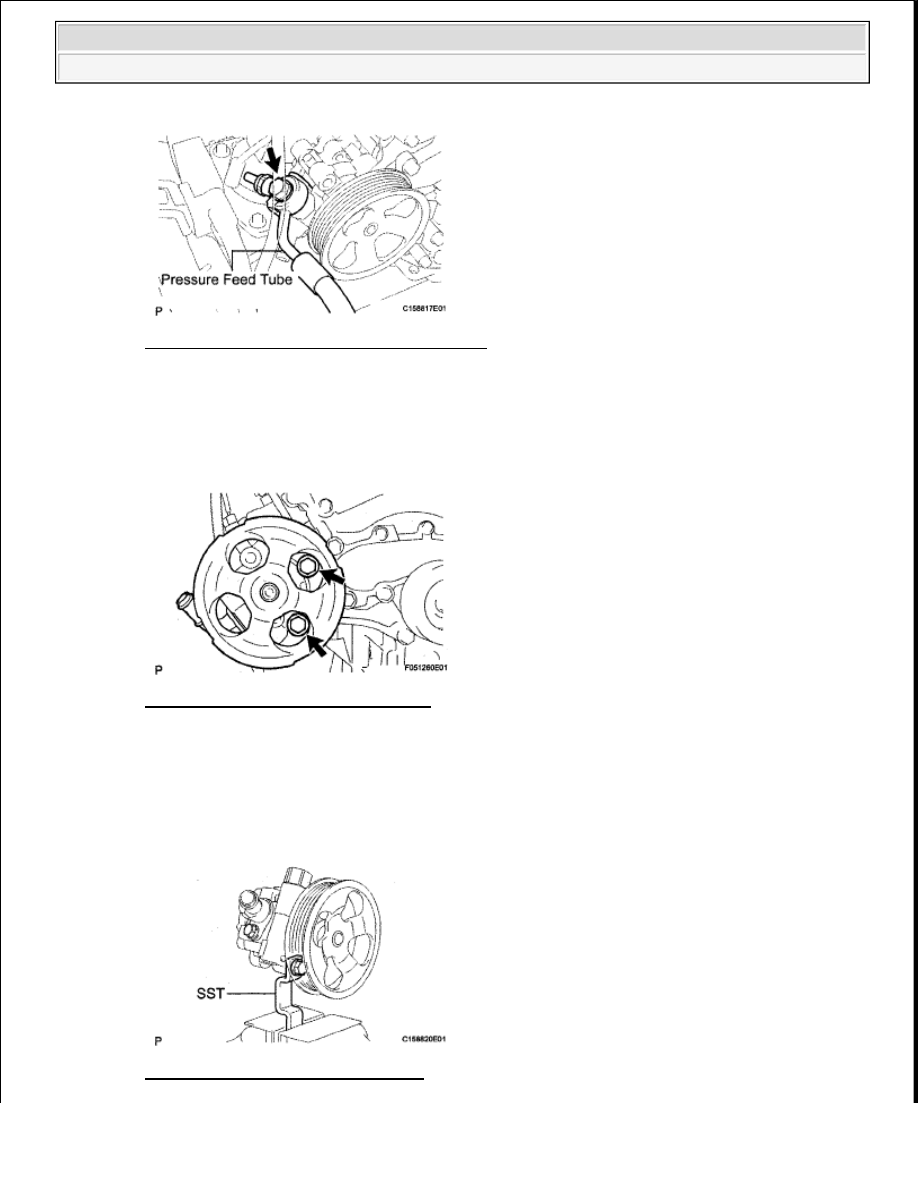

Fig. 25: Identifying Pressure Feed Tube Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the gasket.

8. REMOVE VANE PUMP ASSEMBLY

a. Remove the 2 bolts and vane pump.

Fig. 26: Identifying Vane Pump Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. FIX VANE PUMP ASSEMBLY

a. Using SST, hold the vane pump in a vise.

Fig. 27: Holding Vane Pump In Vise



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra
