OK: Go to next step

3. CHECK CONNECTOR

a. Check that the connectors (on the occupant classification ECU side and rear occupant detection

sensor LH side) are not damaged (see ELECTRONIC CIRCUIT INSPECTION
PROCEDURE ).

OK: Connectors are not deformed or damaged.

NG: REPLACE FRONT SEAT WIRE RH

OK: Go to next step

4. CHECK FRONT SEAT WIRE RH

a. Disconnect the connectors from the occupant classification ECU and the rear occupant detection

sensor LH.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Measure the voltage according to the value(s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

e. Turn the ignition switch OFF.

f. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

g. Using service wires, connect terminals 1 (SVC3) and 3 (SGD3), and connect terminals 2 (SIG3)

and 3 (SGD3) of connector C.

h. Measure the resistance according to the value(s) in the table below.

Tester Connection

Switch Condition Specified Condition

Y1-3 (SGD3) - Body ground

Ignition switch ON

Below 1 V

Y1-5 (SVC3) - Body ground

Y1-9 (SIG3) - Body ground

NOTE:

Do not forcibly insert the service wires into the terminals of the
connector.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































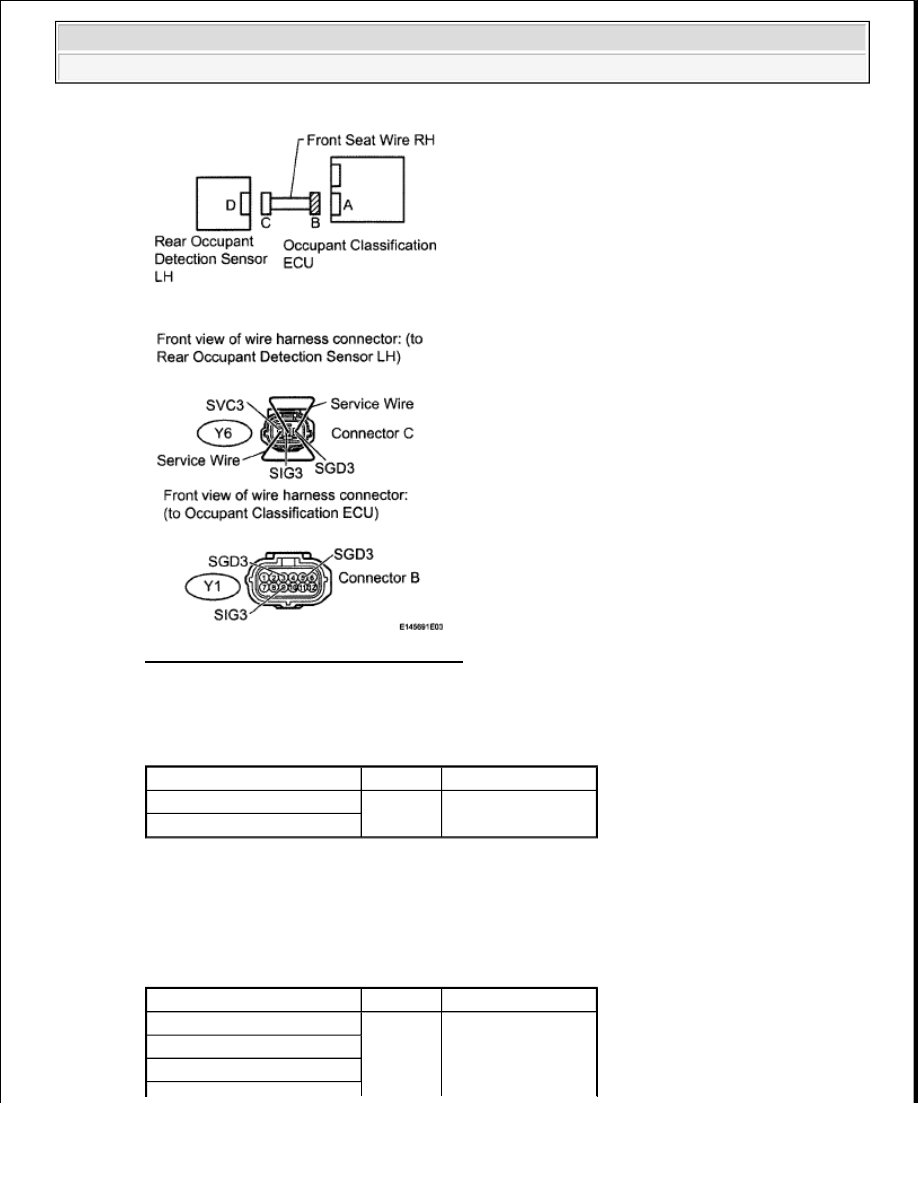

Fig. 212: Identifying Front Seat Wire RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

i. Disconnect the service wires from connector C.

j. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Condition Specified Condition

Y1-5 (SVC3) - Y1-3 (SGD3)

Always

Below 1 ohms

Y1-9 (SIG3) - Y1-3 (SGD3)

Tester Connection

Condition Specified Condition

Y1-5 (SVC3) - Y1-3 (SGD3)

Always

1 Mohms or higher

Y1-9 (SIG3) - Y1-3 (SGD3)
Y1-5 (SVC3) - Y1-9 (SIG3)



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































NG: REPLACE FRONT SEAT WIRE RH

OK: Go to next step

5. CHECK FOR DTC

a. Connect the connectors to the occupant classification ECU and the rear occupant detection sensor

LH.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Clear any DTCs stored in the memory (see DTC CHECK/CLEAR ).

HINT:



First clear DTCs stored in the occupant classification ECU and then in the center airbag
sensor.



Use the Techstream to clear the DTCs of the occupant classification ECU, otherwise the
DTCs cannot be cleared.

e. Turn the ignition switch OFF.

f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Using the Techstream, check for DTCs of the occupant classification ECU (see DTC

CHECK/CLEAR ).

OK: DTC B1782 is not output.

HINT:

DTCs Other than DTC B1782 may be output at this time, but they are not related to this check.

NG: Go to step 6

OK: USE SIMULATION METHOD TO CHECK (See DIAGNOSIS SYSTEM )

6. REPLACE OCCUPANT CLASSIFICATION ECU

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Replace the occupant classification ECU.



for Manual Seat (see FRONT SEAT ASSEMBLY (FOR MANUAL SEAT) )



for Power Seat (see FRONT SEAT ASSEMBLY (FOR POWER SEAT) )

Y1-3 (SGD3) - Body ground
Y1-5 (SVC3) - Body ground

Y1-9 (SIG3) - Body ground



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































HINT:

Perform the inspection using parts from a normal vehicle when possible.

7. PERFORM ZERO POINT CALIBRATION

a. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

b. Connect the Techstream to the DLC3.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Using the Techstream, perform the zero point calibration (see INITIALIZATION ).

NG: Go to step 10

OK: Go to next step

8. PERFORM SENSITIVITY CHECK

a. Using the Techstream, perform the sensitivity check (see INITIALIZATION ).

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NG: Go to step 10

OK: Go to next step

9. CHECK FOR DTC

a. Turn the ignition switch ON, and wait for at least 60 seconds.

b. Clear the DTCs stored in the memory (see DTC CHECK/CLEAR ).

HINT:



First clear DTCs stored in the occupant classification ECU and then in the center airbag
sensor.



Use the Techstream to clear the DTCs of the occupant classification ECU, otherwise the
DTCs cannot be cleared.

c. Turn the ignition switch OFF.

d. Turn the ignition switch ON, and wait for at least 60 seconds.

e. Using the Techstream, check for DTCs of the occupant classification ECU (see DTC

CHECK/CLEAR ).

OK: DTC B1782 is not output.

HINT:
