i. Disconnect the service wire from the connector B.

j. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Result

RESULT TABLE

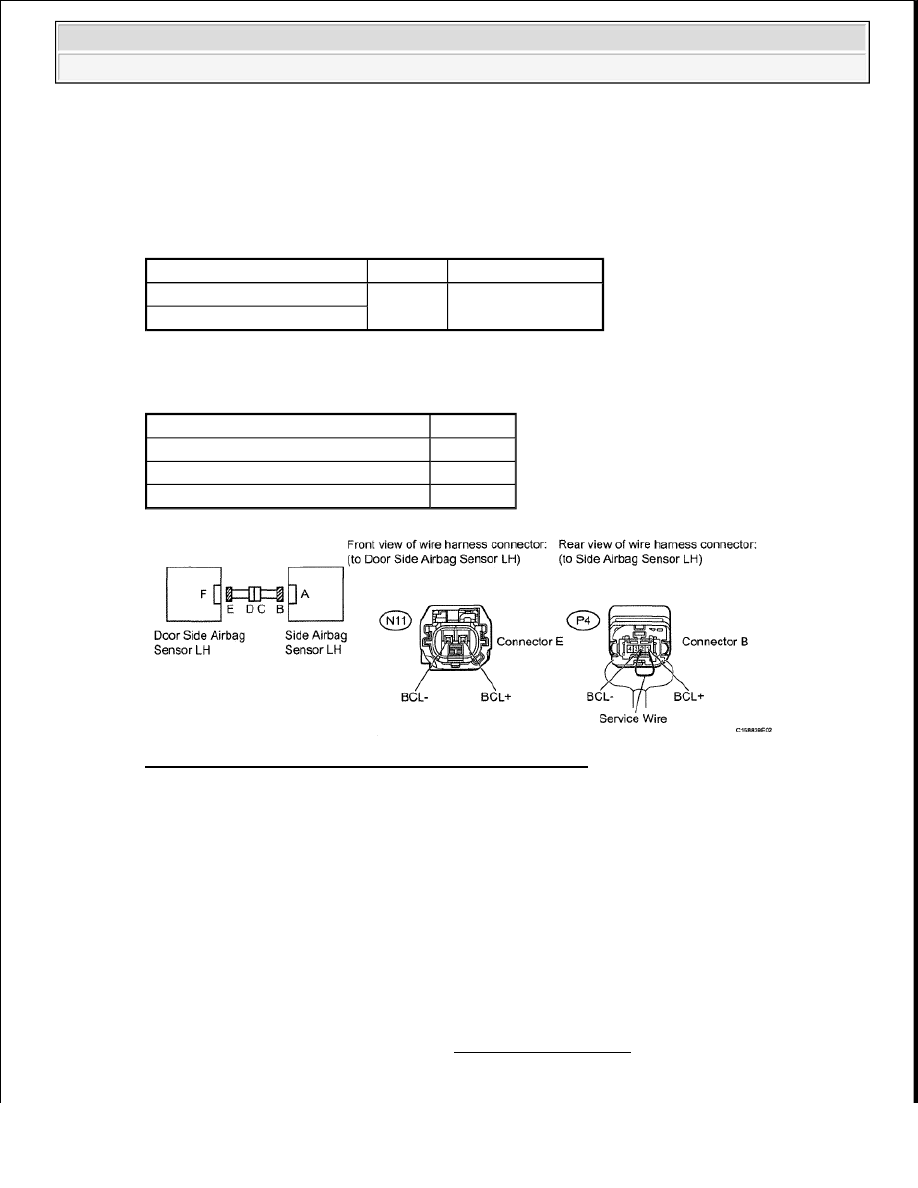

Fig. 138: Identifying Door Side Airbag Sensor LH Circuit
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

A: Go to step 16

B: Go to step 15

C: Go to next step

13. CHECK DOOR SIDE AIRBAG SENSOR LH

a. Interchange the door side airbag sensor RH with LH and connect the connectors to them.

b. Connect the negative (-) terminal to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Clear the DTCs stored in the memory (see DTC CHECK/CLEAR ).

e. Turn the ignition switch OFF.

Tester Connection

Condition Specified Condition

N11-1 (BCL-) - Body ground

Always

1 Mohms or higher

N11-2 (BCL+) - Body ground

Result

Proceed to

OK (for CrewMax)

A

NG

B

OK (for Regular Cab and Double Cab)

C



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Check for DTCs (see DTC CHECK/CLEAR ).

Fig. 139: Identifying Door Side Airbag Sensor LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT TABLE

h. Turn the ignition switch OFF.

i. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

j. Return the door side airbag sensor RH and LH to their original positions and connect the

connectors to them.

A : REPLACE DOOR SIDE AIRBAG SENSOR LH (See SIDE AIRBAG SENSOR (for Regular
Cab) )

B: REPLACE DOOR SIDE AIRBAG SENSOR LH (See SIDE AIRBAG SENSOR (for Double
Cab) )

C: USE SIMULATION METHOD TO CHECK (See DIAGNOSIS SYSTEM )

D: Go to next step

14. CHECK SIDE AIRBAG SENSOR LH

a. Interchange the side airbag sensor RH with LH and connect the connectors to them.

b. Connect the negative (-) terminal to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON, and wait for at least 60 seconds.

d. Clear the DTCs stored in the memory (see DTC CHECK/CLEAR ).

e. Turn the ignition switch OFF.

Result

Proceed to

DTC B1695 is output (for Regular Cab)

A

DTC B1695 is output (for Double Cab)

B

DTC B1690 and B1695 are output

C

DTC B1690 is output

D



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































f. Turn the ignition switch ON, and wait for at least 60 seconds.

g. Check for DTCs (see DTC CHECK/CLEAR ).

Fig. 140: Identifying Side Airbag Sensor LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT TABLE

h. Turn the ignition switch OFF.

i. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

j. Return the side airbag sensor RH and LH to their original positions and connect the connectors to

them.

A: USE SIMULATION METHOD TO CHECK (See DIAGNOSIS SYSTEM )

B: REPLACE SIDE AIRBAG SENSOR LH (See SIDE AIRBAG SENSOR (for Regular Cab) )

C: REPLACE SIDE AIRBAG SENSOR LH (See SIDE AIRBAG SENSOR (for Double Cab) )

D: REPLACE CENTER AIRBAG SENSOR ASSEMBLY (See CENTER AIRBAG SENSOR
ASSEMBLY (for Column Shift Type) )

E: REPLACE CENTER AIRBAG SENSOR ASSEMBLY (See CENTER AIRBAG SENSOR
ASSEMBLY (for Floor Shift Type) )

15. CHECK FLOOR WIRE

a. Disconnect the floor wire connector from the door wire LH.

Result

Proceed to

DTC B1690 and B1695 are not output

A

DTC B1695 is output (for Regular Cab)

B

DTC B1695 is output (for Double Cab)

C

DTC B1690 is output (for Column Shift
Type)

D

DTC B1690 is output (for Floor Shift Type)

E



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































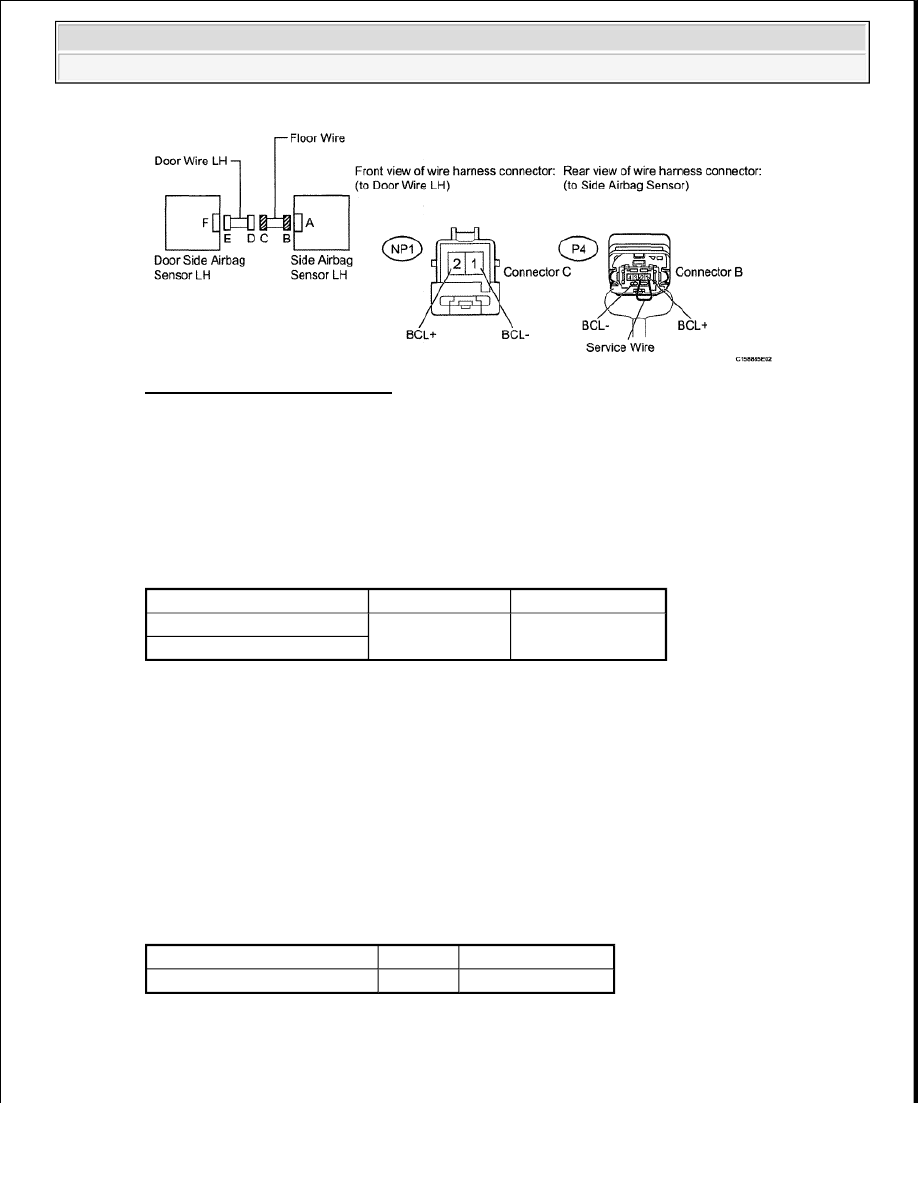

Fig. 141: Identifying Floor Wire
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

c. Turn the ignition switch ON.

d. Measure the voltage according to the value(s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

e. Turn the ignition switch OFF.

f. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

g. Using a service wire, connect terminals 1 (BCL+) and 2 (BCL-) of connector B.

h. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

i. Disconnect the service wire from connector B.

j. Measure the resistance according to the value(s) in the table below.

Tester Connection

Switch Condition Specified Condition

NP1-1 (BCL-) - Body ground

Ignition switch ON

Below 1 V

NP1-2 (BCL+) - Body ground

NOTE:

Do not forcibly insert a service wire into the terminals of the
connector when connecting the wire.

Tester Connection

Condition Specified Condition

NP1-1 (BCL-) - NP1-2 (BCL+) Always

Below 1 ohms
