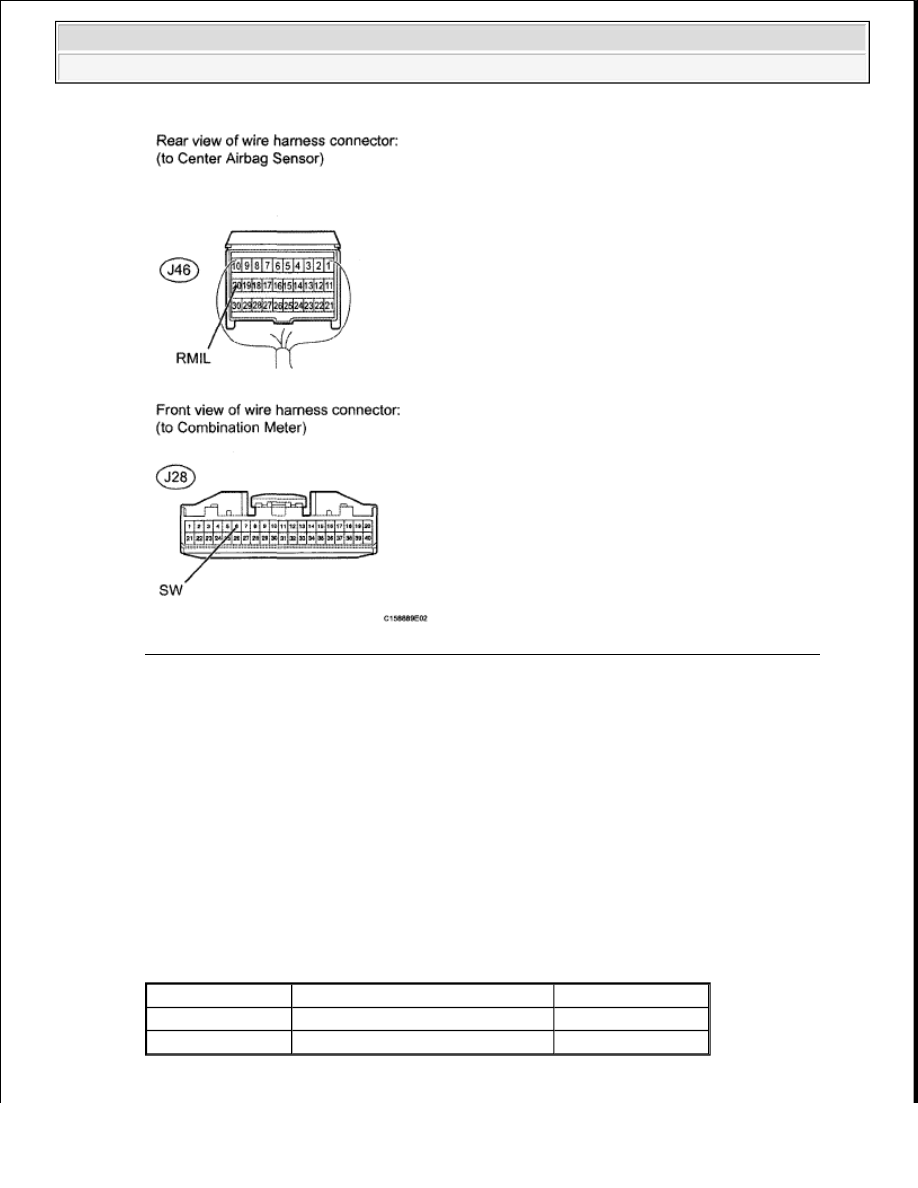

Fig. 124: Identifying Center Airbag Sensor & Combination Meter Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE INSTRUMENT PANEL WIRE

OK: Go to next step

3. INSPECT RSCA OFF SWITCH

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Remove the RSCA OFF switch.

d. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Switch Condition

Specified Condition

4 (SW) - 1 (E)

RSCA OFF switch is in on position

Below 1 ohms

4 (SW) - 1 (E)

RSCA OFF switch is in off position 1 Mohms or higher



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































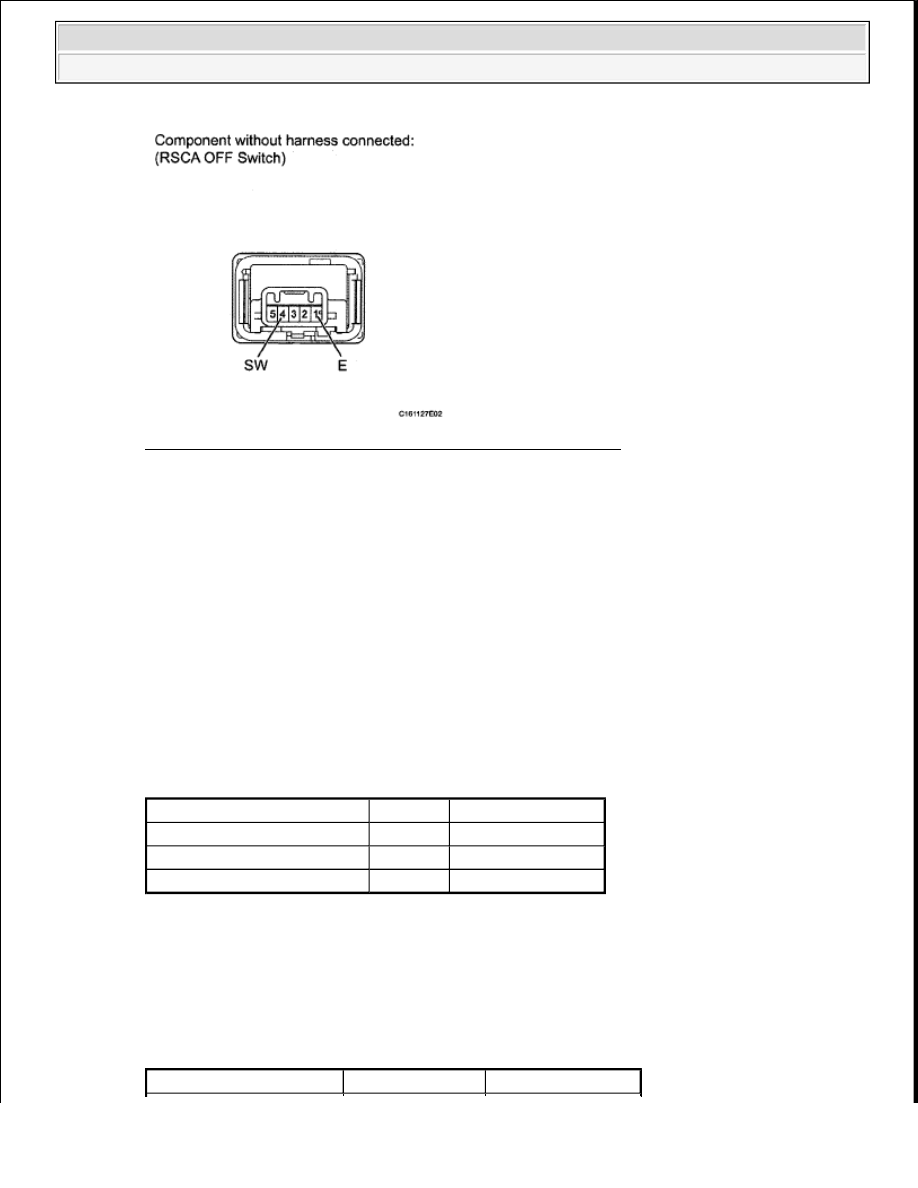

Fig. 125: Identifying RSCA OFF Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE RSCA OFF SWITCH

OK: Go to next step

4. CHECK INSTRUMENT PANEL WIRE (CENTER AIRBAG SENSOR - RSCA OFF SWITCH

AND BODY GROUND)

a. Turn the ignition switch OFF.

b. Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

c. Disconnect the connector from the center airbag sensor and RSCA OFF switch.

d. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

e. Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

f. Turn the ignition switch ON.

g. Measure the voltage according to the value(s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Condition Specified Condition

J46-19 (RMSW) - J38-4 (SW) Always

Below 1 ohms

J38-4 (SW) - Body ground

Always

1 Mohms or higher

J38-1 (E) - Body ground

Always

Below 1 ohms

Tester Connection

Switch Condition Specified Condition



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































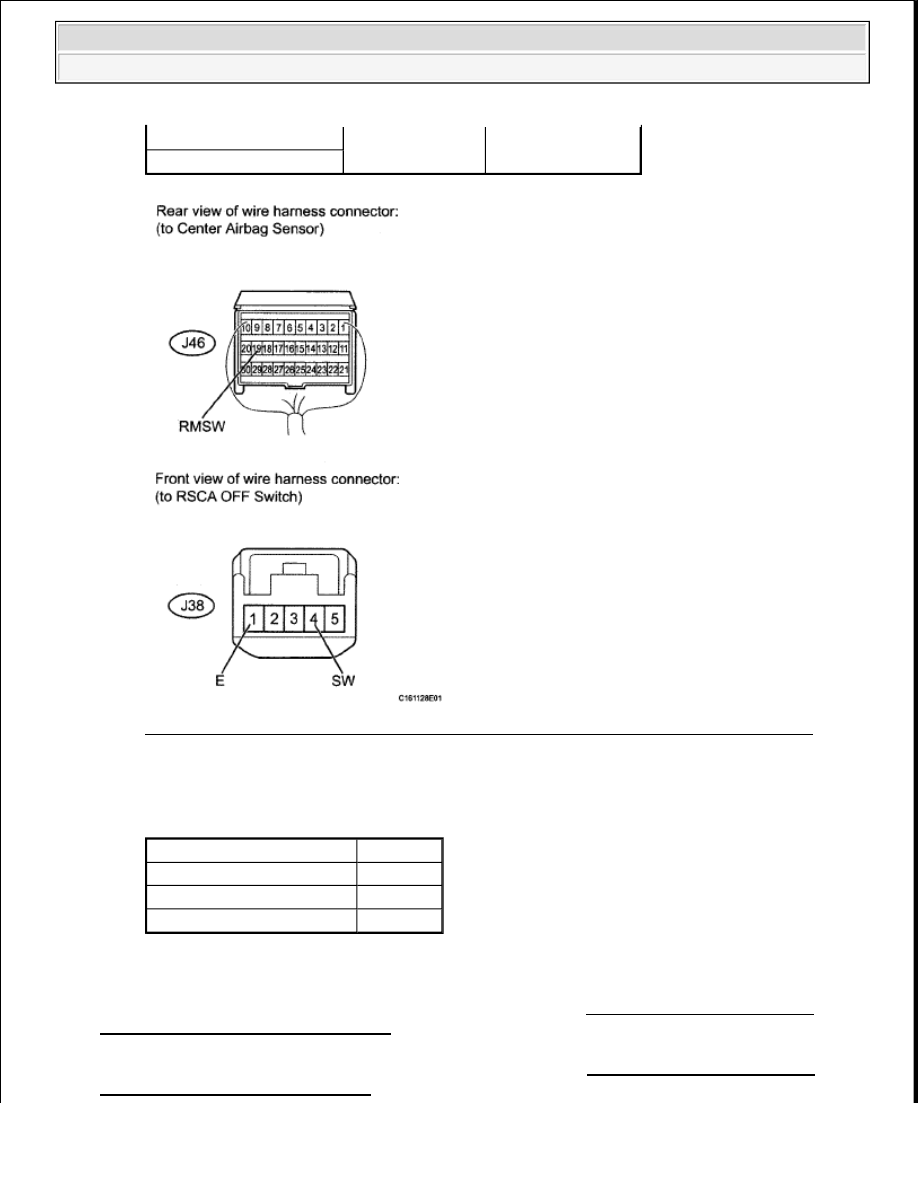

Fig. 126: Identifying Center Airbag Sensor & RSCA OFF Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

RESULT TABLE

A: REPLACE INSTRUMENT PANEL WIRE

B: REPLACE CENTER AIRBAG SENSOR ASSEMBLY (See CENTER AIRBAG SENSOR
ASSEMBLY (for Column Shift Type) )

C: REPLACE CENTER AIRBAG SENSOR ASSEMBLY (See CENTER AIRBAG SENSOR
ASSEMBLY (for Floor Shift Type) )

J38-4 (SW) - Body ground

Ignition switch ON

Below 1 V

J38-1 (E) - Body ground

Result

Proceed to

NG

A

OK (for Column Shift Type)

B

OK (for Floor Shift Type)

C



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































DTC B1662/45: INDICATOR LIGHT CIRCUIT MALFUNCTION

DESCRIPTION

The indicator light circuit consists of the center airbag sensor and the combination meter.

When the center airbag sensor detects a malfunction in the SRS airbag system, the SRS warning light comes on
to inform the driver. It also comes on when the source voltage drops, and automatically goes off in
approximately 10 seconds after the source voltage returns to normal (DTC is not stored).

The SRS warning light comes on for 6 seconds after the ignition switch is turned ON and goes off if the system
is normal.

When an open circuit is detected, such as when the connector between the combination meter assembly and the
center airbag sensor is disconnected, the SRS warning light remains on even when approximately 6 seconds
elapsed after the ignition switch is turned ON.

DTC B1662/45 is recorded when a malfunction is detected in the indicator light circuit.

DTC TROUBLE DETECTION CONDITION TABLE

HINT:

When DTC B1662/45 and B1000/31 are output simultaneously, perform the troubleshooting for DTC B1662/45
first.

WIRING DIAGRAM

DTC No.

DTC Detection Condition

Trouble Area

B1662/45



The center airbag sensor receives an open circuit signal, a
short circuit to ground signal or a short circuit to B+
signal in the indicator light circuit for 2 seconds.



Combination meter malfunction



Center airbag sensor malfunction



Combination meter
assembly (SRS warning
light)



Center airbag sensor
assembly



Instrument panel wire
