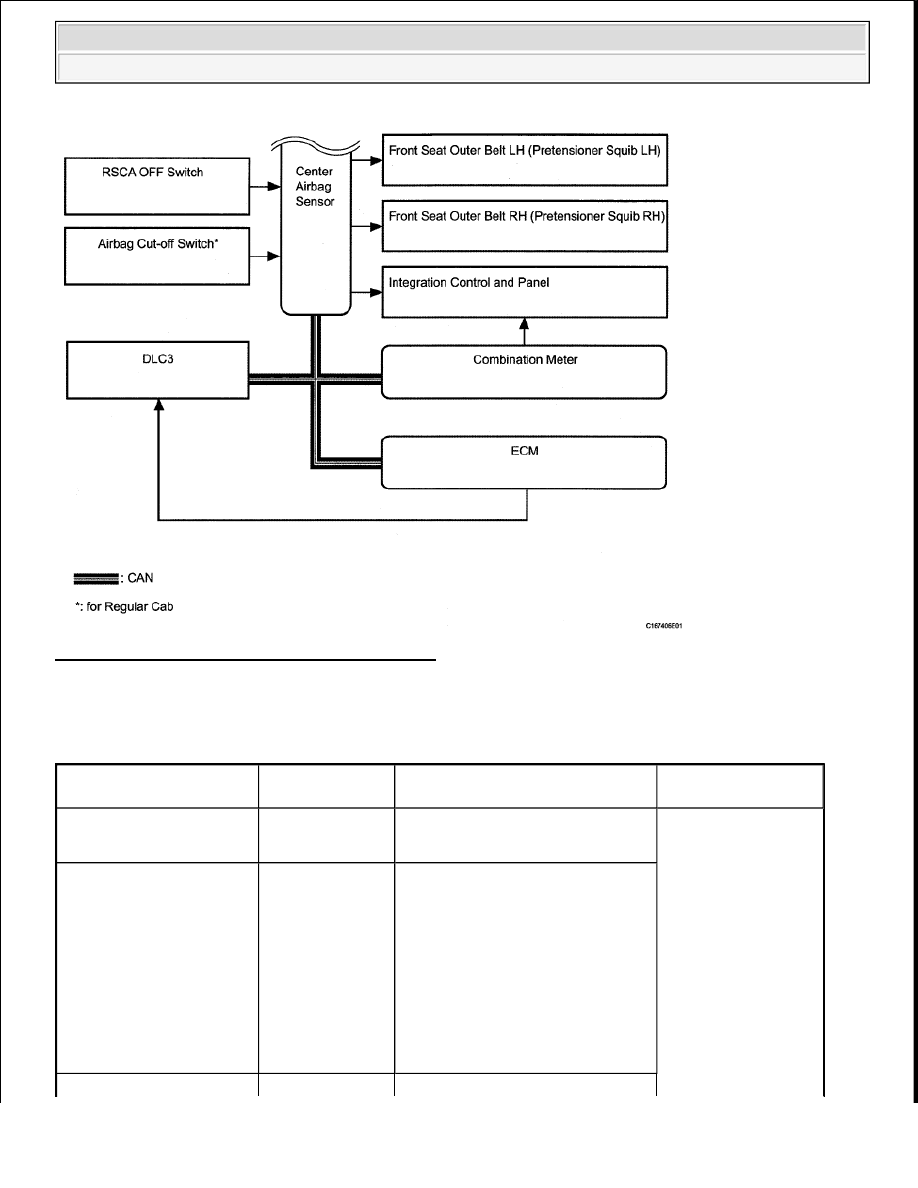

Fig. 36: Identifying SRS System Diagram (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Combination table:

TRANSMITTING ECU COMMUNICATION REFERENCE

Transmitting ECU

(Transmitter)

Receiving ECU

Signals

Communication

method

Center Airbag Sensor

ECM



Crash detection signal



Fuel cut signal

CAN

Center Airbag Sensor

Combination

Meter



SRS warning light ON
demand signal



SRS warning light blink
demand signal



Passenger seat occupant
detection signal



Passenger seat buckle switch
signal



Diagnosis signal (DTC)



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































SYSTEM DESCRIPTION

1. GENERAL

a. In conjunction with the impact absorbing structure for a front collision, the SRS (Supplemental

Restraint System) driver airbag and front passenger airbag were designed to supplement the seat
belts in the event of a front collision in order to help reduce shock to the head and chest of the
driver and front passenger. This system is a 3-sensor type airbag system which detects the impact
during a front collision using the center airbag sensor and front airbag sensors. It also operates the
airbag system and seat belt pretensioner.

b. The front airbag sensors are electrical type deceleration sensors. They are able to detect the extent

of the collision during the initial stages of the collision. Therefore, deployment of the driver airbag
and front passenger airbag is controlled in two stages according to the severity of the impact.

c. In conjunction with the impact absorbing structure for a side collision, the side airbag and curtain

shield airbag were designed to help reduce shock to the driver, front passenger (and rear outer
passengers*) in the event of a side collision.

HINT:

*: for Double Cab and CrewMax

d. The curtain shield airbag helps reduce shock to the front (and rear*1) seat occupants. In

conjunction with the curtain shield airbag, side airbag sensors are installed on the bottom of the
right and left rocker panels*2 (rear pillars*3) and door side airbag sensors are installed on the
bottom of the right and left front doors.

HINT:

*1: for Double Cab and CrewMax

*2: for Regular Cab and CrewMax

*3: for Double Cab

Combination Meter

Center Airbag

Sensor



Vehicle speed signal



Meter diagnosis polling
signal

ECM

Center Airbag

Sensor



Engine speed signal



Accelerator opening angle
information



Accelerator opening angle
signal



Shift position signal



Test mode signal



Stop signal



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































e. In this system, a front side collision is detected by the side airbag sensor in order to simultaneously

deploy the front seat side airbag, and curtain shield airbags.

for Double Cab and CrewMax:

A rear side collision is detected by the side airbag sensor and the center airbag sensor in order to
deploy the curtain shield airbag.

f. The center airbag sensor sends the airbag deployment signal to the ECM through the CAN

(Controller Area Network) to operate the fuel pump control.

g. The center airbag sensor sends the airbag deployment signal to the main body ECU via the discrete

line to operate collision door lock release control.

2. CONSTRUCTION AND OPERATION

a. FRONT AIRBAG SENSOR

1. The front airbag sensors are installed on the right and left radiator supports respectively.

2. The front airbag sensor consists of a deceleration sensor.

3. The deceleration sensor is built into the front airbag sensor, and the distortion that is created

in the sensor is converted into an electric signal based on the vehicle deceleration rate during
a front collision. Accordingly, the extent of the initial collision can be detected in detail.

b. SIDE AIRBAG SENSOR

1. The side airbag sensors are installed on the bottom of the right and left rocker panels*1 (rear

pillars*2) respectively.

HINT:

*1: for Regular Cab and CrewMax

*2: for Double Cab

2. The side airbag sensor consists of a deceleration sensor and an ignition control circuit.

3. The deceleration sensor is built into the side airbag sensor, and the distortion that is created

in the sensor is converted into an electric signal based on the vehicle deceleration rate during
a side (and rear*) collision. Accordingly, the extent of the initial collision can be detected in
detail.

HINT:

*: for Double Cab and CrewMax

c. DOOR SIDE AIRBAG SENSOR

1. The door side airbag sensors are installed on the right and left front doors respectively.

2. The door side airbag sensor consists of a deceleration sensor and an ignition control circuit.

3. The deceleration sensor is built into the door side airbag sensor, and the distortion that is

created in the sensor is converted into an electric signal based on the vehicle deceleration rate



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































during a front side collision. Accordingly, the extent of the initial collision can be detected in
detail.

d. CENTER AIRBAG SENSOR

1. General



The center airbag sensor is installed on the center floor under the instrument panel.



The center airbag sensor consists of a deceleration sensor, safing sensor, electronic
safing sensor, ignition control circuit, and diagnostic circuit.



The center airbag sensor receives signals from the deceleration sensor and safing
sensor built into the center airbag sensor and front airbag sensor. Then the center
airbag sensor determines whether the driver airbag, front passenger airbag and front
seat belt pretensioners should be activated, and diagnoses system malfunctions.



The center airbag sensor causes the front side and curtain shield airbags to deploy
when receiving signals from the side airbag sensors.



The center airbag sensor receives signals from the deceleration sensor and the
electronic safing sensor built into the center airbag sensor and the side airbag sensor,
and determines whether the curtain shield airbag should be activated, and diagnoses
system malfunctions.



The center airbag sensor sends the airbag deployment signal to the ECM through the
CAN to operate the fuel pump control.



The center airbag sensor sends the airbag deployment signal to the main body ECU
through the discrete line to operate collision door lock release control.

2. Deceleration sensor and ignition control circuit



The deceleration sensor is built into the center airbag sensor.



The ignition control circuit performs calculations based on the signal output from the
deceleration sensors of the center airbag sensor and front airbag sensor. If the
calculated values are greater than the specified values, it activates an ignition
operation.

3. Safing sensor

The safing sensor is built into the center airbag sensor. During a front collision, the sensor
turns on and outputs an ON signal to the center airbag sensor if a deceleration rate sent to the
safing sensor is greater than the specified value.

4. Electronic safing sensor

The electronic safing sensor is built into the center airbag sensor. During a side collision, the
sensor turns on and outputs an ON signal to the center airbag sensor if a deceleration rate
sent to the electronic safing sensor is greater than the specified value.

5. Backup power source

The backup power source consists of a power supply capacitor and a DC-DC converter.
When the power system does not function during a collision, the power supply capacitor
discharges and supplies electric power to the system. The DC-DC converter operates as a



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra
