Fig. 51: Identifying Shoulder Anchor Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the pretensioner connector as shown in the illustration.

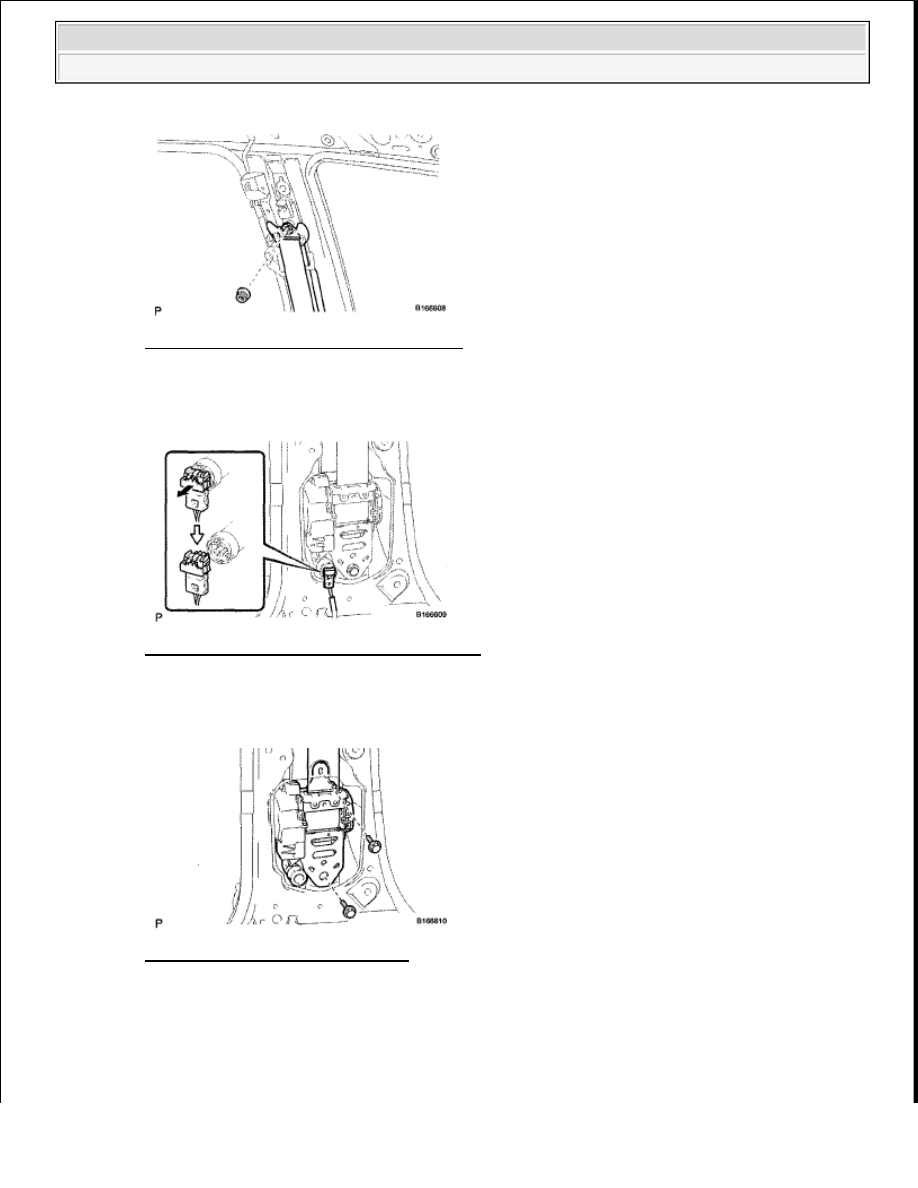

Fig. 52: Identifying Pretensioner Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 2 bolts and seat belt.

Fig. 53: Identifying Seat Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FRONT SEAT OUTER BELT ASSEMBLY



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































a. Before installing the seat belt, check the ELR.

1. When the inclination of the retractor is 15° or less, check that the belt can be pulled from the

retractor. When the inclination of the retractor is over 45°, check that the belt locks. If the
operation is not as specified, replace the seat belt assembly.

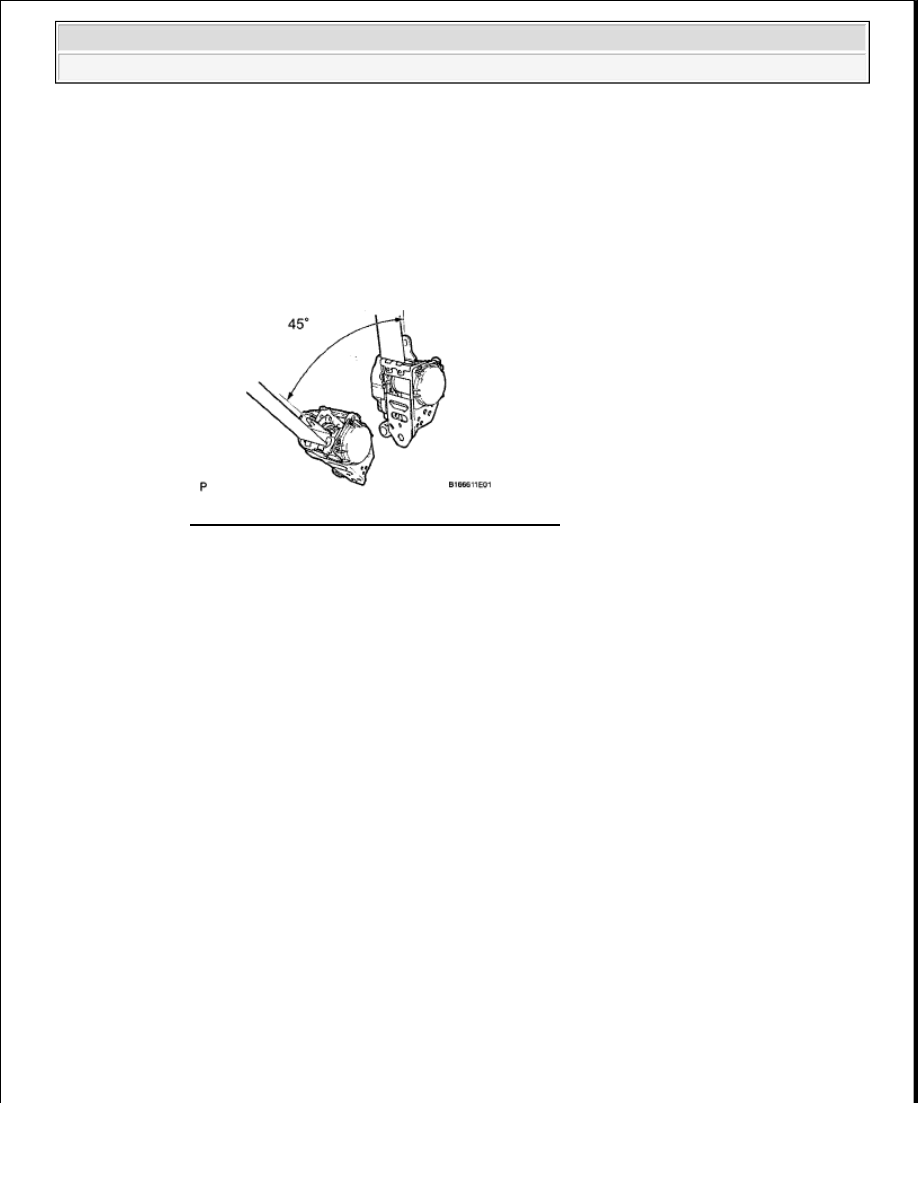

Fig. 54: Identifying Front Seat Outer Belt Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Passenger's Seat only:

Check the fastening function of the child restraint system.

1. When the belt is pulled out fully, the belt should automatically start to retract.

2. After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT SEAT OUTER BELT ASSEMBLY

a. Align the vehicle's claws with the seat belt retractor positioning holes.

b. Install the seat belt with the 2 bolts.

HINT:

CAUTION: Do not disassemble the retractor.

NOTE:

The check should be performed with the outer belt installed.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































First install bolt A, and then install bolt B.

Torque:

for bolt A 7.5 N*m (76 kgf*cm, 66 in.*lbf)

for bolt B 42 N*m (428 kgf*cm, 31 ft.*lbf)

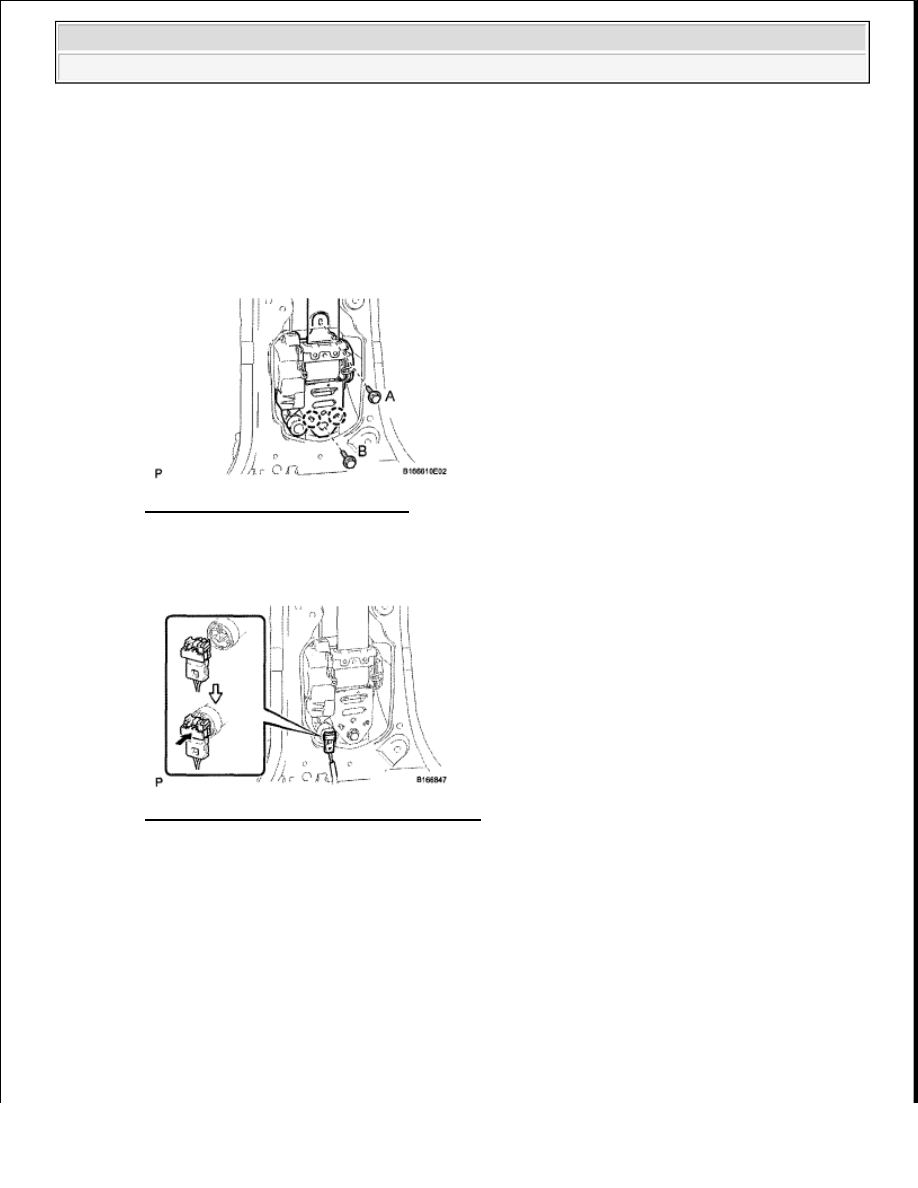

Fig. 55: Identifying Seat Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the pretensioner connector as shown in the illustration.

Fig. 56: Identifying Pretensioner Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the shoulder anchor to the shoulder belt anchor adjuster with the nut.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































Fig. 57: Identifying Shoulder Anchor Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL CENTER PILLAR GARNISH (See INSTALLATION )

3. INSTALL LOWER CENTER PILLAR GARNISH

a. Attach the 7 clips and 2 claws to install the pillar garnish.

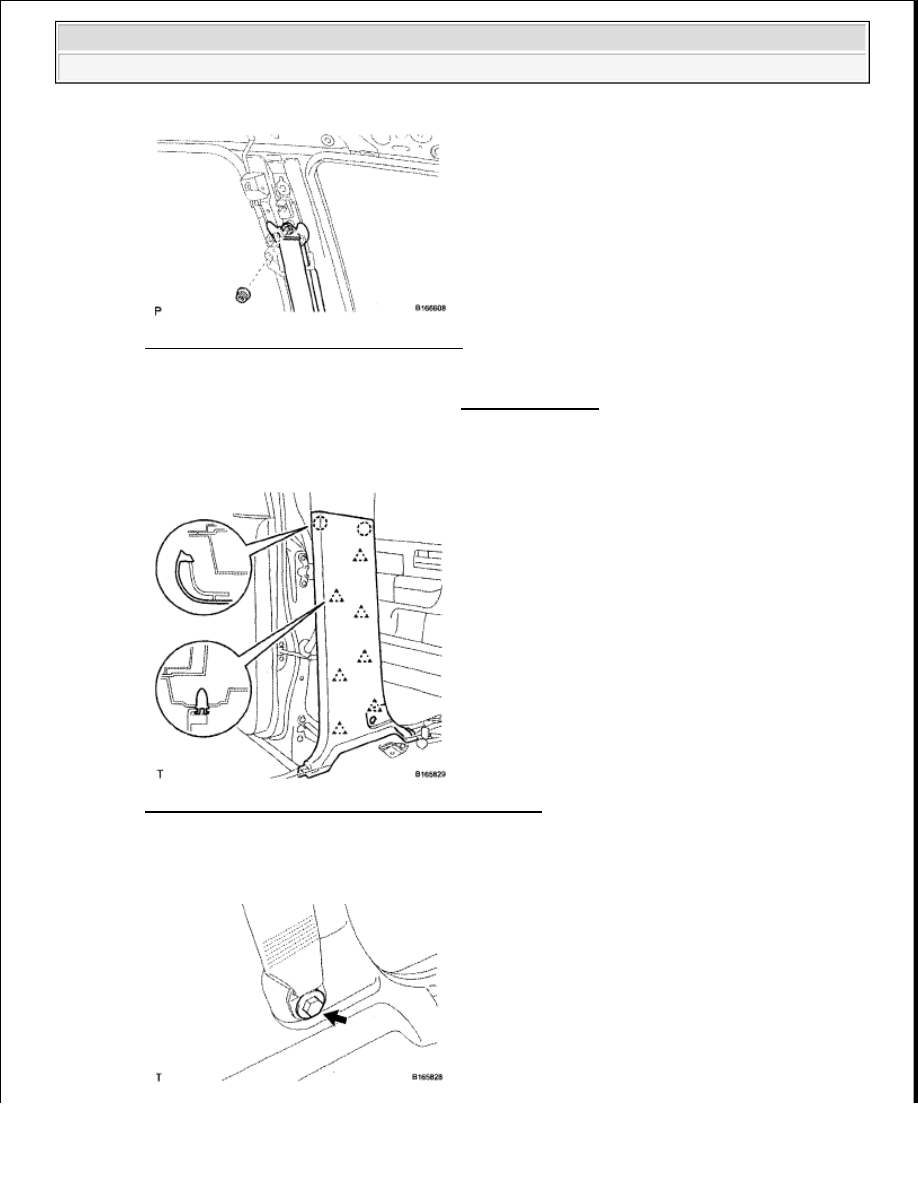

Fig. 58: Identifying Pillar Garnish Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the seat belt anchor with the bolt.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
