If the result is not as specified, replace the switch.

b. Inspect the switch illumination.

1. Connect the battery's positive (+) lead to terminal 1 (ILL+) and the negative (-) lead to

terminal 4 (ILL-).

2. Check that the door courtesy light comes on.

OK: Light comes on.

If the result is not as specified, replace the light switch.

INSTALLATION

1. INSTALL CARGO LIGHT SWITCH

a. Attach the 2 claws to install the light switch.

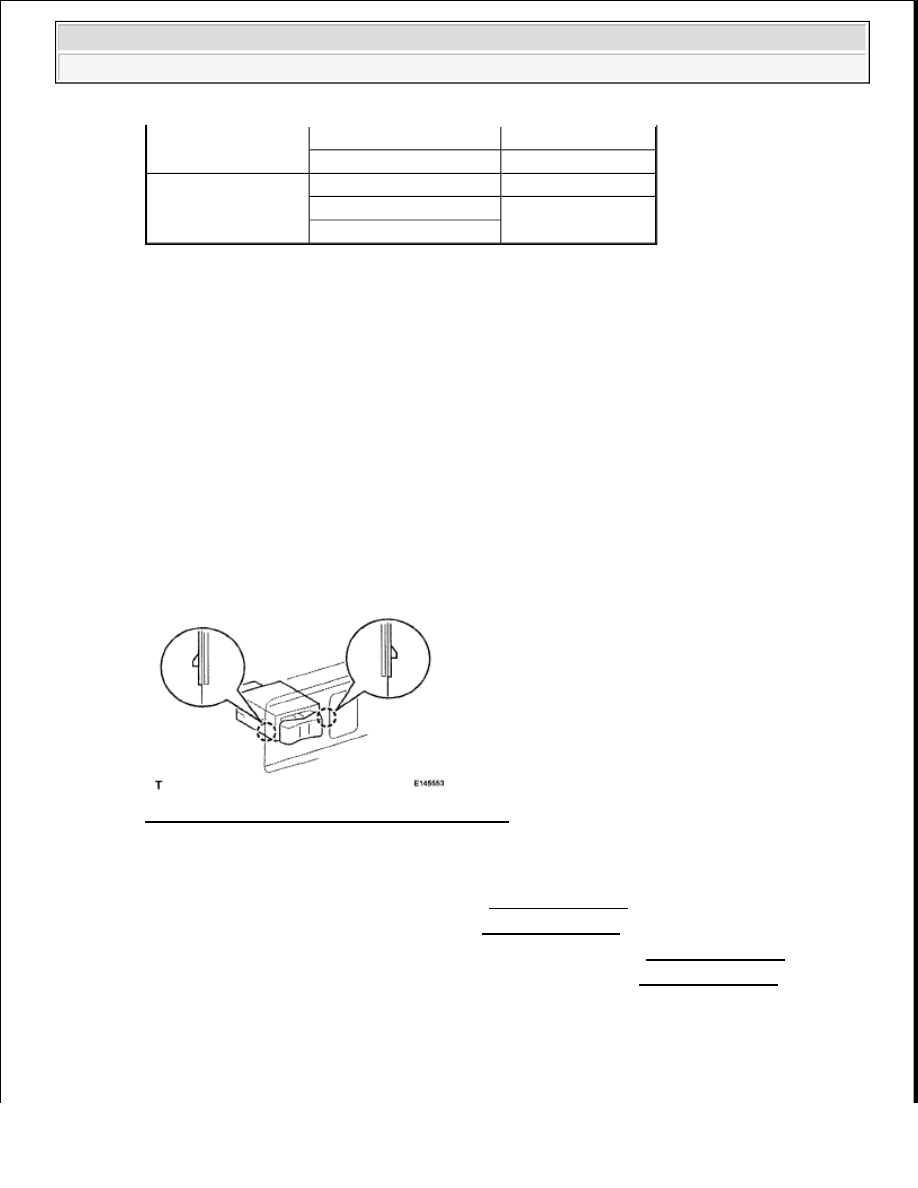

Fig. 234: Identifying Cargo Light Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

3. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

4. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

5. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

6. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab) (See INSTALLATION )

AUTOMATIC LIGHT CONTROL SENSOR

COMPONENTS

5 (FCTY) - 9 (FLON)

Cargo light switch DOOR

Below 1 ohms

Cargo light switch OFF

10 kohms or higher

10 (FLMP) - 7 (E)

Cargo light switch ON

Below 1 ohms

Cargo light switch DOOR

10 kohms or higher

Cargo light switch OFF



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

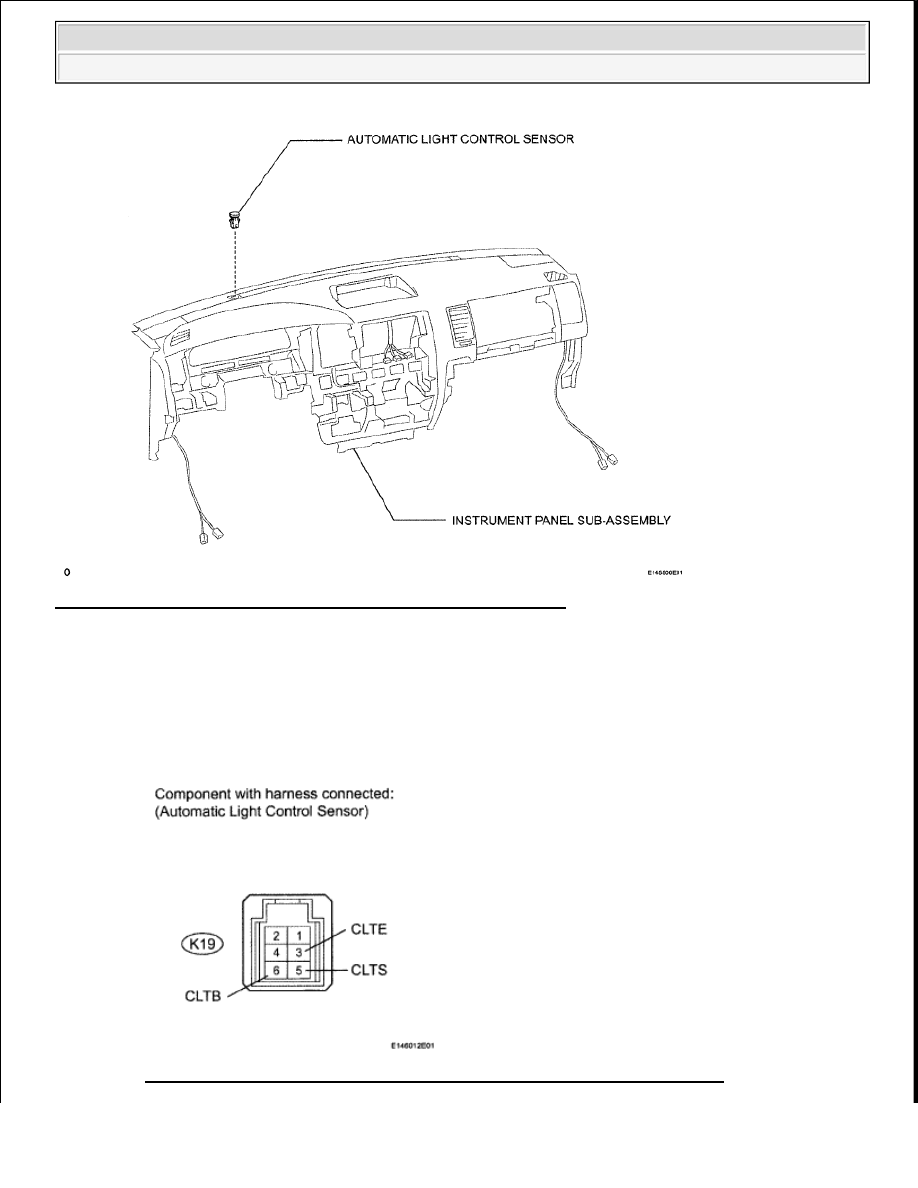

Fig. 235: Identifying Automatic Light Control Sensor Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. INSPECT AUTOMATIC LIGHT CONTROL SENSOR

a. Connect the voltmeter's positive (+) lead to terminal K19-6 (CLTB) and the negative (-) lead to

terminal K19-3 (CLTE).

Fig. 236: Identifying Automatic Light Control Sensor Connector Terminals



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure the voltage according to the value(s) in the table below.

Standard voltage

K19-6 (CLTB)TO TERMINAL K19-3 (CLTE)

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

AUTOMATIC LIGHT CONTROL SENSOR

d. Reconnect the K19 sensor connector.

e. Check the waveform according to the value(s) in the table below.

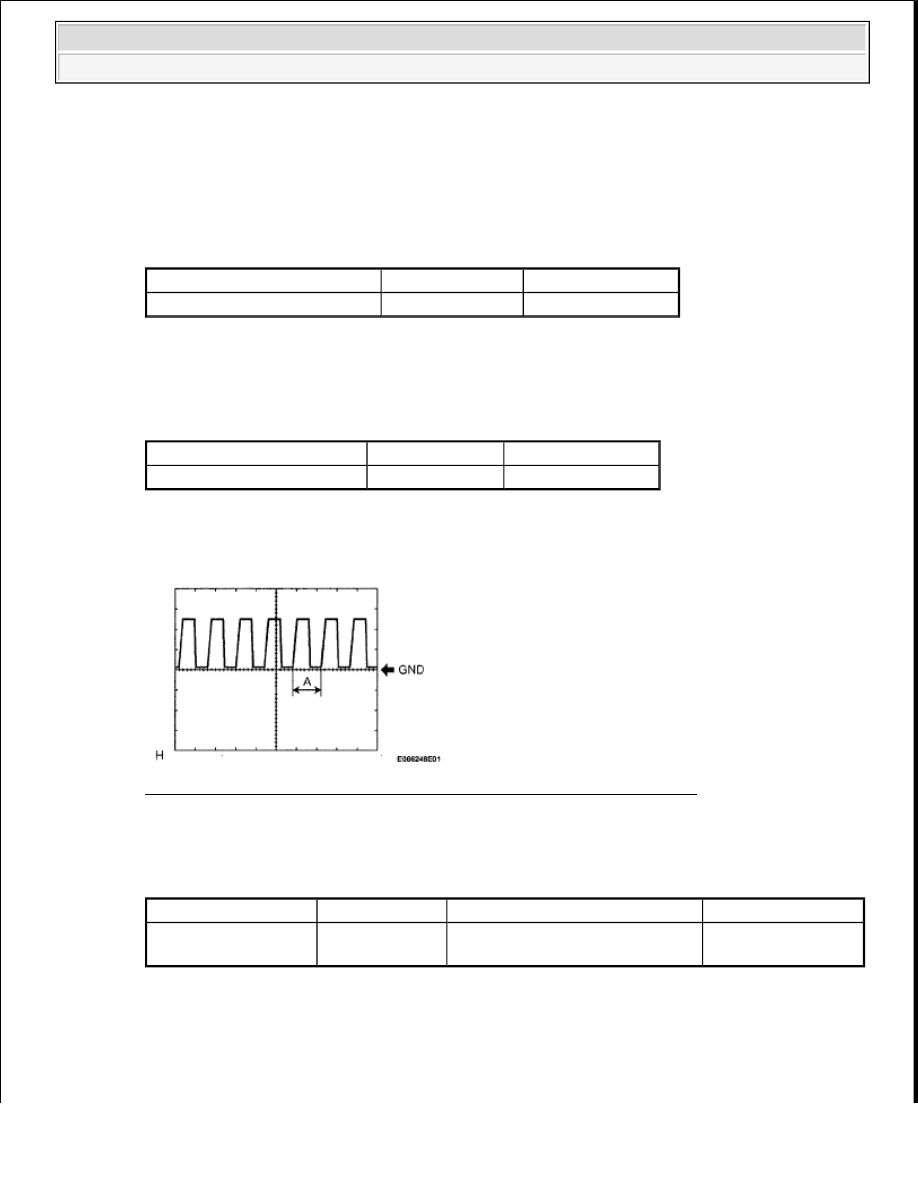

Fig. 237: Identifying Automatic Light Control Sensor Waveform Graph
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Waveform

AUTOMATIC LIGHT CONTROL SENSOR RECONNECT

HINT:

If the ambient light becomes brighter, width A becomes narrower.

If the result is not as specified, replace the automatic light control sensor.

Tester Connection

Switch Condition Specified Condition

K19-6 (CLTB) - K19-3 (CLTE) Ignition switch ON

11 to 14 V

Tester Connection

Switch Condition Specified Condition

K19-3 (CLTE) - Body ground

Always

Below 1 ohms

Tester Connection

Tool Setting

Switch Condition

Specified Condition

K19-3 (CLTE) -K19-5
(CUTS)

5 V/DIV., 5
msec./ DIV.

Ignition switch ON, Headlight
dimmer switch AUTO

Correct waveform is
as shown



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































REMOVAL

1. REMOVE INSTRUMENT PANEL SUB-ASSEMBLY

a. for Column Shift Type:

Remove the instrument panel (see REMOVAL ).

b. for Floor Shift Type:

Remove the instrument panel (see REMOVAL ).

2. REMOVE AUTOMATIC LIGHT CONTROL SENSOR

a. Disconnect the connector.

b. Remove the 2 claws and sensor.

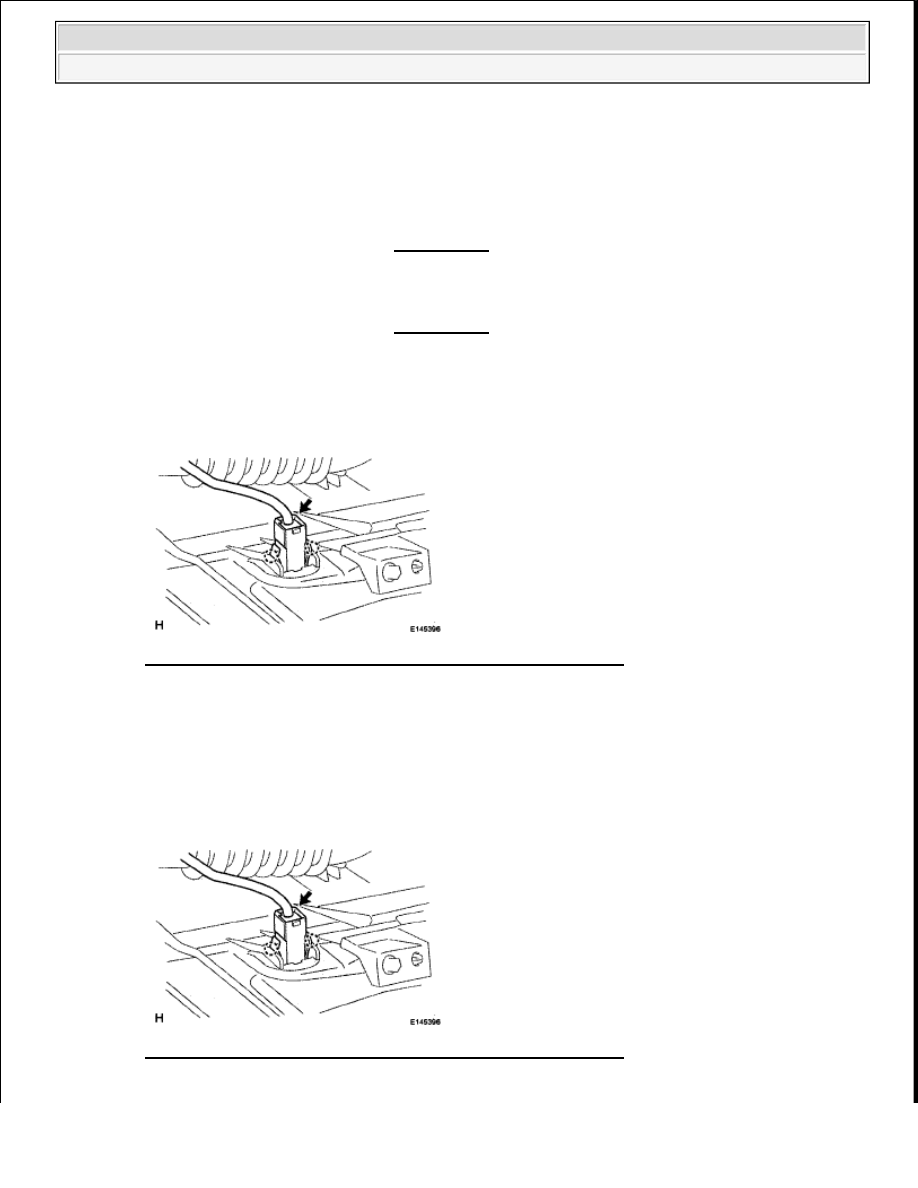

Fig. 238: Locating Automatic Light Control Sensor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL AUTOMATIC LIGHT CONTROL SENSOR

a. Attach the 2 claws to install the sensor.

b. Connect the connector.

Fig. 239: Locating Automatic Light Control Sensor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
