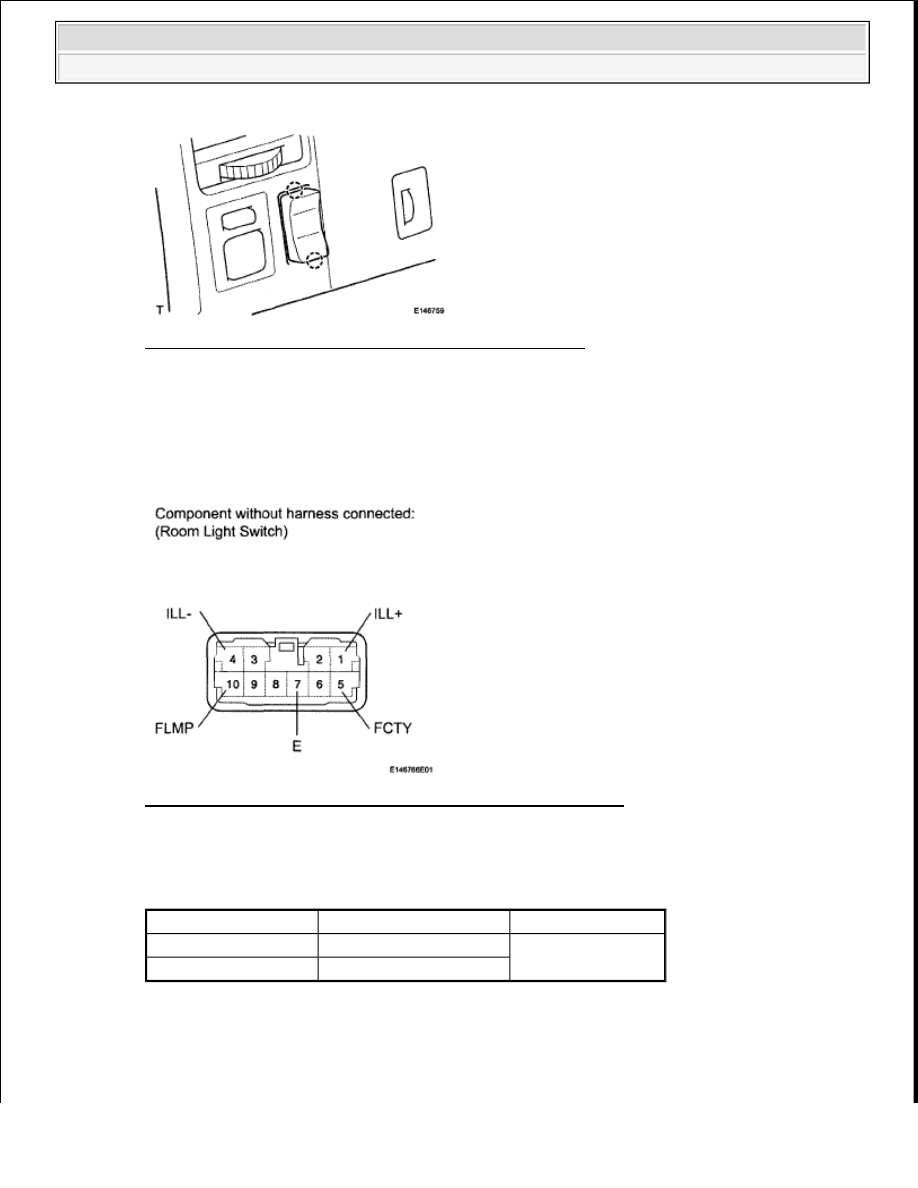

Fig. 209: Identifying Room Light Switch Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT ROOM LIGHT SWITCH ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.

Fig. 210: Identifying Room Light Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

ROOM LIGHT SWITCH ASSEMBLY

If the result is not as specified, replace the switch.

b. Inspect the switch illumination.

1. Connect the battery's positive (+) lead to terminal 1 (ILL+) and the negative (-) lead to

Tester Connection

Switch Condition

Specified Condition

5 (FCTY) - 10 (FLMP) Room light switch DOOR

Below 1 ohms

10 (FLMP) - 7 (E)

Room light switch ON



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































terminal 4 (ILL-).

2. Check that the light comes on.

OK: Light illuminates.

If the result is not as specified, replace doom light switch.

INSTALLATION

1. INSTALL ROOM LIGHT SWITCH ASSEMBLY

a. Attach the 2 claws to install the light switch.

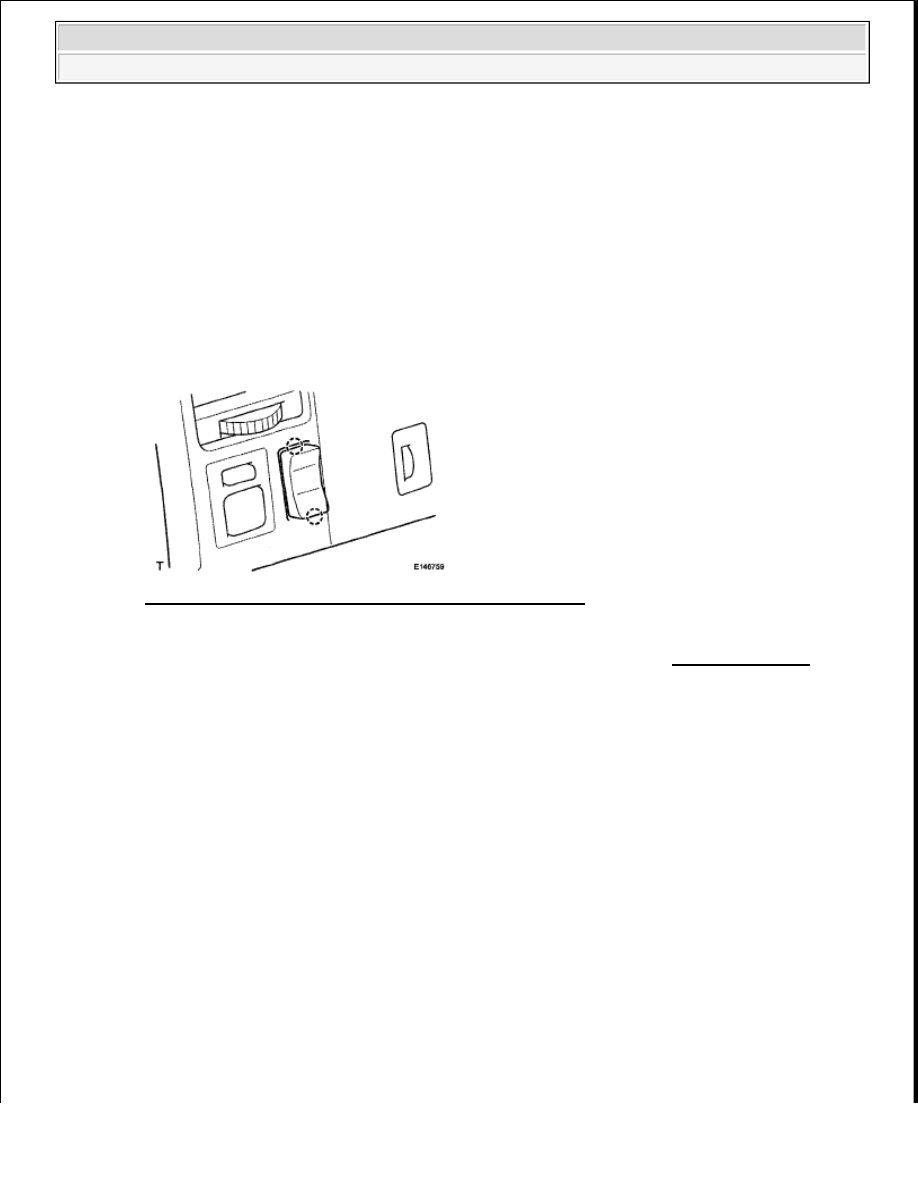

Fig. 211: Identifying Room Light Switch Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

STOP LIGHT SWITCH

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

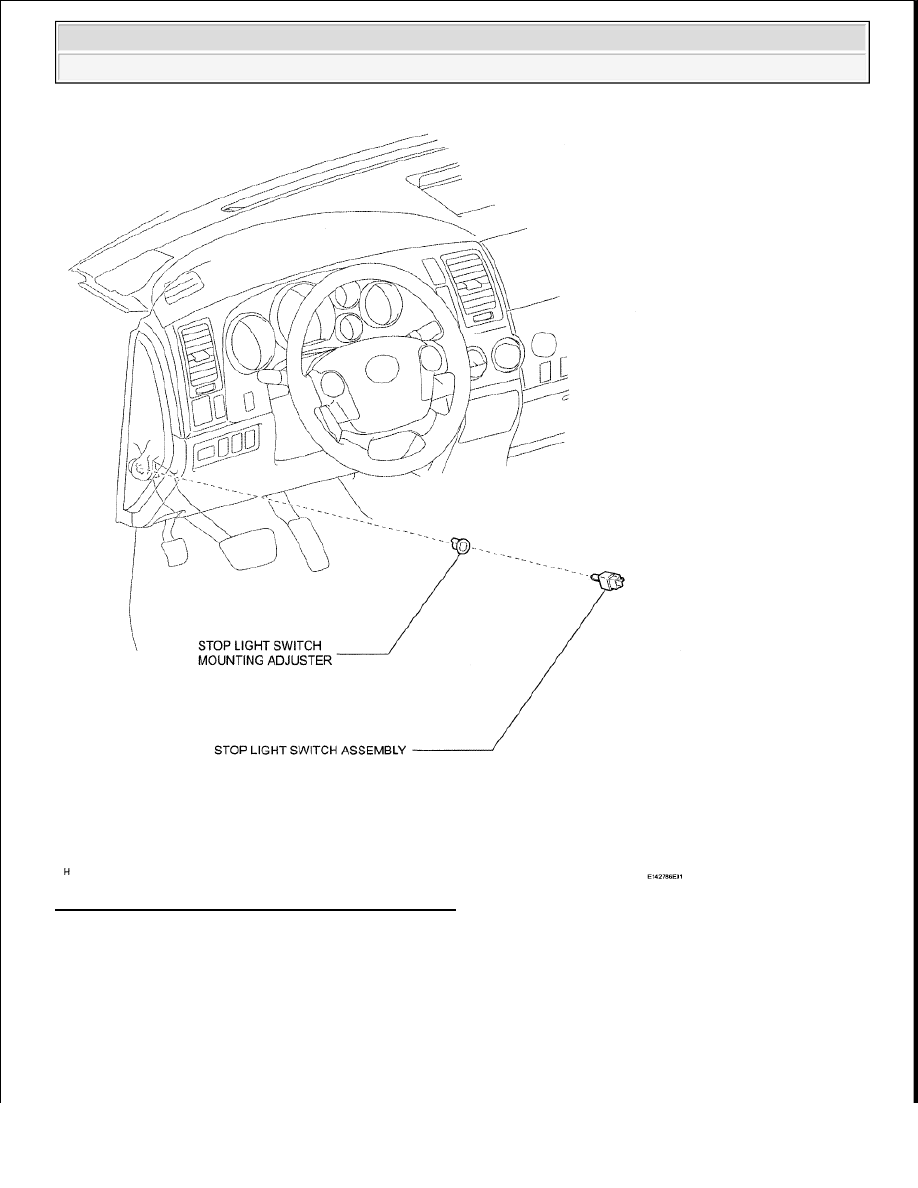

Fig. 212: Identifying Stop Light Switch Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE STOP LIGHT SWITCH ASSEMBLY

a. Disconnect the connector.

b. Rotate the stop light switch in the direction of the arrow and remove it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

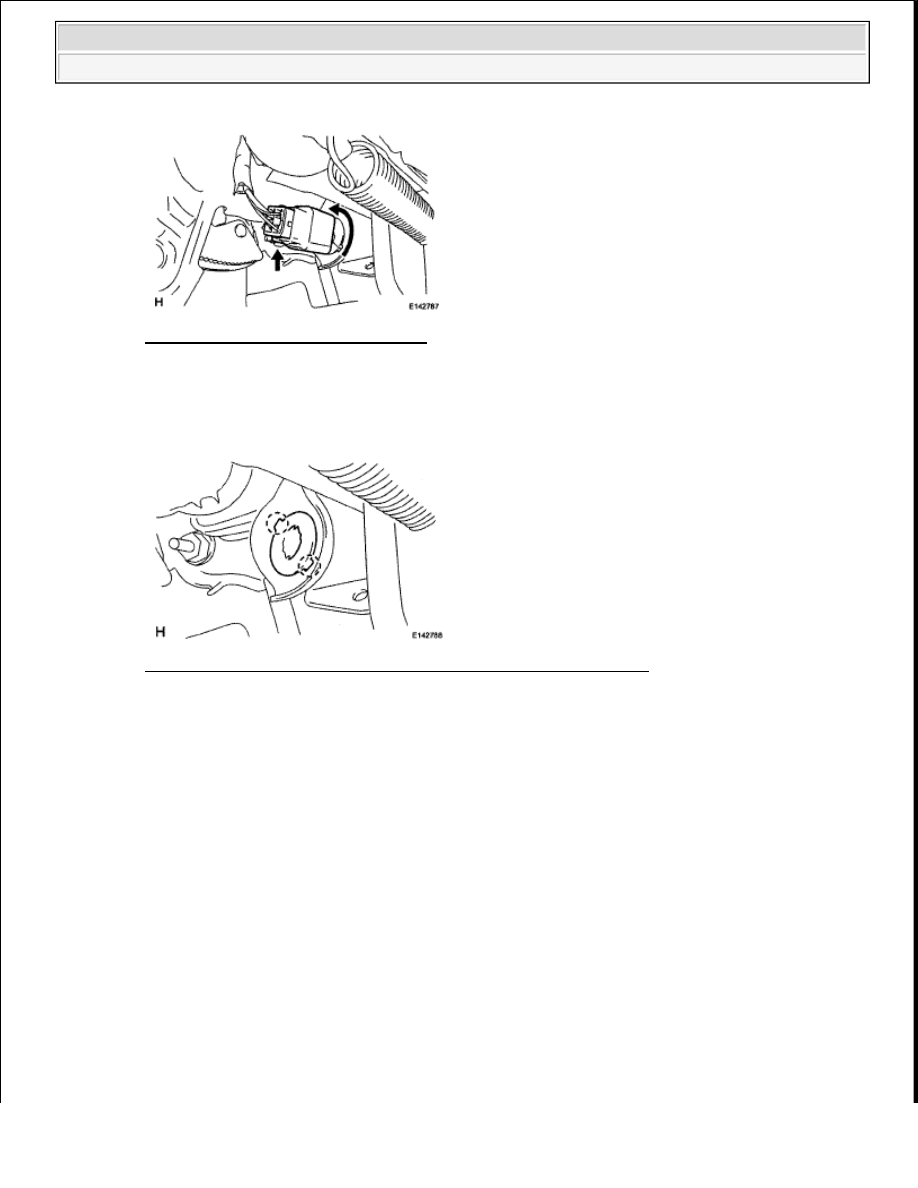

Fig. 213: Locating Stop Light Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE STOP LIGHT SWITCH MOUNTING ADJUSTER

a. Detach the 2 claws and remove the adjuster.

Fig. 214: Identifying Stop Light Switch Mounting Adjuster Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT STOP LIGHT SWITCH ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra
