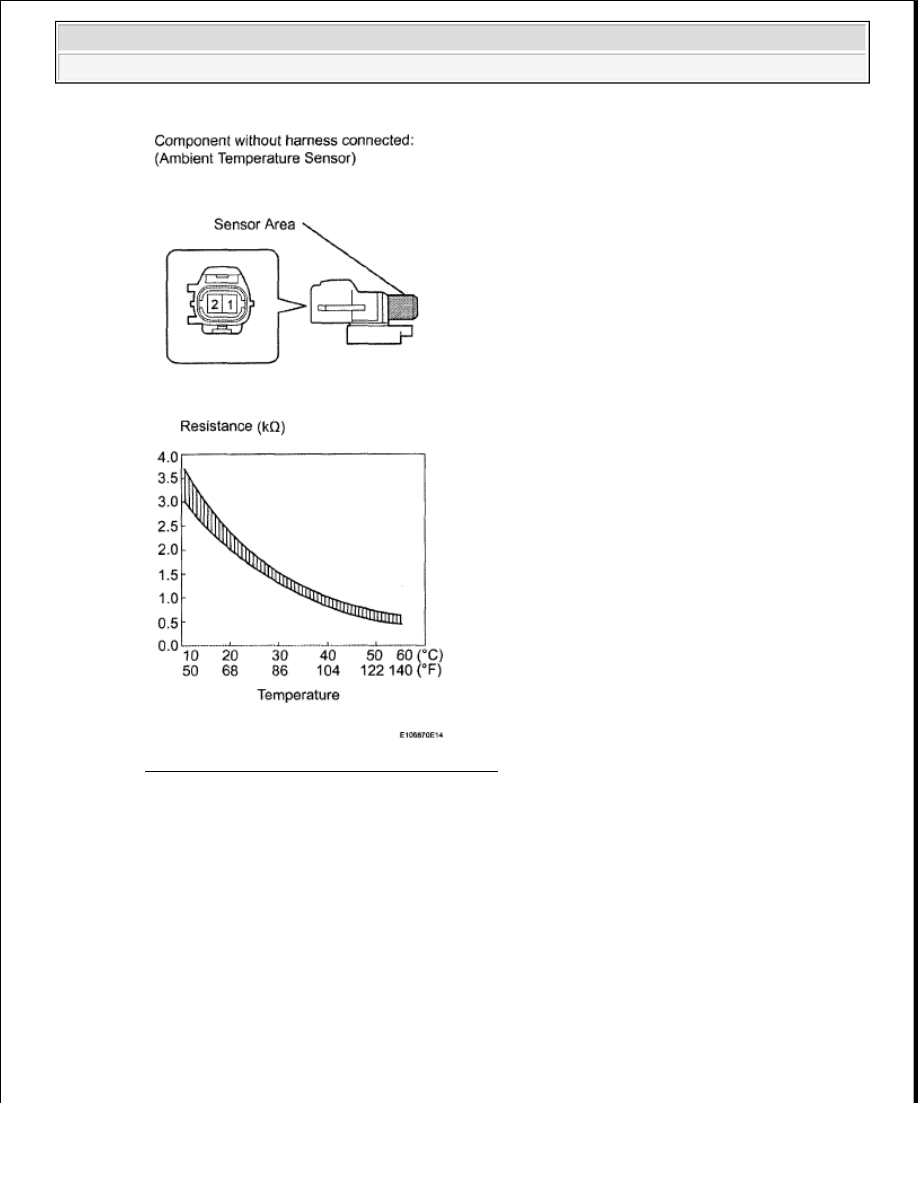

Fig. 310: Temperature And Resistance Graph
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

As the temperature increases, the resistance decreases (see the graph ).

If the result is not as specified, replace the ambient temperature sensor.

INSTALLATION

NOTE:



Touching the sensor even slightly may change the resistance
value. Hold the connector of the sensor.



When measuring the resistance, the sensor temperature must
be the same as the ambient temperature.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































1. INSTALL AMBIENT TEMPERATURE SENSOR

a. Attach the clamp to install the sensor.

b. Connect the connector.

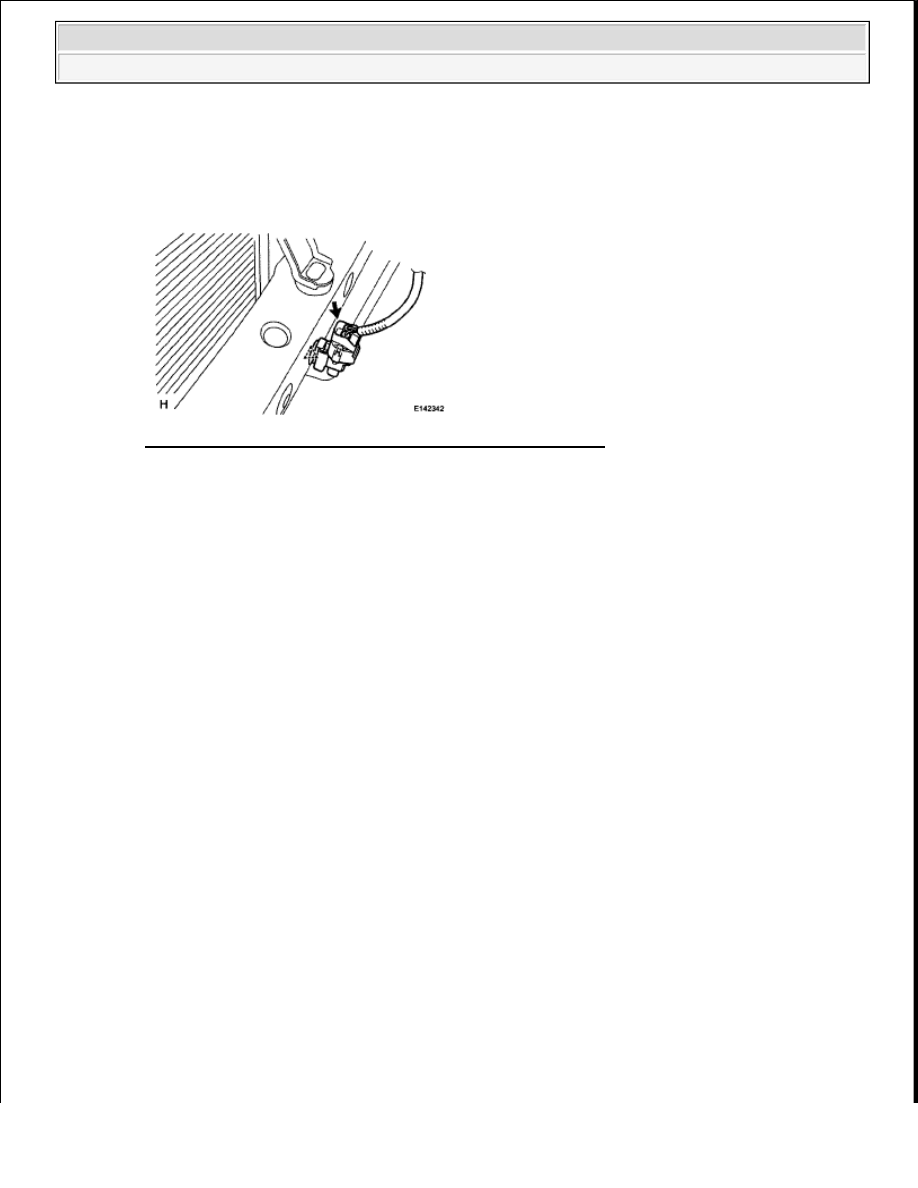

Fig. 311: Locating Ambient Temperature Sensor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

EVAPORATOR TEMPERATURE SENSOR

COMPONENTS



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

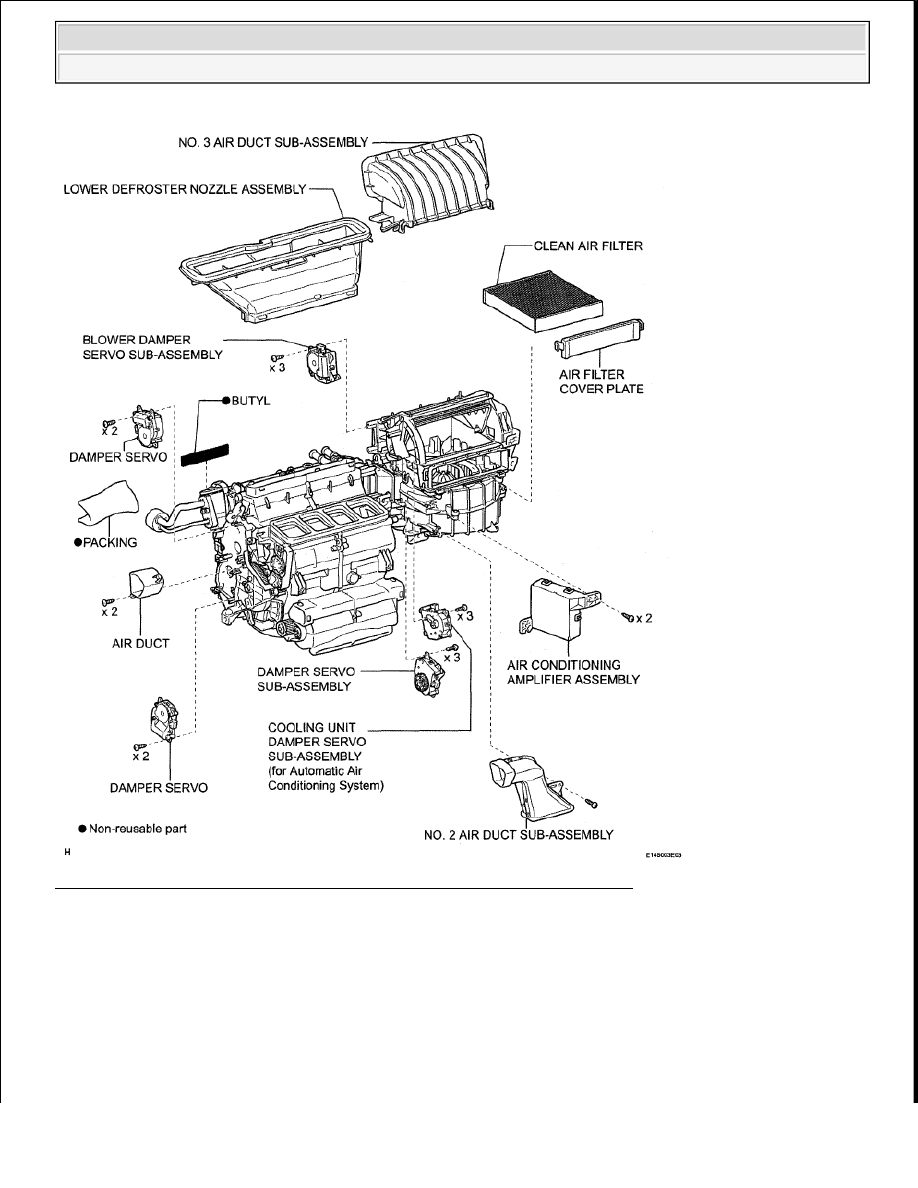

Fig. 312: Identifying Evaporator Temperature Sensor Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

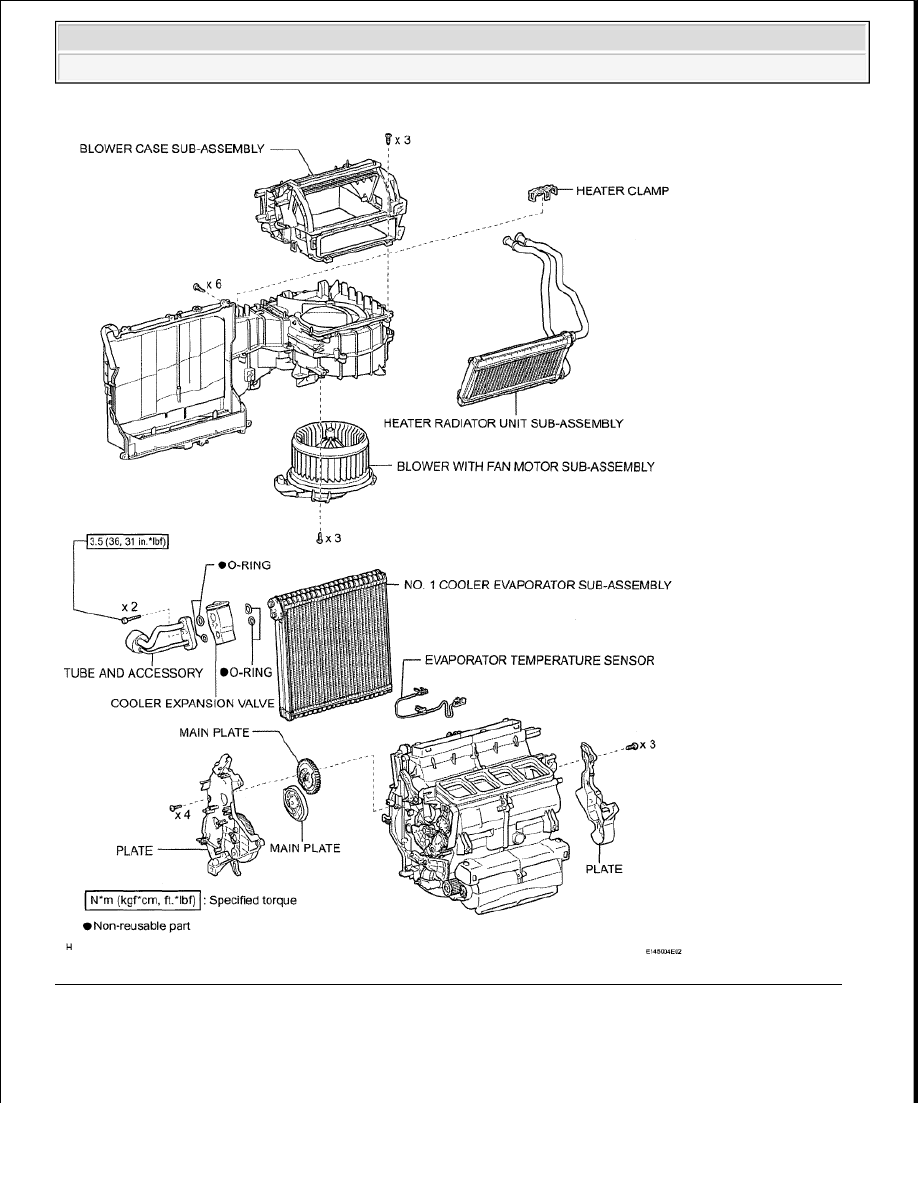

Fig. 313: Identifying Evaporator Temperature Sensor Components With Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE AIR CONDITIONING UNIT
