2. INSTALL COOLER COMPRESSOR ASSEMBLY

a. Install the cooler compressor and No. 1 compressor stay with the 3 bolts and nut.

Torque: for nut

24.5 N*m (250 kgf*cm, 18 ft.*lbf)

for bolt

46.6 N*m (475 kgf*cm, 34 ft.*lbf)

HINT:

Tighten the bolts in the order shown in the illustration to install the cooler compressor.

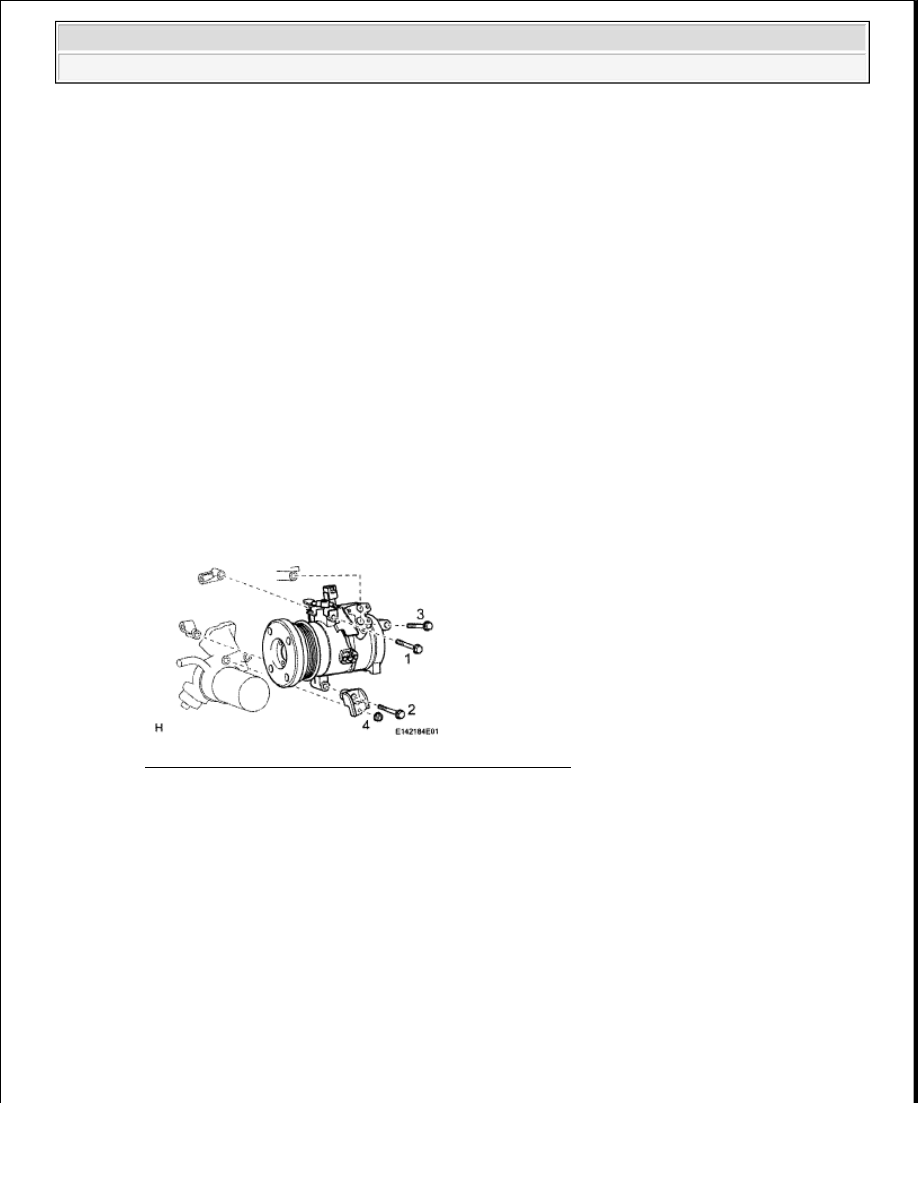

Fig. 266: Identifying Cooler Compressor Bolts And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CONNECT SUCTION HOSE

a. Remove the attached vinyl tape from the hose.

b. Sufficiently apply compressor oil to a new O-ring and the fitting surface of the cooler compressor.

Compressor oil:

ND-OIL 8 or equivalent

c. Install the O-ring on the cooler refrigerant suction hose.

d. Connect the cooler refrigerant suction hose on the cooler compressor with the bolt.

Torque: 9.8 N*m (100 kgf*cm, 87 in.*lbf)

refrigerant cycle and causes refrigerant failure.



If the volume of oil remaining in the removed compressor and
magnetic clutch is too small, check for oil leakage.



Be sure to use ND-OIL 8 or equivalent for compressor oil.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































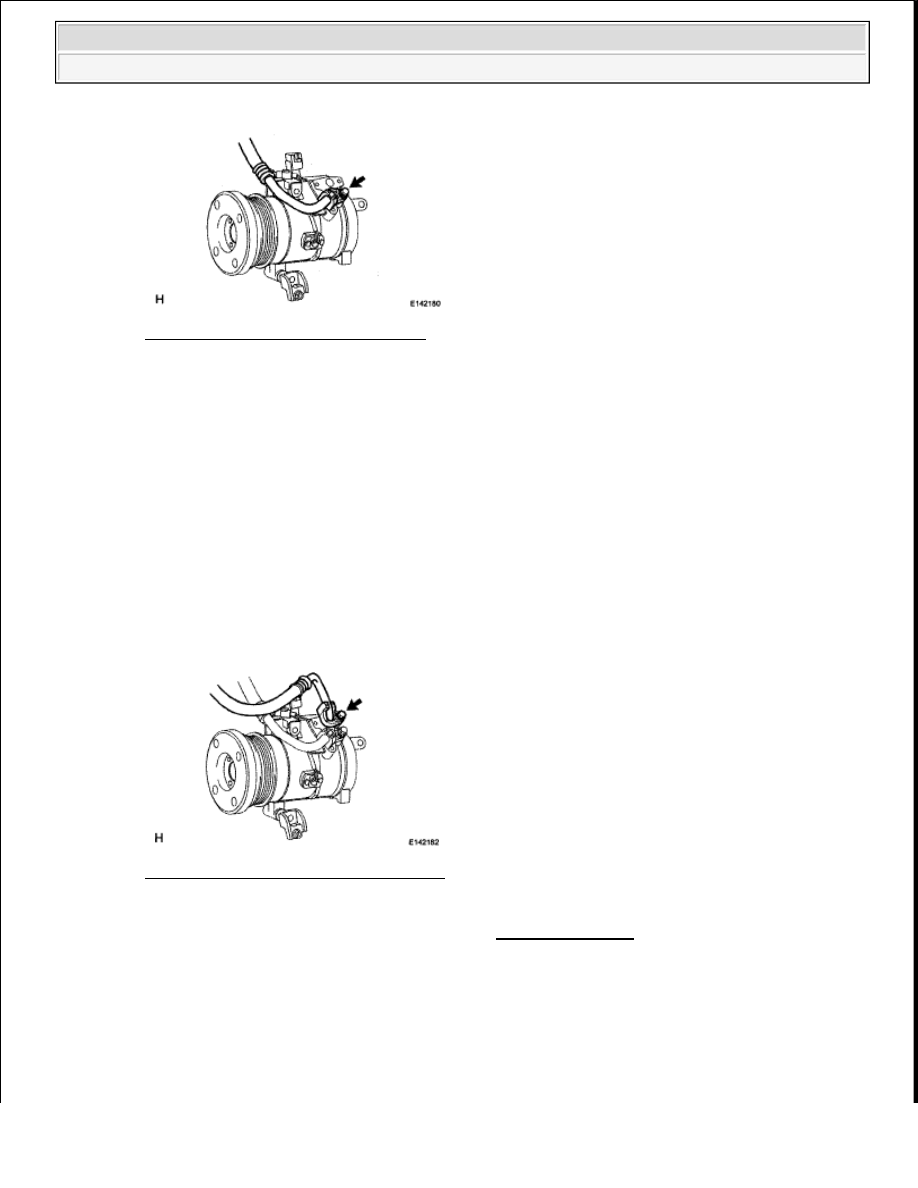

Fig. 267: Locating Suction Hose Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CONNECT DISCHARGE HOSE

a. Remove the attached vinyl tape from the hose.

b. Sufficiently apply compressor oil to a new O-ring and the fitting surface of the cooler compressor.

Compressor oil:

ND-OIL 8 or equivalent

c. Install the O-ring on the cooler refrigerant discharge hose.

d. Connect the cooler refrigerant discharge hose on the cooler compressor with the bolt.

Torque: 9.8 N*m (100 kgf*cm, 87 in.*lbf)

Fig. 268: Locating Discharge Hose Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

6. INSTALL FENDER APRON MUDGUARD SEAL LH

a. Install the seal with the 6 clips.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































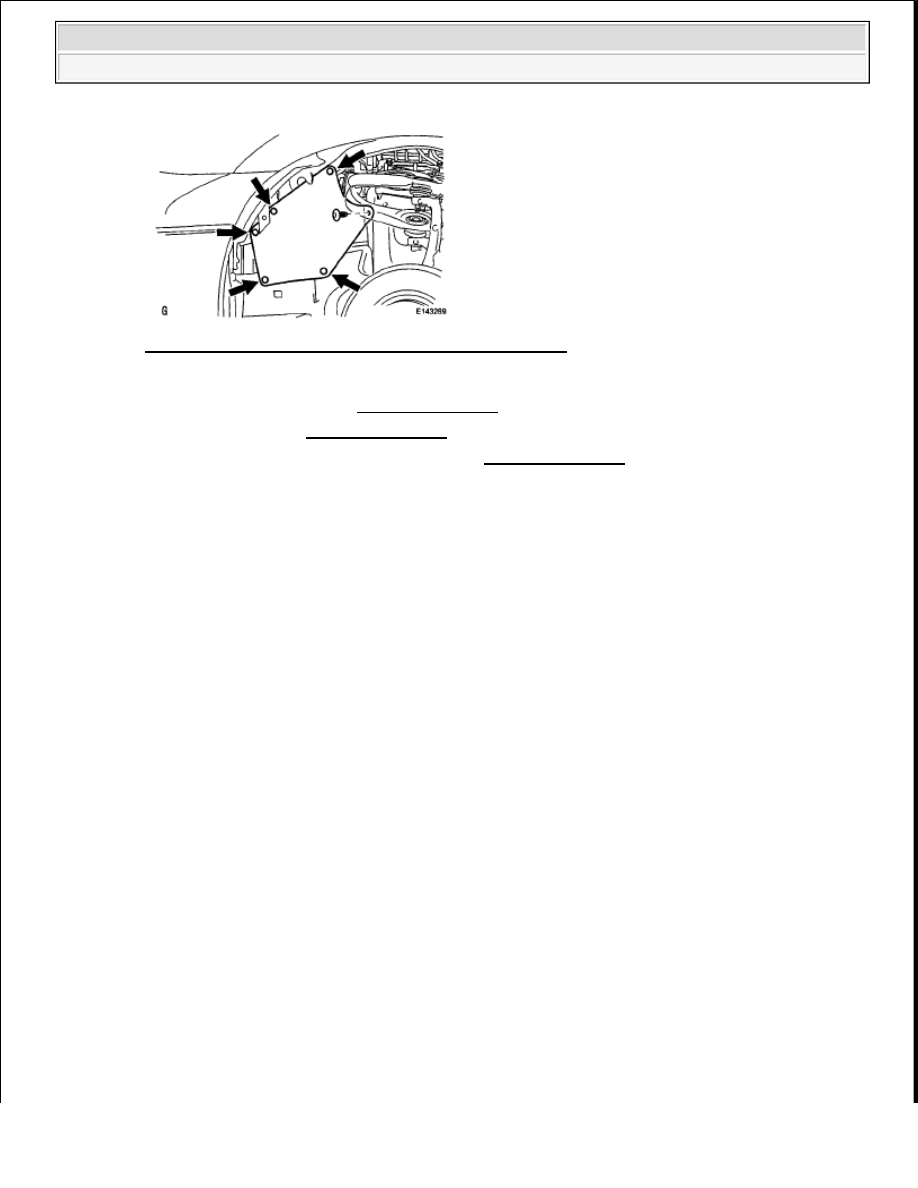

Fig. 269: Locating Fender Apron Mudguard Seal Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. CHARGE REFRIGERANT (See REPLACEMENT )

8. WARM UP ENGINE (See REPLACEMENT )

9. CHECK FOR REFRIGERANT GAS LEAK (See REPLACEMENT )

COMPRESSOR AND MAGNETIC CLUTCH (FOR 3UR-FE, 3UR-FBE)

COMPONENTS



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

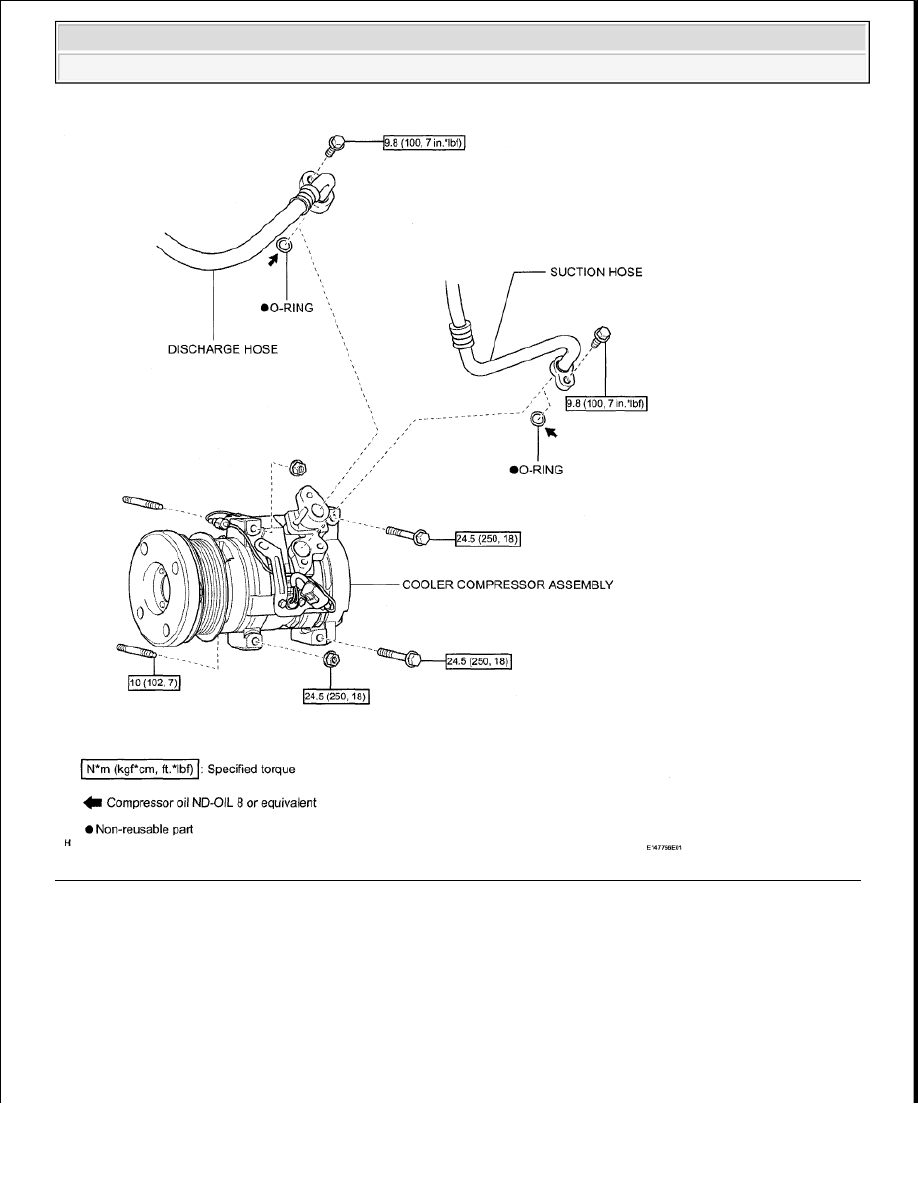

Fig. 270: Identifying Compressor And Magnetic Clutch Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
