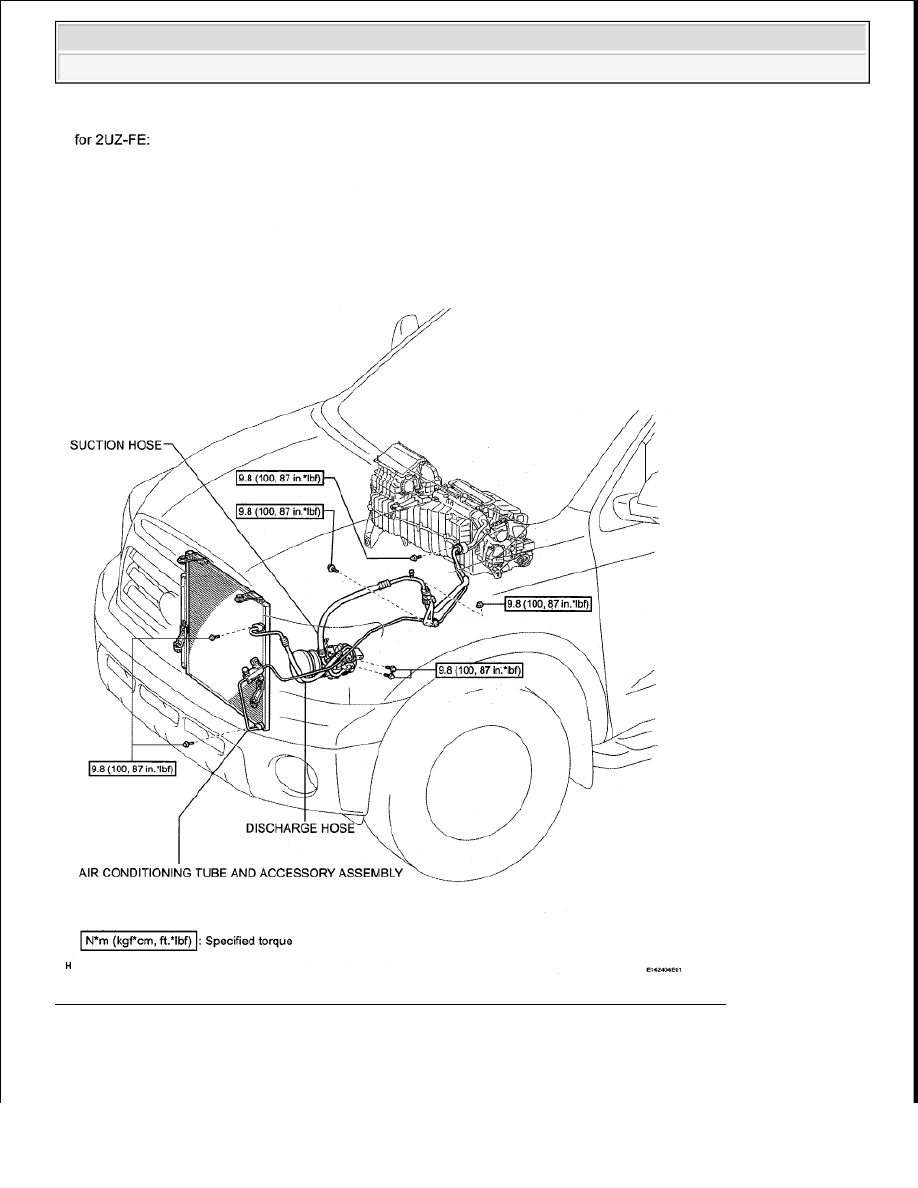

Fig. 159: Identifying Refrigerant Line Components With Torque Specifications (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

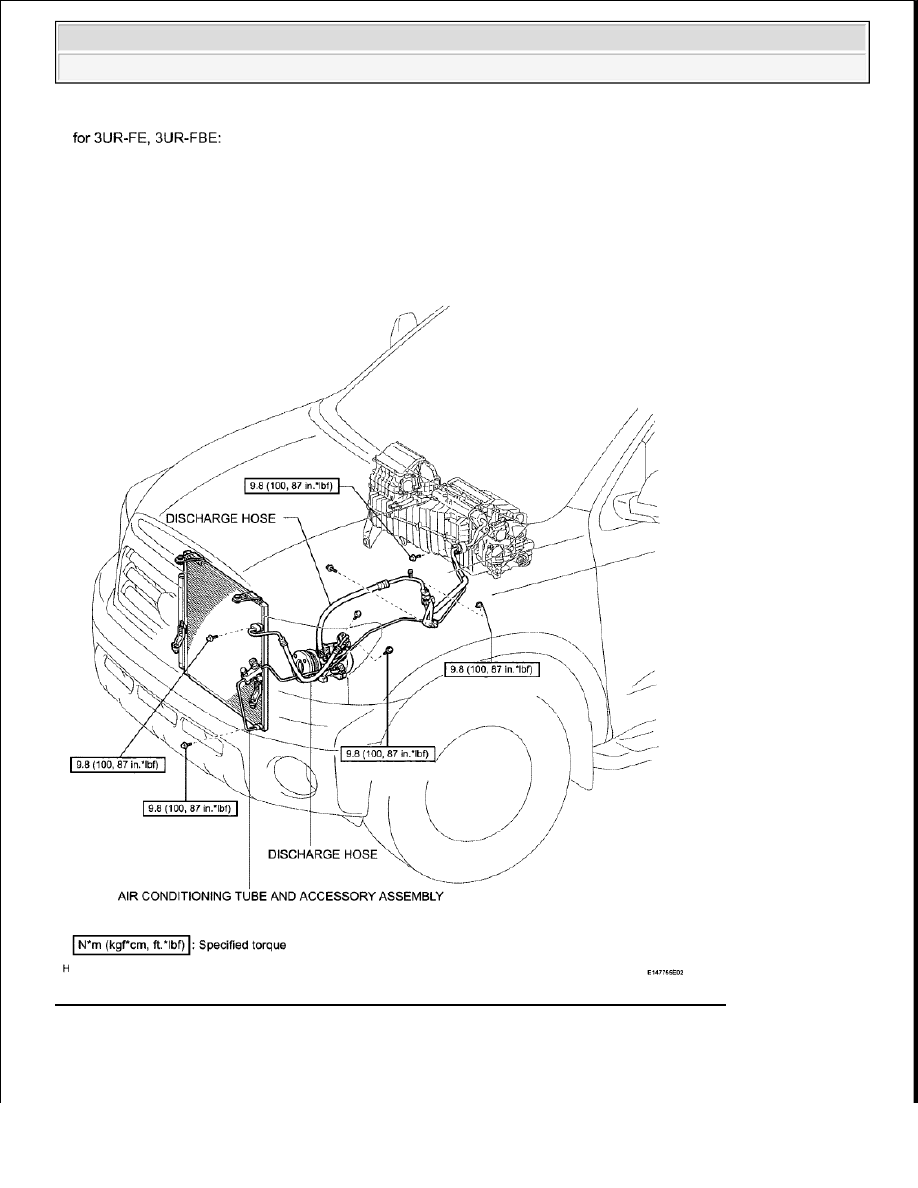

Fig. 160: Identifying Refrigerant Line Components With Torque Specifications (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

AIR CONDITIONING UNIT



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































COMPONENTS

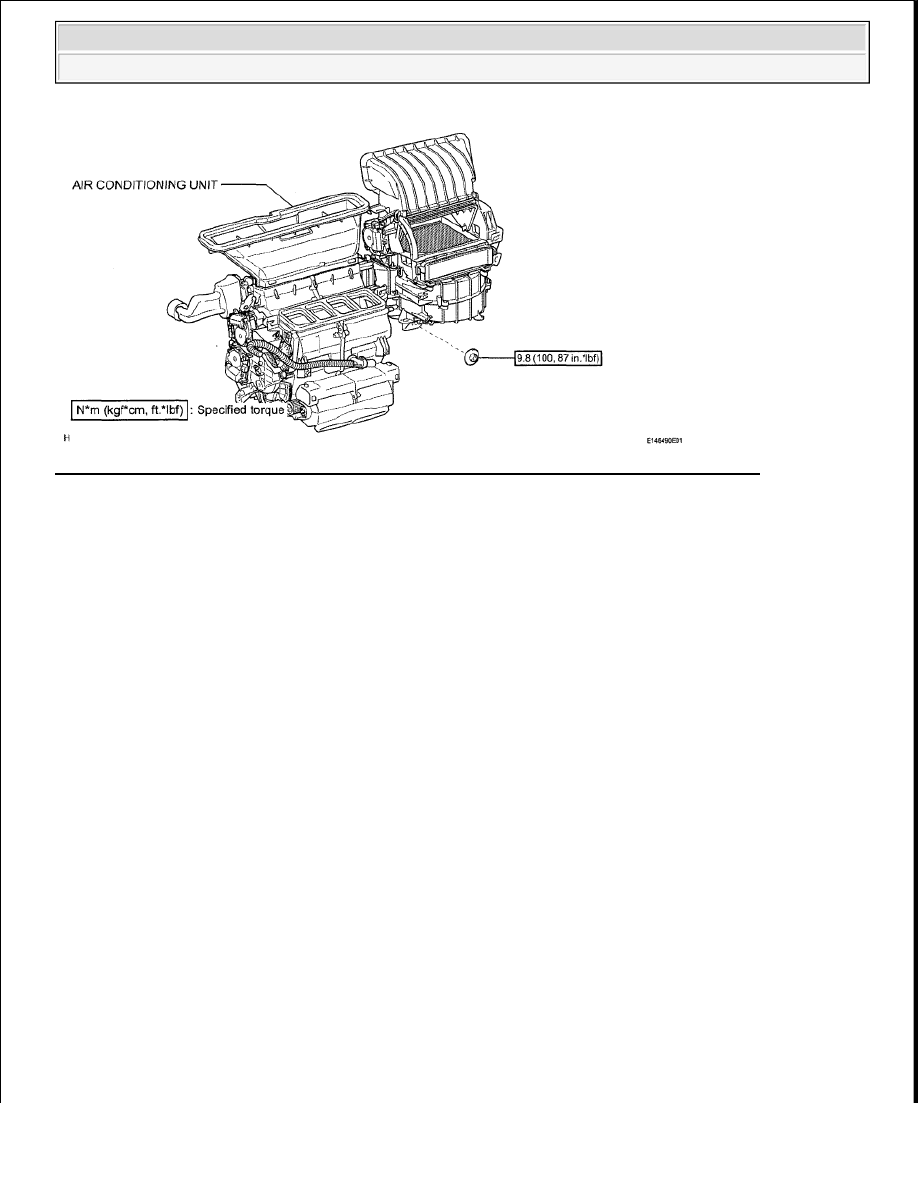

Fig. 161: Identifying Air Conditioning Unit Components With Torque Specifications (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

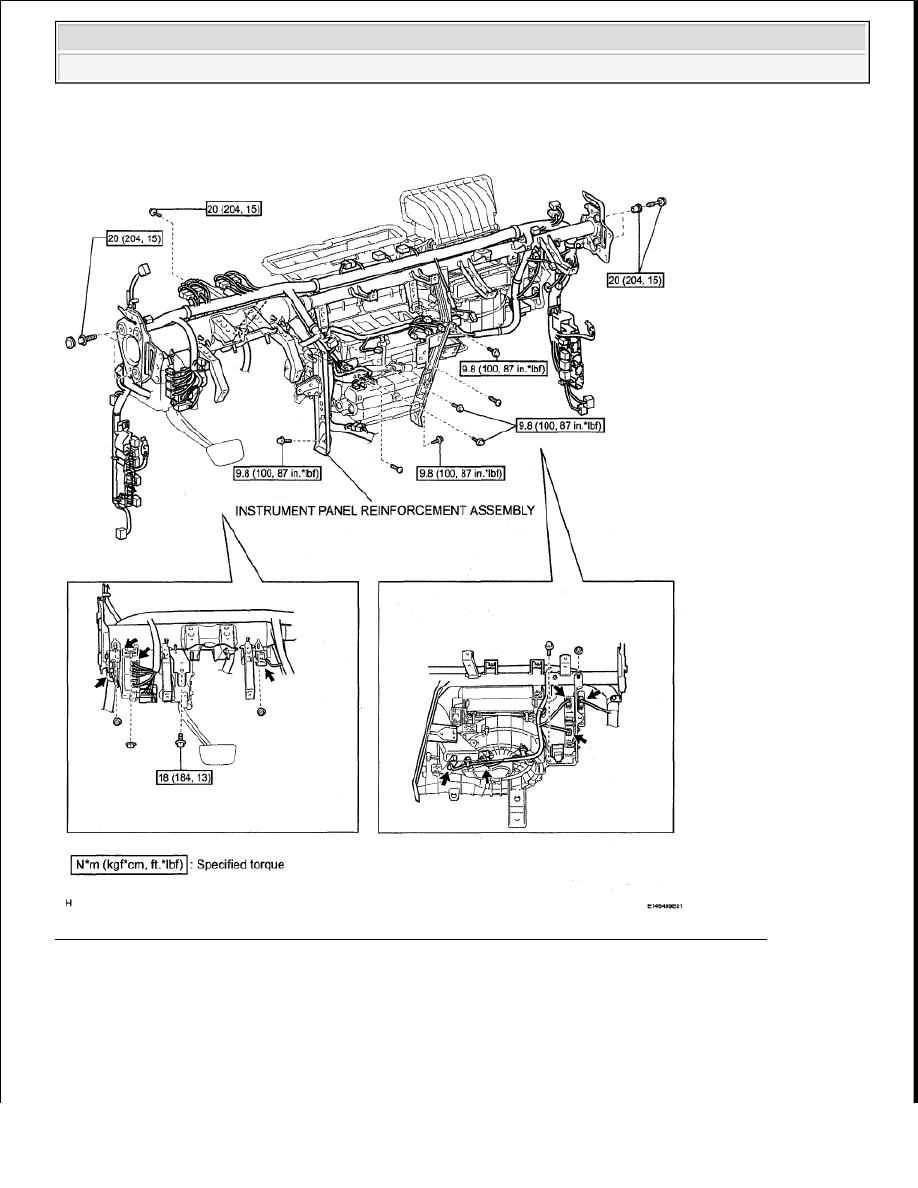

Fig. 162: Identifying Air Conditioning Unit Components With Torque Specification (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra
