Fig. 4: Pulling Filter Out Of Filter Outlet
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. When inserting the filter in the filter outlet, keep the arrow pointing up. See Fig. 5.



2009 Toyota Tundra

CABIN AIR FILTERS Clean Air Filter - Tundra





























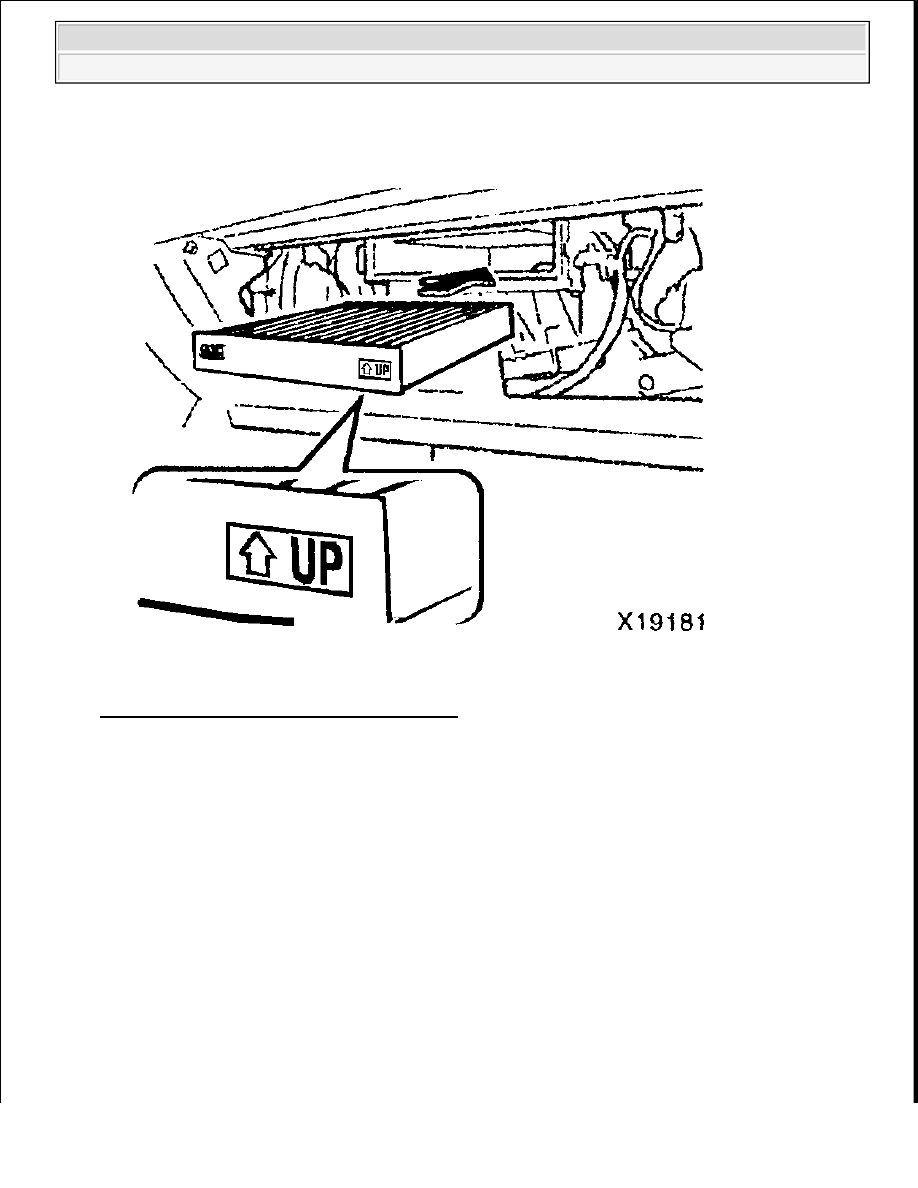

Fig. 5: Identifying Filter "UP" Mark & Arrow
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

CABIN AIR FILTERS Clean Air Filter - Tundra





























2009 HVAC

Air Conditioning - Tundra

AIR CONDITIONING SYSTEM (FOR AUTOMATIC AIR CONDITIONING
SYSTEM)

PRECAUTION

1. PRECAUTIONS WHEN USING TECHSTREAM

a. When using the Techstream with the ignition switch OFF to troubleshoot the CAN or LIN

communication line:

Connect the Techstream to the vehicle, and turn a courtesy light switch on and off at 1.5 second
intervals until communication between the Techstream and vehicle begins.

b. After all DTCs are cleared, check if the trouble occurs again 6 seconds after the ignition switch is

turned ON.

2. IF ANY OF FOLLOWING CONDITIONS ARE MET, KEEP ENGINE IDLING WITH A/C ON

(ENGINE SPEED AT LESS THAN 2000 RPM) FOR AT LEAST 1 MINUTE:



Refrigerant gas has been refilled or A/C parts have been replaced.



A long time has elapsed since the engine was stopped.

3. DO NOT HANDLE REFRIGERANT IN ENCLOSED AREAS OR NEAR OPEN FLAMES

4. ALWAYS WEAR EYE PROTECTION

5. BE CAREFUL NOT TO GET LIQUID REFRIGERANT IN YOUR EYES OR ON YOUR SKIN

If liquid refrigerant gets in your eyes or on your skin:

a. Wash the area with lots of cold water.

b. Apply clean petroleum jelly to the skin.

c. Go immediately to a physician or hospital for professional treatment.

6. NEVER HEAT CONTAINER OR EXPOSE IT TO OPEN FLAME

7. BE CAREFUL NOT TO DROP CONTAINER OR SUBJECT IT TO PHYSICAL SHOCKS

8. DO NOT OPERATE COMPRESSOR WITH INSUFFICIENT REFRIGERANT IN

REFRIGERANT SYSTEM

NOTE:

If the engine speed exceeds 2000 RPM, the A/C compressor may be
damaged.

CAUTION: Do not rub your eyes or skin.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra





2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra























































If there is not enough refrigerant in the refrigerant system, oil lubrication will be insufficient and
compressor burnout may occur. Necessary care should be taken to avoid this.

9. DO NOT OPEN HIGH PRESSURE MANIFOLD VALVE WHILE COMPRESSOR IS

OPERATING

Open and close only the low pressure valve. Opening and closing the high pressure valve could cause the
charging cylinder to rupture.

10. BE CAREFUL NOT TO OVERCHARGE SYSTEM WITH REFRIGERANT

If the refrigerant is overcharged, it causes problems such as insufficient cooling, poor fuel economy and
engine overheating.

11. DO NOT OPERATE ENGINE AND COMPRESSOR WITHOUT REFRIGERANT

PARTS LOCATION

NOTE:

This may damage the inside of the compressor.
