Toyota Tundra. Manual - part 238

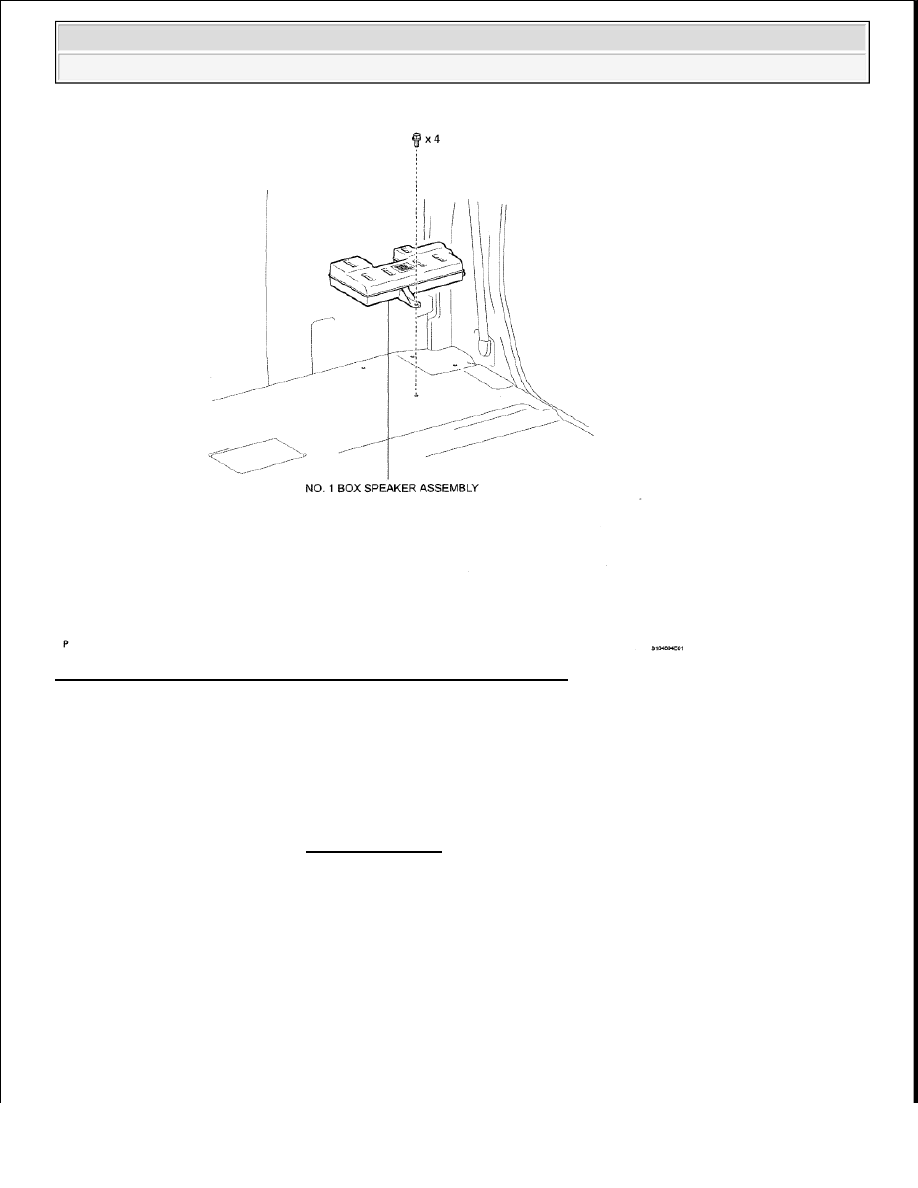

Fig. 314: Identifying Floor Speaker (For Double Cab) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE NO. 1 BOX SPEAKER ASSEMBLY

a. Disconnect the connector.

b. Remove the 4 bolts and box speaker.

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































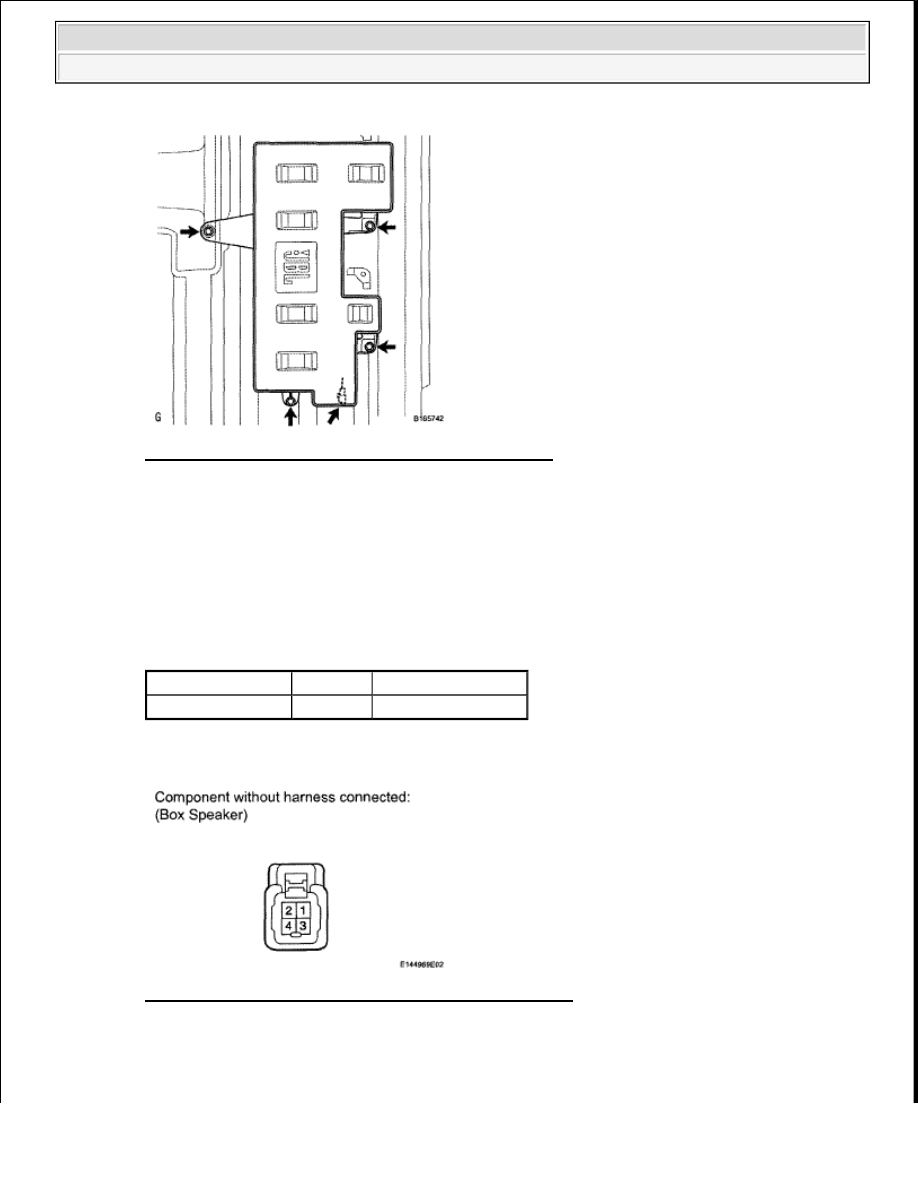

Fig. 315: Locating No. 1 Box Speaker Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT BOX SPEAKER ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

If the result is not as specified, replace the speaker assembly.

Fig. 316: Identifying Box Speaker Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

Tester Connection Condition Specified Condition

1 -2

Always

1.5 to 2.1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































1. INSTALL NO. 1 BOX SPEAKER ASSEMBLY

a. Install the box speaker with the 4 bolts.

HINT:

Tighten the bolts in the order shown in the illustration.

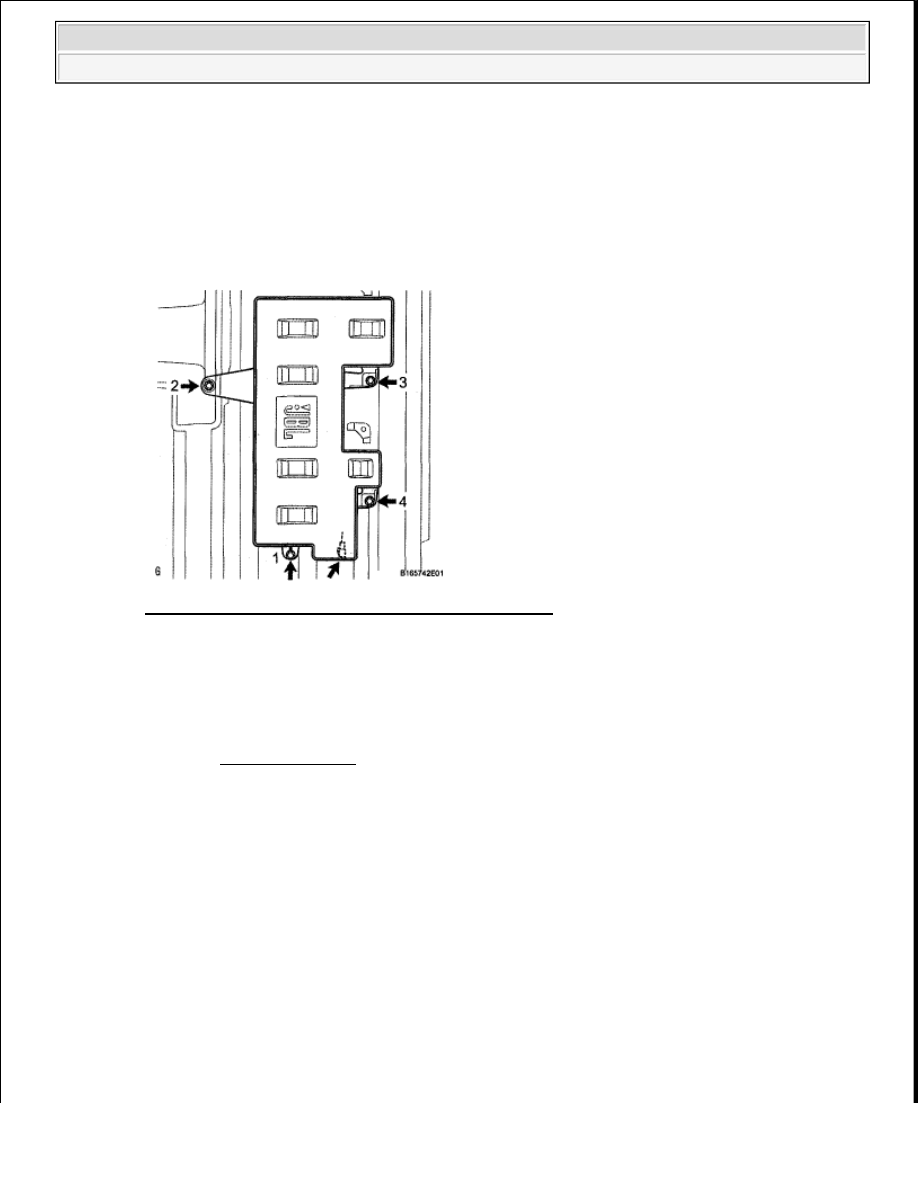

Fig. 317: Locating No. 1 Box Speaker Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

2. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

FLOOR SPEAKER (FOR CREWMAX)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































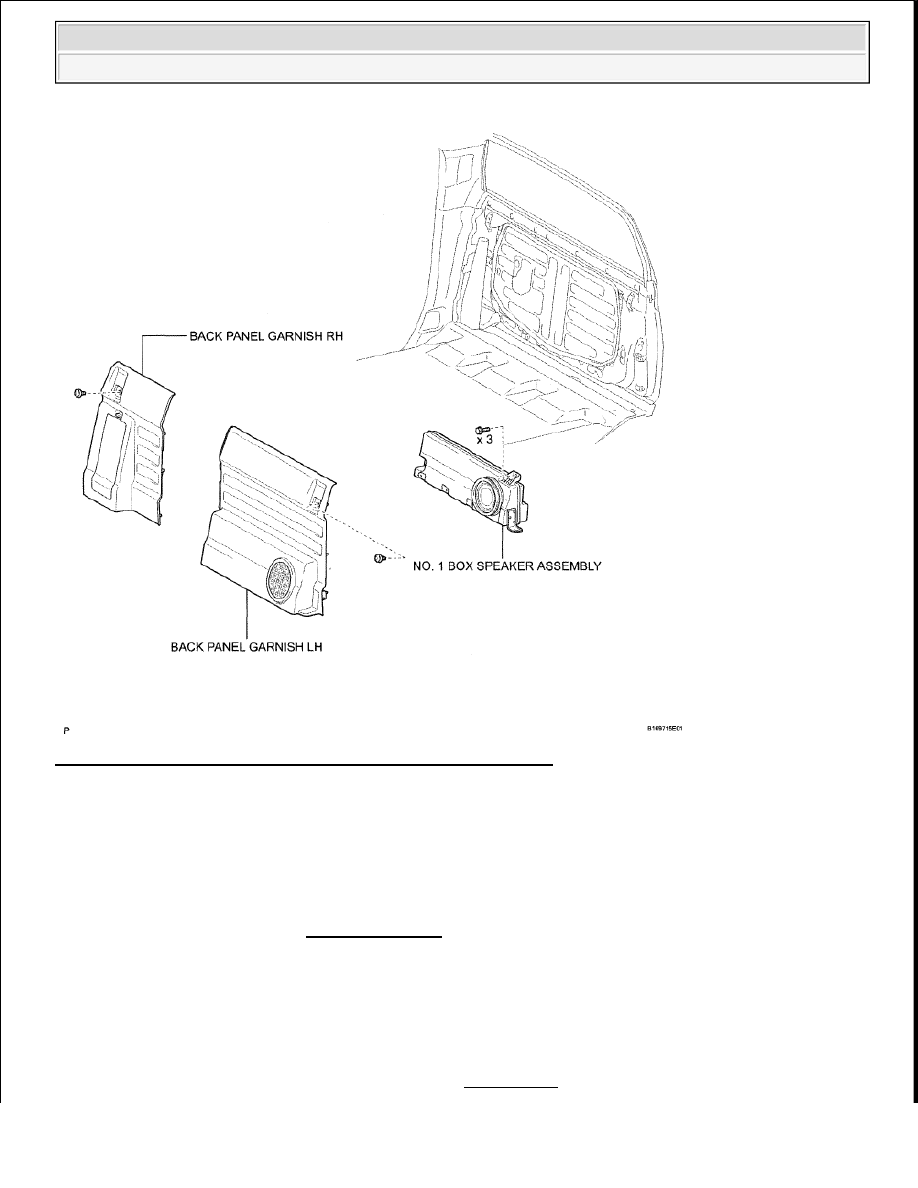

Fig. 318: Identifying Floor Speaker (For CrewMax) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE BACK PANEL GARNISH RH (See REMOVAL )

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra
