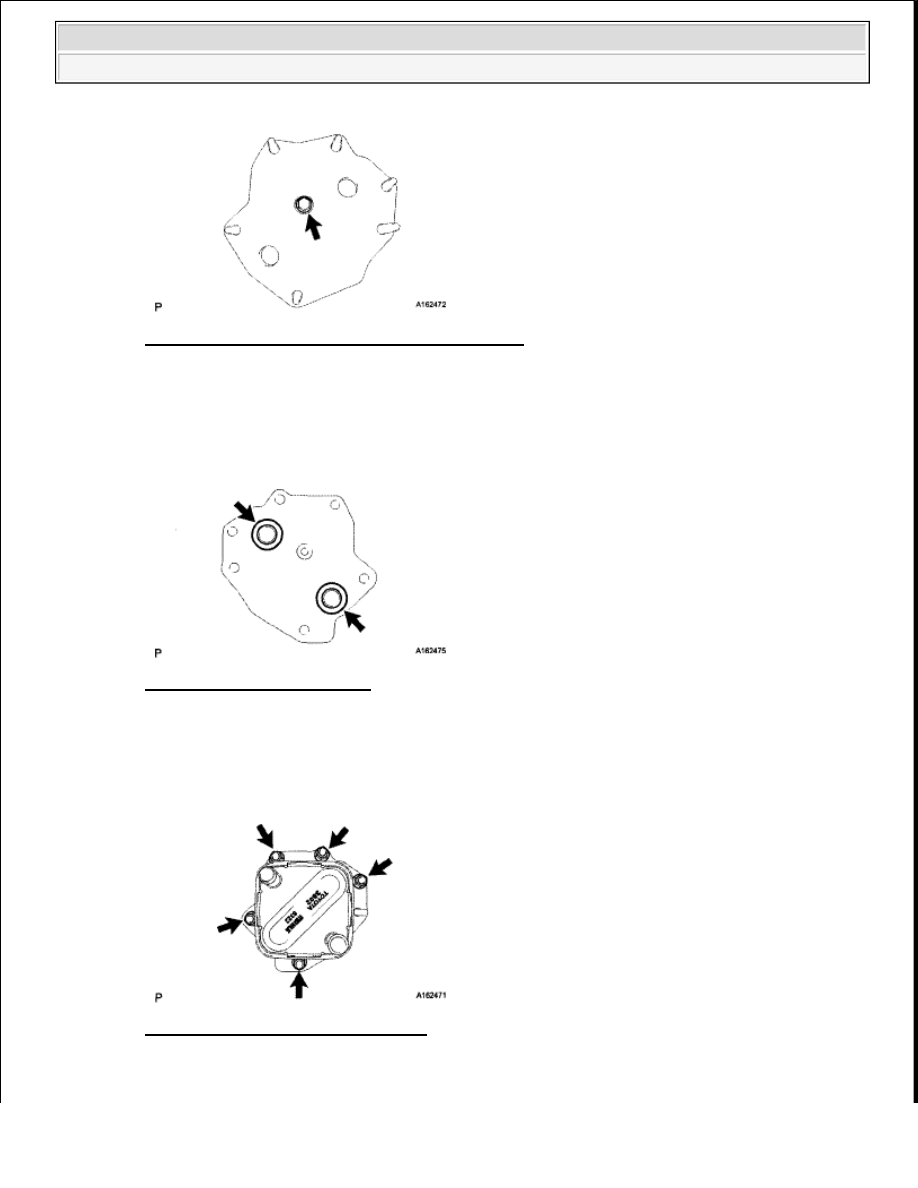

Fig. 152: Identifying Oil Filter Bracket With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL OIL COOLER ASSEMBLY

a

Apply a light coat of engine oil to 2 new O-rings

b

Install the 2 O-rings to the oil cooler

Fig. 153: Identifying O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the oil cooler with the 5 nuts

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 154: Identifying Oil Cooler Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































3

INSTALL OIL FILTER BRACKET

a

Apply a light coat of engine oil to 2 new O-rings

b

Install the 2 O-rings to the timing chain cover

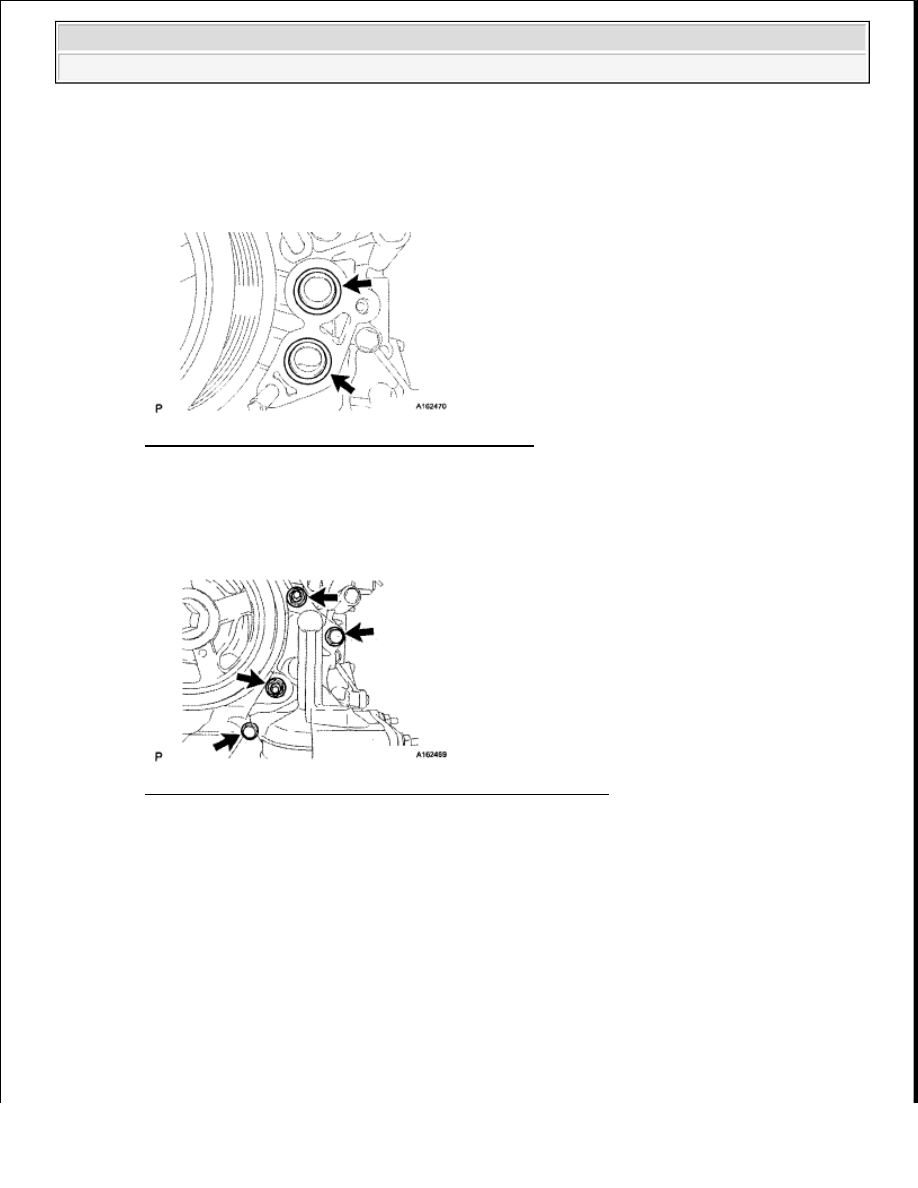

Fig. 155: Identifying Timing Chain Cover O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the oil filter bracket with the 2 nuts and 2 bolts

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

Fig. 156: Identifying Oil Filter Bracket With Nuts And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

INSTALL NO. 1 OIL COOLER BRACKET

a

Connect the ground wire to the cylinder block

b

Install the oil cooler bracket with the 2 nuts

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































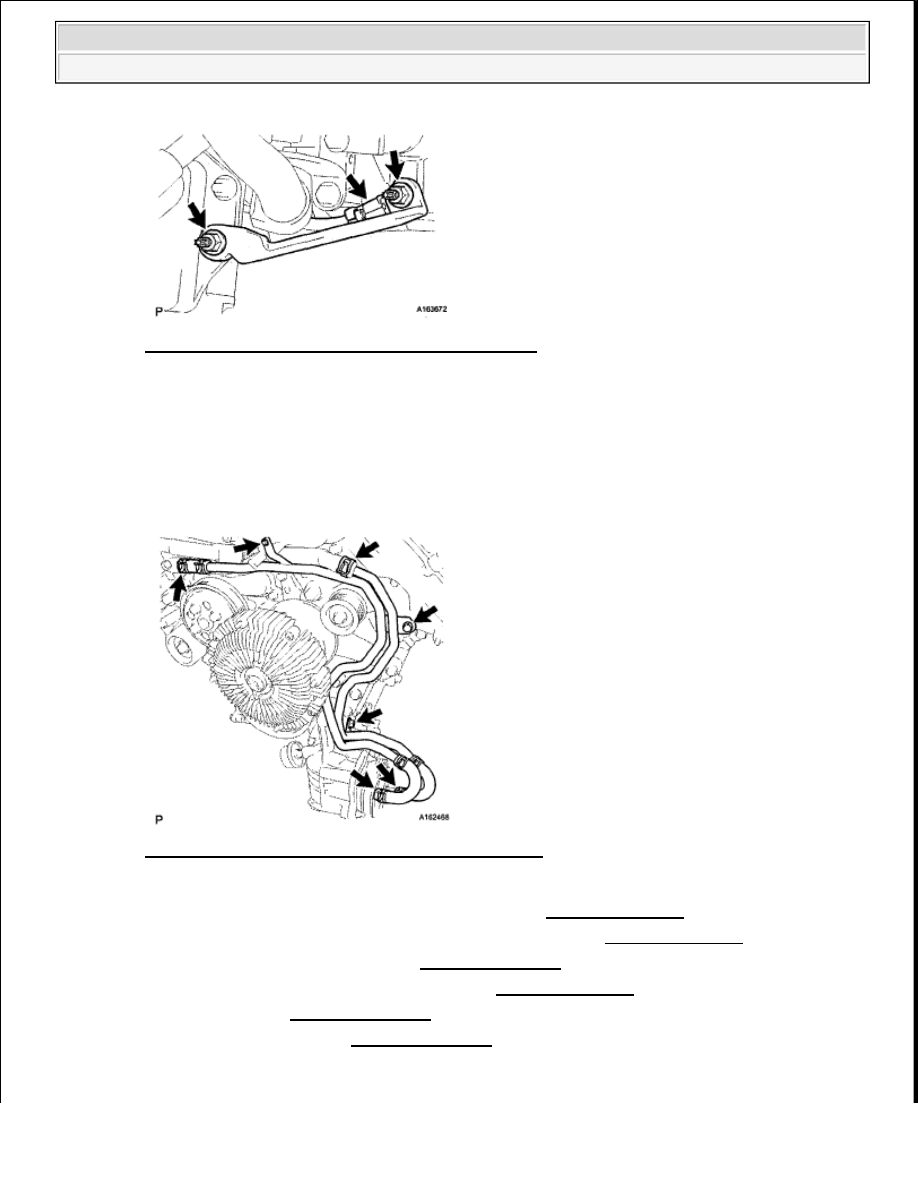

Fig. 157: Identifying Oil Cooler Bracket With Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

INSTALL NO. 2 WATER BYPASS PIPE

a

Connect the 4 hoses

b

Install the water bypass hose with the 3 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 158: Identifying Water Bypass Hose With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

CONNECT COOLER COMPRESSOR ASSEMBLY (see INSTALLATION )

7

INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY (see INSTALLATION )

8

INSTALL OIL FILTER ELEMENT (see REPLACEMENT )

9

INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

10

ADD ENGINE OIL (see REPLACEMENT )

11

ADD ENGINE COOLANT (See REPLACEMENT )

12

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































13

INSPECT FOR OIL LEAK (see REPLACEMENT )

14

CHECK ENGINE OIL LEVEL (see LUBRICATION SYSTEM )

15

INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

16

INSTALL NO. 1 ENGINE UNDER COVER (see REPLACEMENT )

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
