b

Engine Room LH Side:

1

Connect the cooler compressor connector

2

Connect the 3 clamps

3

Connect the camshaft position sensor connector

4

Connect the 2 camshaft timing oil control valve connectors

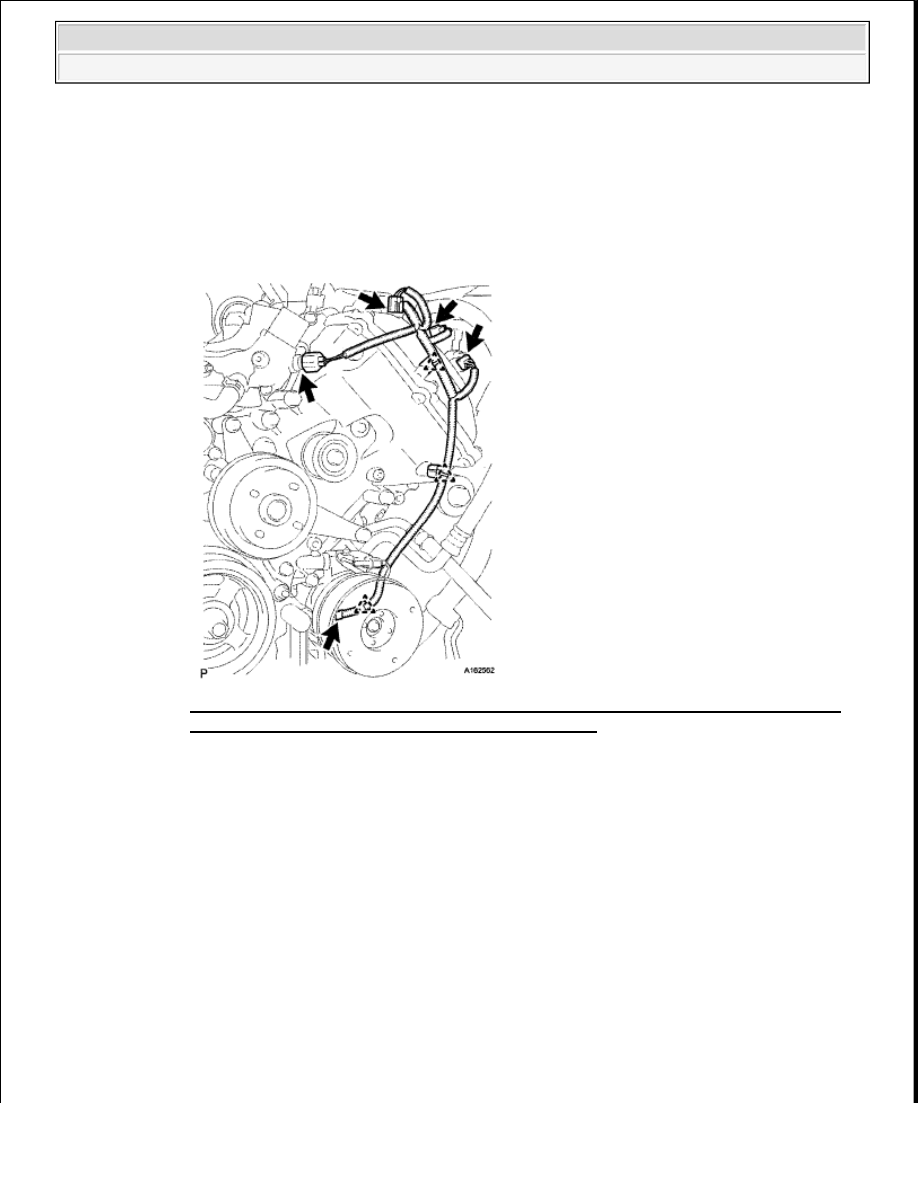

Fig. 131: Identifying Camshaft Position Sensor, Engine Coolant Temperature Sensor
And Camshaft Timing Oil Control Valve Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

Connect the engine coolant temperature sensor connector

6

Connect the 4 clamps

7

Install the ground wire with the 2 bolts

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

8

Connect the noise filter connector

9

Connect the 2 VVT sensor connectors



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































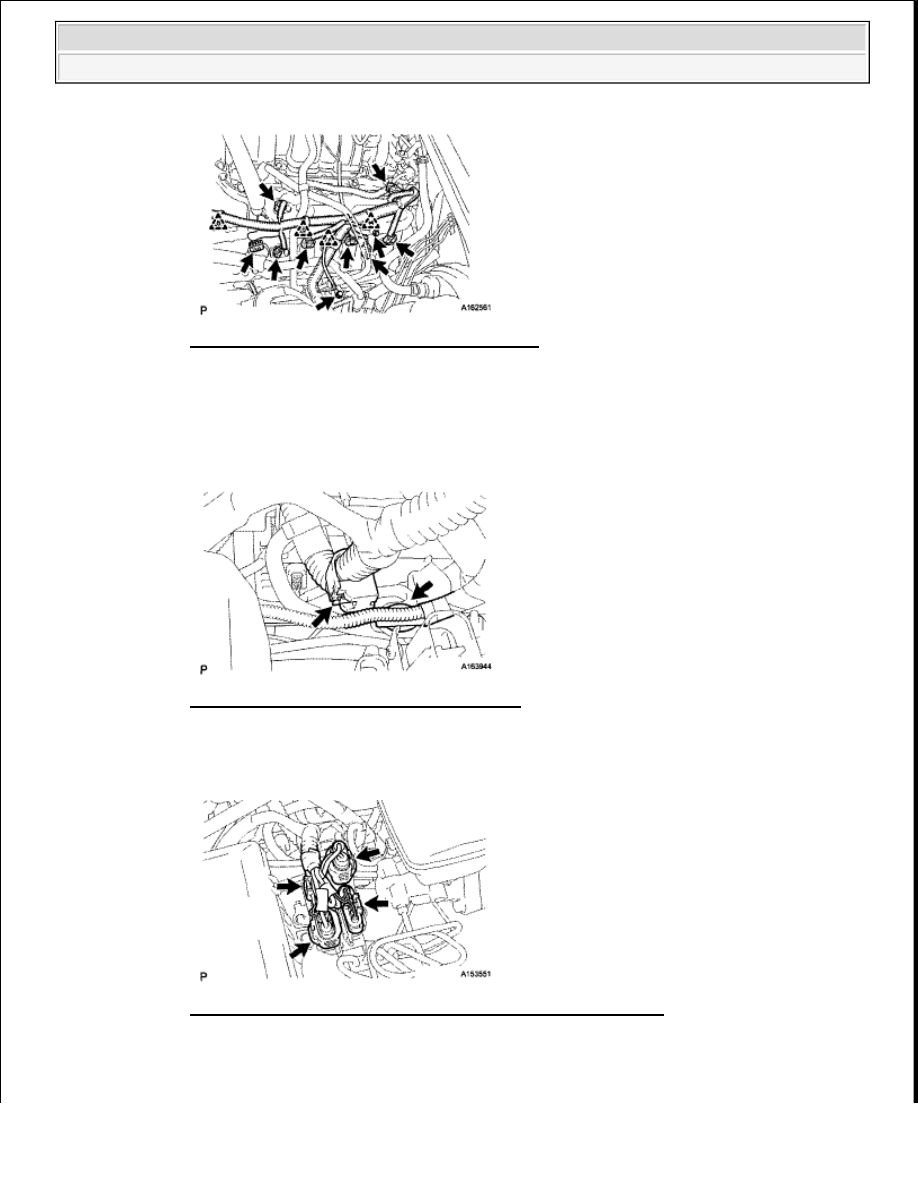

Fig. 132: Identifying VVT Sensor Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

Connect the 4 ignition coil connectors

11

Connect the injector connector

12

Connect the 2 wire harness clamps

Fig. 133: Identifying Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13

Connect the 4 air injection control driver connectors

Fig. 134: Identifying Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14

Connect the 2 connectors and attach the 2 clamps to the engine room junction block



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































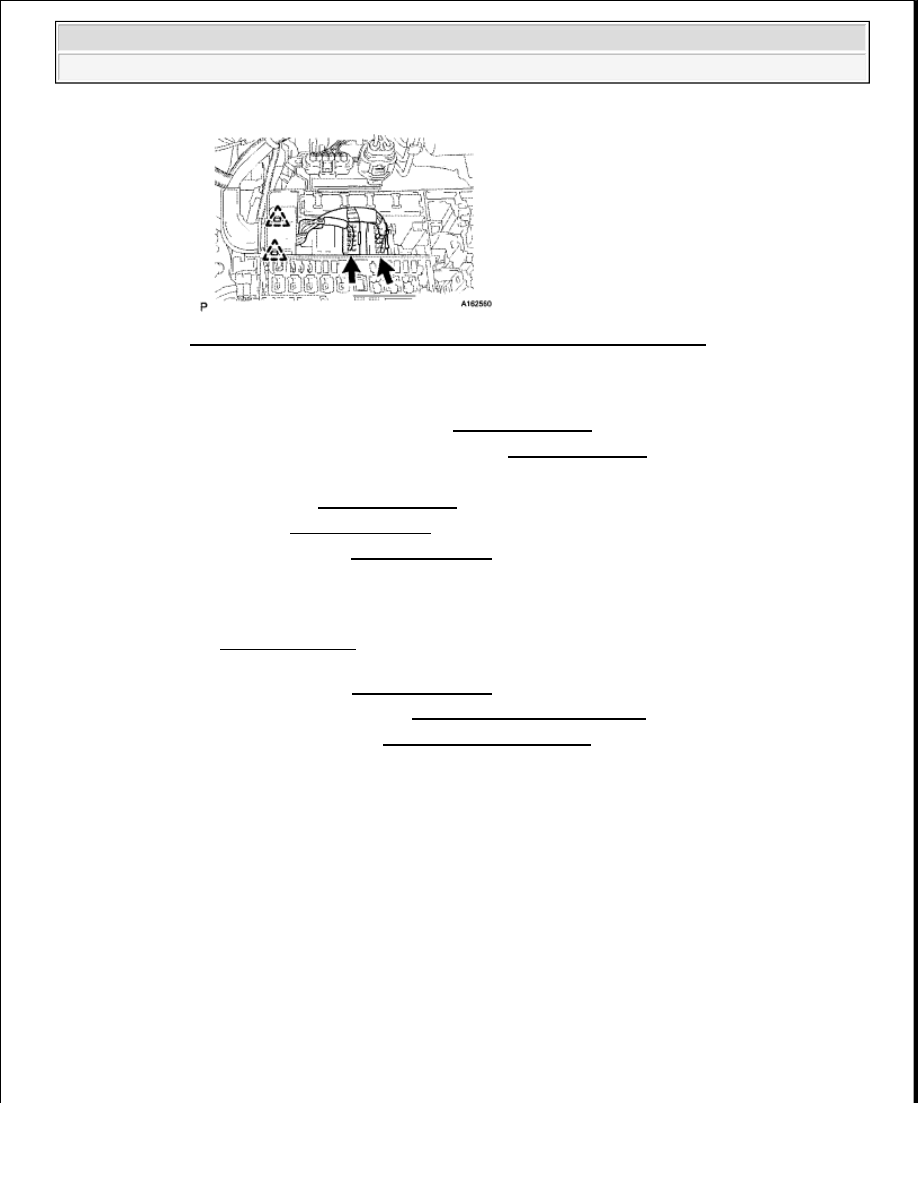

Fig. 135: Identifying Engine Room Junction Block And Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

Install the engine room relay block cover

32

INSTALL AIR CLEANER ASSEMBLY (See INSTALLATION )

33

INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

34

INSTALL RADIATOR ASSEMBLY

a

Install the radiator (See INSTALLATION )

35

ADD ENGINE OIL (see REPLACEMENT )

36

ADD ENGINE COOLANT (See REPLACEMENT )

37

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

38

INSPECT FOR OIL LEAK (see REPLACEMENT )

39

INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

40

CHECK ENGINE OIL LEVEL (see LUBRICATION SYSTEM )

ENGINE OIL COOLER

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































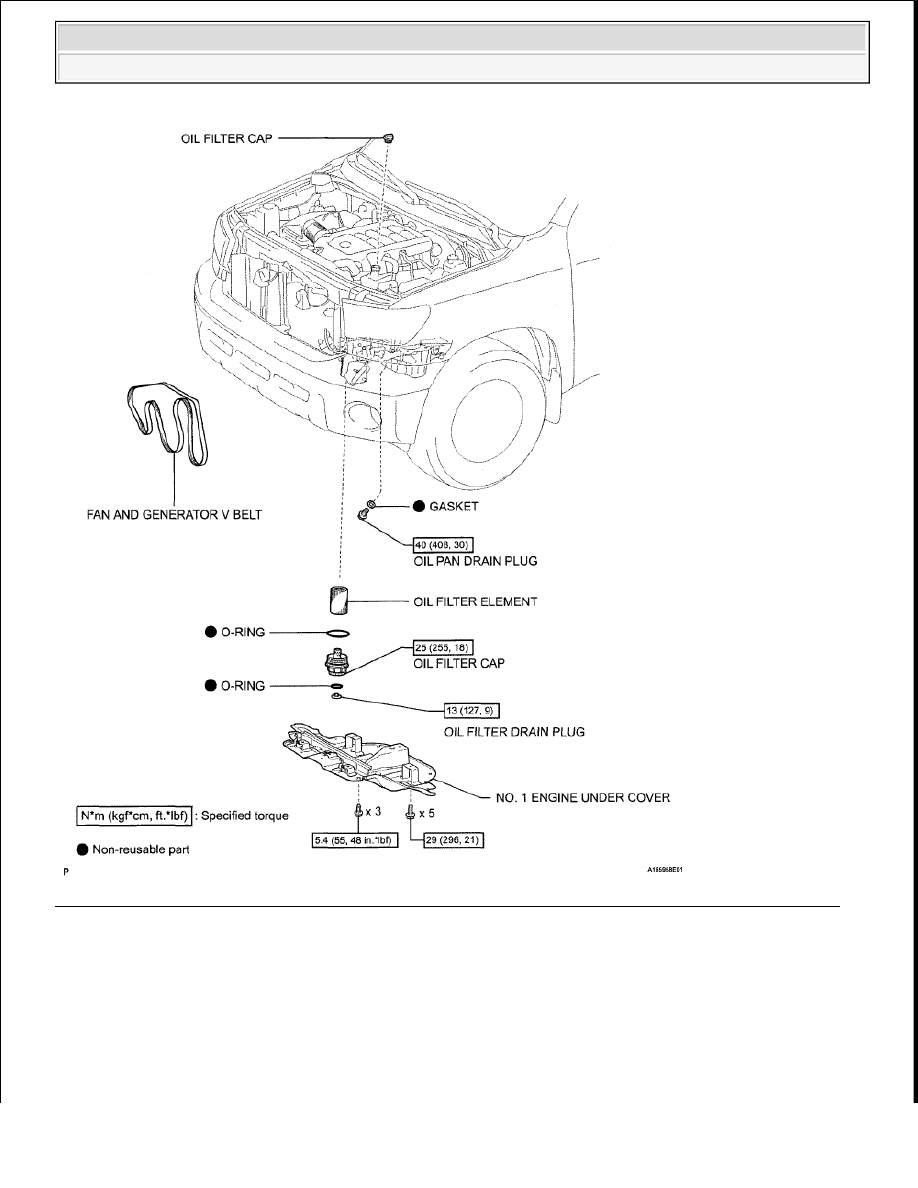

Fig. 136: Identifying Engine Oil Cooler Replacement Components With Torque Specifications (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
