HINT:

Use a container to catch the draining oil

d

Check that oil is drained from the oil filter  Then disconnect the pipe and remove the O-ring, as
shown in the illustration

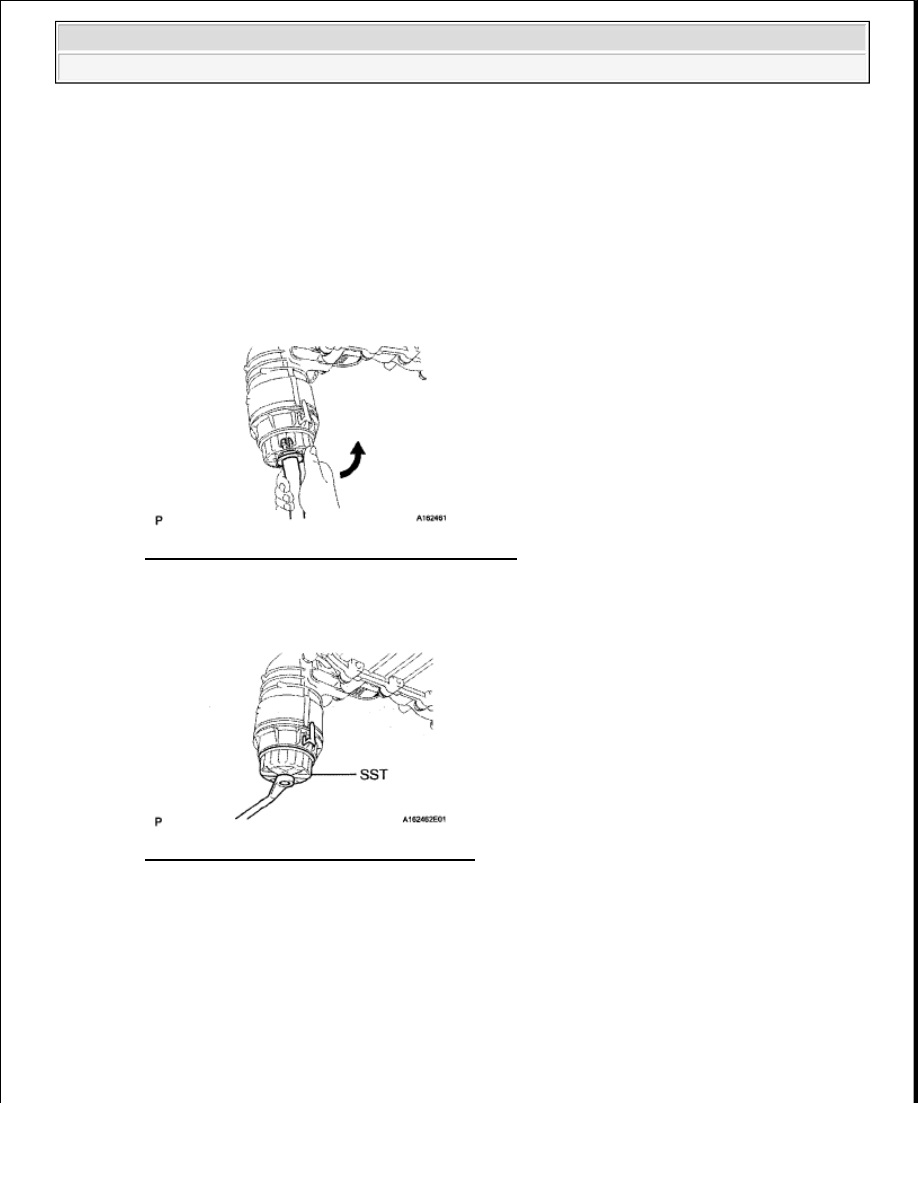

Fig. 7: Removing Oil Drain Pipe From Oil Filter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Using SST, remove the oil filter cap

Fig. 8: Removing Oil Filter Cap Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SST 09228-06501

f

Remove the oil filter element and O-ring from the oil filter cap

NOTE:

If the O-ring is removed with the drain plug, install the O-ring
together with the pipe.

NOTE:

Do not remove the oil filter bracket clip.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra





























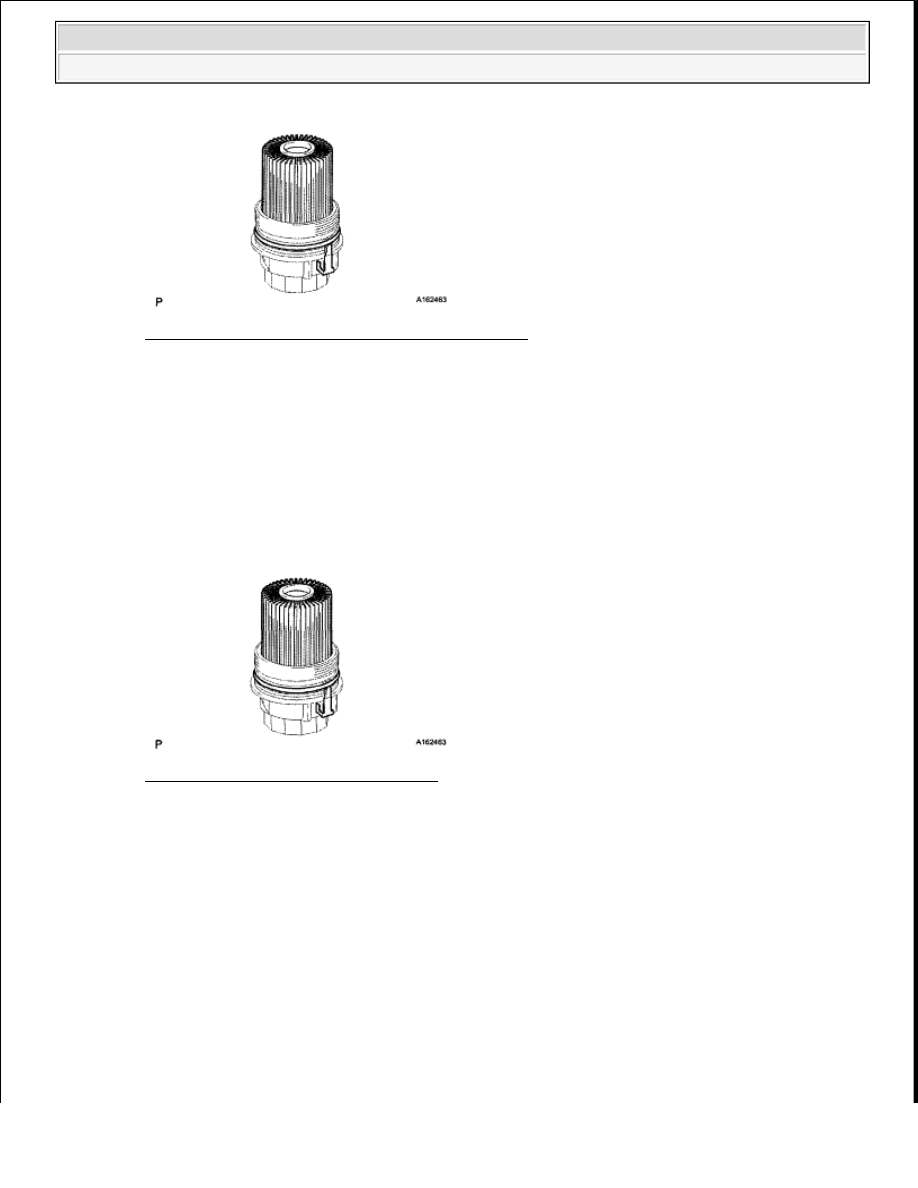

Fig. 9: Identifying Oil Filter Element And O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

INSTALL OIL FILTER ELEMENT

a

Clean the inside of the oil filter cap, its threads and its O-ring groove

b

Apply a small amount of engine oil to a new O-ring and install it to the oil filter cap

c

Set a new oil filter element to the oil filter cap

Fig. 10: Identifying Oil Filter Element
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove any dirt or foreign matter from the installation surface of the engine

e

Apply a small amount of engine oil to the O-ring again and temporarily install the oil filter cap

f

Using SST, tighten the oil filter cap

NOTE:

Be sure to remove the O-ring for the cap by hand, without using any
tools, to prevent damage to the cap's O-ring groove.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra





























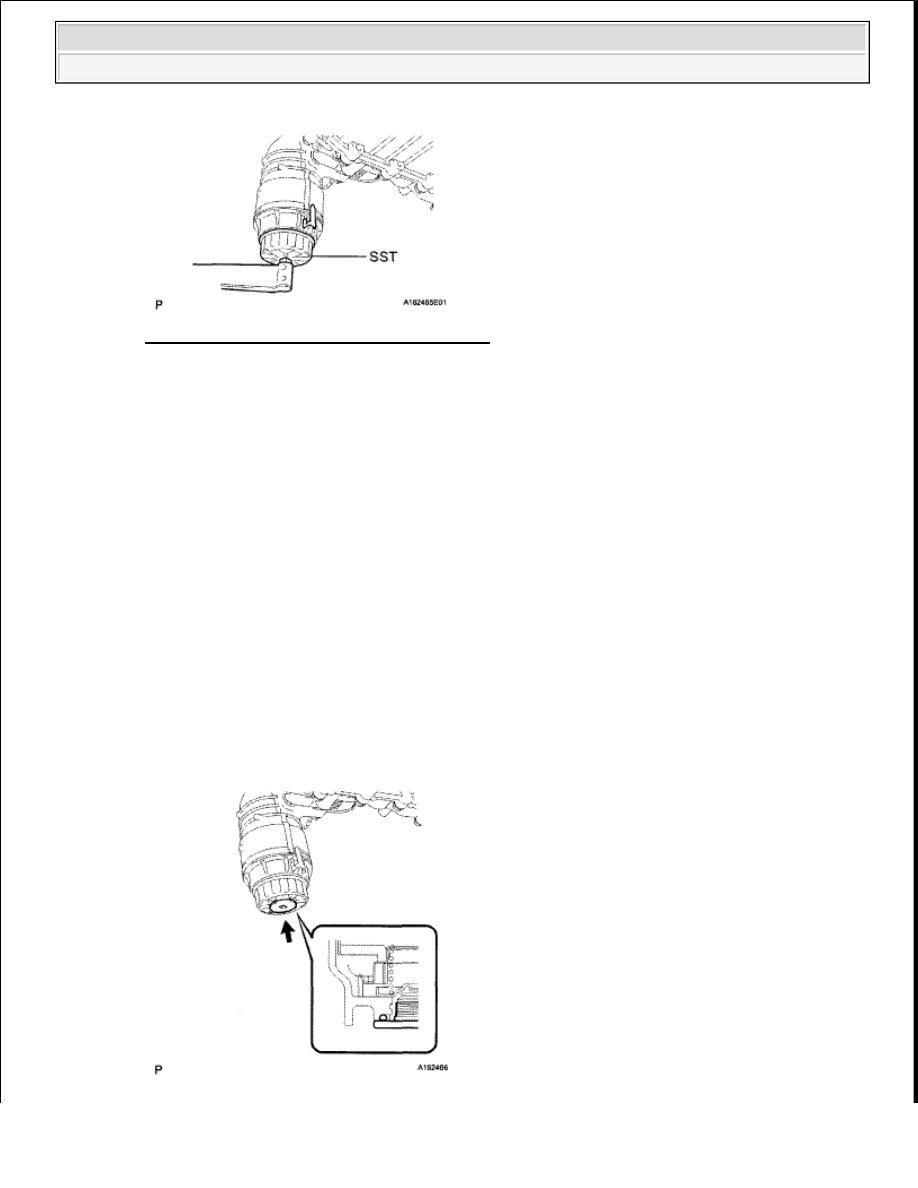

Fig. 11: Tightening Oil Filter Cap Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SST 09228-06501

Torque: 25 N*m (255 kgf*cm, 18 ft.*lbf)

g

Apply a small amount of engine oil to a new drain plug O-ring, and install it to the oil filter cap

h

Install the oil filter drain plug

NOTE:



When tightening the oil filter cap, do not remove the oil filter
bracket clip.



Make sure that the oil filter is installed securely as shown in the
illustration.



Be careful that the O-ring does not get caught between any
surrounding parts.

NOTE:

Before installing the O-ring, remove any dirt or foreign matter from
the installation surface of the oil filter cap.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra





























Fig. 12: Identifying Oil Filter Drain Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)

5

ADD ENGINE OIL

a

Add fresh oil

Standard oil grade

ENGINE OIL GRADE SPECIFICATION

Standard oil capacity

ENGINE OIL CAPACITY CHART

b

Install the oil filler cap

6

INSPECT FOR OIL LEAK

a

Start the engine  Make sure that there are no oil leaks from the area that was worked on

7

INSPECT ENGINE OIL LEVEL (see LUBRICATION SYSTEM )

8

INSTALL NO. 1 ENGINE UNDER COVER

a

Hook the engine under cover to the vehicle body as shown in the illustration

NOTE:

Be careful that the O-ring does not get caught between any
surrounding parts.

Oil Grade

Oil Viscosity (SAE)

ILSAC multigrade engine

oil

OW-20

5W-20

(OW-20 is best choice for fuel economy and good starting in cold

weather )

Item

Specified Condition

Drain and refill with oil filter change

7 0 liters (7 4 US qts, 6 2 Imp  qts)

Drain and refill without oil filter change 6 6 liters (7 0 US qts, 5 8 Imp  qts)
Dry fill

8 4 liters (8 9 US qts, 7 4 Imp  qts)
