Toyota Tundra. Manual - part 2297

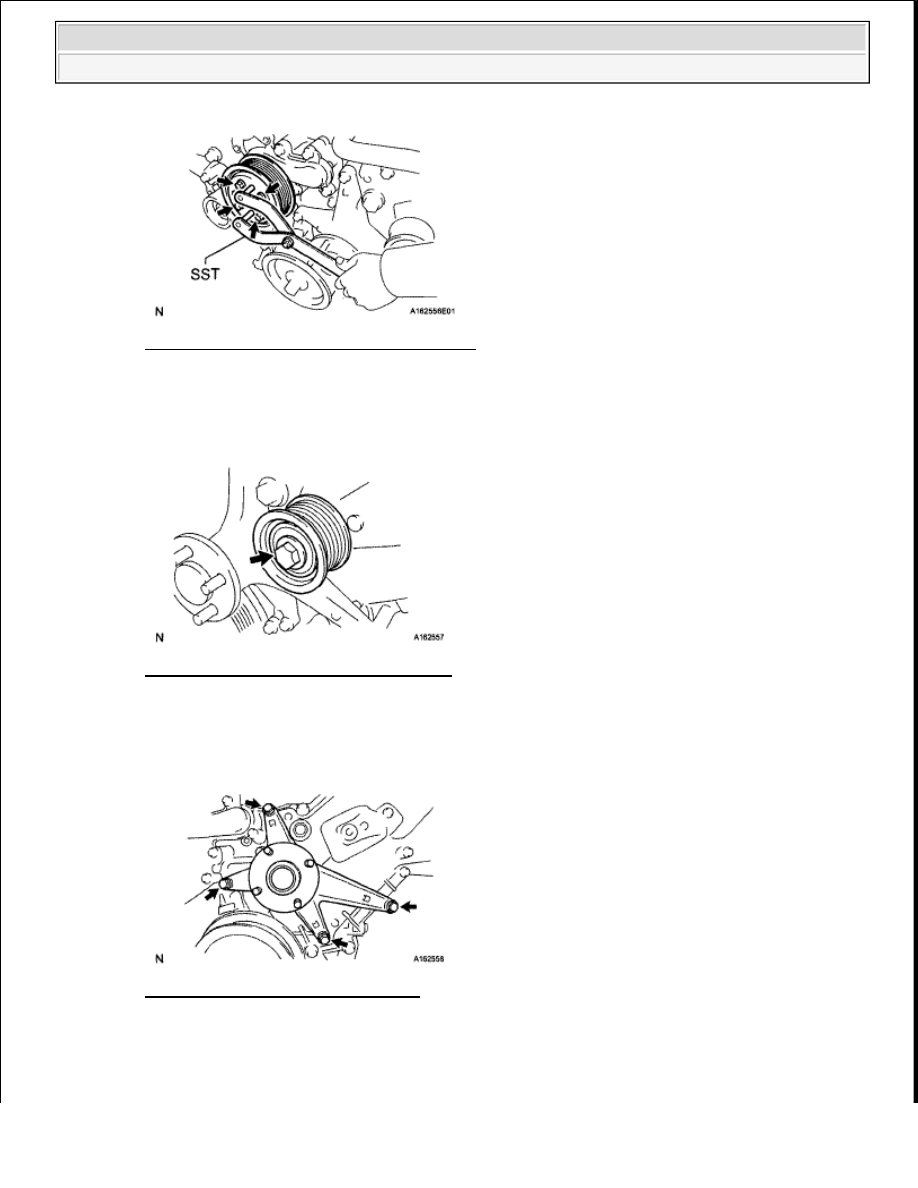

Fig. 60: Locating Water Pump Pulley Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31

REMOVE NO. 1 IDLER PULLEY SUB-ASSEMBLY

a

Remove the bolt and idler pulley

Fig. 61: Locating No. 1 Idler Pulley Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32

REMOVE FAN BRACKET ASSEMBLY

a

Remove the 4 bolts and fan bracket

Fig. 62: Locating Fan Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33

REMOVE V-RIBBED BELT TENSIONER ASSEMBLY

a

Remove the standard bolt, 6 mm hexagon bolt and belt tensioner



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































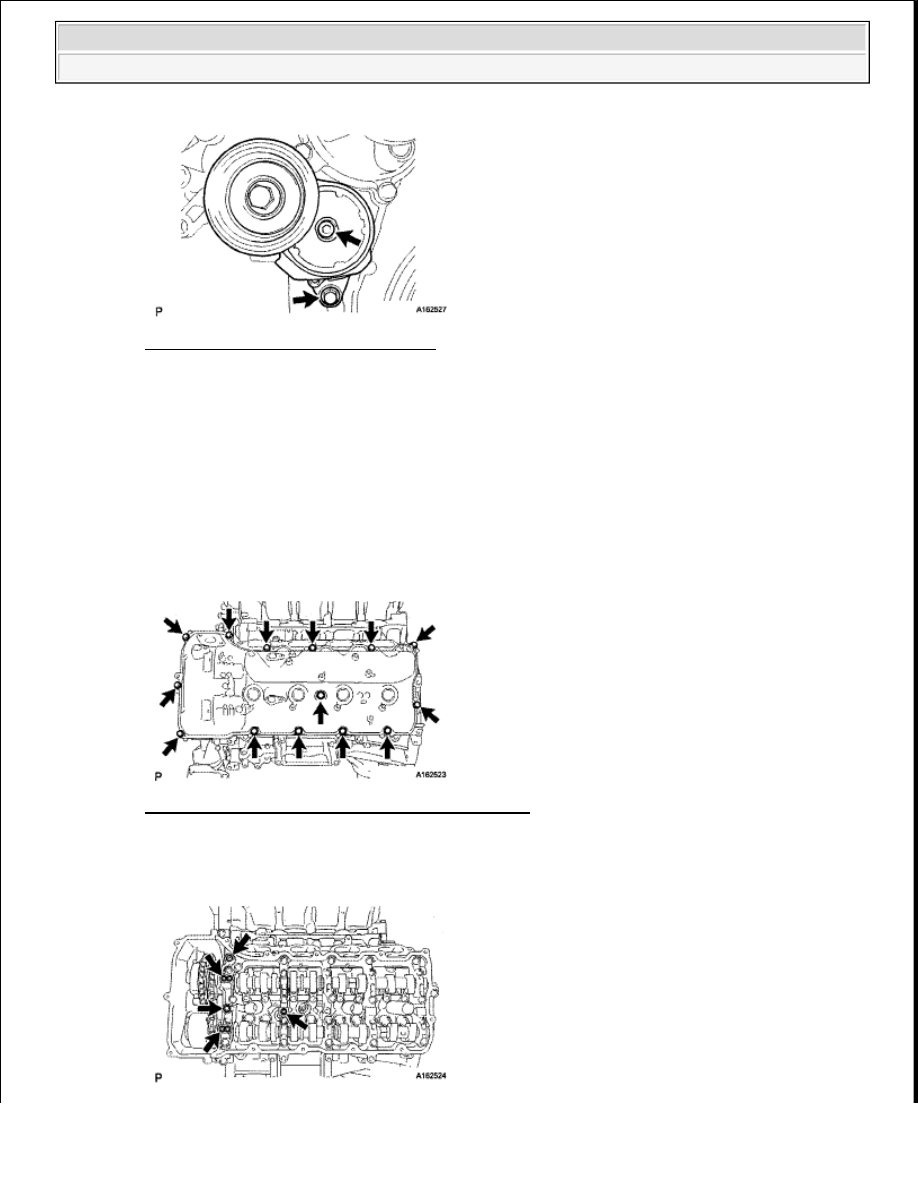

Fig. 63: Locating Belt Tensioner Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34

REMOVE IGNITION COIL ASSEMBLY

a

Remove the 8 bolts and 8 ignition coils

35

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY LH

a

Remove the 14 bolts, seal washer, cylinder head cover and gasket

HINT:

Make sure the removed parts are returned to the same places they were removed from

Fig. 64: Locating Cylinder Head Cover Bolts - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 5 gaskets from the camshaft bearing caps (No  2, No  3)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Fig. 65: Locating Camshaft Bearing Cap Gaskets
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY RH

a

Remove the bolt and noise filter

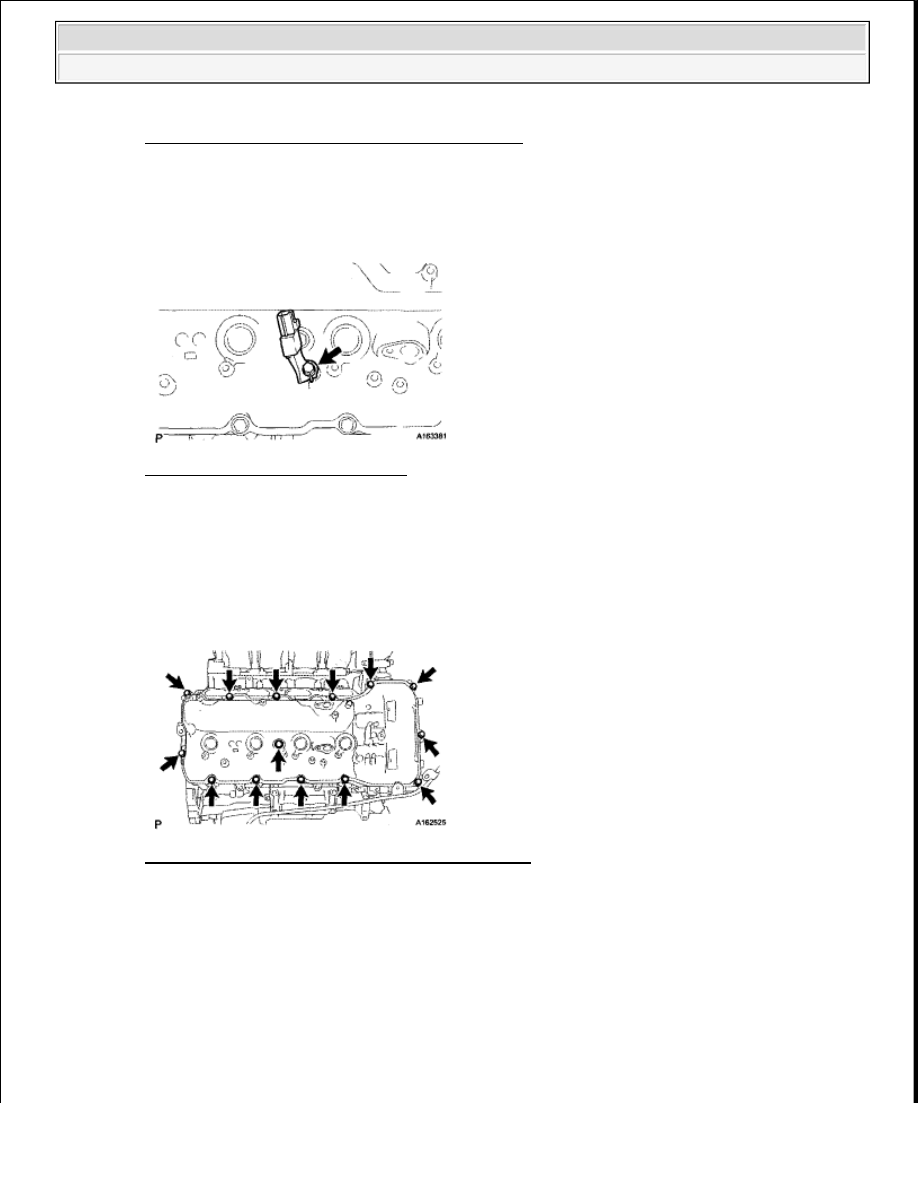

Fig. 66: Locating Noise Filter Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 14 bolts, seal washer, cylinder head cover and gasket

HINT:

Make sure the removed parts are returned to the same places they were removed from

Fig. 67: Locating Cylinder Head Cover Bolts - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Remove the 5 gaskets from the camshaft bearing caps (No  1, No  3)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Fig. 68: Locating Camshaft Bearing Cap Gaskets
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

37

REMOVE CRANKSHAFT PULLEY

a

Using SST, loosen the crankshaft pulley set bolt

SST 09213-70011, 09330-00021

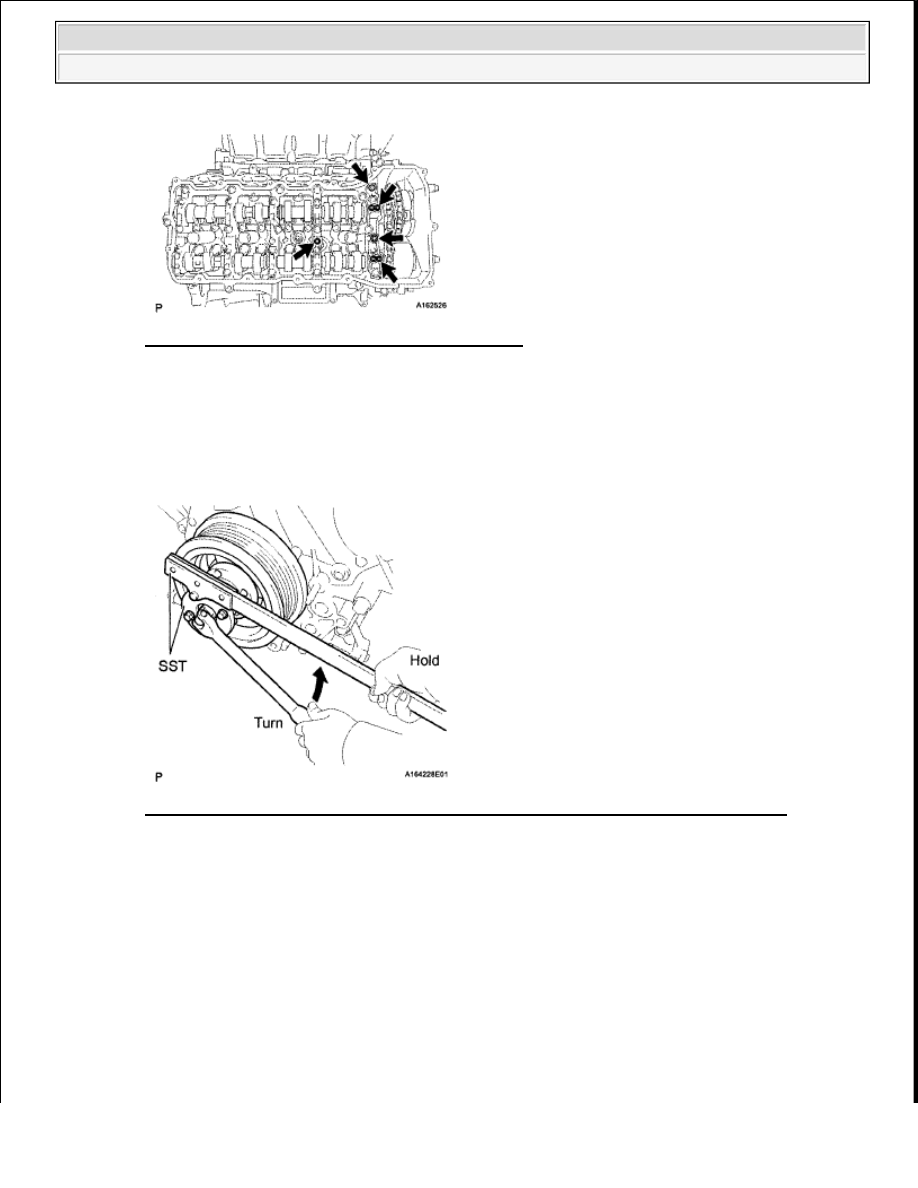

Fig. 69: Loosening Crankshaft Pulley Set Bolt Using SST 09213-70011, 09330-00021
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Partially install the pulley set bolt to the crankshaft until 2 or 3 threads are engaged

c

Using the pulley set bolt and SST, remove the crankshaft pulley

SST 09950-50013 (09951-05010, 09952-05010, 09953-05010, 09954-05011)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra
