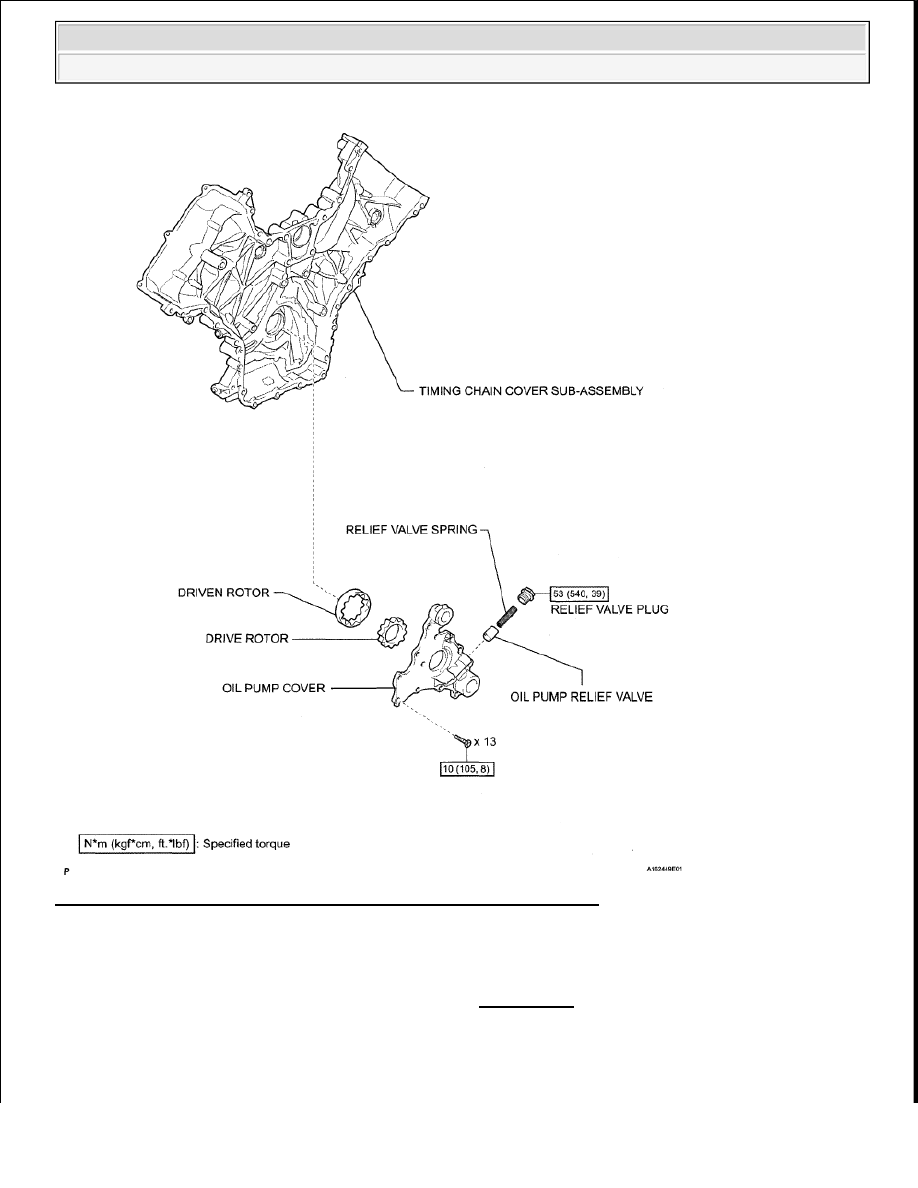

Fig. 35: Identifying Oil Pump Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCHARGE FUEL SYSTEM PRESSURE (See REMOVAL )

2

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



When disconnecting the cable some systems need to be initialized



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































3

DRAIN ENGINE OIL (See REPLACEMENT )

4

DRAIN ENGINE COOLANT (See COOLANT )

5

REMOVE RADIATOR ASSEMBLY

a

Remove the radiator (See REMOVAL )

6

REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

7

REMOVE AIR CLEANER ASSEMBLY (See REMOVAL )

8

DISCONNECT ENGINE WIRE

a

Engine Room LH Side:

1

Remove the engine room relay block cover

2

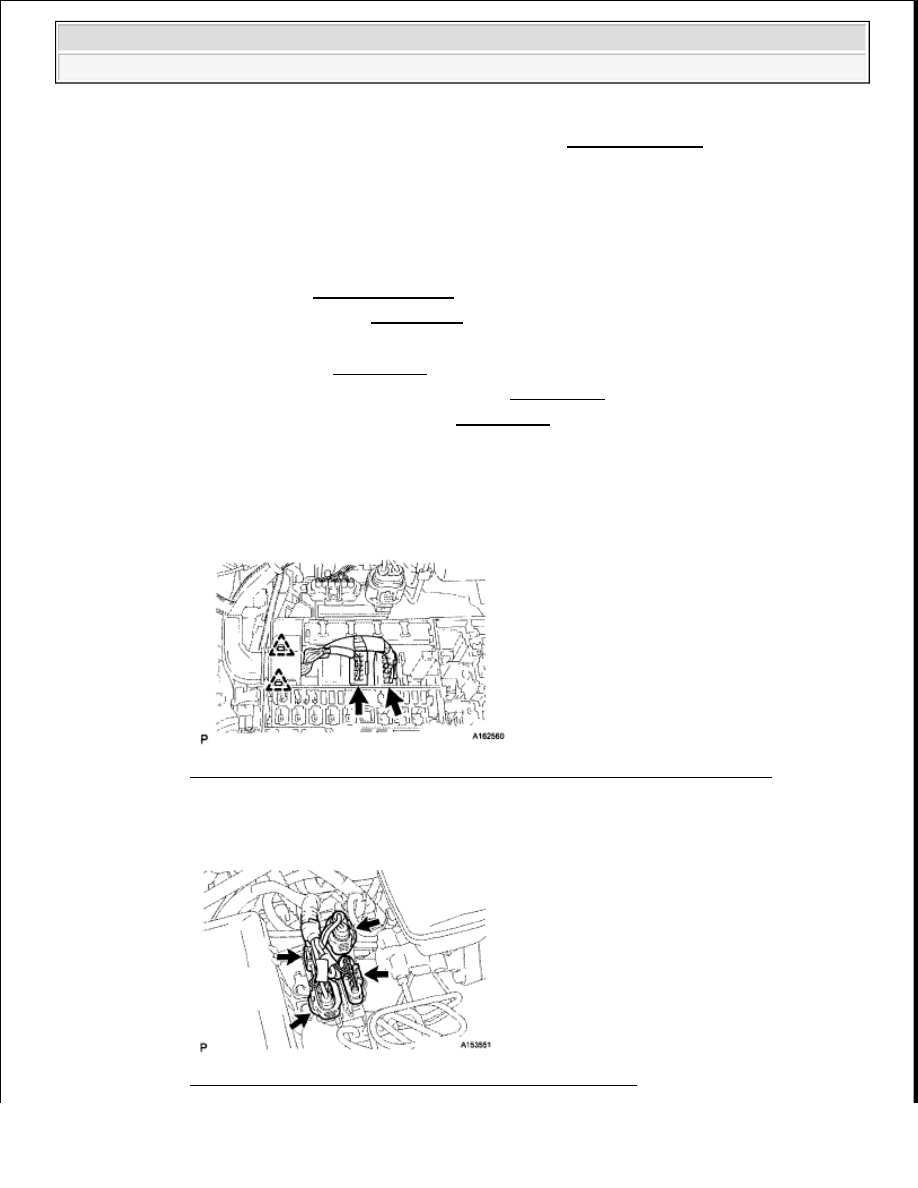

Disconnect the 2 connectors and detach the 2 clamps from the engine room junction block

Fig. 36: Locating Connectors And Clamps On Engine Room Junction Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

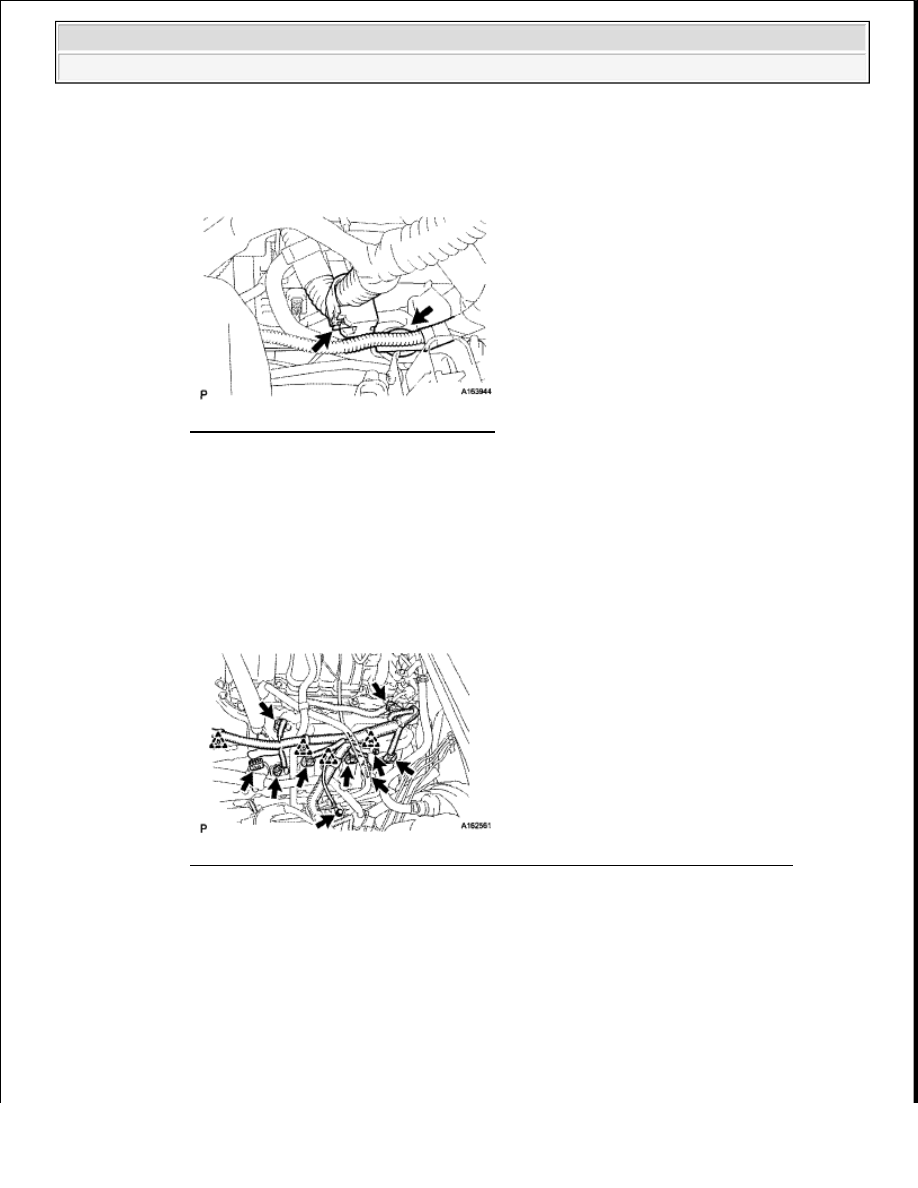

Disconnect the 4 air injection control driver connectors

Fig. 37: Locating Air Injection Control Driver Connectors

after the cable is reconnected (See INITIALIZATION ).



After the ignition switch is turned off, the navigation system requires
approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch off, wait 90
seconds or more before disconnecting the cable from the negative (-)
battery terminal.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

Disconnect the 2 wire harness clamps

Fig. 38: Locating Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

Disconnect the injector connector

6

Disconnect the 4 ignition coil connectors

7

Disconnect the 2 VVT sensor connectors

8

Disconnect the 4 clamps

9

Remove the 2 bolts and ground wire

10

Disconnect the noise filter connector

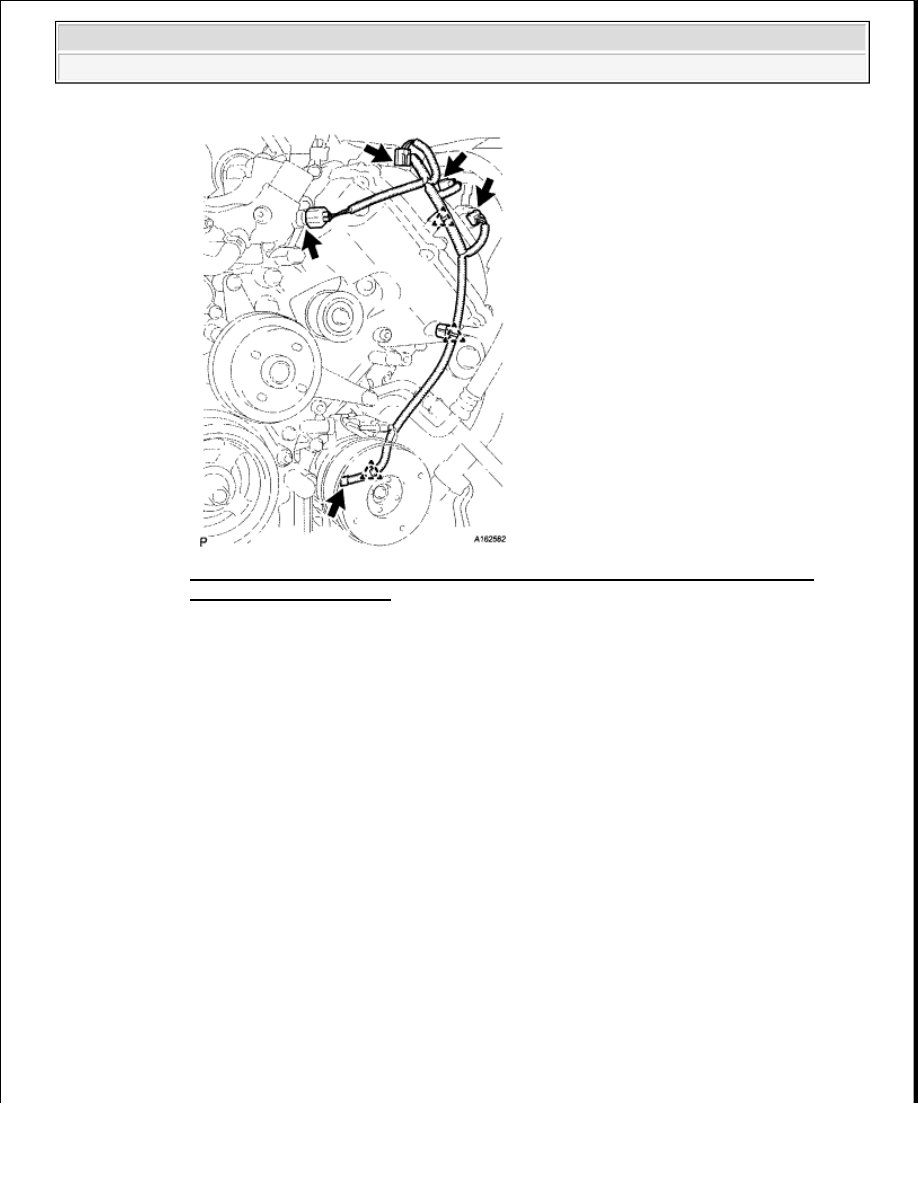

Fig. 39: Locating Ignition Coil, VVT Sensor And Noise Filter Connectors (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

Disconnect the engine coolant temperature sensor connector

12

Disconnect the 2 camshaft timing oil control valve connectors

13

Disconnect the camshaft position sensor connector

14

Disconnect the 3 clamps

15

Disconnect the cooler compressor connector



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Fig. 40: Locating Engine Coolant Temperature Sensor And Camshaft Timing Oil
Control Valve Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Engine Room RH Side:

1

Disconnect the 2 camshaft timing oil control valve connectors

2

Disconnect the 4 ignition coil connectors

3

Disconnect the injector connector

4

Disconnect the 2 VVT sensor connectors

5

Disconnect the noise filter connector

6

Remove the 2 bolts and ground wire

7

Disconnect the 2 air pump connectors

8

Disconnect the throttle position sensor and throttle control motor connector

9

Disconnect the 5 clamps



2009 Toyota Tundra
