9.0 N*m (92 kgf*cm, 81 in.*lbf)

for nut

10 N*m (102 kgf*cm, 7 ft.*lbf)

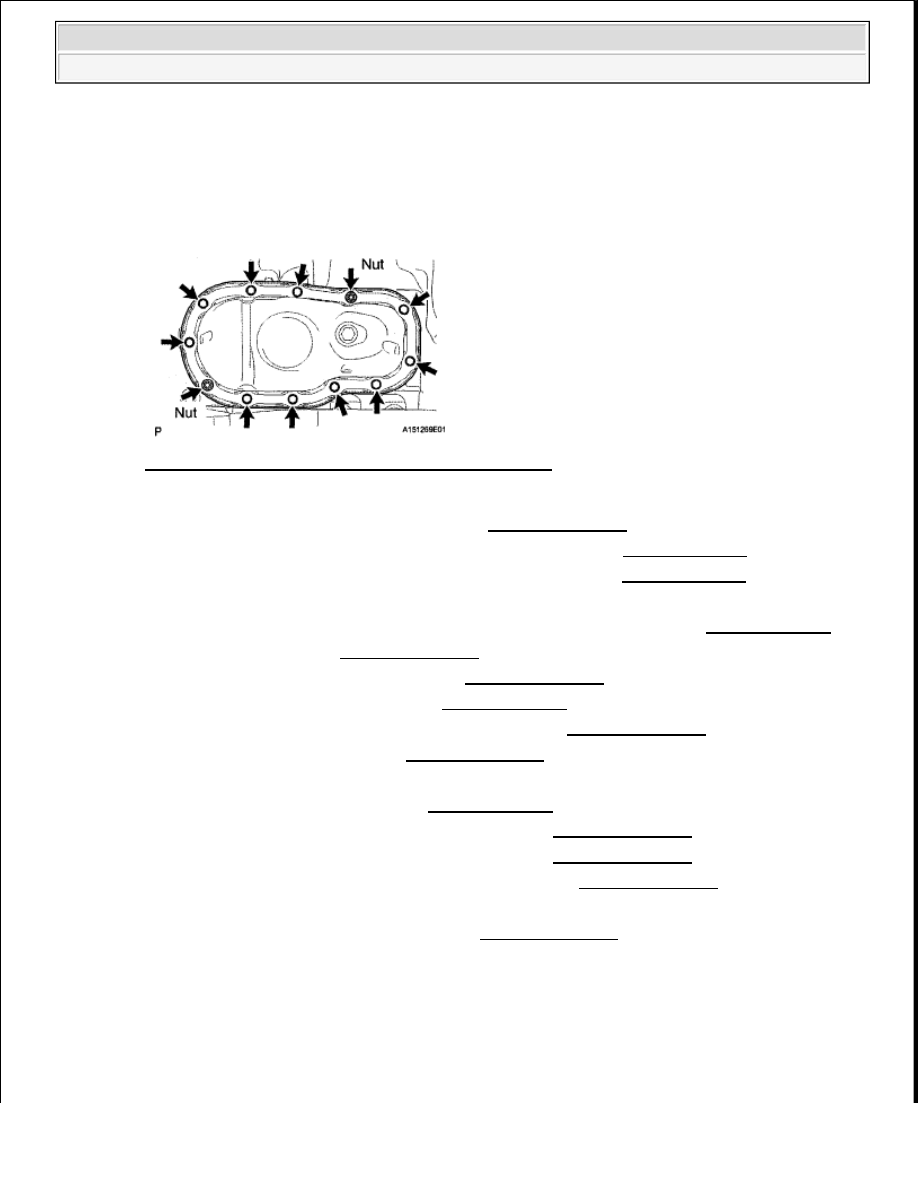

Fig. 45: Identifying Engine Assembly Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL ENGINE OIL DIPSTICK GUIDE (See INSTALLATION )

7. INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY RH (See REASSEMBLY )

8. INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY LH (See REASSEMBLY )

9. INSTALL VVT SENSOR (See INSTALLATION )

10. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (See REASSEMBLY )

11. INSTALL SPARK PLUG (See INSTALLATION )

12. INSTALL IGNITION COIL ASSEMBLY (See INSTALLATION )

13. INSTALL WATER INLET HOUSING (See REASSEMBLY )

14. INSTALL OIL FILTER BRACKET SUB-ASSEMBLY (See INSTALLATION )

15. CONNECT OIL COOLER HOSE (See INSTALLATION )

16. CONNECT NO. 2 OIL COOLER HOSE

17. INSTALL CRANKSHAFT PULLEY (See REASSEMBLY )

18. INSTALL NO. 1 IDLER PULLEY SUB-ASSEMBLY (See INSTALLATION )

19. INSTALL NO. 2 IDLER PULLEY SUB-ASSEMBLY (See INSTALLATION )

20. INSTALL V-RIBBED BELT TENSIONER ASSEMBLY (See INSTALLATION )

21. INSTALL ENGINE ASSEMBLY

a. Install the engine assembly to the vehicle (see INSTALLATION ).

ENGINE OIL COOLER

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra































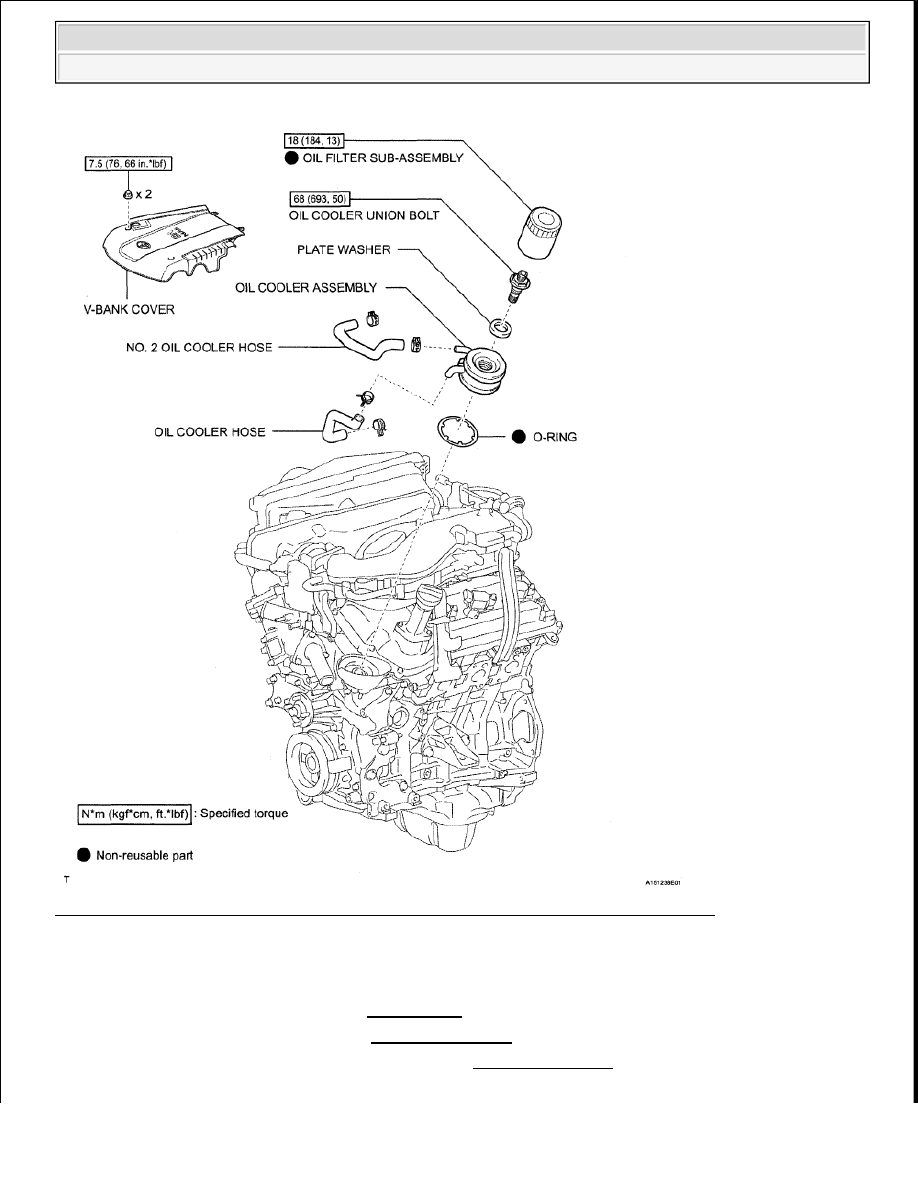

Fig. 46: Identifying ENGINE OIL COOLER Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE V-BANK COVER (See REMOVAL )

2. DRAIN ENGINE COOLANT (See REPLACEMENT )

3. REMOVE OIL FILTER SUB-ASSEMBLY (see REPLACEMENT )

4. REMOVE OIL COOLER ASSEMBLY



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra































a. Disconnect the oil cooler hose and No. 2 oil cooler hose from the oil cooler.

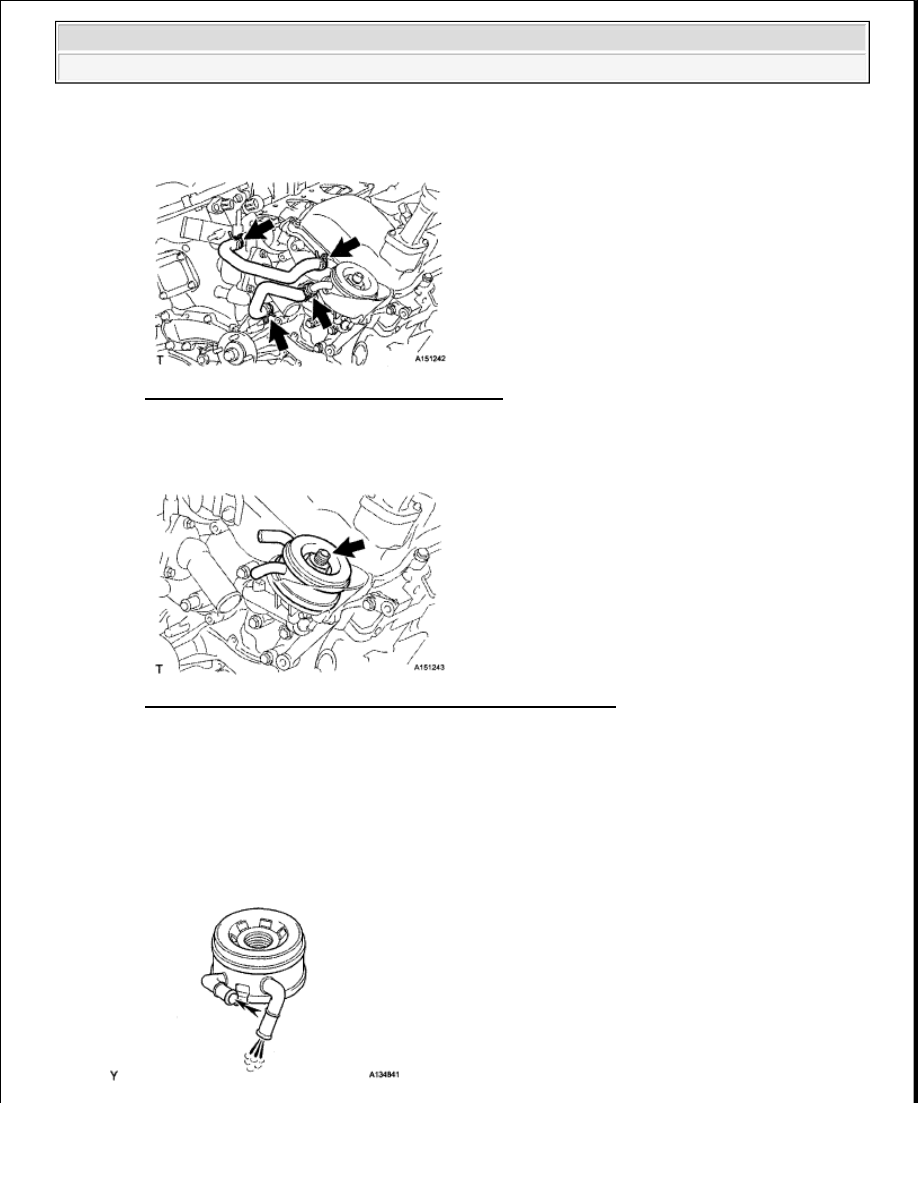

Fig. 47: Identifying Oil Cooler Hose And No. 2
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the union bolt, plate washer and oil cooler.

Fig. 48: Identifying Union Bolt, Plate Washer And Oil Cooler
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the O-ring from the oil cooler.

INSPECTION

1. INSPECT OIL COOLER ASSEMBLY

a. Check the oil cooler for damage and clogging. If necessary, replace the oil cooler.



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra































Fig. 49: Inspecting Oil Cooler Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL OIL COOLER ASSEMBLY

a. Clean the oil cooler contact surface on the cooler mounting.

b. Apply a light coat of engine oil to a new O-ring, and install it into the oil cooler.

c. Apply a light coat of engine oil to the threads of the oil cooler union bolt.

d. Align the protrusion of the oil filter bracket with the cutout of oil cooler.

e. Install the oil cooler with the plate washer and oil cooler union bolt.

Torque: 68 N*m (693 kgf*cm, 50 ft.*lbf)

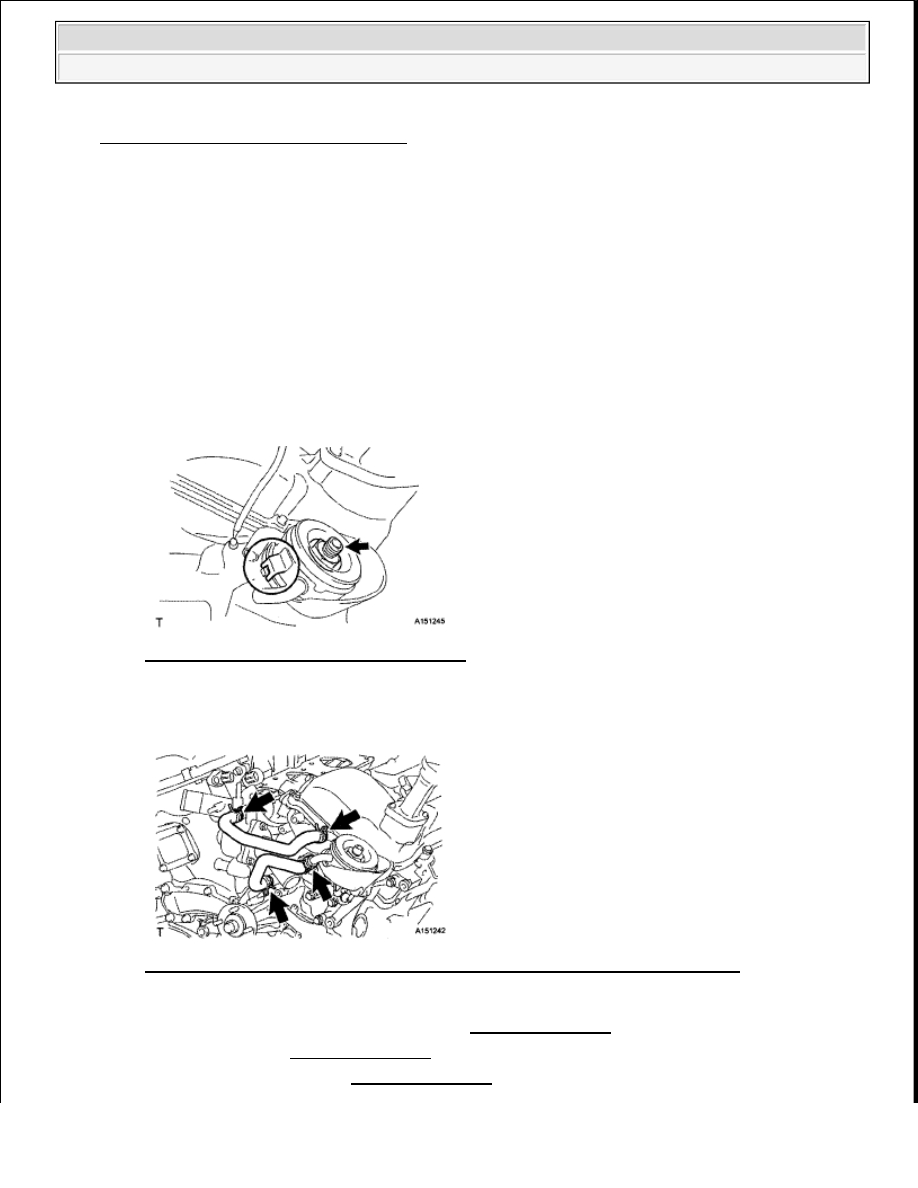

Fig. 50: Identifying Oil Cooler Union Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Connect the oil cooler hose and No. 2 oil cooler hose to the oil cooler.

Fig. 51: Identifying Oil Cooler Hose And No. 2 Oil Cooler Hose To Oil Cooler
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL OIL FILTER SUB-ASSEMBLY (see REPLACEMENT )

3. ADD ENGINE OIL (see REPLACEMENT )

4. ADD ENGINE COOLANT (See REPLACEMENT )
