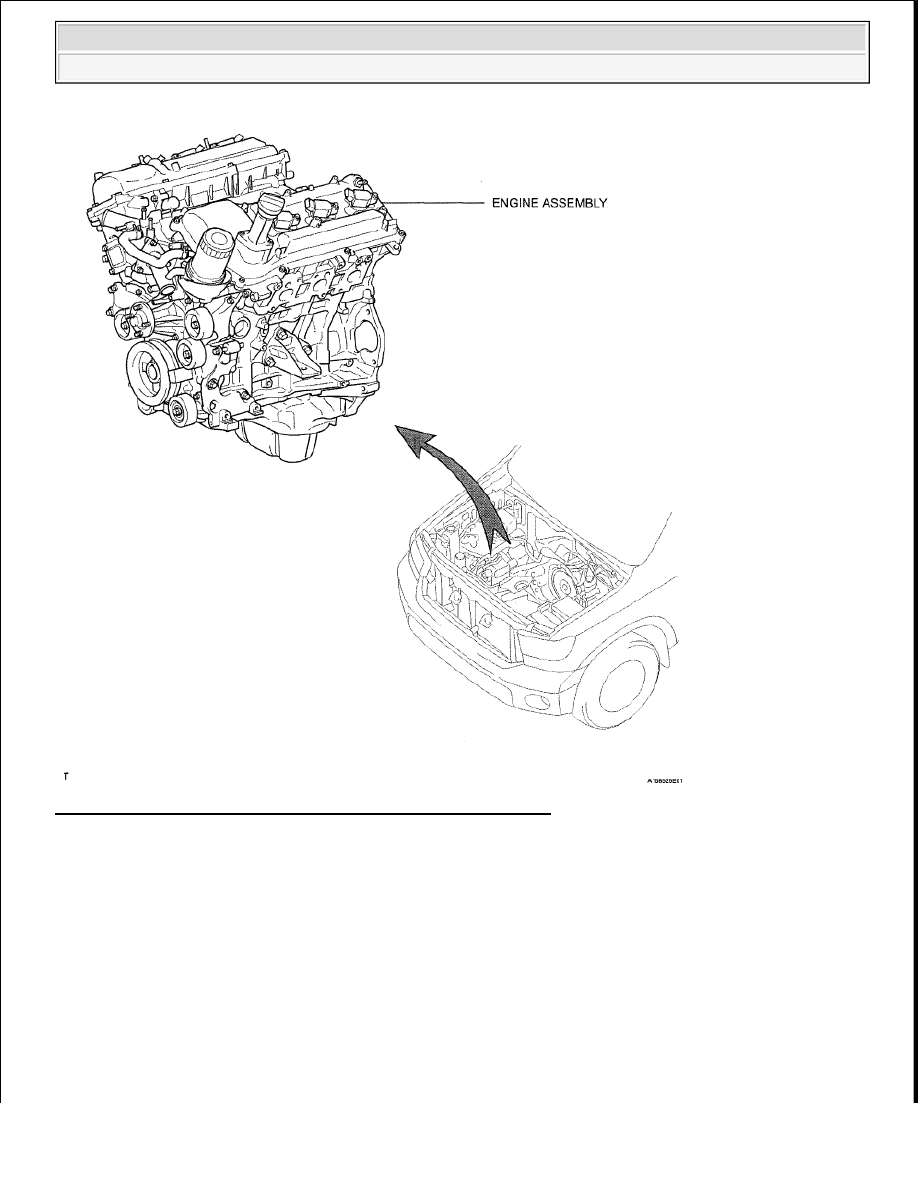

Fig. 11: Identifying Oil Pump Replacement Components (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra

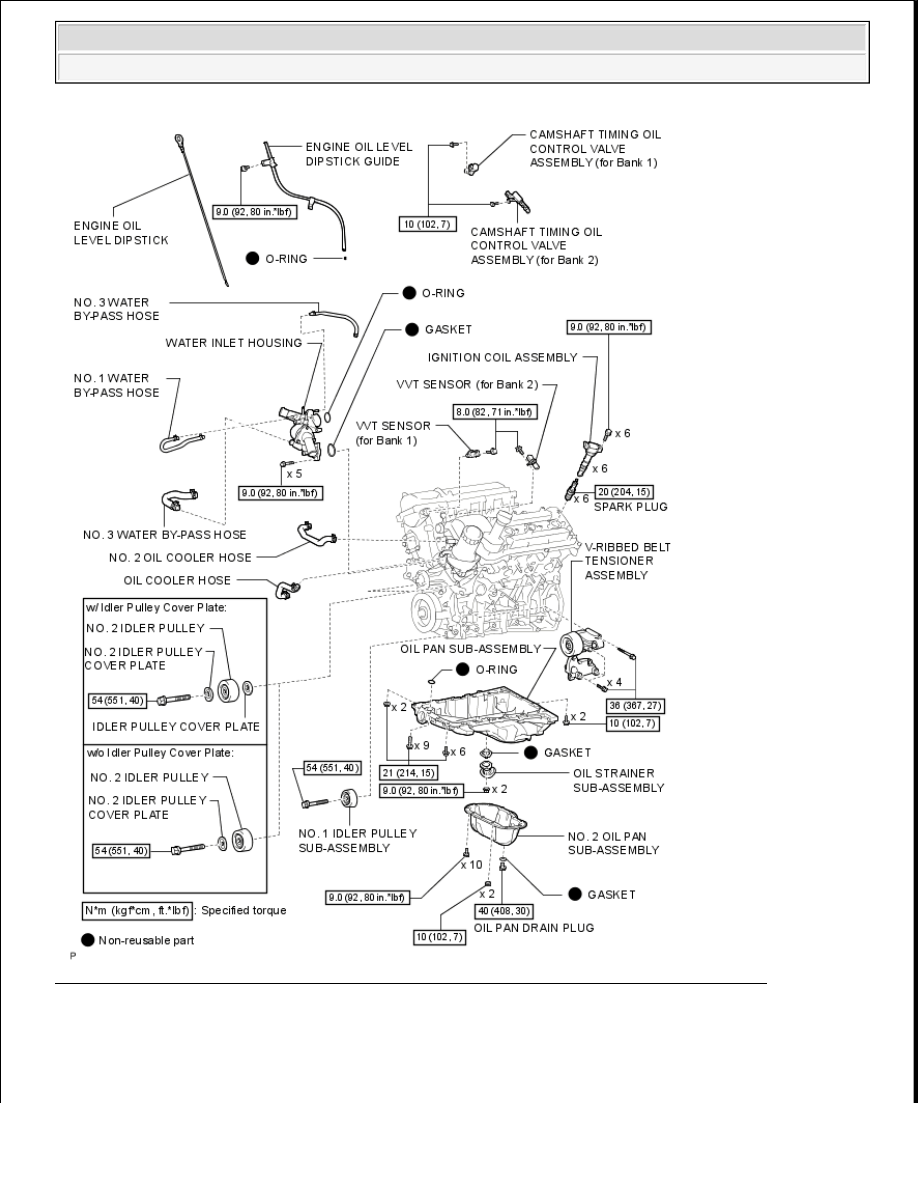

Fig. 12: Identifying Oil Pump Replacement Components With Torque Specifications (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra

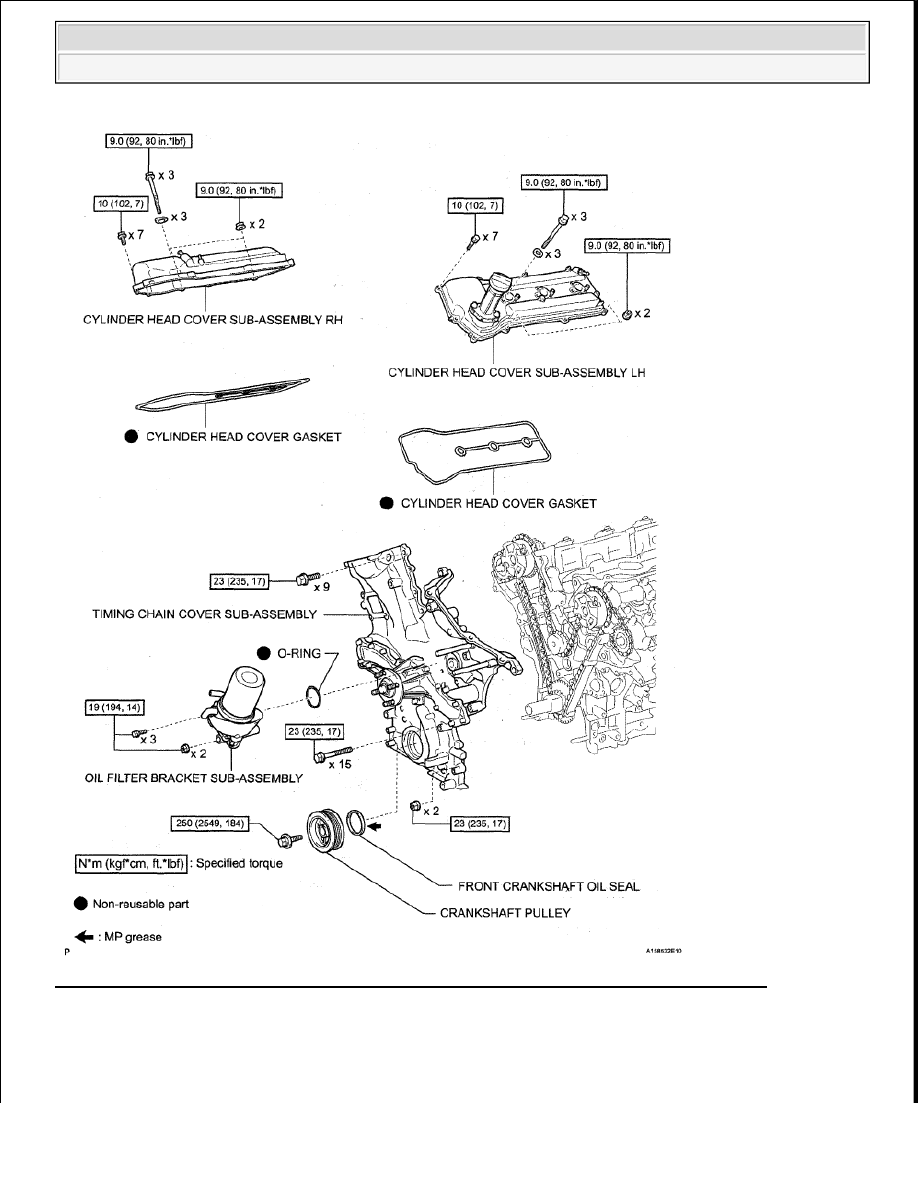

Fig. 13: Identifying Oil Pump Replacement Components With Torque Specifications (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra

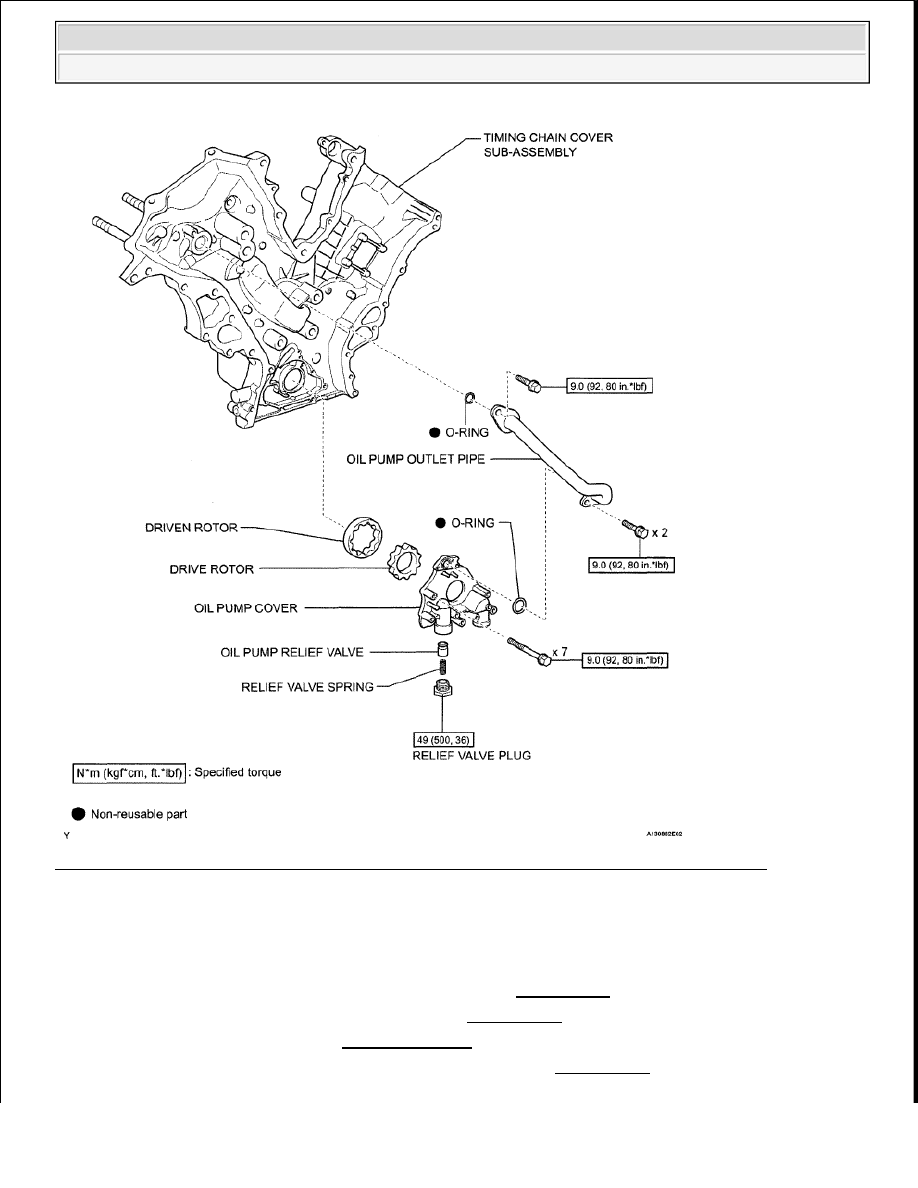

Fig. 14: Identifying Oil Pump Replacement Components With Torque Specifications (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE ENGINE ASSEMBLY

a. Remove the engine assembly from the vehicle (see REMOVAL ).

2. REMOVE IGNITION COIL ASSEMBLY (See REMOVAL )

3. REMOVE SPARK PLUG (See DISASSEMBLY )

4. REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE (See REMOVAL )
