6. INSTALL OIL STRAINER SUB-ASSEMBLY

a. Apply a light coat of engine oil to a new O-ring.

b. Install the O-ring to the oil strainer.

c. Install the oil strainer with the 2 bolts.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

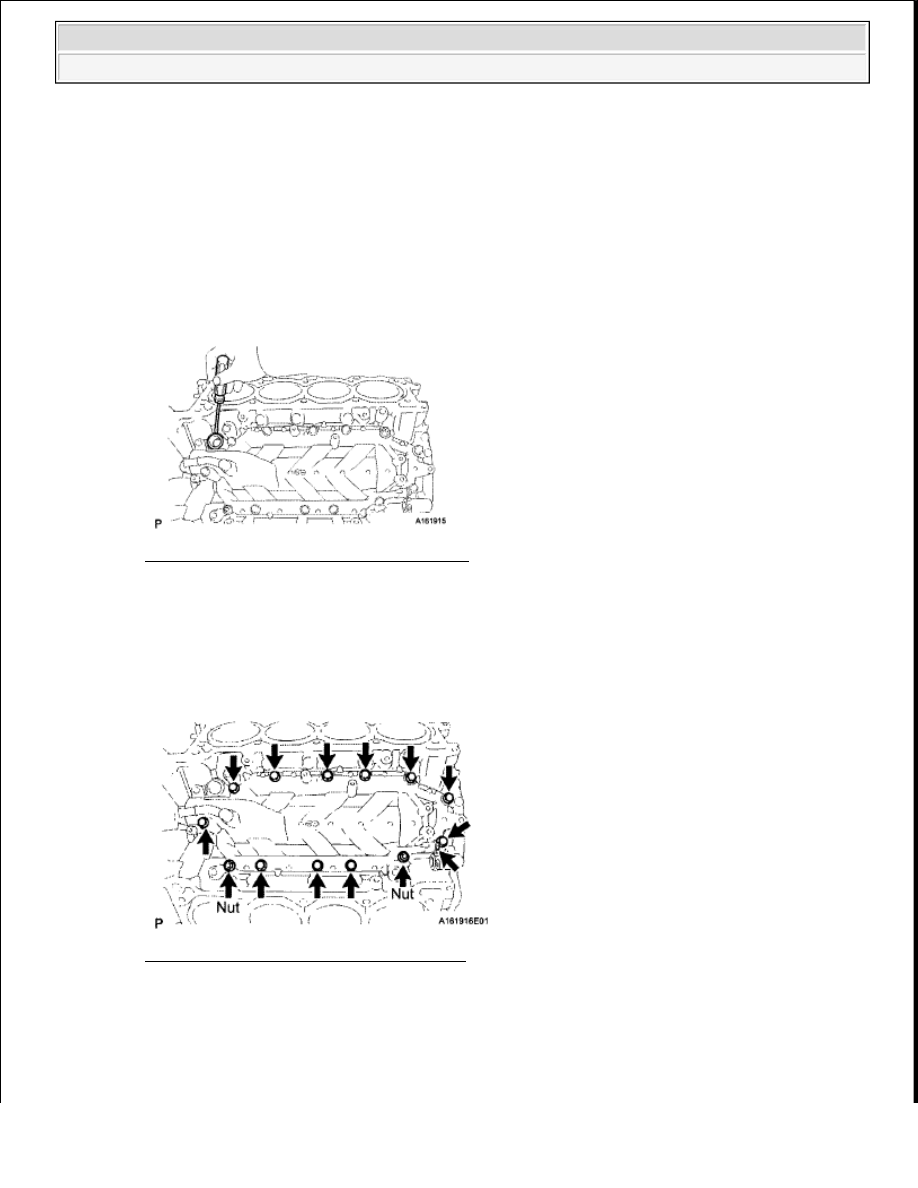

Fig. 334: Locating Oil Strainer With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL NO. 1 OIL PAN BAFFLE PLATE

a. Install the baffle plate with the 7 bolts.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 335: Locating Baffle Plate With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL NO. 1 OIL PAN SUB-ASSEMBLY

a. Apply seal packing in a continuous line as shown in the illustration.

Seal packing:

NOTE:

Make sure the O-ring is not twisted or damaged.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

Standard seal diameter:

3.0 to 4.0 mm (0.118 to 0.157 in.)

b. Install the oil pan with the 14 bolts and 2 nuts.

Torque: for bolt A

10 N*m (102 kgf*cm, 7 ft.*lbf)

for bolt B

35 N*m (357 kgf*cm, 26 ft.*lbf)

for nut

35 N*m (357 kgf*cm, 26 ft.*lbf)

NOTE:



Remove any oil from the contact surface.



Install the oil pan within 3 minutes and tighten the bolts and
nuts within 15 minutes after applying seal packing.

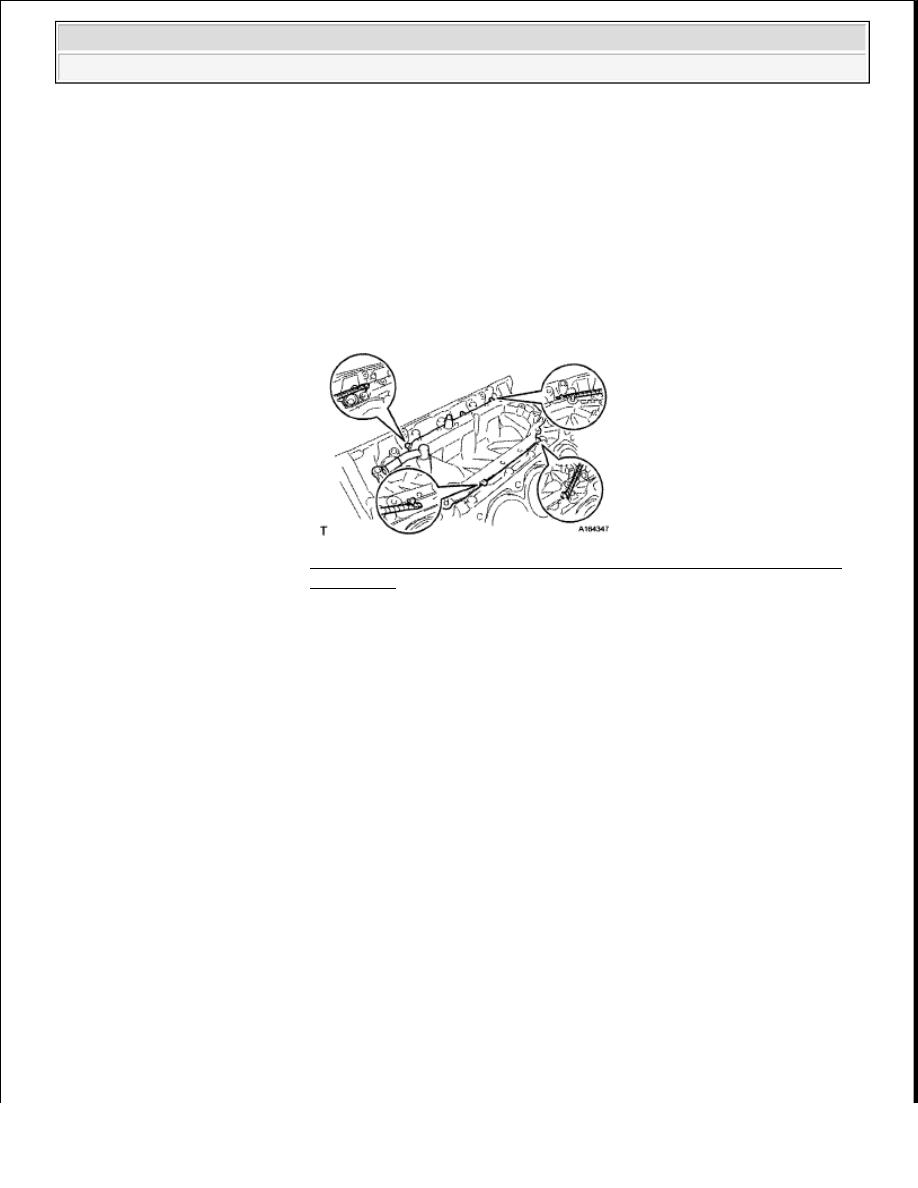

Fig. 336: Identifying Seal Packing Areas On No. 1 Oil Pan Sub-
Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Do not start the engine for at least 2 hours after installing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 337: Locating Oil Pan Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL NO. 2 OIL PAN SUB-ASSEMBLY

a. Apply seal packing in a continuous line as shown in the illustration.

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

Standard seal diameter:

3.0 to 4.0 mm (0.118 to 0.156 in.)

b. Install the oil pan with the 14 bolts and 2 nuts.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

NOTE:



Remove any oil from the contact surface.



Install the oil pan within 3 minutes and tighten the bolts and
nuts within 15 minutes after applying seal packing.

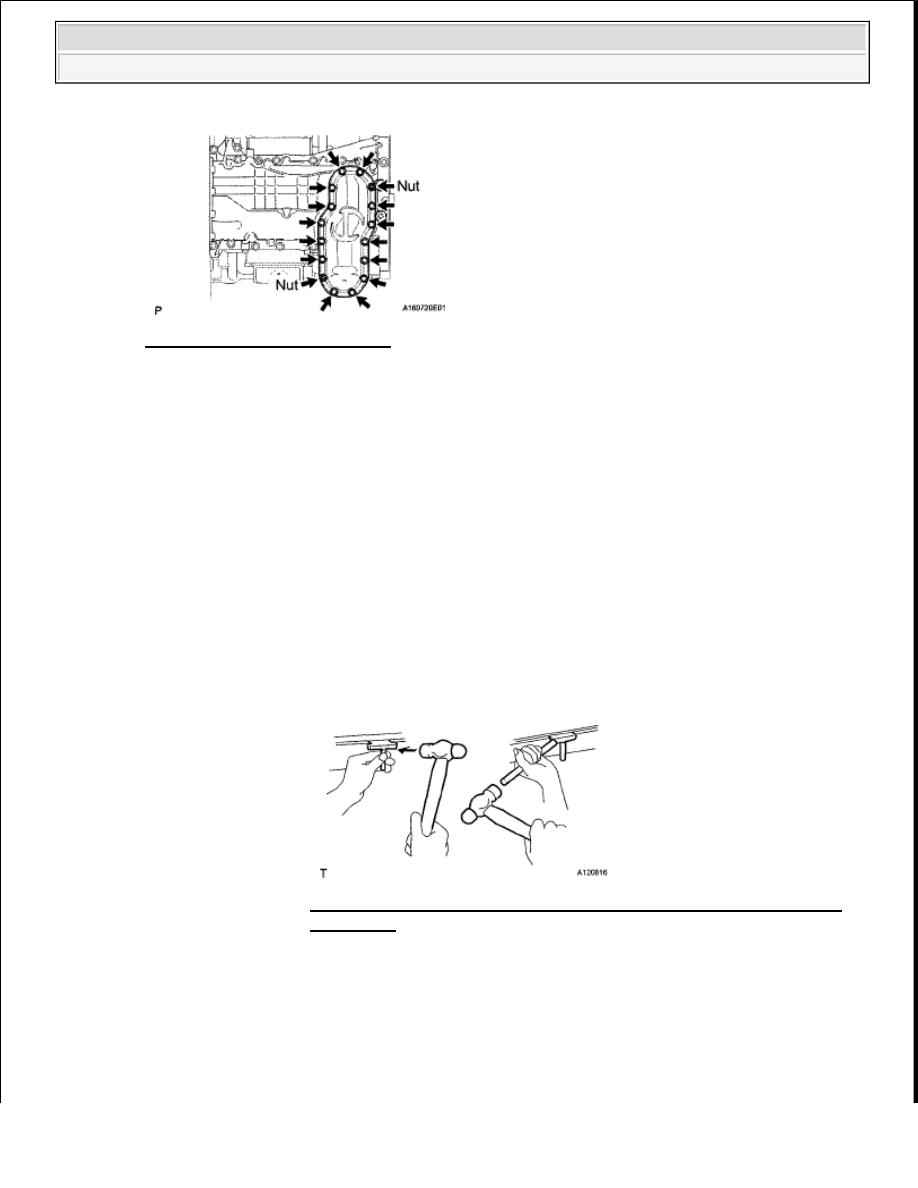

Fig. 338: Identifying Seal Packing Areas On No. 2 Oil Pan Sub-
Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Do not start the engine for at least 2 hours after installing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

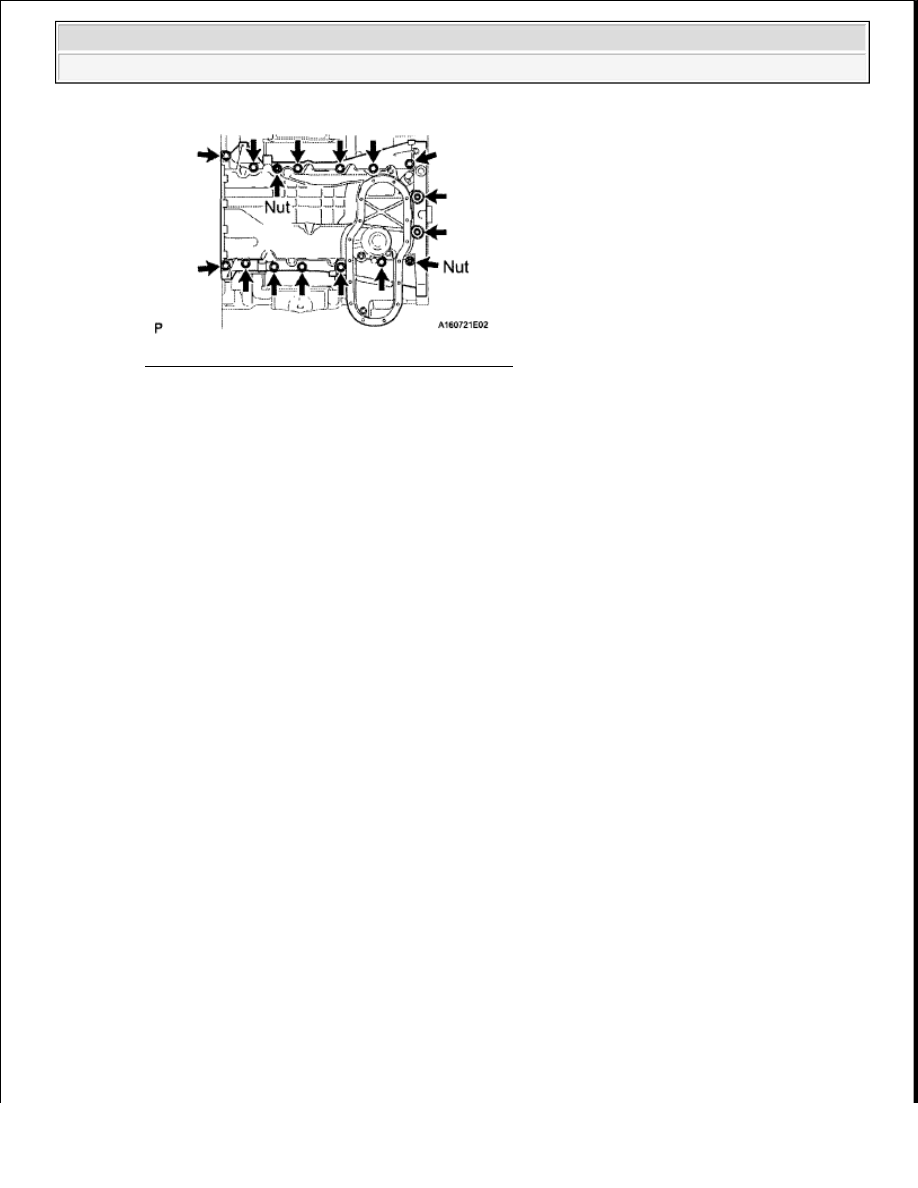

Fig. 339: Locating Oil Pan With Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL NO. 1 HEAT EXCHANGER COVER

a. Apply seal packing in a continuous line as shown in the illustration.

Seal packing:

Toyota Genuine Seal Packing 1282B, Three Bond 1282B or equivalent

Standard seal diameter:

3.0 to 4.0 mm (0.118 to 0.157 in.)

NOTE:



Remove any oil from the contact surface.



Install the No. 1 heat exchanger cover within 3 minutes and
tighten the bolts and nuts within 15 minutes after applying seal
packing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
