b. Remove the heat exchanger by prying between the heat exchanger and cylinder block with a

screwdriver.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 281: Removing Heat Exchanger
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

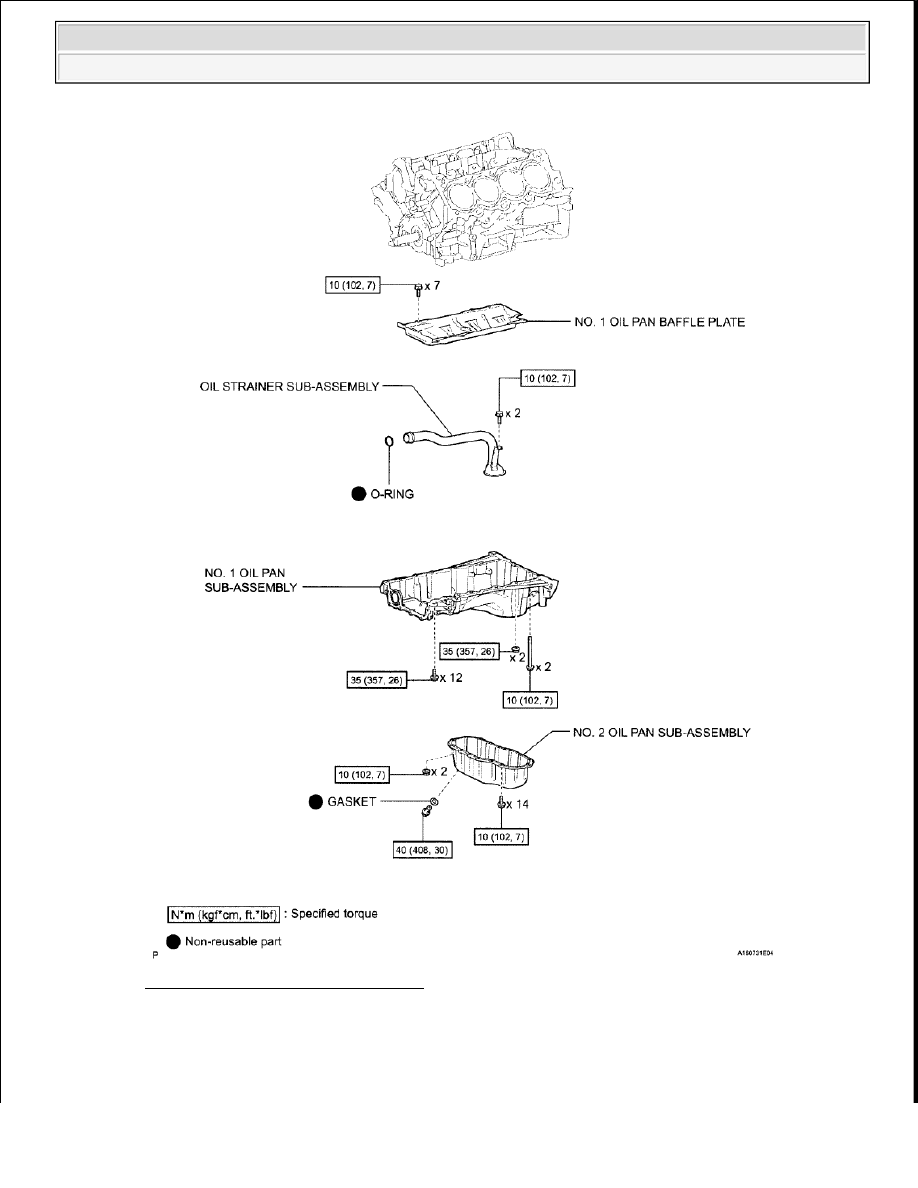

48. REMOVE NO. 2 OIL PAN SUB-ASSEMBLY

a. Remove the 14 bolts and 2 nuts.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 282: Locating No. 2 Oil Pan Sub-Assembly Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Insert the blade of oil pan seal cutter between the oil pans. Cut through the applied sealer and

remove the No. 2 oil pan.

Fig. 283: Inserting Blade Of Oil Pan Seal Cutter Between Crankcase And Oil Pan
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

49. REMOVE NO. 1 OIL PAN SUB-ASSEMBLY

a. Remove the 14 bolts and 2 nuts.

NOTE:

Be careful not to damage the contact surfaces of the oil pans.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































HINT:

Be sure to clean the bolts and stud bolts, and check the threads for cracks or other damage.

Fig. 284: Identifying No. 1 Oil Pan Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the oil pan by prying between the oil pan and cylinder block with a screwdriver.

HINT:

Tape the screwdriver tip before use.

Fig. 285: Identifying Oil Pan
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

50. REMOVE NO. 1 OIL PAN BAFFLE PLATE

a. Remove the 7 bolts and baffle plate.

NOTE:

Be careful not to damage the contact surfaces of the cylinder block
and oil pan.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
