12. REMOVE INTAKE MANIFOLD (See REMOVAL )

13. REMOVE NO. 2 FUEL TUBE SUB-ASSEMBLY

a. Remove the 2 bolts and No. 2 fuel tube.

Fig. 235: Locating No. 2 Fuel Tube And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE FUEL HOSE



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 236: Locating Fuel Tube And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE NO. 2 WATER BY-PASS PIPE (w/ Oil Cooler) (See REMOVAL )

16. REMOVE NO. 1 WATER BY-PASS HOSE (See REMOVAL )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































17. REMOVE FRONT WATER BY-PASS JOINT (See REMOVAL )

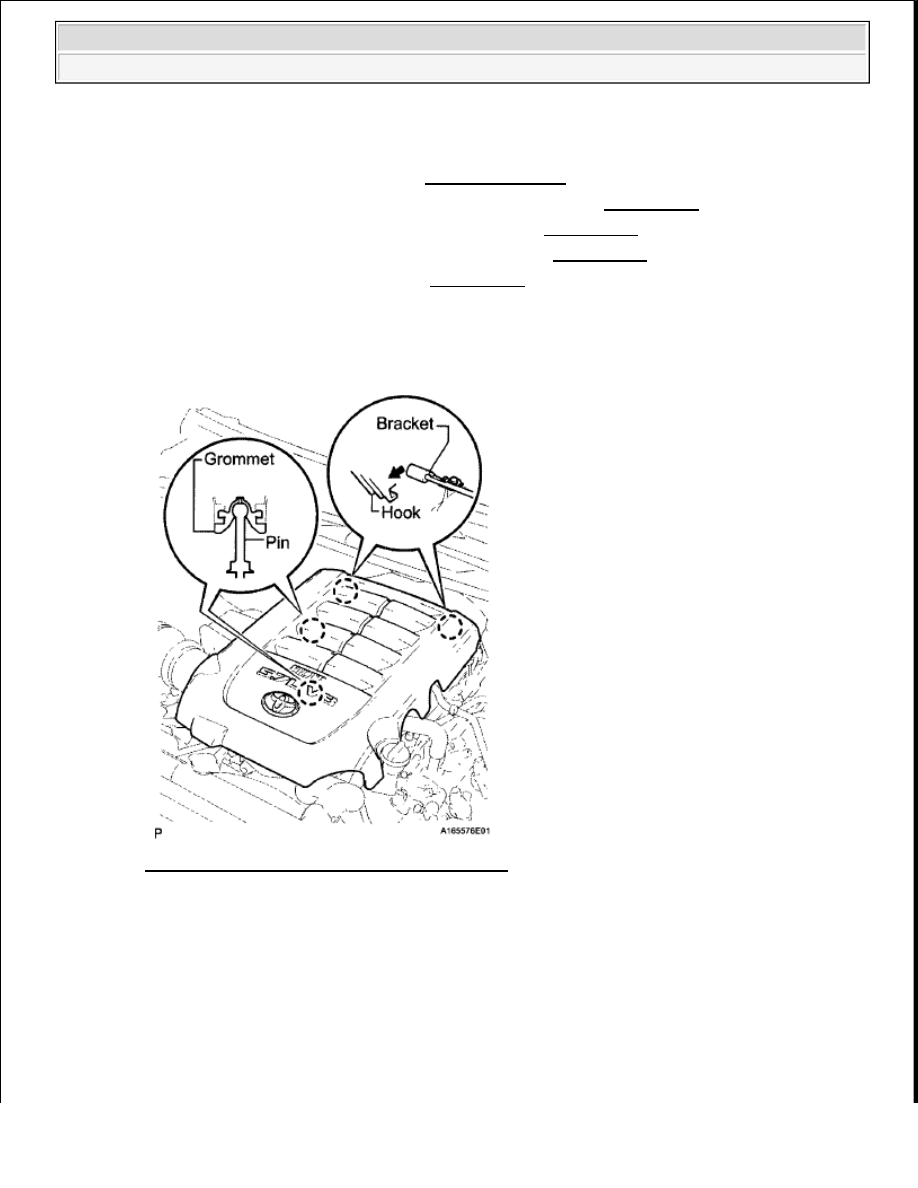

18. REMOVE NO. 2 ENGINE COVER (See REMOVAL )

19. REMOVE NO. 1 ENGINE COVER (See REMOVAL )

20. REMOVE WATER PUMP PULLEY (See REMOVAL )

21. REMOVE NO. 1 IDLER PULLEY SUB-ASSEMBLY (See REMOVAL )

22. REMOVE FAN BRACKET SUB-ASSEMBLY (See REMOVAL )

23. REMOVE V-RIBBED BELT TENSIONER ASSEMBLY (See REMOVAL )

24. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY (See REMOVAL )

25. REMOVE AIR TUBE (See REMOVAL )

26. REMOVE WATER INLET HOUSING (See REMOVAL )

27. REMOVE WATER BY-PASS PIPE SUB-ASSEMBLY (See REMOVAL )

28. REMOVE AIR SWITCHING VALVE ASSEMBLY (See REMOVAL )

29. REMOVE NO. 2 AIR TUBE (See REMOVAL )

30. REMOVE NO. 3 AIR TUBE (See REMOVAL )

31. REMOVE ENGINE WIRE

a. Disconnect the 4 knock sensor connectors.

Fig. 237: Locating Knock Sensor Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the 3 clamps. Then remove the engine wire.

32. REMOVE SEPARATOR CASE (See REMOVAL )

33. REMOVE KNOCK SENSOR (See REMOVAL )

34. REMOVE IGNITION COIL ASSEMBLY (See REMOVAL )

35. REMOVE NOISE FILTER

a. LH:

Remove the bolt and noise filter from the cylinder head cover.

b. RH:

Remove the bolt and noise filter from the cylinder head cover.
