a. Install the air cleaner hose with the 2 clamps.

Torque: 4.0 N*m (41 kgf*cm, 35 in.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 212: Identifying Air Cleaner Hose Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the vacuum hose.

c. Connect the ventilation hose.

33. ADD ENGINE OIL (See REPLACEMENT )

34. ADD ENGINE COOLANT (See COOLANT )

35. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

36. INSPECT FOR OIL LEAK

a. Inspect for engine oil leak (See REPLACEMENT ).

37. INSPECT FOR COOLANT LEAK (See COOLING SYSTEM )

38. INSPECT FOR EXHAUST GAS LEAK (See INSTALLATION )

39. INSPECT FOR FUEL LEAK (See INSTALLATION )

40. INSPECT SHIFT LEVER POSITION

a. for Column Shift:

Refer to the following procedures (See ON-VEHICLE INSPECTION ).

b. for Floor Shift:

Refer to the following procedures (See ON-VEHICLE INSPECTION ).

41. INSTALL V-BANK COVER SUB-ASSEMBLY

a. Attach the 2 V-bank cover hooks to the bracket. Then align the 2 V-bank cover grommets with the

2 pins, and press down on the V-bank cover to attach the pins.

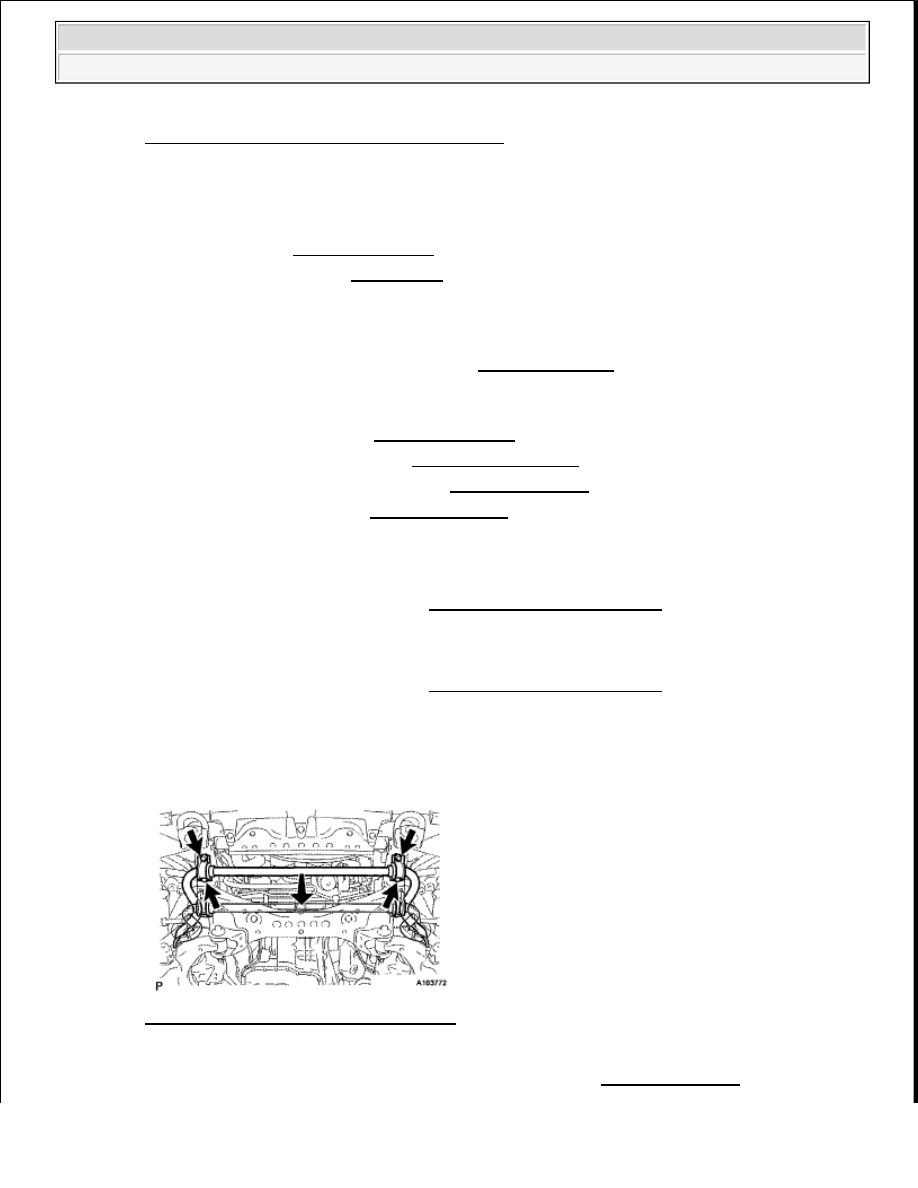

Fig. 213: Identifying V-Bank Cover Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

42. INSTALL COWL TOP OUTER PANEL SUB-ASSEMBLY (See INSTALLATION )

NOTE:

When disconnecting the cable some systems need to be initialized after
the cable is reconnected (See INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































43. INSTALL WINDSHIELD WIPER MOTOR ASSEMBLY

a. Install the windshield wiper motor (See INSTALLATION ).

44. INSTALL HOOD SUB-ASSEMBLY

a. Install the hood with the 4 bolts.

Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

b. Attach the lower part of the 2 hood supports to the hood support bolt ball joints.

c. Attach the hood support clips.

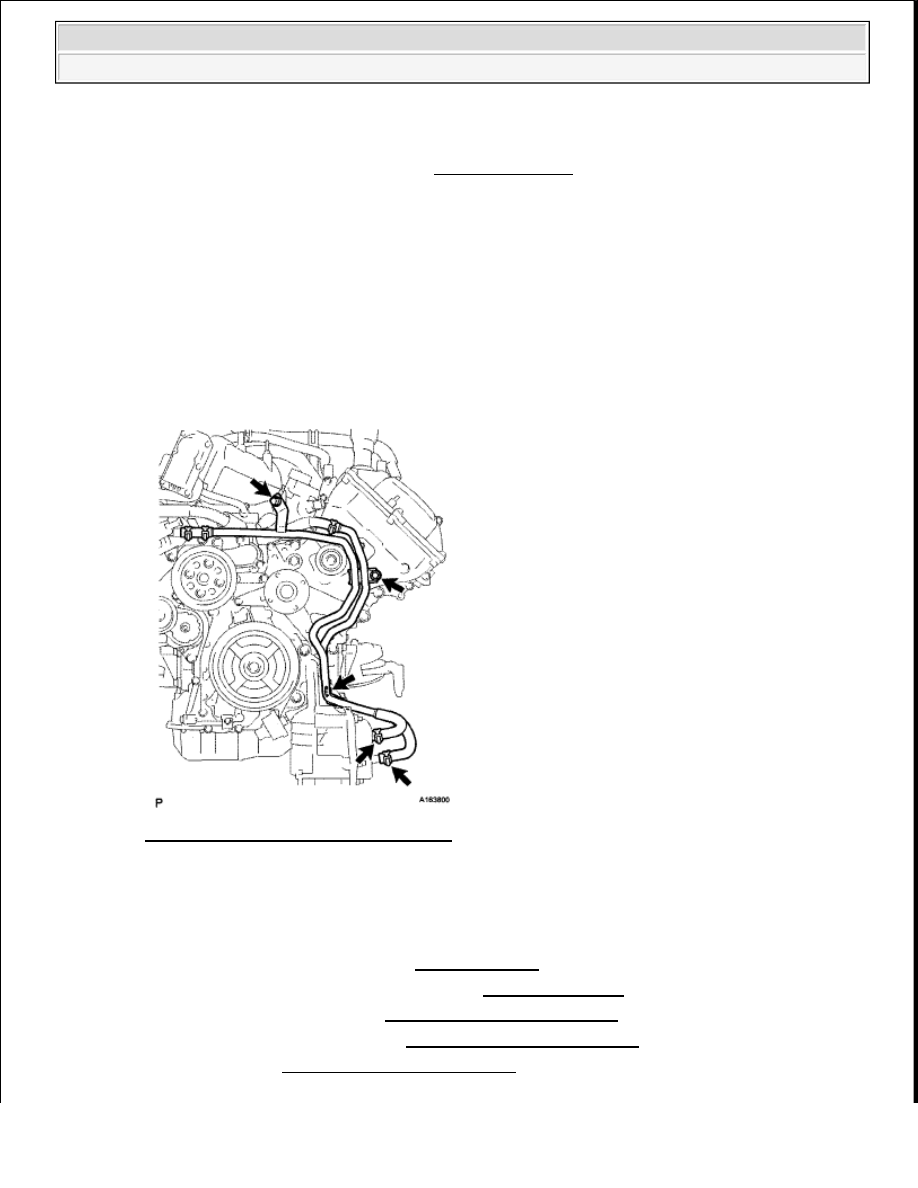

Fig. 214: Attaching Hood Support Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

45. ADJUST HOOD SUB-ASSEMBLY (See ADJUSTMENT )

46. INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

47. INSPECT IGNITION TIMING (See ON-VEHICLE INSPECTION )

48. INSPECT ENGINE IDLE SPEED (See ON-VEHICLE INSPECTION )

49. INSPECT CO/HC (See ON-VEHICLE INSPECTION )

NOTE:

Install the hood support while supporting the hood by hand.

NOTE:

Check that the hood support is engaged in the ball joint and that it
cannot be pulled out.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































50. CHECK ENGINE OIL LEVEL (See LUBRICATION SYSTEM )

51. CHECK ENGINE COOLANT LEVEL (See COOLING SYSTEM )

ENGINE UNIT

COMPONENTS

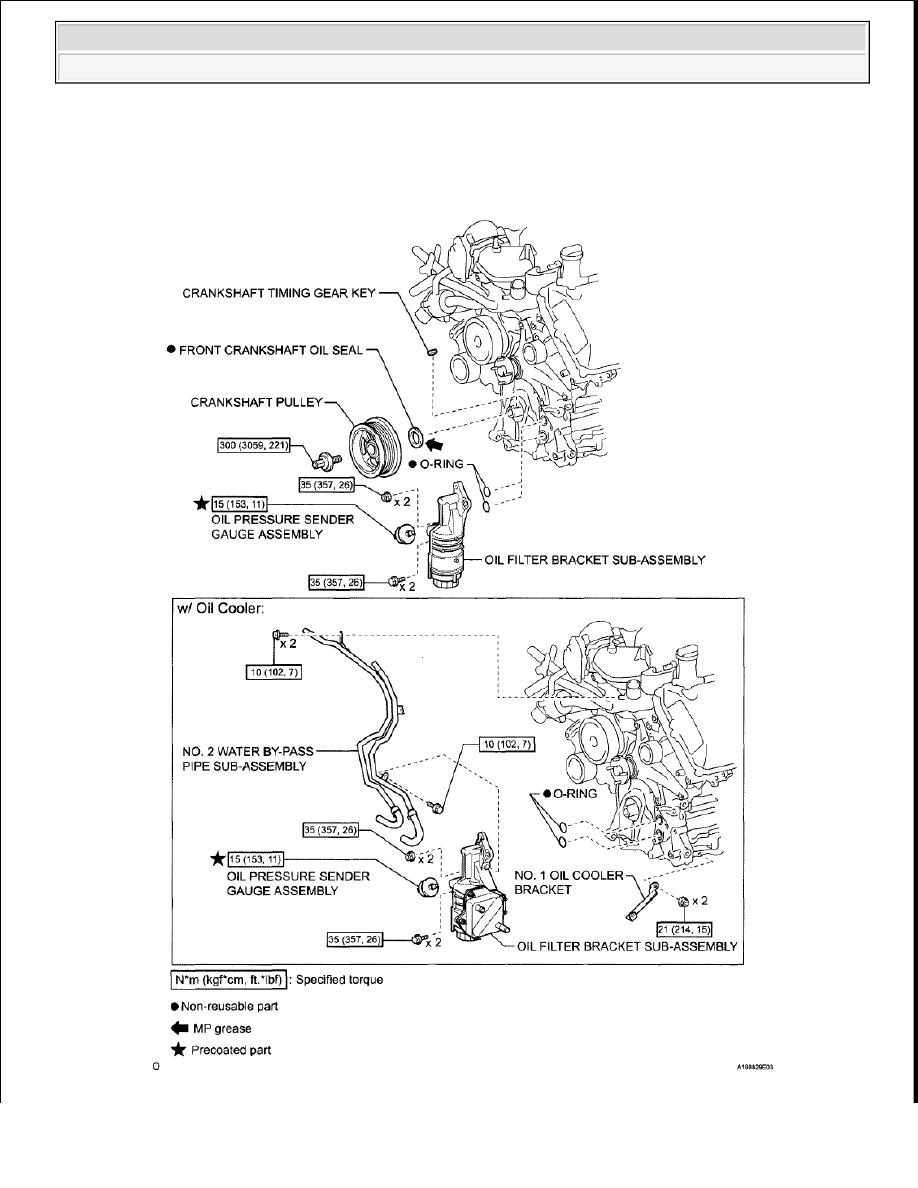

Fig. 215: Identifying Engine Unit With Torque Specifications (1 Of 12)
