Fig. 21: Identifying Purge VSV Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Disconnect the purge line hose from the purge VSV.

f. Disconnect the VSV connector.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































Fig. 22: Identifying VSV Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Disconnect the 2 wire clamps from the wire bracket and engine hanger.

h. Remove the bolt and wire bracket from the intake manifold.

Fig. 23: Identifying Wire Bracket From Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i. Disconnect the 2 wire clamps from the wire clamp bracket on the RH delivery pipe.

Fig. 24: Identifying Wire Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j. Disconnect the 8 injector connectors.

k. Remove the 2 bolts and disconnect the engine wire protector.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































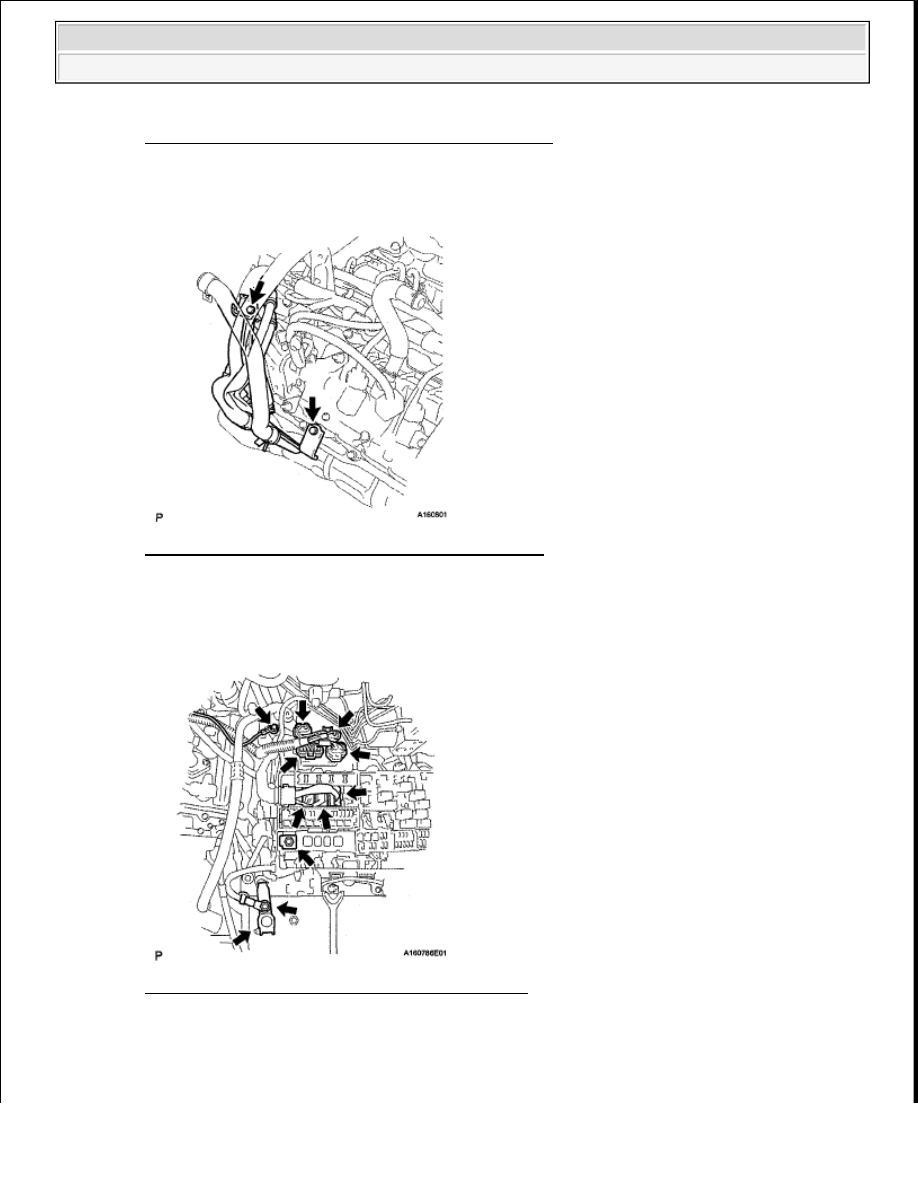

Fig. 25: Identifying Engine Wire Protector And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

l. Remove the 6 bolts, 4 nuts, intake manifold and 2 gaskets.

Fig. 26: Identifying Intake Manifold Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE THROTTLE BODY ASSEMBLY

a. Remove the nut, 3 bolts, throttle body and gasket.

Fig. 27: Identifying Throttle Body Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE NO. 1 VENTILATION HOSE

16. REMOVE PURGE VSV



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































a. Disconnect the purge line hose from the intake manifold.

b. Remove the bolt and purge VSV.

17. REMOVE VACUUM SWITCHING VALVE ASSEMBLY (for ACIS) (see REMOVAL )

18. REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY (See REMOVAL )

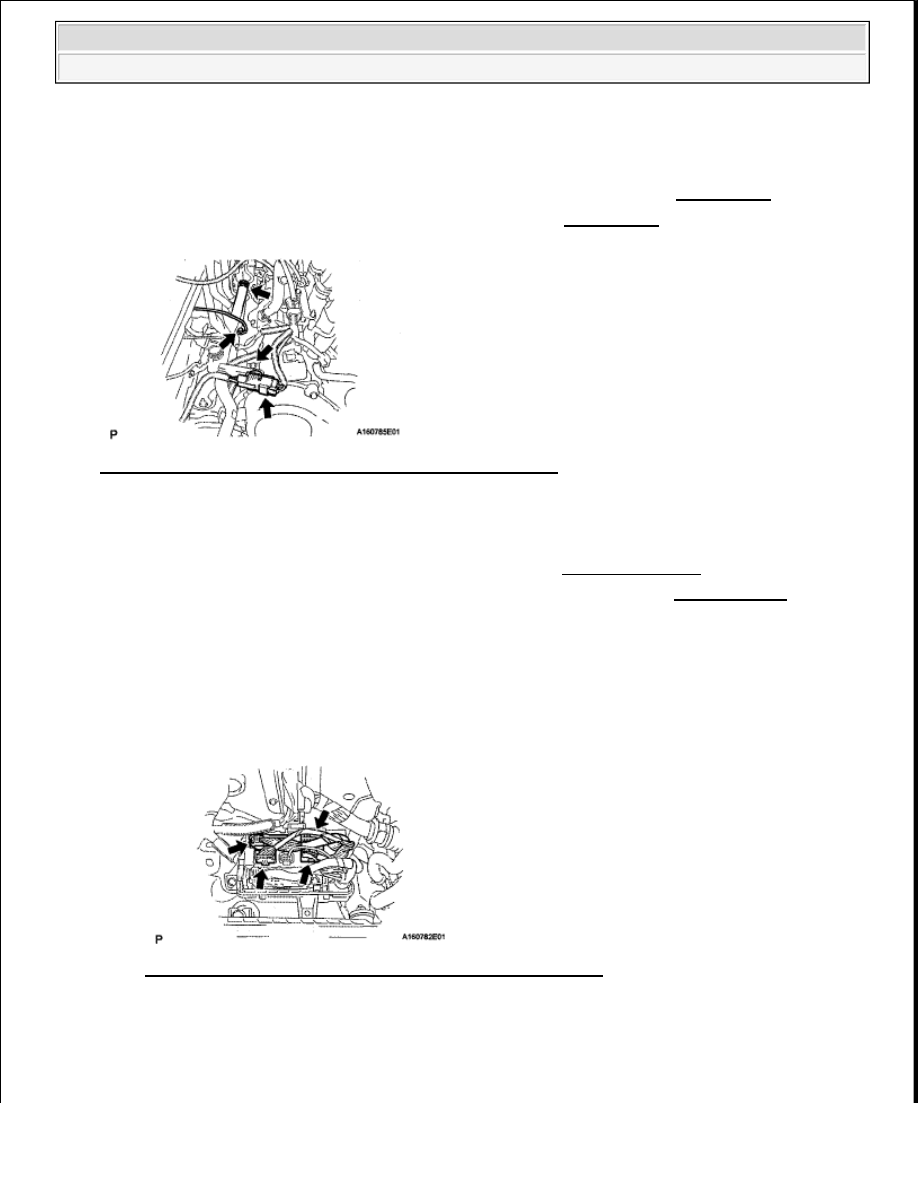

Fig. 28: Identifying Purge Line Hose From Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY (See INSTALLATION )

2. INSTALL VACUUM SWITCHING VALVE ASSEMBLY (for ACIS) (see INSPECTION )

3. INSTALL PURGE VSV

a. Install the VSV with the bolt to the intake manifold.

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

b. Connect the purge line hose to the intake manifold.

Fig. 29: Identifying Purge Line Hose From Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL NO. 1 VENTILATION HOSE

5. INSTALL THROTTLE BODY ASSEMBLY

a. Align the protrusion of a new gasket with the groove of the intake manifold, and install the gasket.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra
