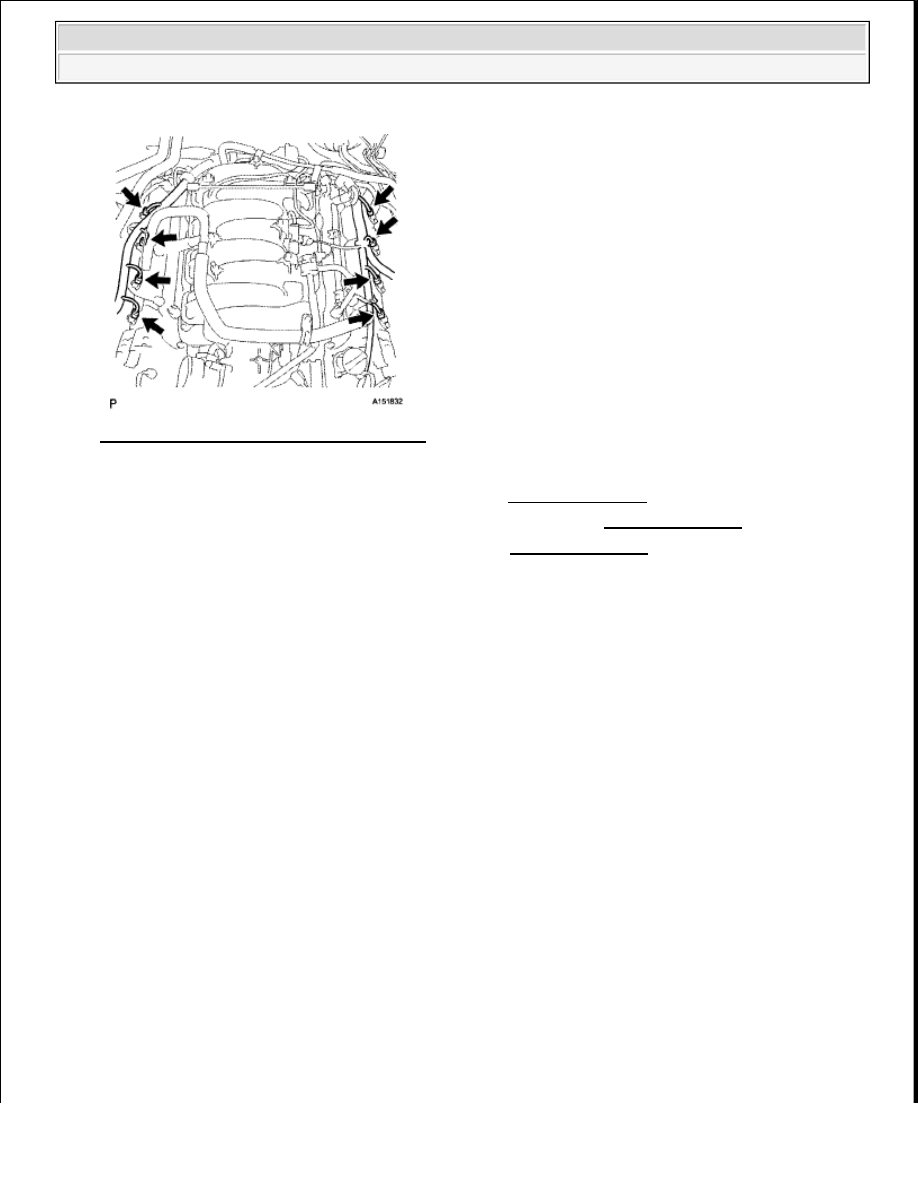

Fig. 13: Locating Ignition Coil Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

4. INSTALL AIR CLEANER ASSEMBLY WITH ELEMENT (See INSTALLATION )

5. INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FE) - Tundra































2009 ENGINE

Intake (1GR-FE) - Tundra

INTAKE SYSTEM

PARTS LOCATION

Fig. 1: Identifying Intake System Components Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM

Fig. 2: Identifying Intake System Diagram (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Intake (1GR-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Intake (1GR-FE) - Tundra























































Fig. 3: Identifying Intake System Diagram (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. CHECK INTAKE AIR CONTROL FUNCTION

Fig. 4: Identifying Intake Air Control Valve Actuator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the V-bank cover.

b. Start the engine.

c. Check that the VSV (for ACIS) is ON (seal) under either of the following conditions below.



Depressing the accelerator pedal to a throttle valve opening angle of 60°.

Fig. 5: Depressing Accelerator Pedal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



Racing the engine above 4700 rpm.

d. Check that the VSV (for ACIS) is OFF (vent) under either of the following conditions below.



2009 Toyota Tundra

2009 ENGINE Intake (1GR-FE) - Tundra































The engine is idling.



Releasing the accelerator pedal while under the VSV (for ACIS) ON condition.

e. Connect the intelligent tester or Techstream to the DLC3.

f. Perform the Active Test, and then check that the actuator rod operates.

If the result is not as specified, inspect the intake air control valve, vacuum tank and VSV (for
ACIS) for normal operation. Replace malfunctioning parts as necessary.

g. Install the V-bank cover.

2. CHECK INTAKE AIR CONTROL VALVE OPERATION

a. Remove the V-bank cover.

b. Using a 3-way connector, connect a vacuum gauge to the actuator hose.

Fig. 6: Connecting Vacuum Gauge To Actuator Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Start the engine.

d. While the engine is idling, check that the vacuum gauge needle momentarily fluctuates up to

approximately 40 kPa (299 mmHg, 11.8 in.Hg). (The actuator rod is pulled out.)

e. Fully depress the accelerator pedal, and check that the vacuum gauge needle points to 0 kPa (0

mmHg, 0 in.Hg). (The actuator rod is returned.)

f. Remove the vacuum gauge, and connect the vacuum hose to the actuator.

g. Install the V-bank cover.

3. INSPECT INTAKE AIR CONTROL VALVE

a. Inspect the diaphragm.

1. Using a vacuum pump, apply a vacuum of 27 kPa (200 mmHg, 7.85 in.Hg). Check that the

lever moves.

If the result is not as specified, replace the intake air surge tank.
