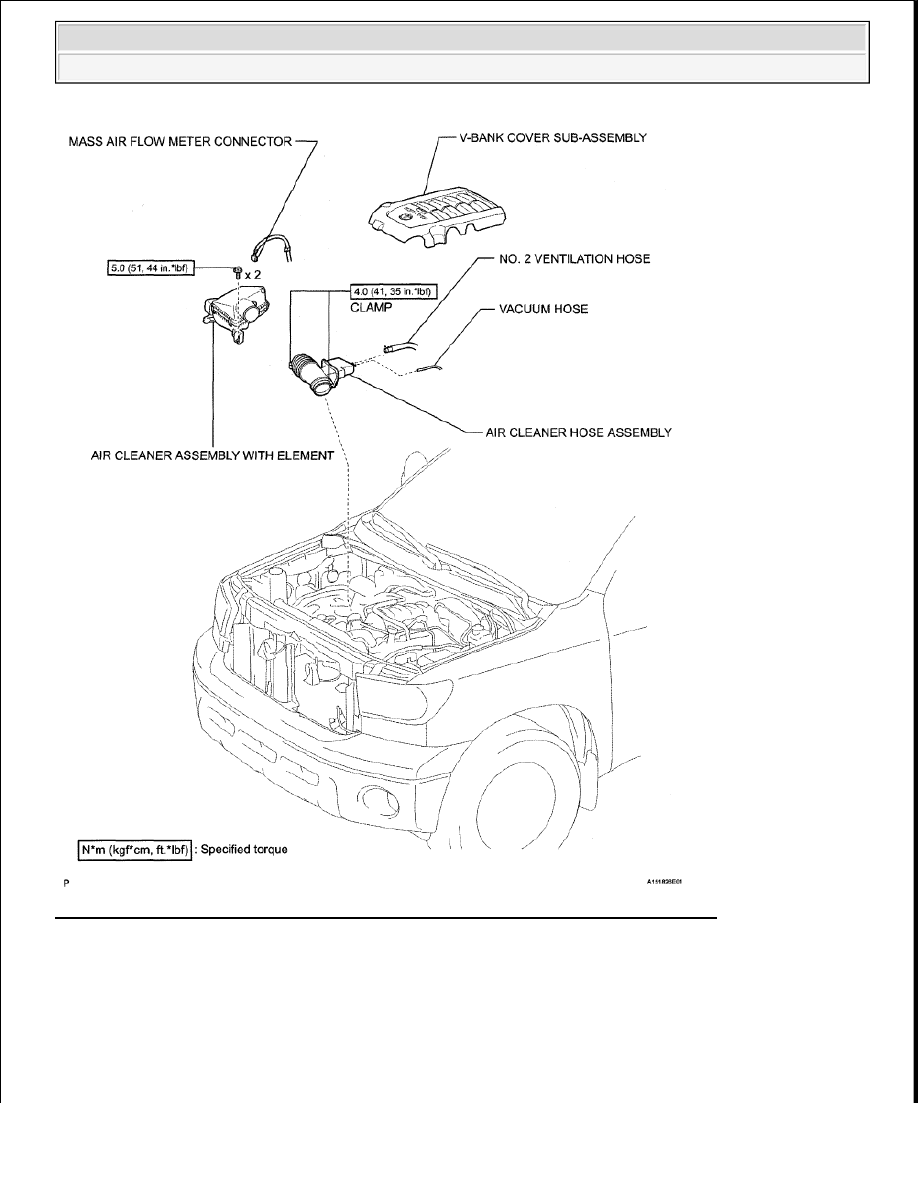

Fig. 10: Identifying Air Cleaner And Related Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FBE) - Tundra

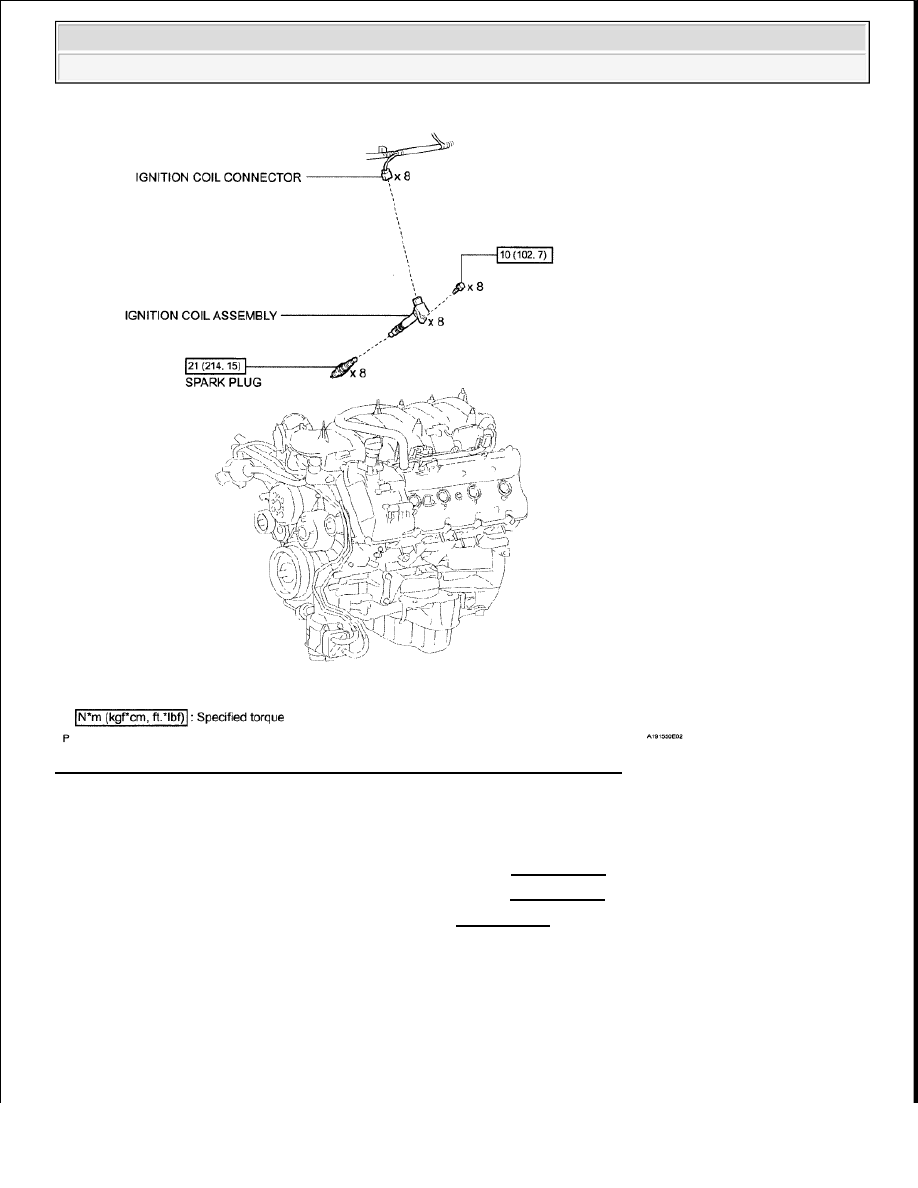

Fig. 11: Identifying Ignition Coil Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY (See REMOVAL )

2. REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

3. REMOVE AIR CLEANER ASSEMBLY (See REMOVAL )

4. REMOVE IGNITION COIL ASSEMBLY

a. Disconnect the 8 ignition coil connectors.



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FBE) - Tundra

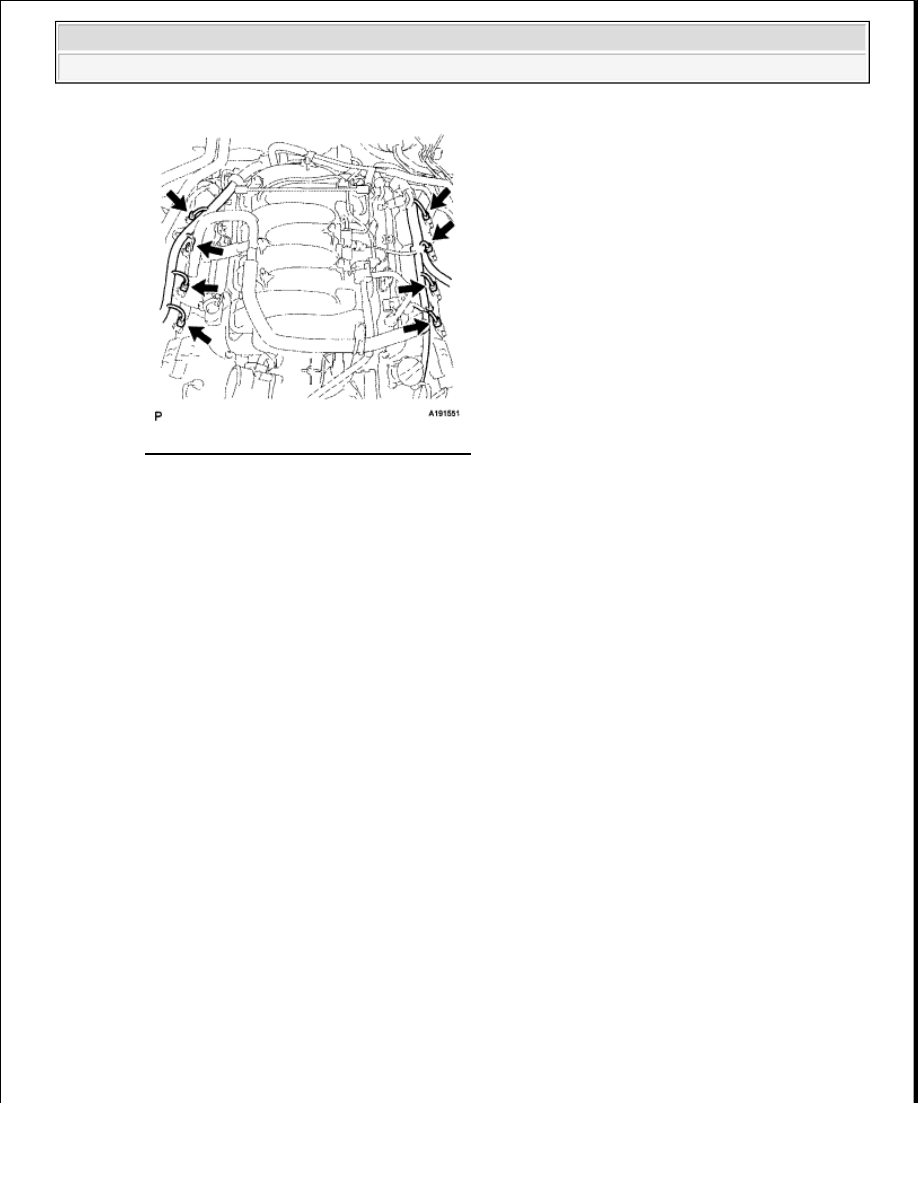

Fig. 12: Locating Ignition Coil Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 8 bolts and 8 ignition coils.

5. REMOVE SPARK PLUG

a. Using a 16 mm plug wrench, remove the 8 spark plugs.

INSTALLATION

1. INSTALL SPARK PLUG

a. Using a 16 mm plug wrench, install the 8 spark plugs.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

2. INSTALL IGNITION COIL ASSEMBLY

a. Install the 8 ignition coils with the 8 bolts.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

b. Connect the 8 ignition coil connectors.



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FBE) - Tundra

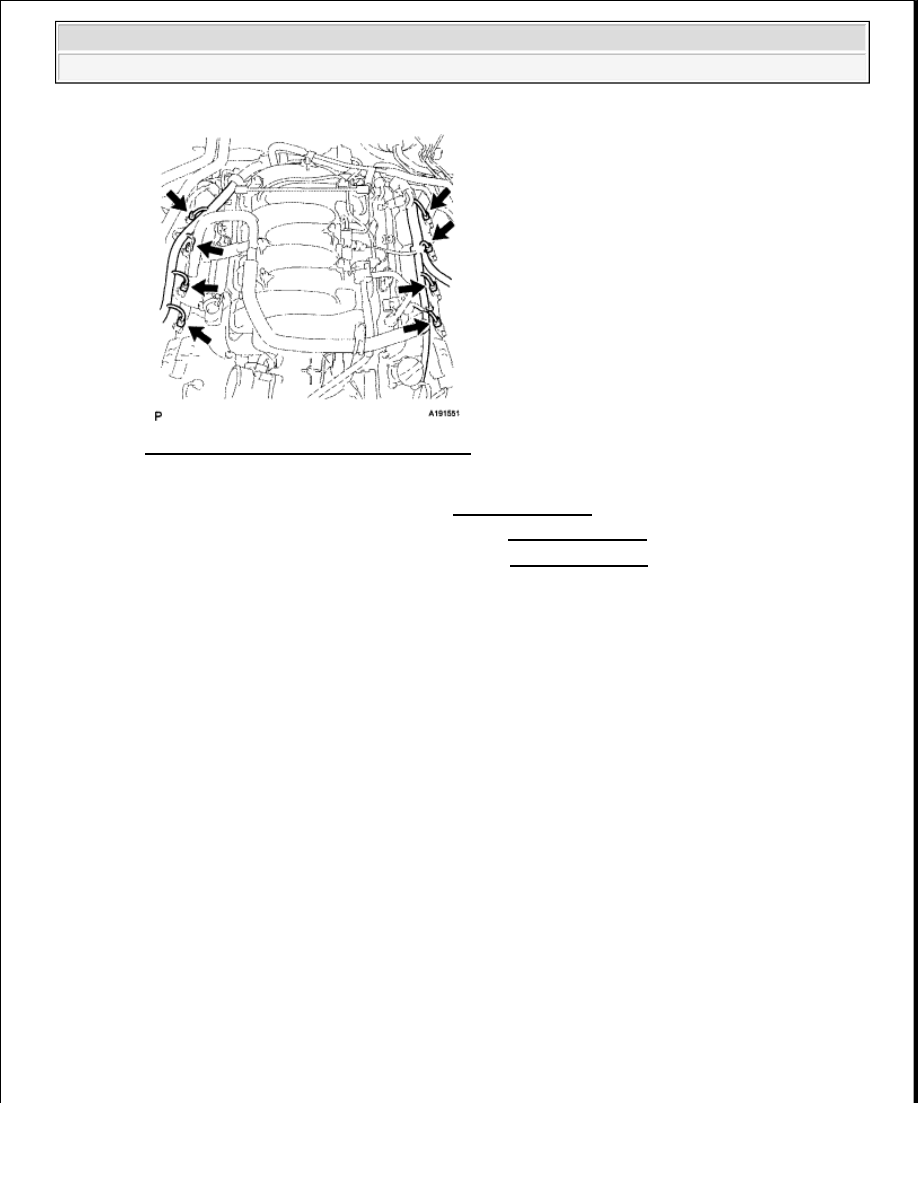

Fig. 13: Locating Ignition Coil Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL AIR CLEANER ASSEMBLY (See INSTALLATION )

4. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

5. INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )
