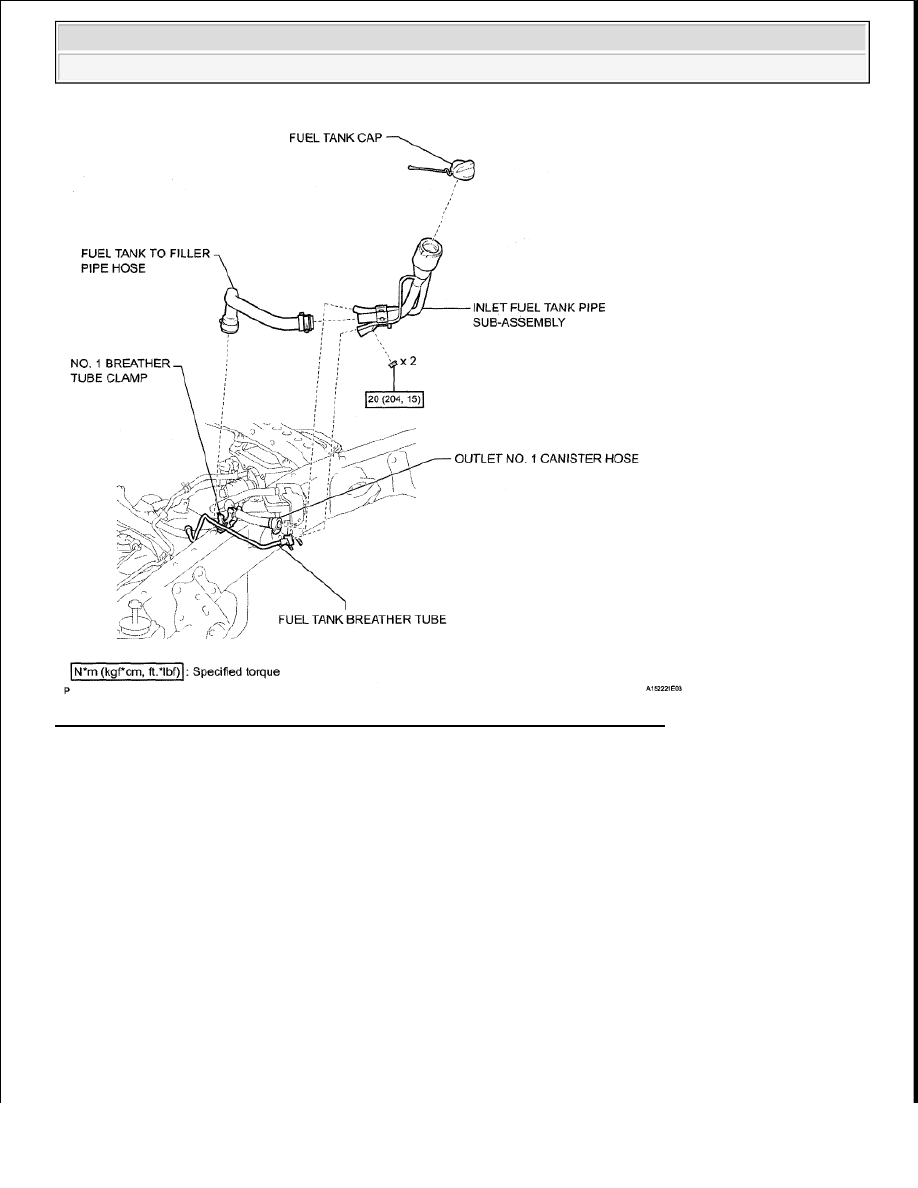

Fig. 66: Identifying Fuel Pump Components With Torque Specification (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra

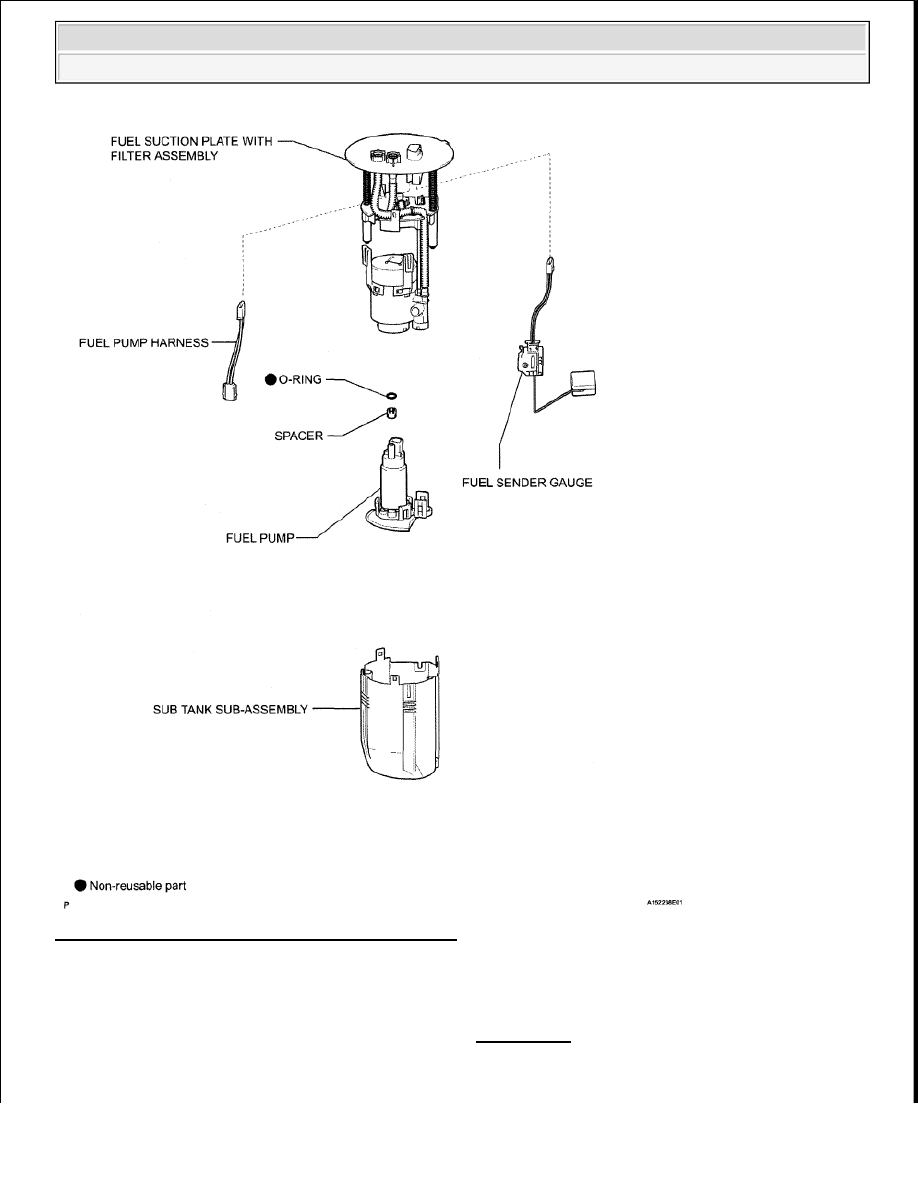

Fig. 67: Identifying Fuel Pump Components (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCHARGE FUEL SYSTEM PRESSURE (see REMOVAL )

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































3. REMOVE FUEL TANK CAP

4. REMOVE NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area

Specification Vehicles) (see REMOVAL )

5. DISCONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY (see REMOVAL )

6. DISCONNECT FUEL TANK RETURN TUBE (see REMOVAL )

7. DISCONNECT VENT LINE HOSE (see REMOVAL )

8. DISCONNECT WIRE HARNESS (see REMOVAL )

9. DISCONNECT FUEL TANK TO FILLER PIPE HOSE (see REMOVAL )

10. DISCONNECT OUTLET NO. 1 CANISTER HOSE (see REMOVAL )

11. REMOVE FUEL TANK ASSEMBLY (see REMOVAL )

12. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY (see REMOVAL )

DISASSEMBLY

1. REMOVE FUEL SENDER GAUGE

a. Disconnect the fuel sender gauge connector.

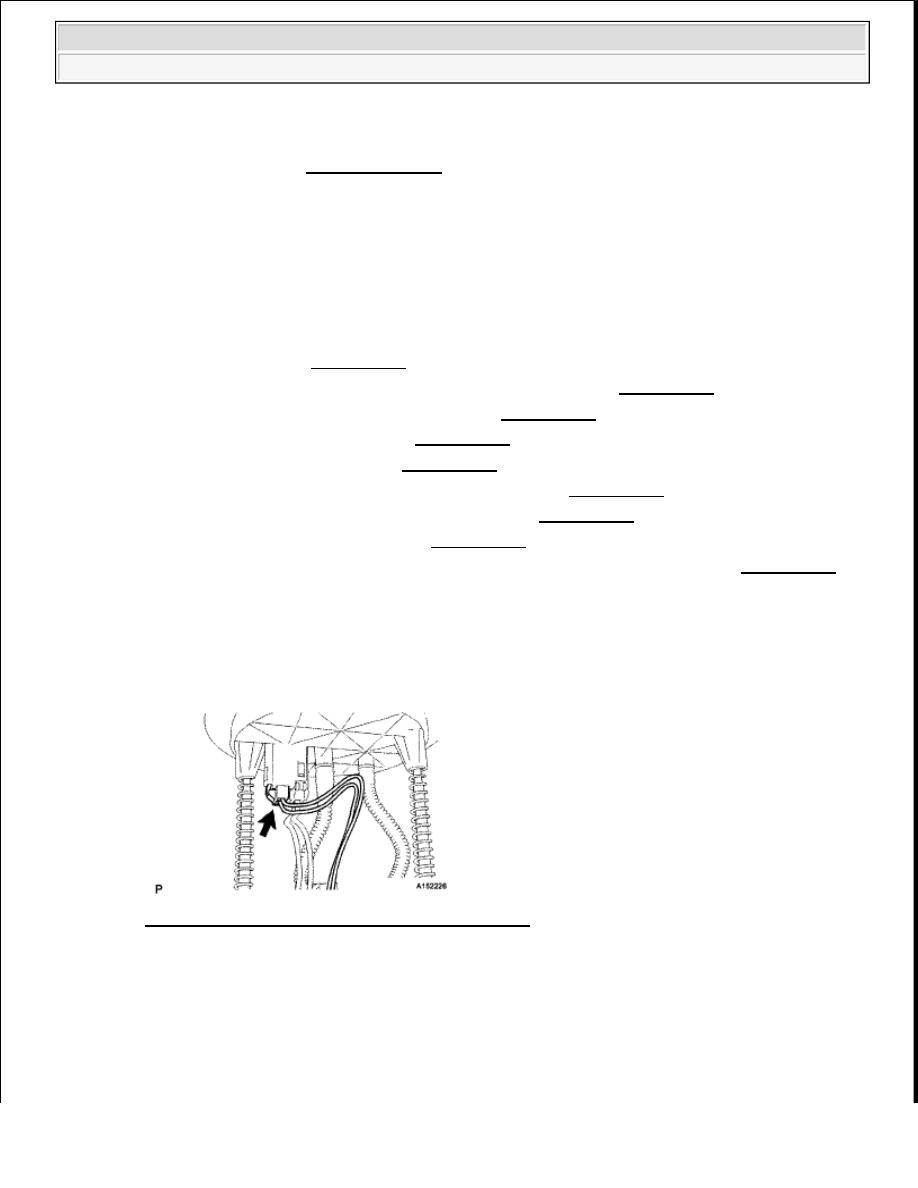

Fig. 68: Identifying Fuel Sender Gauge Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Press down on the sender gauge claw labeled A. Then slide the sender gauge upward to remove it.

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra

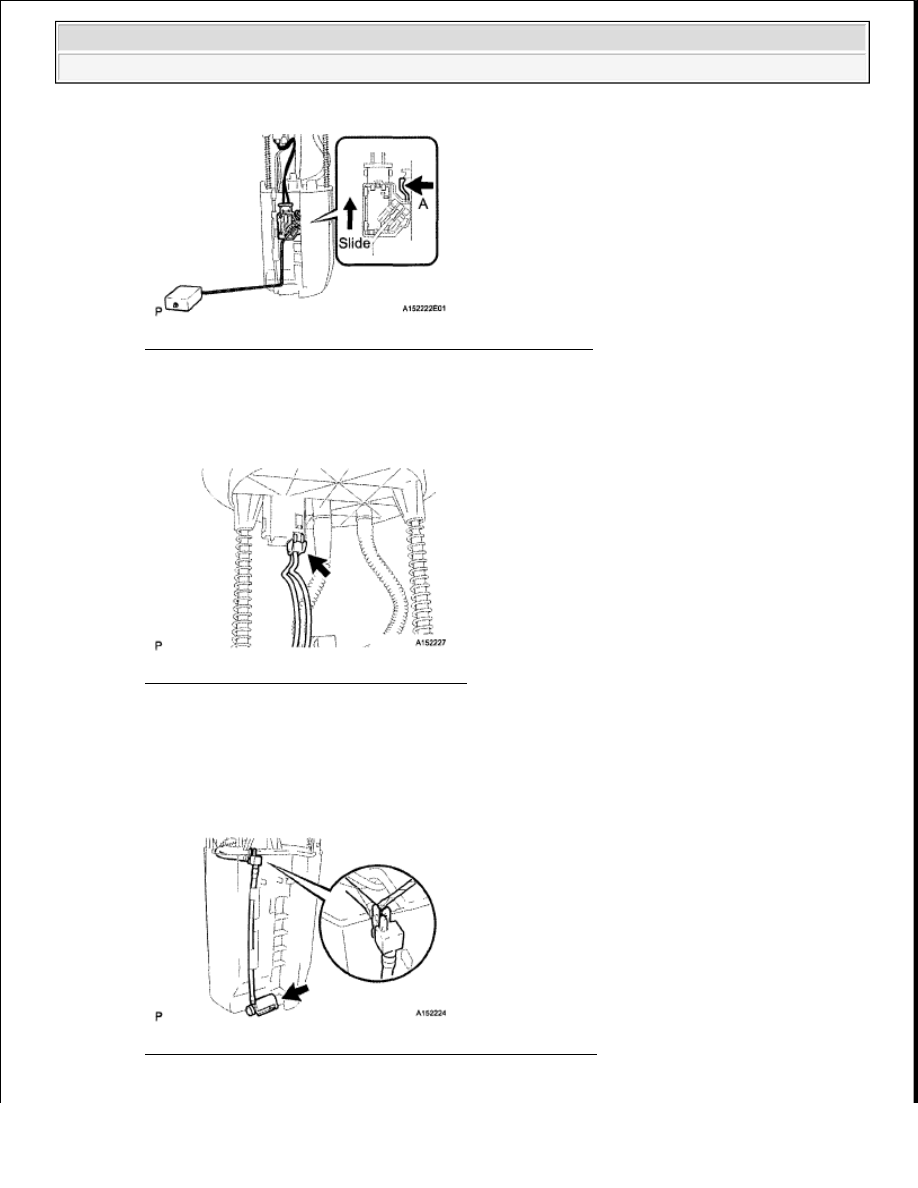

Fig. 69: Pressing Down On Sender Gauge Claw Labeled A
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE SUB TANK SUB-ASSEMBLY

a. Disconnect the fuel pump connector.

Fig. 70: Identifying Fuel Pump Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a small screwdriver, detach the claw on the end of the tube from the claw hole. Disconnect

the tube from the 2 clamps.

HINT:

Fig. 71: Detaching Claw On End Of Tube From Claw Hole
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
