Toyota Tundra. Manual - part 2146

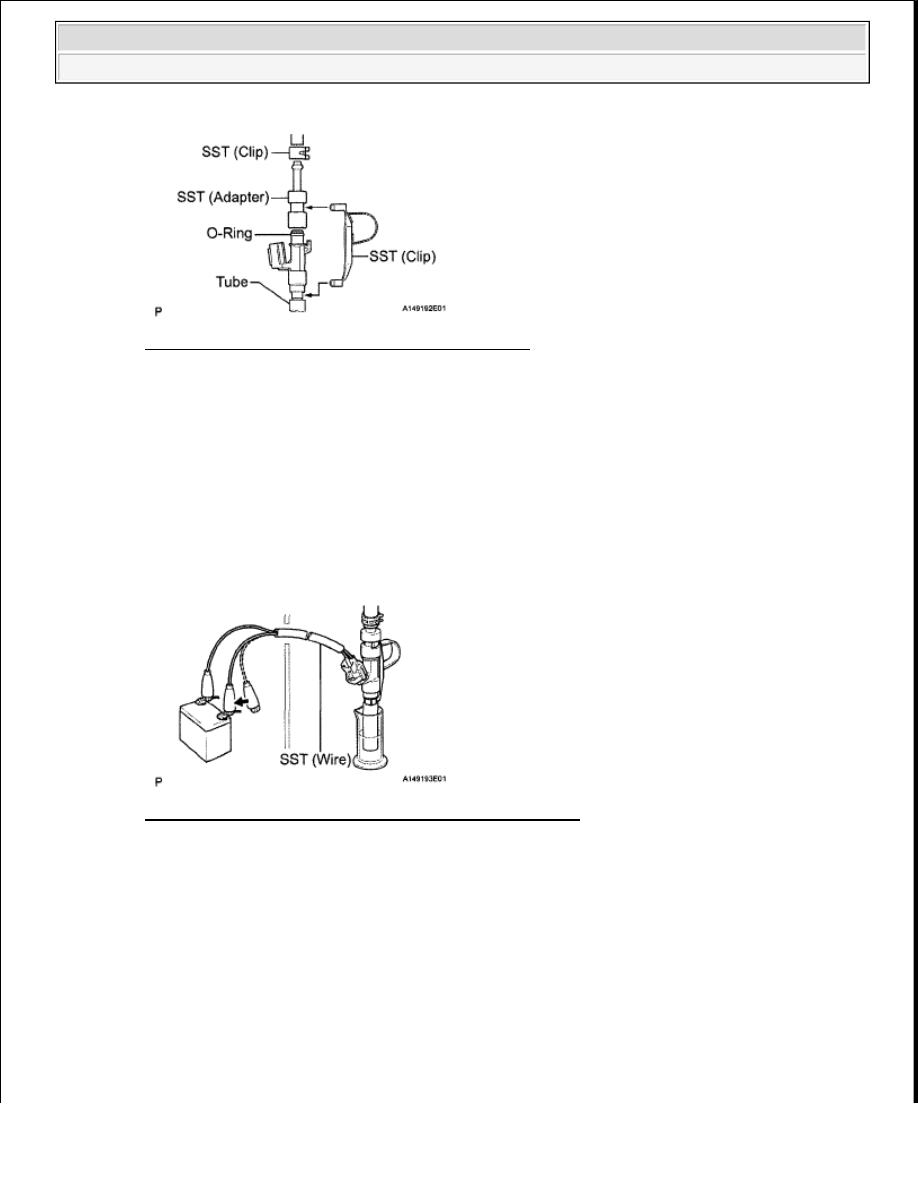

Fig. 37: Installing SST And Tube To Fuel Injector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Put the injector into a graduated cylinder.

i. Operate the fuel pump (turn the ignition switch ON).

j. Connect SST (wire) to the injector and the battery for 15 seconds, and measure the injection

volume with the graduated cylinder. Test each injector 2 or 3 times.

Fig. 38: Connecting SST (Wire) To Injector And Battery
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SST 09842-30090

Standard injection volume: 83 to 99 cm

3

 (5.0 to 6.0 cu in.) per 15 seconds



Difference between each injector: 16 cm

3

 (1.0 cu in.) or less



If the injection volume is not as specified, replace the injector assembly.

k. Check for leakage.

CAUTION: Install a strong rubber tube onto the injector to prevent gasoline

from splashing.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra

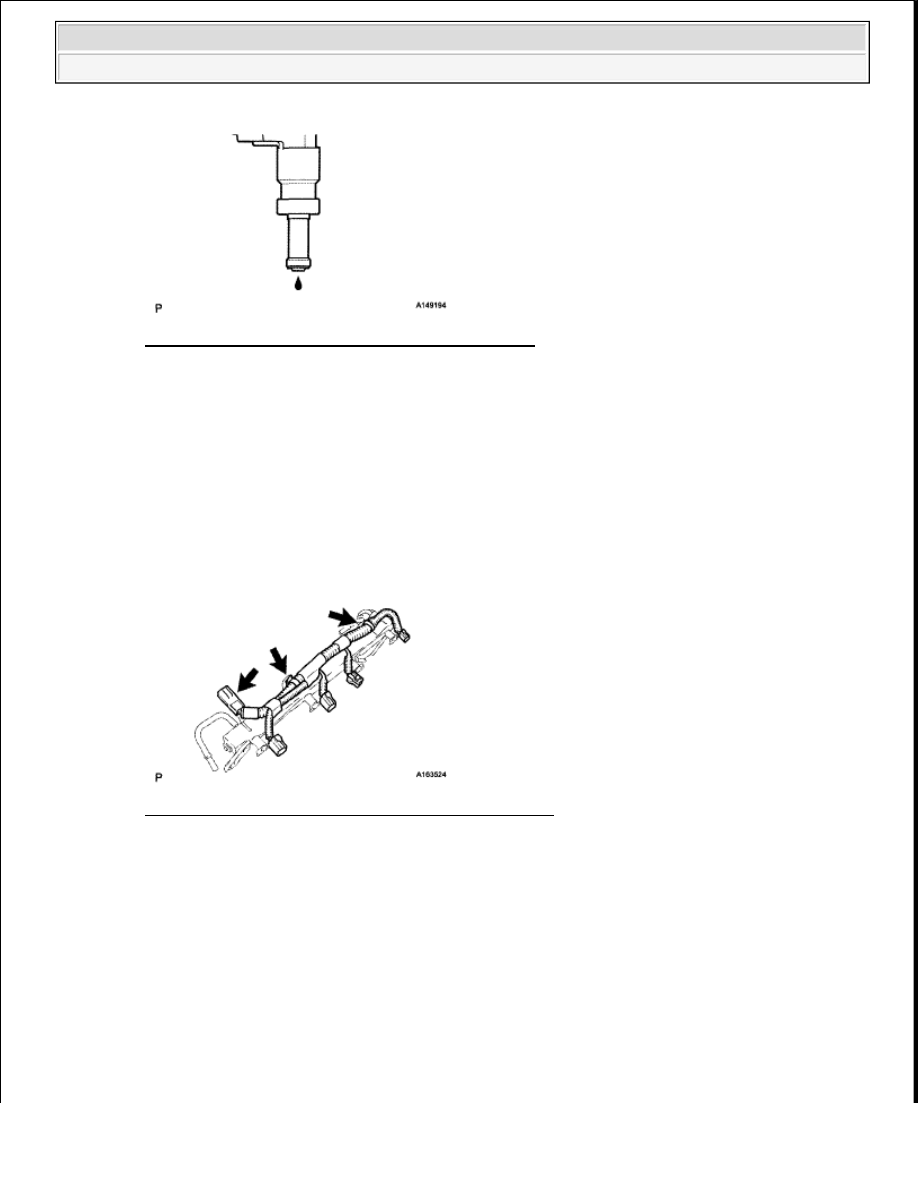

Fig. 39: Checking For Fuel Leakage From Injector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. In the condition above, disconnect the tester probes of SST (wire) from the battery and check

for fuel leakage from the injector.

Standard fuel drop: 1 drop or less in 12 minutes

INSTALLATION

1. INSTALL FUEL INJECTOR ASSEMBLY

a. Attach the 2 clamps to install the No. 6 wire harness to the delivery pipe RH.

Fig. 40: Identifying No. 6 Wire Harness Clamps - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 3 clamps to install the No. 7 wire harness to the delivery pipe LH.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra

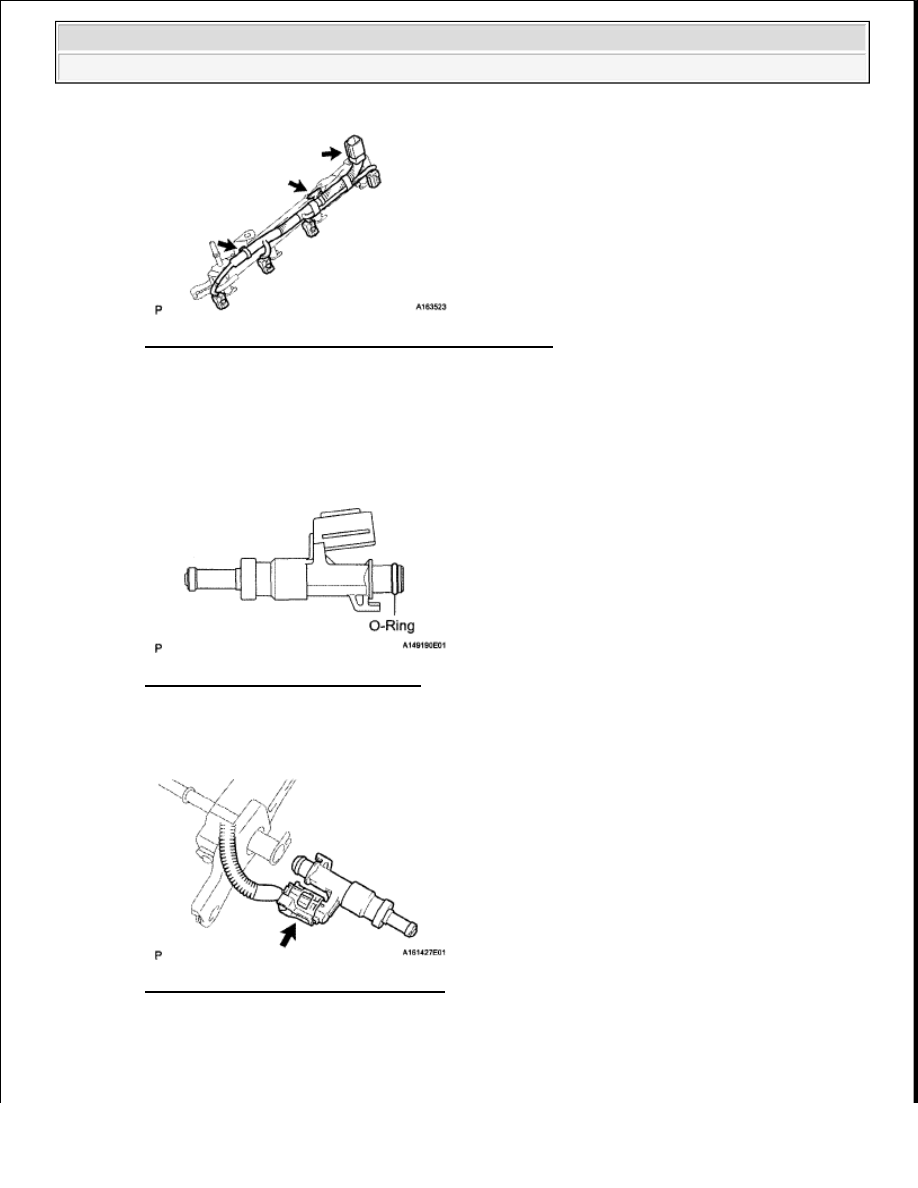

Fig. 41: Identifying No. 7 Wire Harness Clamps - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Apply gasoline or spindle oil to a new O-ring and install it to the injector.

Fig. 42: Identifying Injector O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Connect the injector connector.

Fig. 43: Identifying Injector Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the injector to the delivery pipe as shown in the illustration.

NOTE:

Make sure that there is no damage or foreign material in the groove
of the injector when installing the O-ring.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra

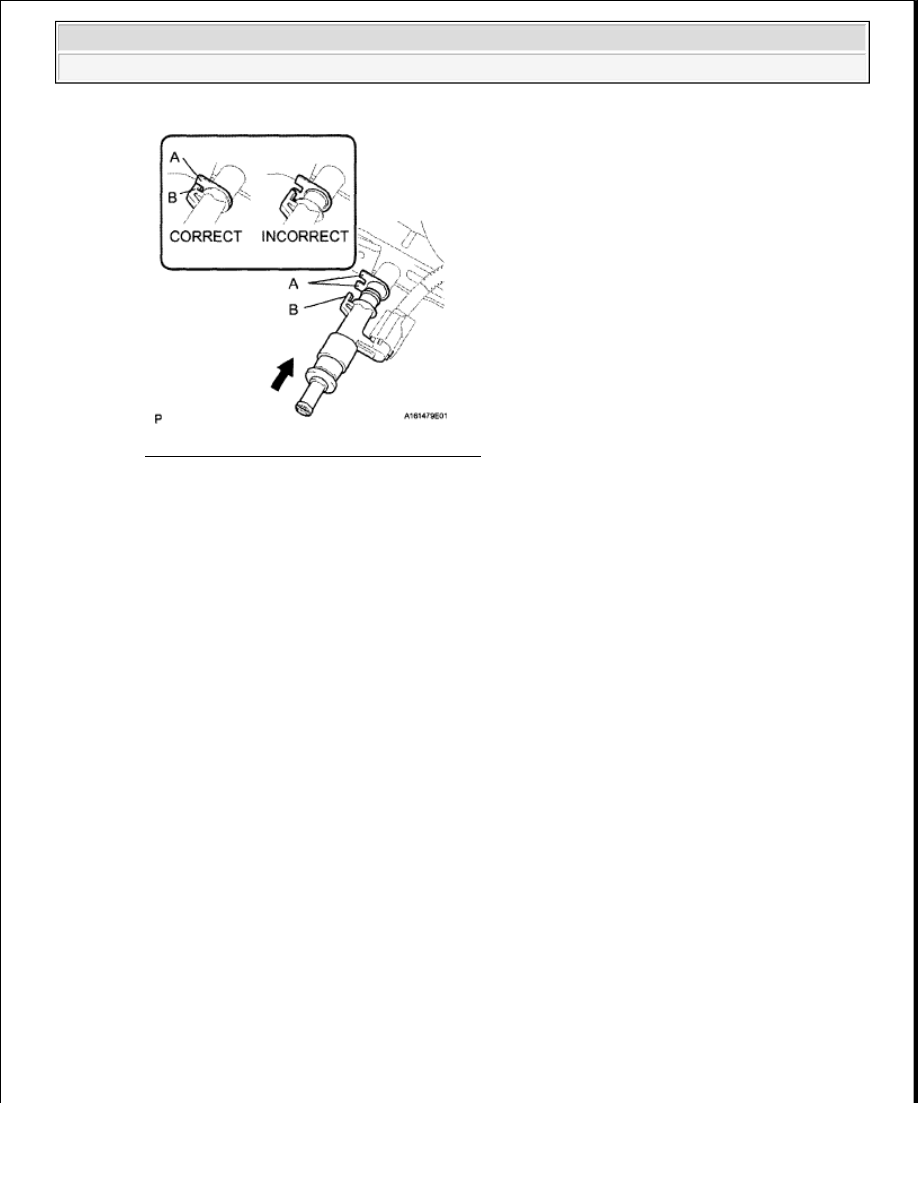

Fig. 44: Installing Injector To Delivery Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Check that each injector is installed to the delivery pipe facing the direction shown in the

illustration.

NOTE:



Make sure that there are no scratches or foreign matter in or
around the insertion hole of the delivery pipe.



When inserting the injector, be careful not to damage the O-ring.



Attach the part of the injector labeled B between the parts of the
delivery pipe labeled A.
