c. Apply gasoline or spindle oil to a new O-ring and install it to the injector.

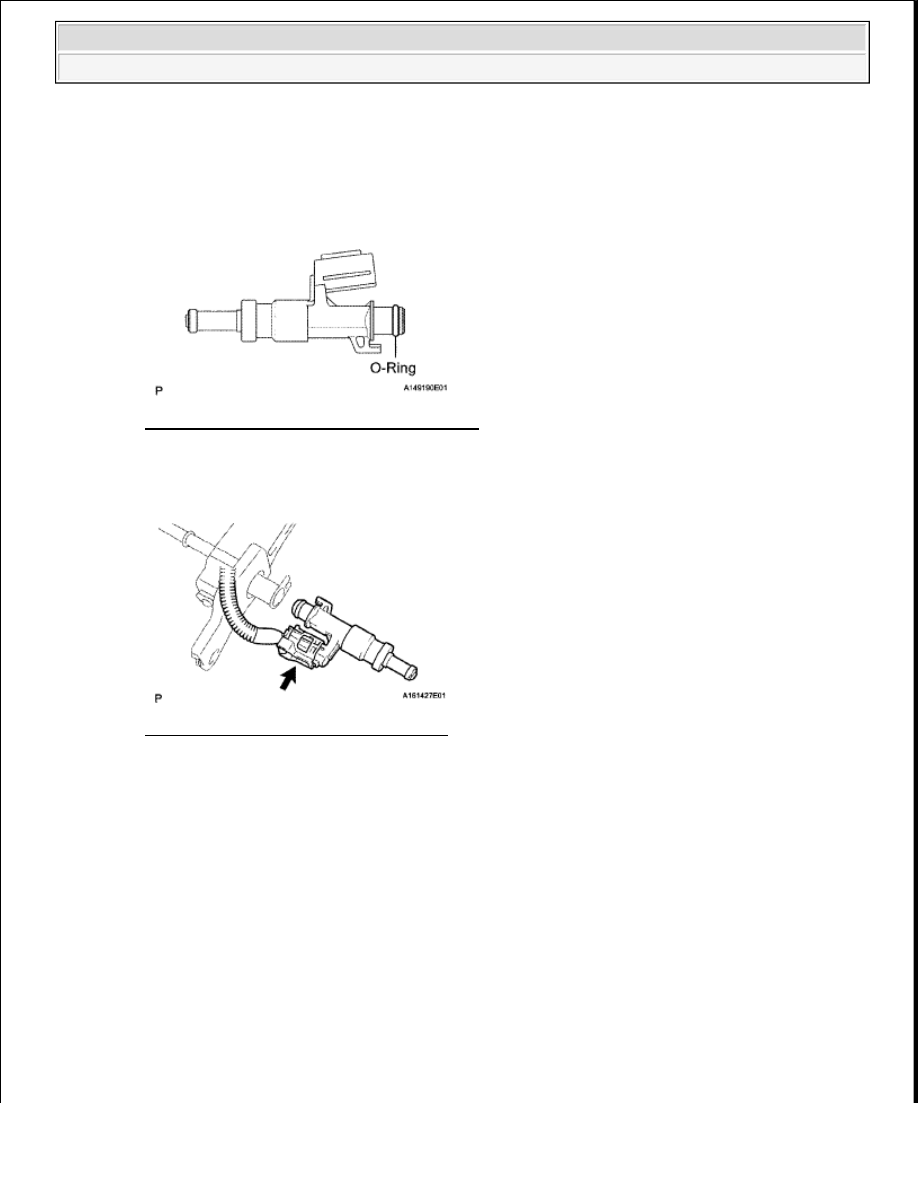

Fig. 45: Identifying O-ring Of Fuel Injector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Connect the injector connector.

Fig. 46: Connecting Injector Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the injector to the delivery pipe as shown in the illustration.

NOTE:

Make sure that there is no damage or foreign matter in the groove of
the injector when installing the O-ring.

NOTE:



Make sure that there are no scratches or foreign matter in or
around the hole of the delivery pipe.



When installing the injector, be careful not to damage the O-
ring.



Attach the part of the injector labeled B between the parts of the
delivery pipe labeled A.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































f. Check that each injector is installed to the delivery pipe facing the direction shown in the

illustration.

Fig. 48: Locating Fuel Delivery Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

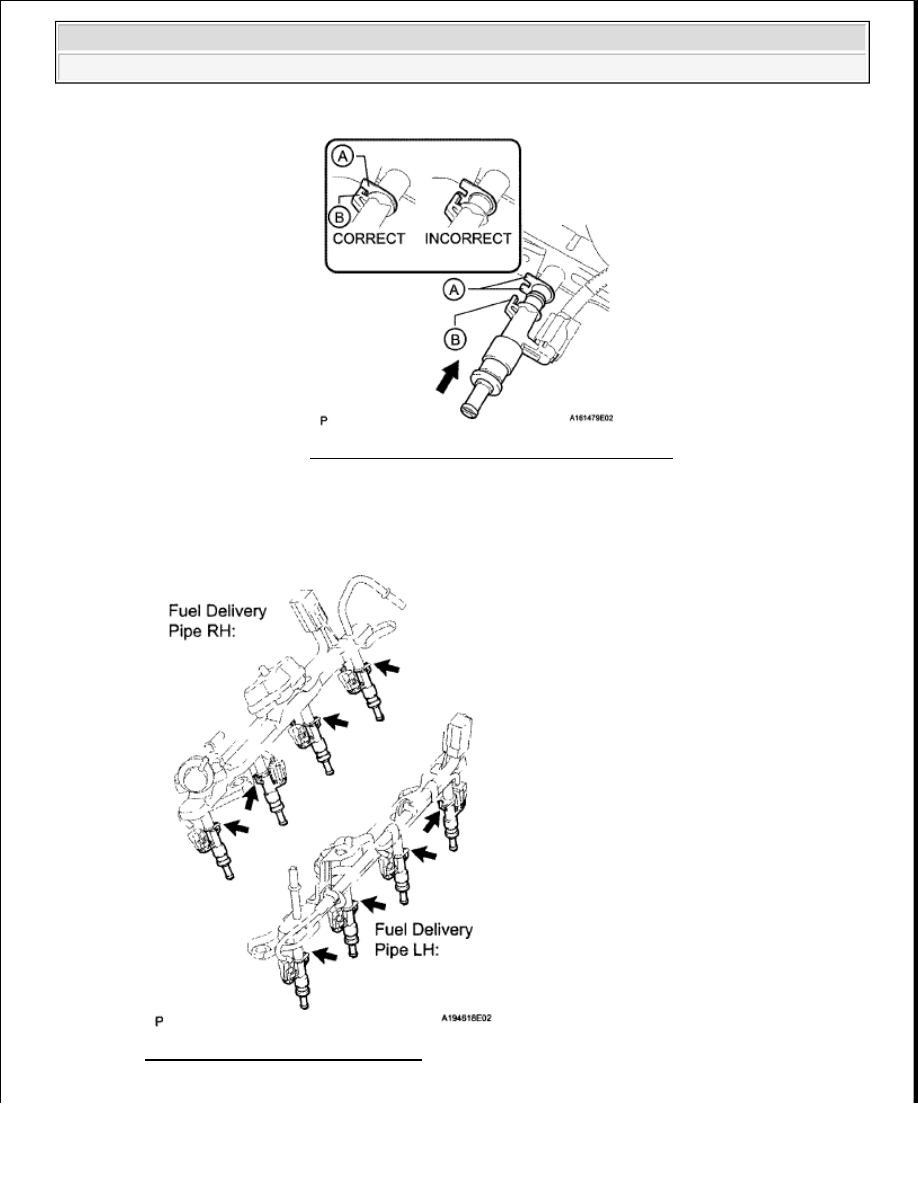

Fig. 47: Installing Injector To Delivery Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































2. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY LH

a. Install the 2 delivery pipe spacers and 4 insulators to the cylinder head LH.

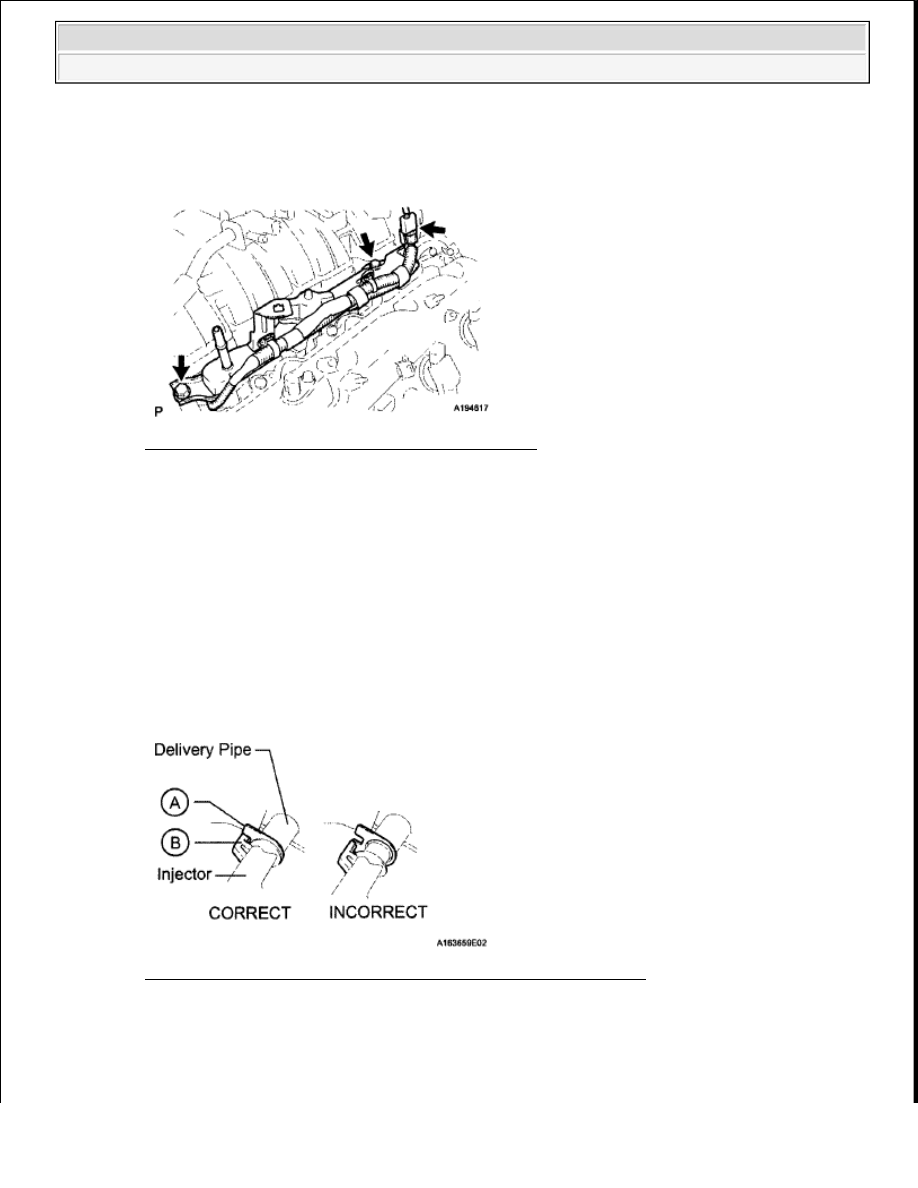

Fig. 49: Locating Fuel Delivery Pipe Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the delivery pipe (with injectors) to the cylinder head LH.

c. Install the 2 bolts.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

d. Connect the No. 7 wire harness connector.

e. Install the No. 1 engine cover sub-assembly.

Fig. 50: Identifying Delivery Pipe Correct And Incorrect Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY RH

a. Install the 2 delivery pipe spacers and 4 insulators to the cylinder head RH.

b. Install the delivery pipe (with injectors) to the cylinder head RH.

NOTE:

Make sure that the part of the injector labeled B is between the parts
of the delivery pipe labeled A.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































c. Install the 2 bolts.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

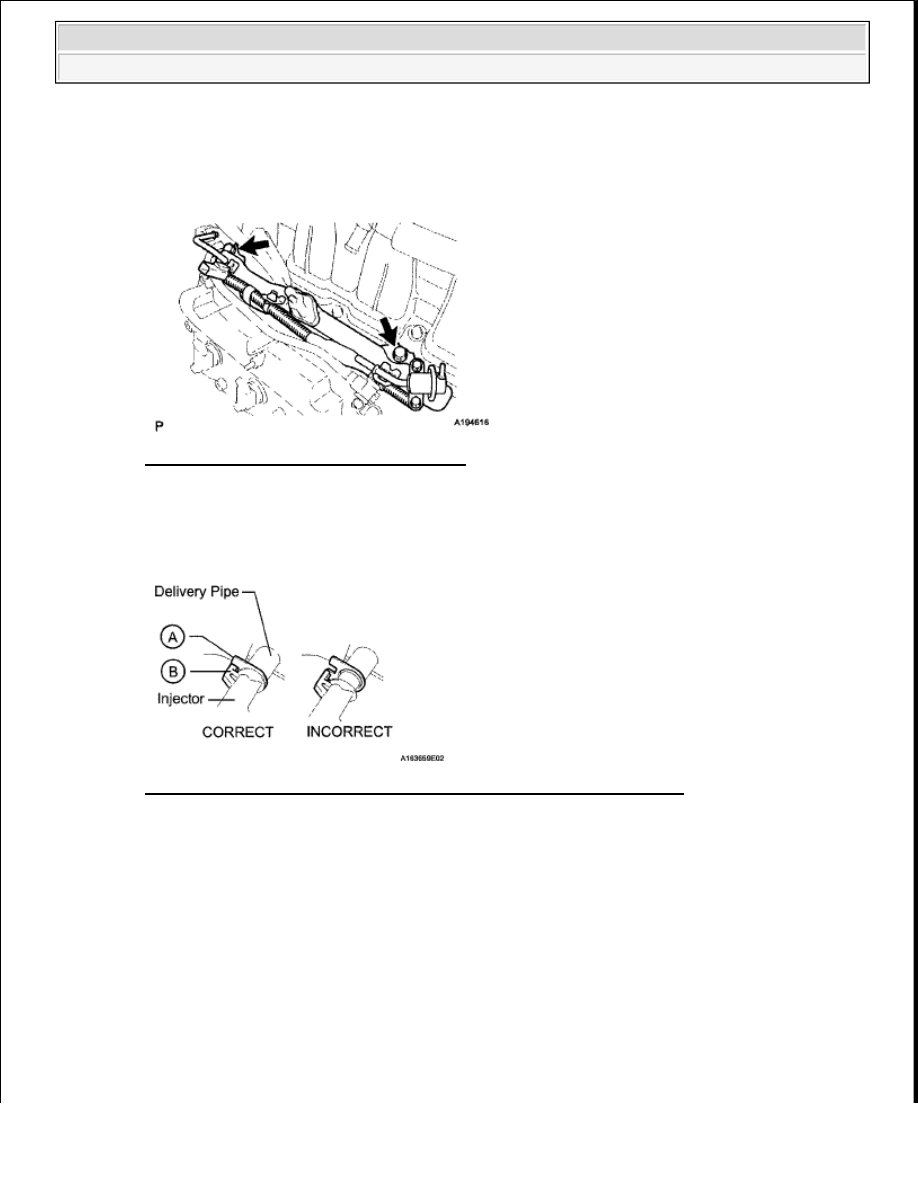

Fig. 51: Locating Fuel Delivery Pipe Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 52: Identifying Fuel Delivery Pipe Correct And Incorrect Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the No. 3 engine cover.

e. Connect the No. 6 wire harness connector.

NOTE:

Make sure that the part of the injector labeled B is between the parts
of the delivery pipe labeled A.
