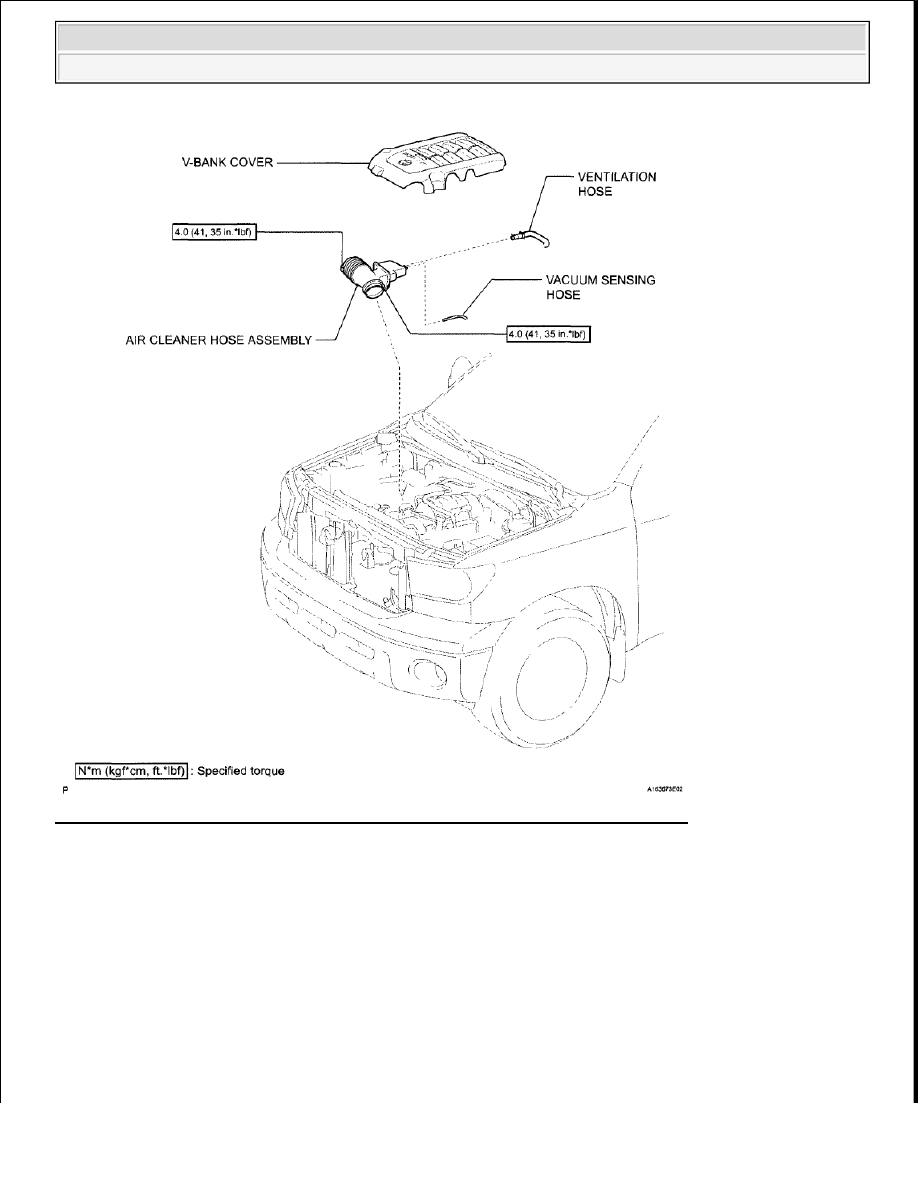

Fig. 21: Identifying Fuel Injector Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra

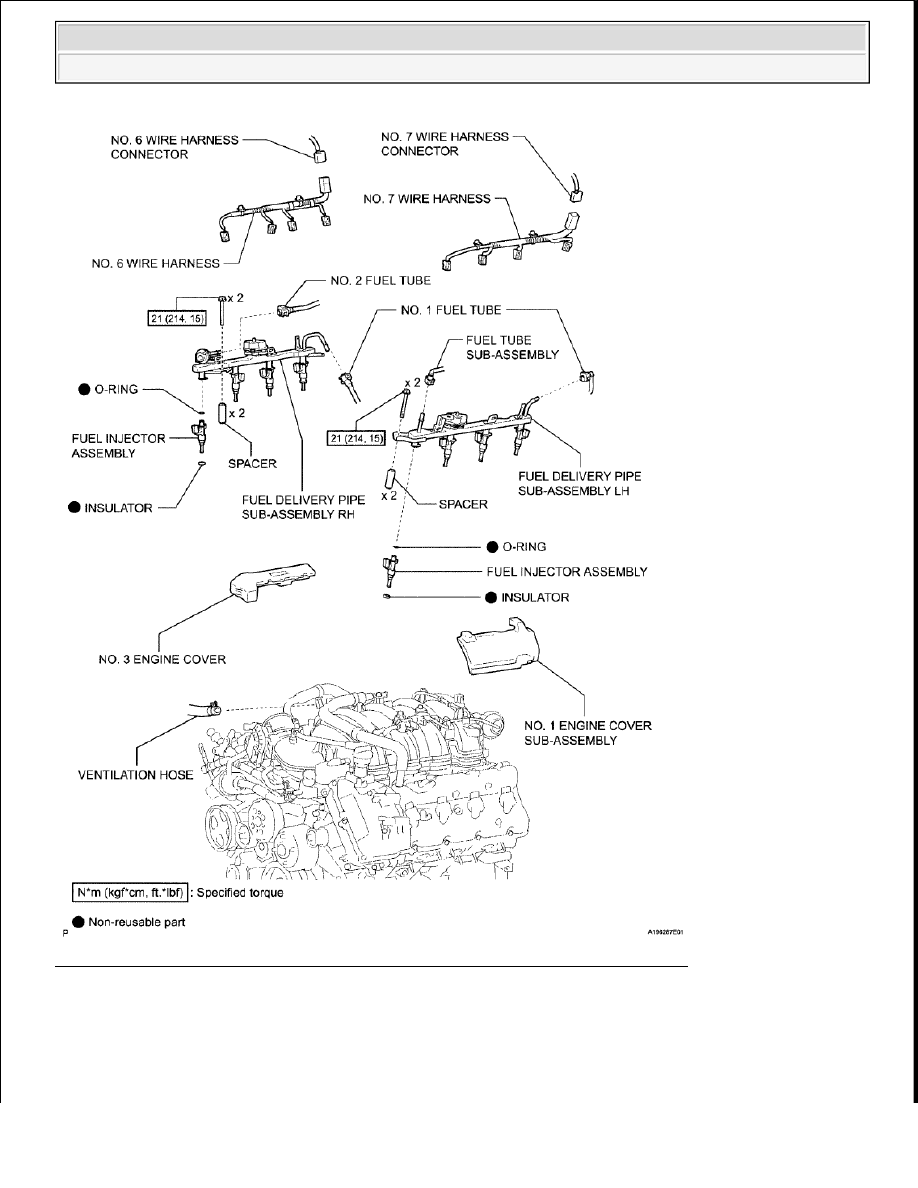

Fig. 22: Identifying Fuel Injector Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCHARGE FUEL SYSTEM PRESSURE



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































a. Disconnect the cable from the negative (-) battery terminal.

b. Disconnect the 2 fuel pump ECU connectors.

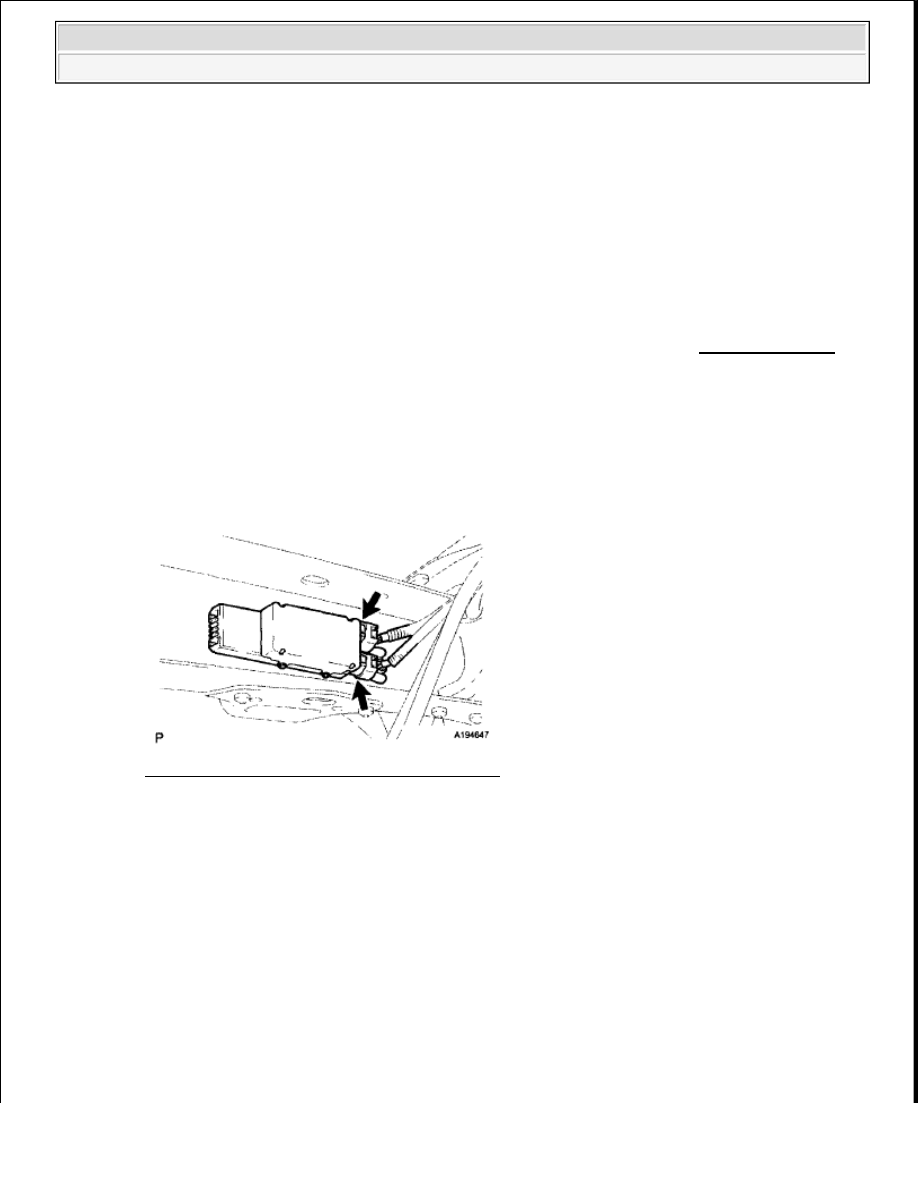

Fig. 23: Locating Fuel Pump ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the cable to the negative (-) battery terminal.

d. Start the engine. After the engine has stopped on its own, turn the ignition switch off.

HINT:

DTC P0171/0174 (system too lean) may be set.

e. Crank the engine again, then check that the engine does not start.

f. Loosen the fuel tank cap, then discharge the pressure in the fuel tank completely.

g. Connect the 2 fuel pump ECU connectors.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:



Do not disconnect any part of the fuel system until you have
discharged the fuel system pressure.



After discharging the fuel pressure, place a cloth or equivalent
over fittings as you separate them to reduce the risk of fuel
spray on yourself or in the engine compartment.

NOTE:



When disconnecting the cable some systems need to be
initialized after the cable is reconnected (See INITIALIZATION ).



After the ignition switch is turned off, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition
switch off, wait 90 seconds or more before disconnecting the
cable from the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































3. REMOVE V-BANK COVER (See REMOVAL )

4. REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

5. DISCONNECT NO. 2 FUEL TUBE

a. Disconnect the No. 2 fuel tube from the fuel pressure regulator (See PRECAUTION ).

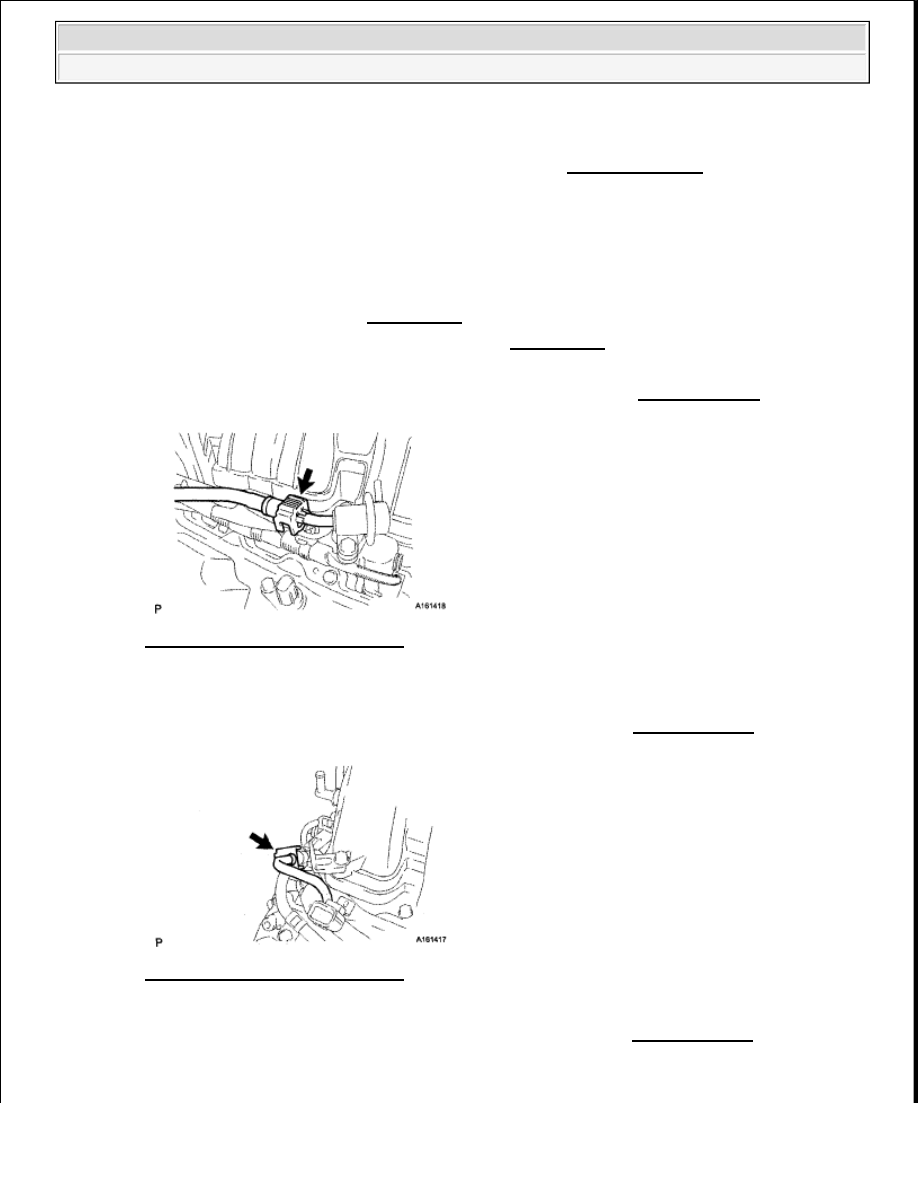

Fig. 24: Locating No. 2 Fuel Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. DISCONNECT NO. 1 FUEL TUBE

a. Disconnect the No. 1 fuel tube from the fuel delivery pipe RH (See PRECAUTION ).

Fig. 25: Locating No. 1 Fuel Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the No. 1 fuel tube from the fuel delivery pipe LH (See PRECAUTION ).

NOTE:



When disconnecting the cable some systems need to be initialized
after the cable is reconnected (See INITIALIZATION ).



After the ignition switch is turned off, the navigation system requires
approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch off, wait 90
seconds or more before disconnecting the cable from the negative (-)
battery terminal.
