2009 ENGINE

Fuel (3UR-FBE) - Tundra

FUEL SYSTEM

PRECAUTION

1. DISCHARGE FUEL SYSTEM PRESSURE

a. Disconnect the cable from the negative (-) battery terminal.

b. Disconnect the 2 fuel pump ECU connectors.

CAUTION:



Before working on the fuel system, disconnect the cable from the
negative (-) battery terminal.



Do not smoke or be near an open flame when working on the fuel
system.



Keep gasoline away from rubber and leather parts.

CAUTION:



Do not disconnect any part of the fuel system until you have
discharged the fuel system pressure.



After discharging the fuel pressure, place a cloth or equivalent
over fittings as you separate them to reduce the risk of fuel
spray on yourself or in the engine compartment.

NOTE:



When disconnecting the cable, some systems need to be
initialized after the cable is reconnected (See INITIALIZATION ).



After the ignition switch is turned off, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition
switch off, wait 90 seconds or more before disconnecting the
cable from the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra





2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra























































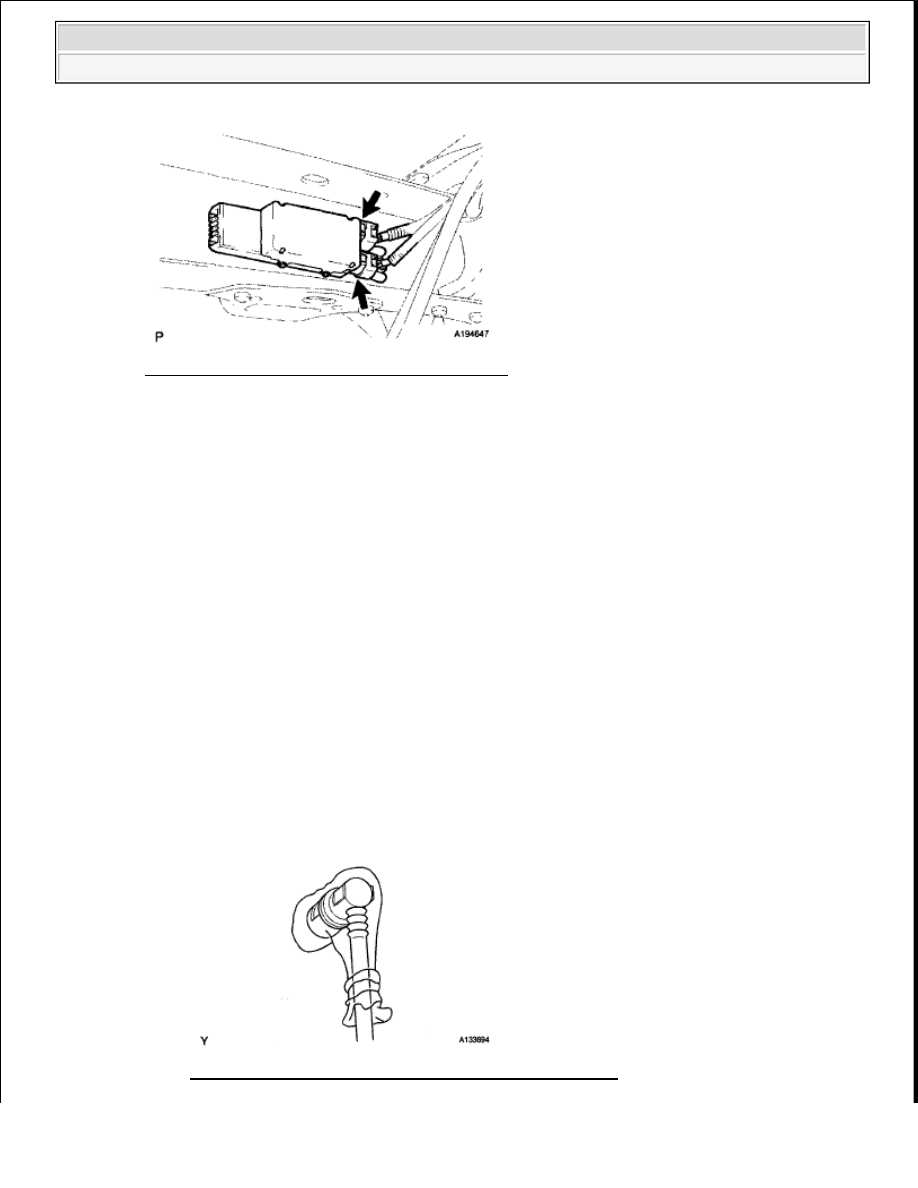

Fig. 1: Identifying Fuel Pump ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the cable to the negative (-) battery terminal.

d. Start the engine. After the engine has stopped on its own, turn the ignition switch off.

HINT:

DTC P0171/0174 (system too lean) may be stored.

e. Crank the engine again, and check that the engine does not start.

f. Loosen the fuel tank cap, then discharge the pressure in the fuel tank completely.

g. Connect the 2 fuel pump ECU connectors.

2. FUEL SYSTEM

a. When disconnecting the high fuel pressure line, a large amount of gasoline will spill out. Follow

these procedures.

1. Perform the "DISCHARGE FUEL SYSTEM PRESSURE" procedures above.

2. Put a container under the connecting part of the pressure line.

3. Slowly loosen the connection.

4. Disconnect the connection.

5. Plug the connection with a rubber plug.

Fig. 2: Identifying Connector Covered With Plastic Bag



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra





























Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Observe these precautions when removing and installing the injectors:



Never reuse the O-ring.



When installing a new O-ring to the injector, do not damage it.



Coat a new O-ring with spindle oil or gasoline before installing it. Do not use engine oil, gear
oil or brake oil.

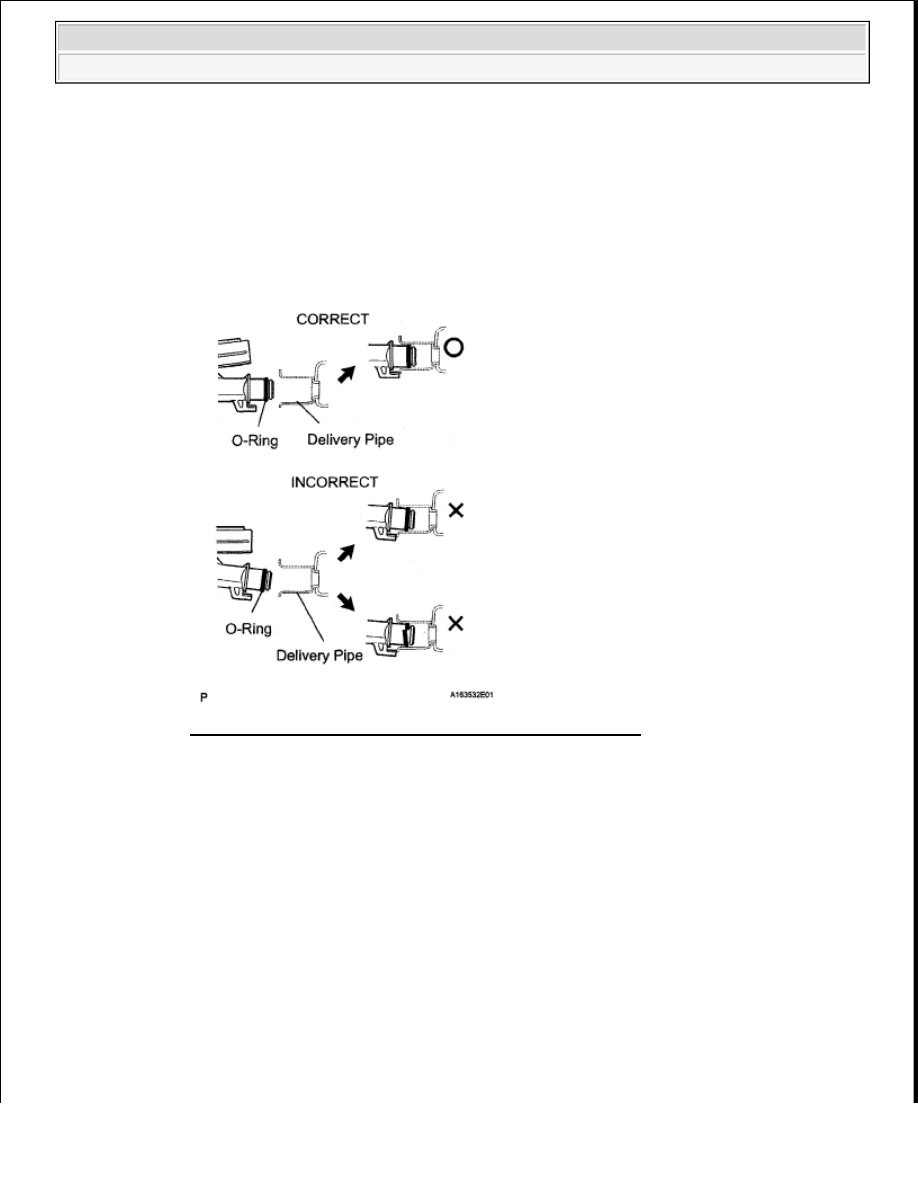

Fig. 3: Identifying Injector Correct And Incorrect Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the injector to the delivery pipe and cylinder head as shown in the illustration.

NOTE:

Before installing the injector, apply spindle oil or gasoline to the
surface where the delivery pipe contacts the O-ring of the injector.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra

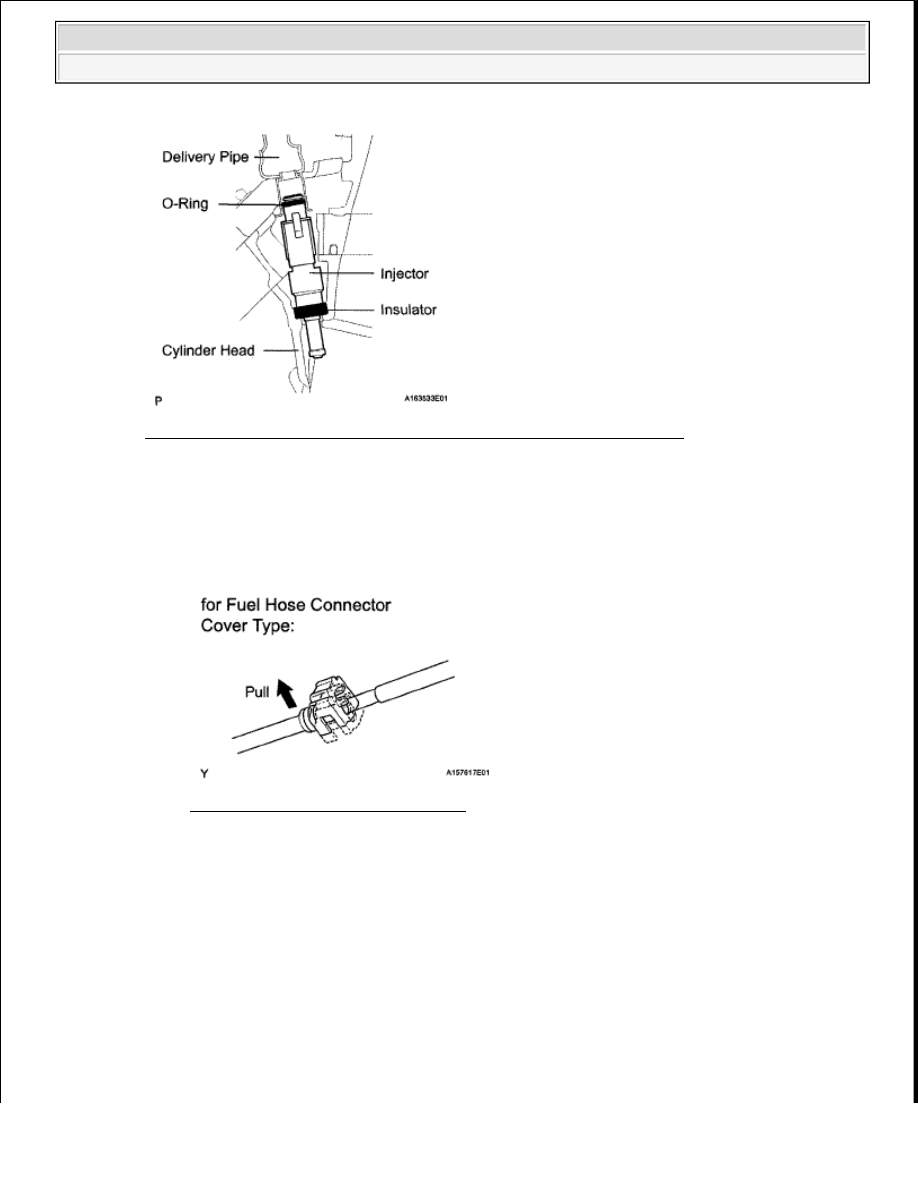

Fig. 4: Identifying Injector, Delivery Pipe, O-Ring And Cylinder Head
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Observe these precautions when disconnecting the fuel tube connector (for quick type).

1. for Fuel Hose Connector Cover Type:

Detach the lock claws by lifting up the cover, as shown in the illustration.

Fig. 5: Pulling Fuel Hose Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. for Fuel Pipe Clamp Type:

Remove the fuel pipe clamp from the fuel tube connector.
