b. Using SST, loosen the retainer.

SST 09808-14020 (09808-01410, 09808-01420, 09808-01430)

HINT:

Fit the tips of SST onto the ribs of the retainer.

that seal the plug.



Perform this work by hand. Do not use any tools.



Do not forcibly bend, twist or turn the nylon tube.



Protect the disconnected part by covering it with a plastic bag
and tape after disconnecting the fuel tubes.

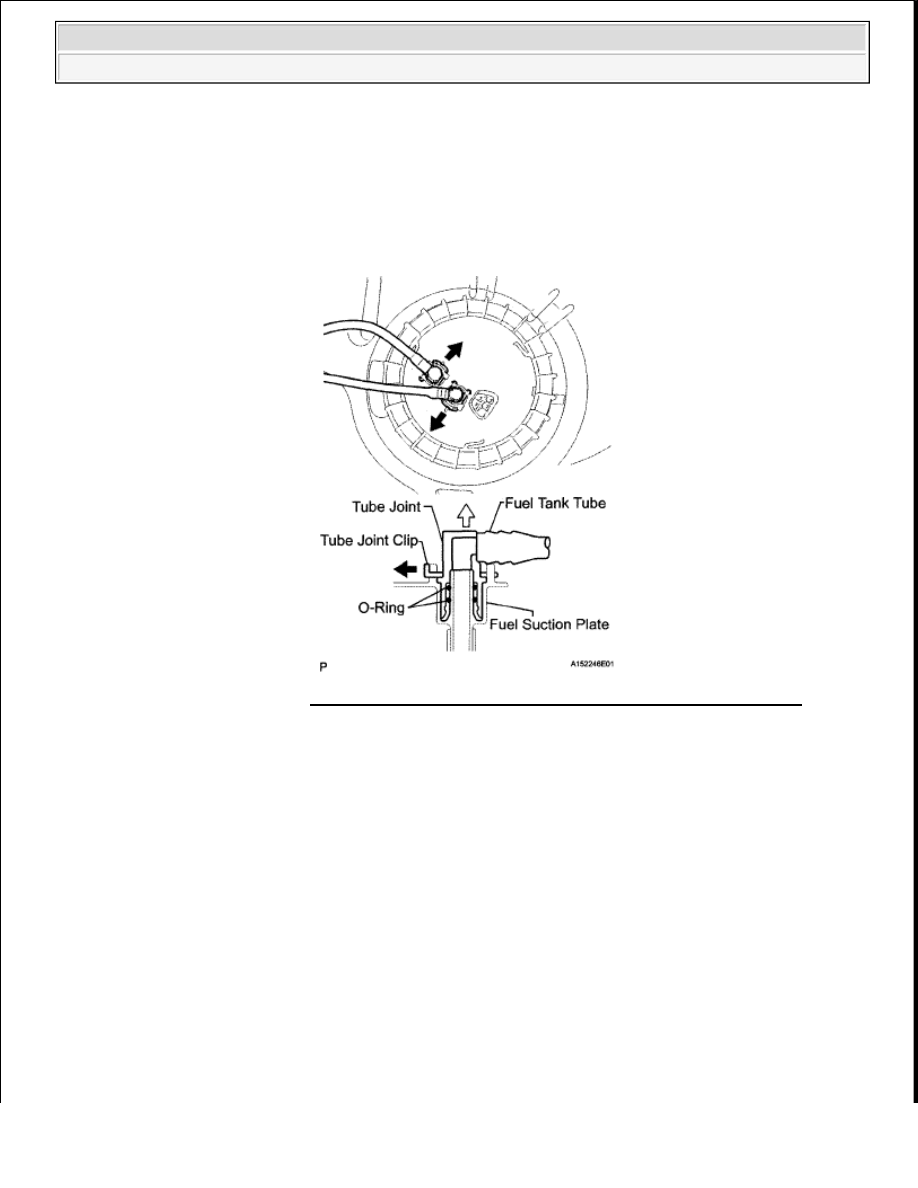

Fig. 98: Identifying Tube Joint Clips And Fuel Tank Tubes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



When the retainer is loosened, be careful as the pump and
gauge tube will spring upward from the force of the spring.



Clean the pump and gauge tube before this operation.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































c. Remove the retainer.

d. Remove the fuel suction with pump and gauge tube assembly from the fuel tank.

e. Remove the gasket from the fuel tank.

INSTALLATION

1. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

a. Apply a light coat of gasoline or grease to a new gasket, and install it to the fuel tank.

b. Install the fuel suction with pump and gauge tube into the fuel tank.

c. Put the retainer on the fuel tank. While holding the fuel suction with pump and gauge tube, tighten

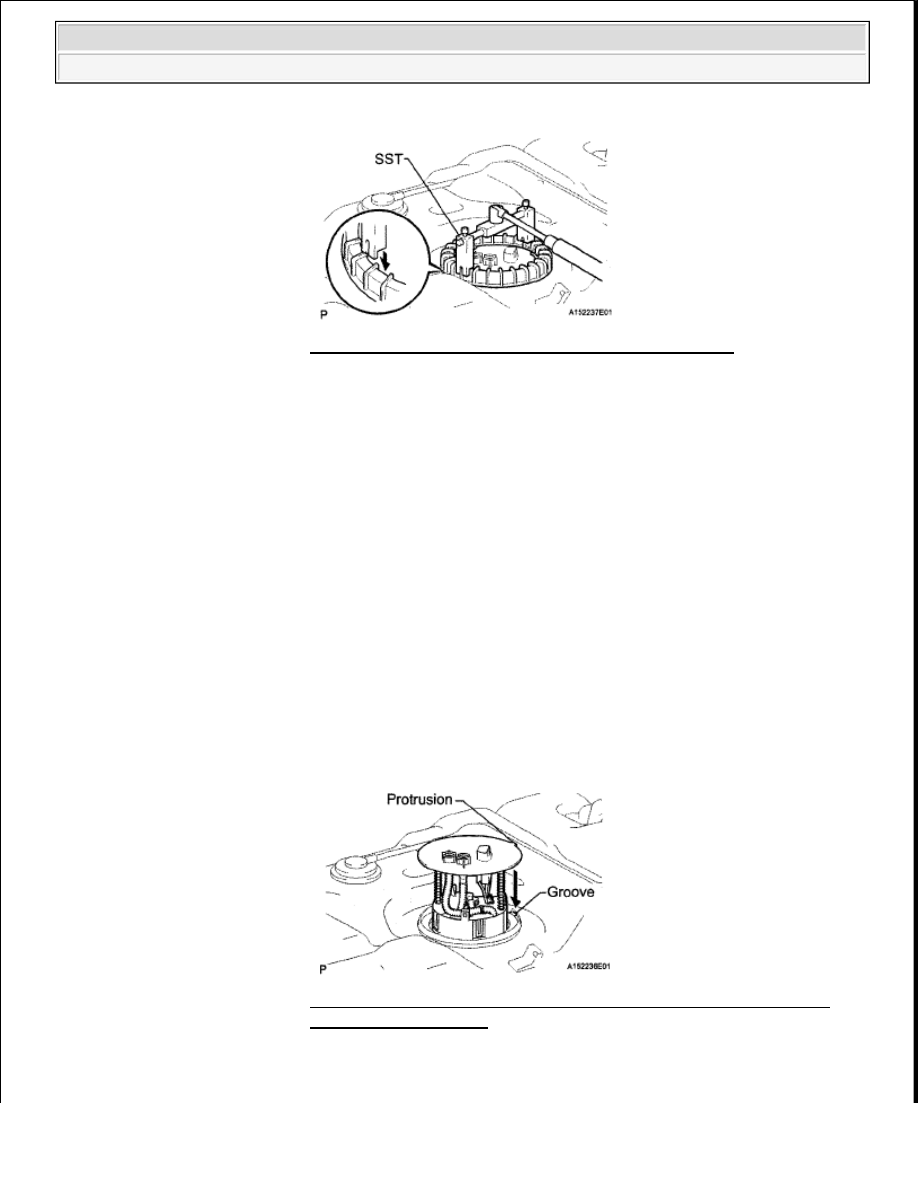

Fig. 99: Fitting Tips Of SST Onto Ribs Of Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to bend the arm of the fuel sender gauge.

NOTE:



Be careful not to bend the arm of the fuel sender gauge.



Align the protrusion of the pump and gauge tube with the
groove of the fuel tank.

Fig. 100: Aligning Protrusion Of Pump And Gauge Tube With
Groove Of Fuel Tank
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































the retainer one complete turn by hand.

d. Using SST, tighten the retainer until the mark on the retainer is within range A on the fuel tank, as

shown in the illustration.

SST 09808-14020 (09808-01410, 09808-01420, 09808-01430)

HINT:

Fit the tips of SST onto the ribs of the retainer.

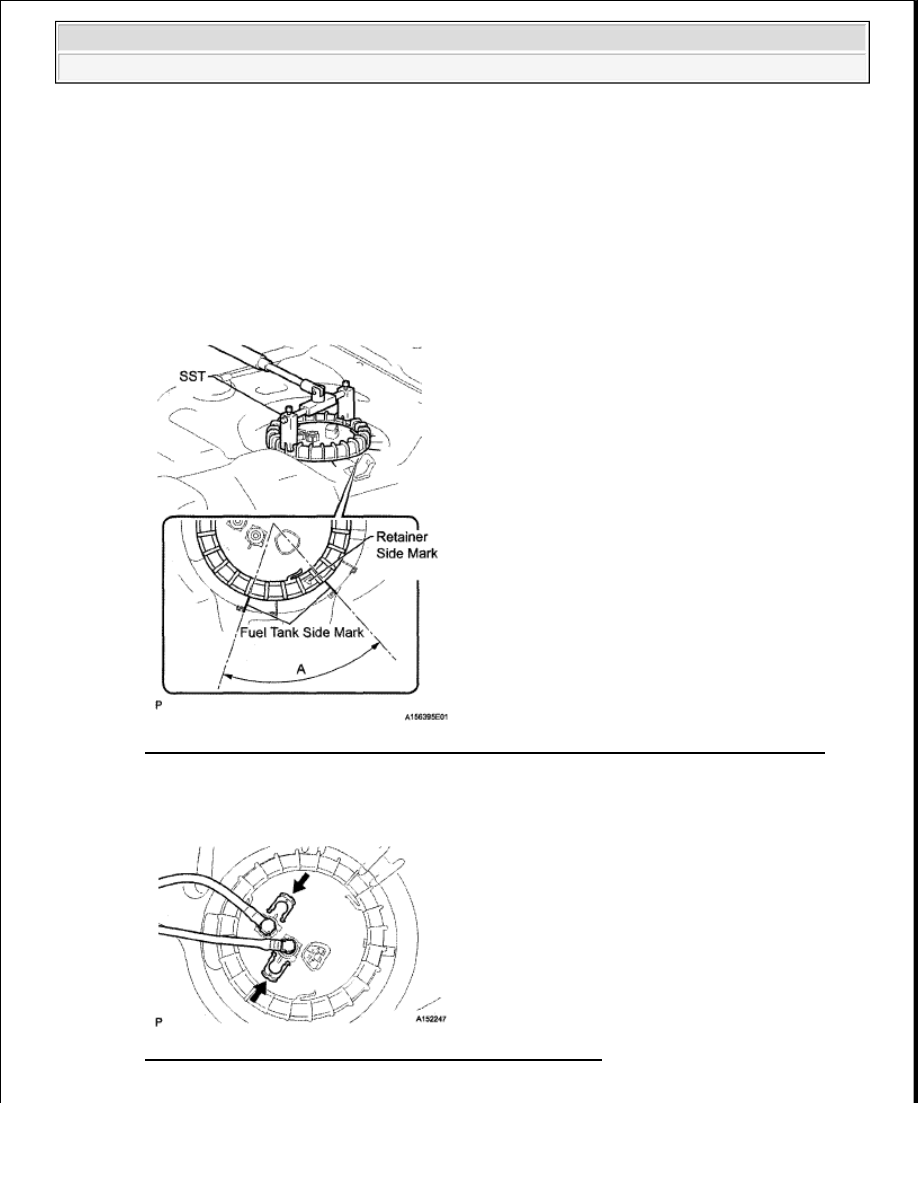

Fig. 101: Tightening Retainer Until Mark On Retainer Is Within Range A On Fuel Tank
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the 2 fuel tank tubes with the 2 tube joint clips.

Fig. 102: Installing Fuel Tank Tubes With Tube Joint Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































2. INSTALL FUEL TANK TO FILLER PIPE HOSE

a. Install the filler pipe hose to the fuel tank.

NOTE:



Check that there are no scratches or foreign objects on the
connecting parts.



Check that the fuel tube joints are inserted securely.



Check that the tube joint clips are on the collars of the fuel tube
joints.



After installing the tube joint clips, check that the fuel tube
joints have not been pulled off.

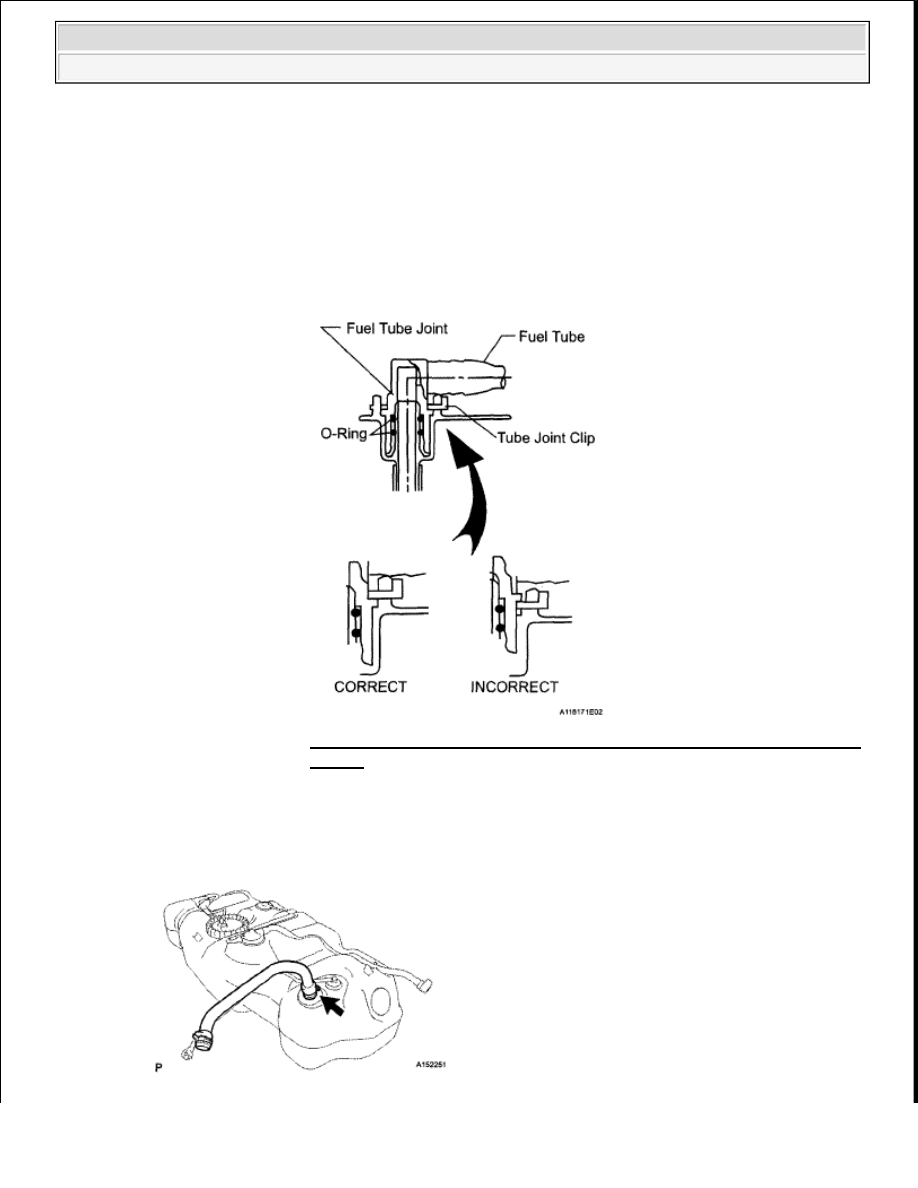

Fig. 103: Checking Tube Joint Clips Are On Collars Of Fuel Tube
Joints
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
