Fig. 29: Identifying Bolts And Fuel Return Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the bolt, 2 union bolts, 4 gaskets and front fuel pipe.

d. Disconnect the 8 injector connectors.

e. Remove the 4 nuts holding the delivery pipes to the lower intake manifold.

f. Remove the 2 delivery pipes.

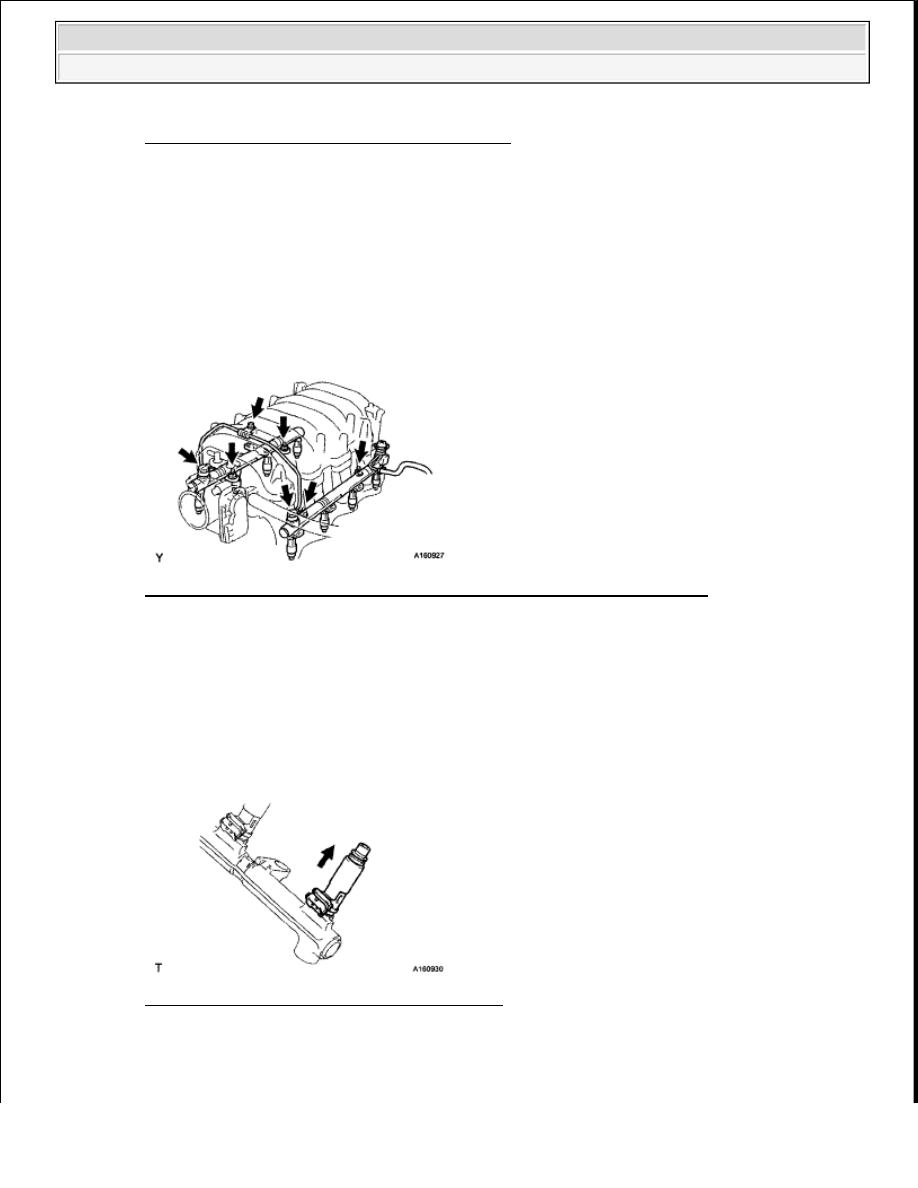

Fig. 30: Locating Nuts Holding Delivery Pipes To Lower Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE FUEL INJECTOR ASSEMBLY

a. Remove the 8 injectors from the delivery pipe LH and RH.

b. Remove the O-ring, grommet and insulator from each injector.

Fig. 31: Identifying Injectors On Delivery Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

NOTE:

Be careful not to drop the injectors when removing the delivery
pipes.

NOTE:

Do not apply any load to the injector in the horizontal direction.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































1. INSPECT INJECTION VOLUME AND LEAKAGE

a. Check the injector injection.

1. Assemble SST as shown in the illustration.

SST 09268-31011 (95336-08070,09268-41091, 09268-41110, 09268-41300, 09268-41500)

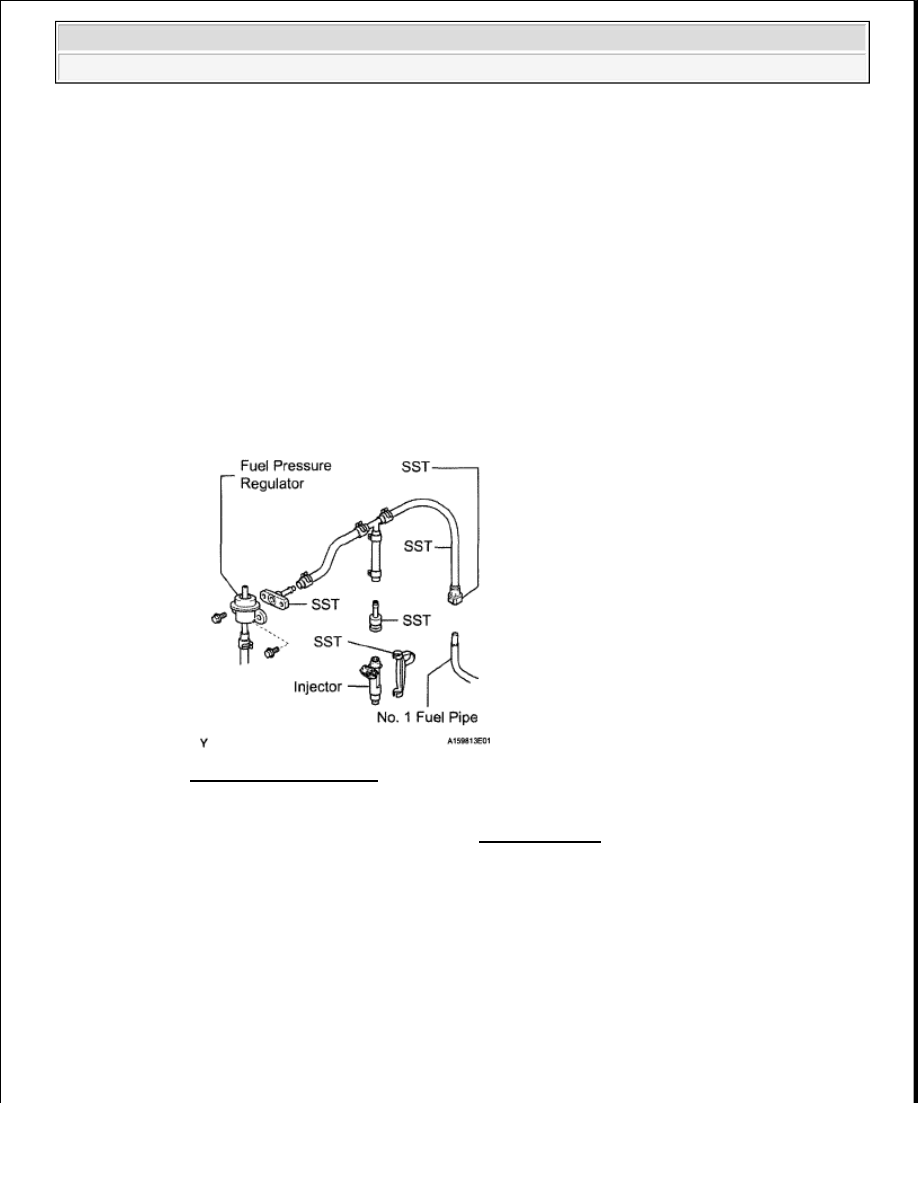

Fig. 32: Assembling SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Discharge the fuel system pressure (see PRECAUTION ).

3. Disconnect the fuel inlet hose (fuel tube connector) from the No. 1 fuel pipe.

4. Remove the bolt and disconnect the fuel pressure regulator from the fuel delivery pipe.

5. Connect SST to the No. 1 fuel pipe.

CAUTION:



This test involves high-pressure fuel and electricity.



Take every precaution regarding safe handling of both the
fuel and the electrical parts.



Perform this test in a safe area, and avoid any sparks or
flame.



Do not smoke.

NOTE:

Do not disconnect the No. 2 fuel hose from the fuel pressure
regulator.

CAUTION: Always read the precautions before connecting the fuel

tube connector.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































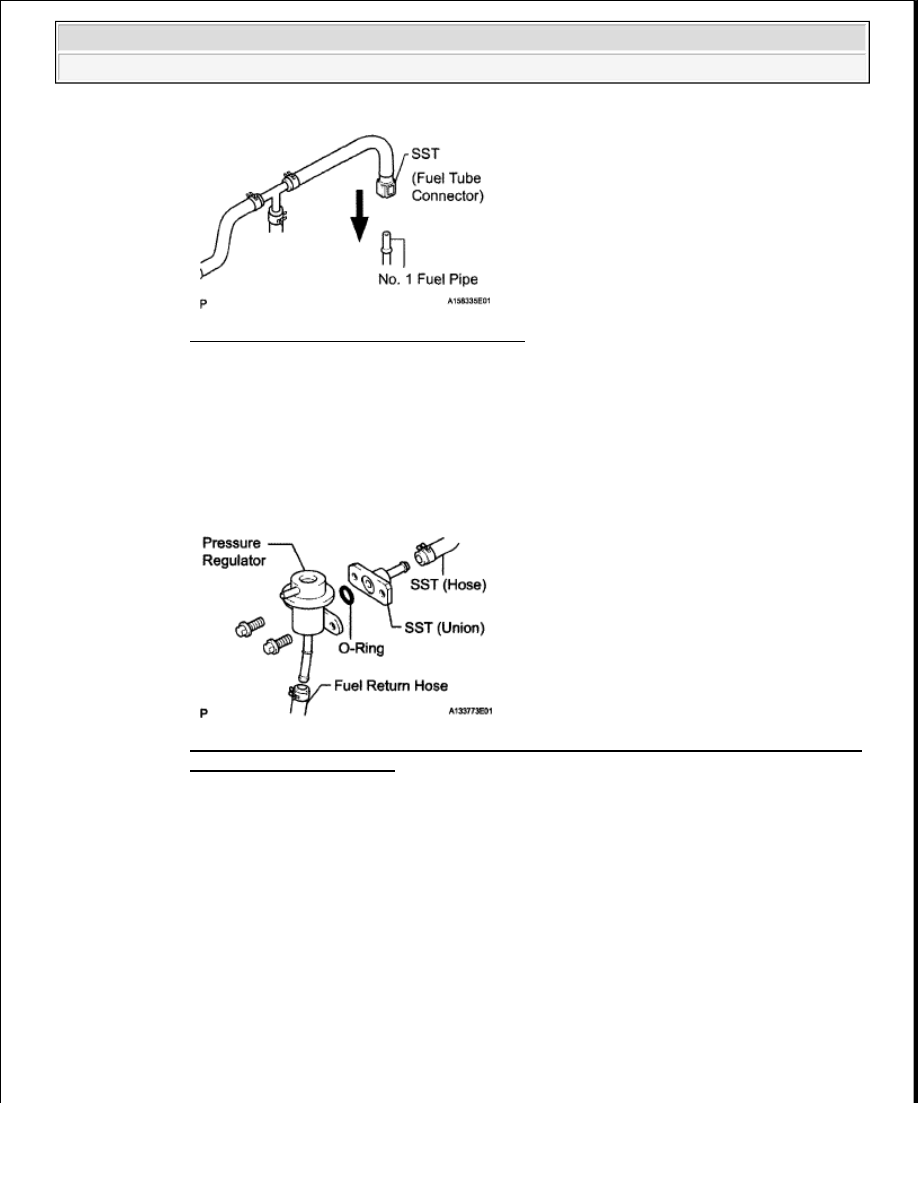

Fig. 33: Connecting SST To No. 1 Fuel Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. Connect SST (hose) to the fuel inlet of the pressure regulator with another SST (union), O-

ring and the 2 bolts.

Torque: 7.5 N*m (77 kgf*cm, 66 in.*lbf)

7. Connect the fuel return hose to the fuel outlet of the pressure regulator.

Fig. 34: Connecting SST (Hose) To Fuel Inlet Of Pressure Regulator With Another SST
(Union), O-Ring And bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. Install the O-ring to the injector.

9. Connect SSTs (adaptor and hose) to the injector, and hold the injector and union with another

SST (clamp).

SST 09268-31011 (95336-08070, 09268-41110, 09268-41300)



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































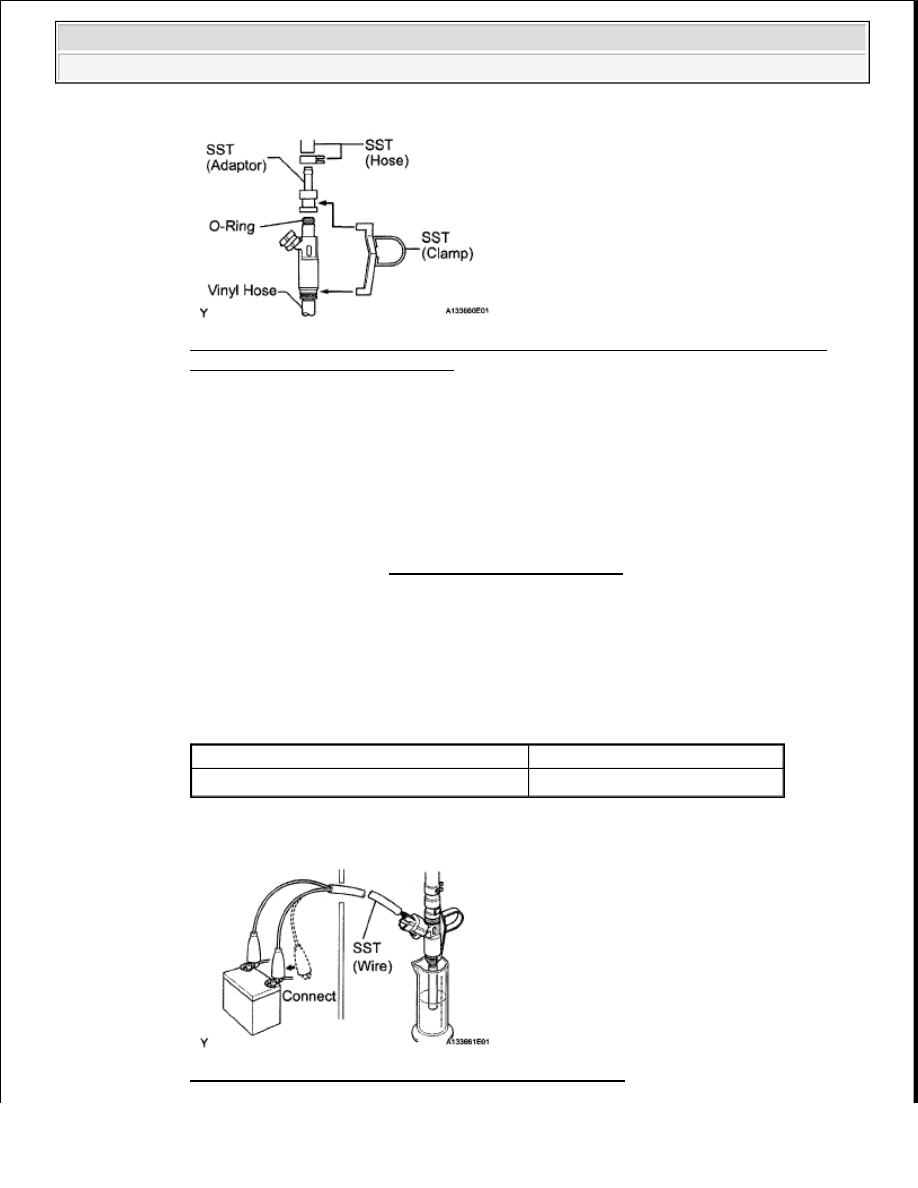

Fig. 35: Connecting SSTs (Adaptor And Hose) To Injector, And Hold Injector And
Union With Another SST (Clamp)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. Put the injector into a graduated cylinder.

11. Connect the Techstream to the DLC3.

12. Operate the fuel pump (see ON-VEHICLE INSPECTION ).

13. Connect SST (wire) to the injector and battery for 15 seconds, and measure the injection

volume with the graduated cylinder. Test each injector 2 or 3 times.

SST 09842-30070

Standard volume

STANDARD VOLUME

If the injection volume is not as specified, replace the injector.

Fig. 36: Connecting SST (Wire) To Injector And Battery

CAUTION: Install a suitable vinyl hose onto the injector to prevent

gasoline from splashing out.

Injection volume

Difference between each injector

56 to 69 cm

3

 (3.4 to 4.2 cu in.) per 15 seconds 13 cm

3

 (0.8 cu in.) or less
