a

Install a new gasket and the front No  2 exhaust pipe to the exhaust manifold LH with 3 new nuts

Torque: 54 N*m (551 kgf*cm, 40 ft.*lbf)

b

Install a new gasket and the front No  2 exhaust pipe to the front No  3 exhaust pipe with the 2 bolts
and 2 new nuts

Torque: 48 N*m (489 kgf*cm, 35 ft.*lbf)

c

Connect the air fuel ratio sensor connector

d

Connect the heated oxygen sensor connector

9

INSTALL FRONT PROPELLER SHAFT ASSEMBLY (for 4WD) (See FRONT PROPELLER
SHAFT ASSEMBLY )

10

INSTALL PROPELLER SHAFT HEAT INSULATOR (for 4WD)

a

Install the heat insulator with the 2 bolts

Torque: 16 N*m (163 kgf*cm, 12 ft.*lbf)

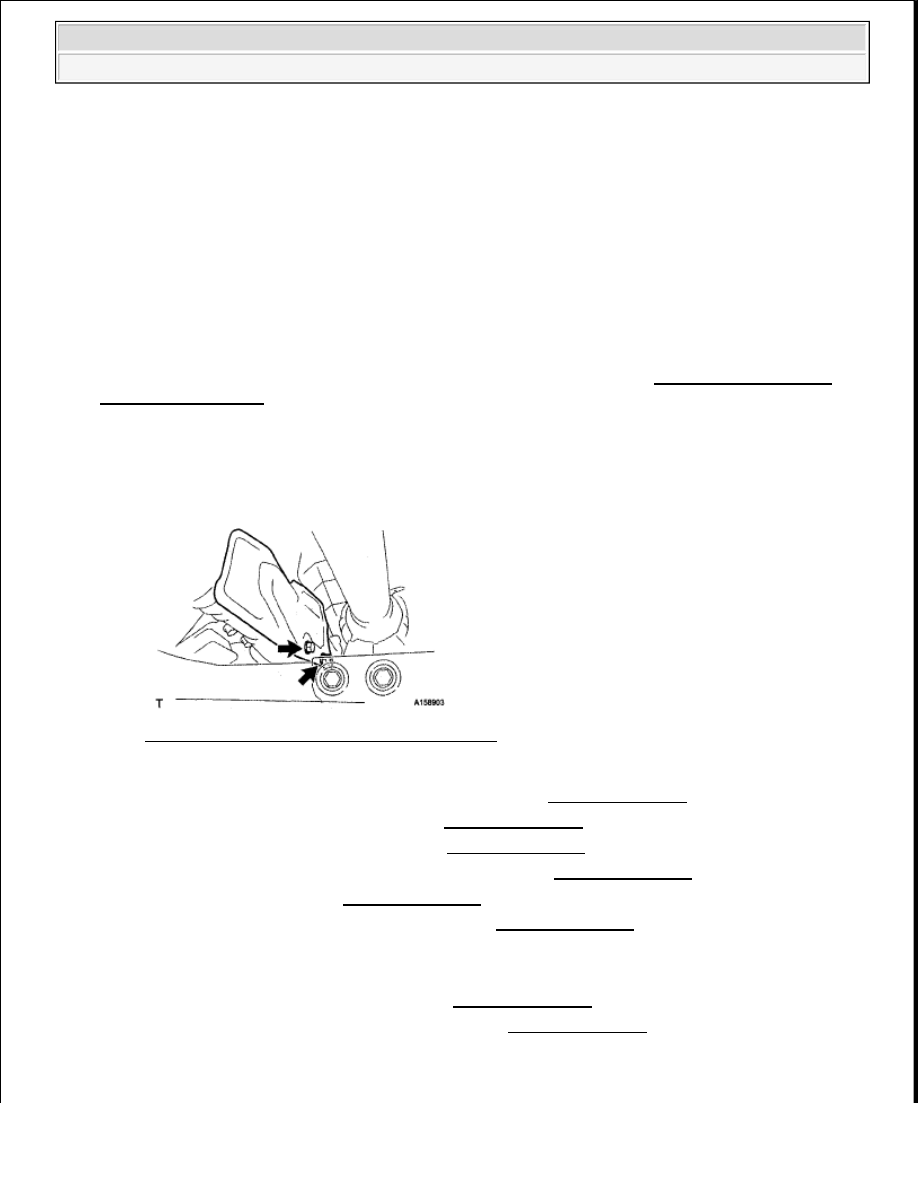

Fig. 22: Identifying Heat Insulator With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

CONNECT COOLER COMPRESSOR ASSEMBLY (See INSTALLATION )

12

INSTALL GENERATOR ASSEMBLY (See INSTALLATION )

13

CONNECT VANE PUMP ASSEMBLY (See INSTALLATION )

14

INSTALL ENGINE OIL LEVEL DIPSTICK GUIDE (See INSTALLATION )

15

INSTALL FAN SHROUD (See INSTALLATION )

16

INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

17

CONNECT OUTLET RADIATOR HOSE

18

CONNECT INLET RADIATOR HOSE

19

INSTALL AIR CLEANER ASSEMBLY (See INSTALLATION )

20

INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

21

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ENG NE Exhaust (3UR-FE) - Tundra































22

ADD ENGINE COOLANT (See REPLACEMENT )

23

INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

24

INSPECT FOR EXHAUST GAS LEAK

If gas is leaking, tighten the areas necessary to stop the leak  Replace damaged parts as necessary

25

INSTALL FRONT FENDER APRON SEAL REAR LH

a

Install the fender apron seal with the 5 clips

26

INSTALL FRONT FENDER APRON SEAL LH

a

Install the fender apron seal with the 6 clips

27

INSTALL FRONT FENDER APRON SEAL REAR RH

a

Install the fender apron seal with the 5 clips

28

INSTALL FRONT FENDER APRON SEAL RH

a

Install the fender apron seal with the 6 clips

29

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

30

INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

EXHAUST PIPE (FOR REGULAR CAB STANDARD DECK)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENG NE Exhaust (3UR-FE) - Tundra































Fig. 23: Identifying Exhaust Pipe Components (Regular Cab Standard Deck) With Torque Specifications
(1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Exhaust (3UR-FE) - Tundra

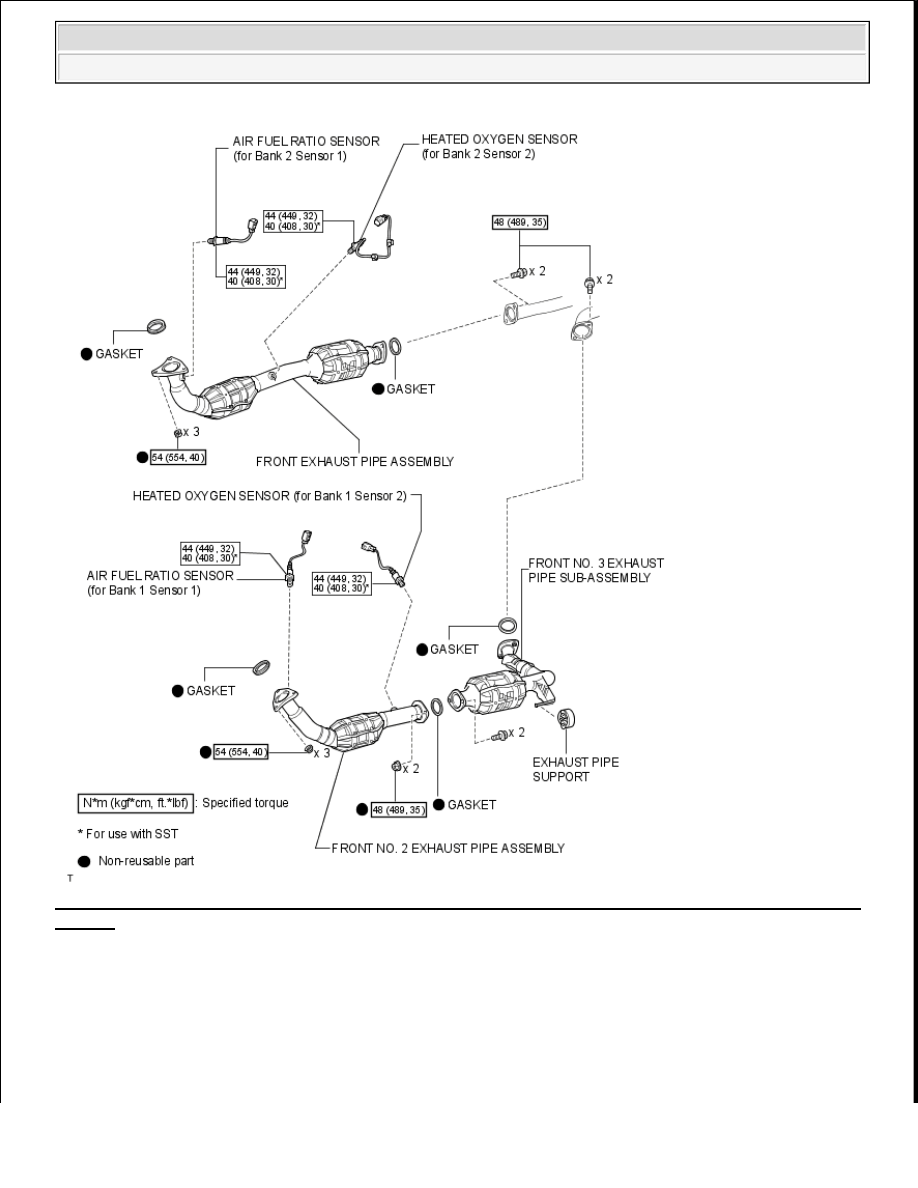

Fig. 24: Identifying Exhaust Pipe Components (Regular Cab Standard Deck) With Torque Specifications
(2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Exhaust (3UR-FE) - Tundra
