b

Install a new gasket and the front No  2 exhaust pipe to the exhaust manifold LH with 3 new nuts

Torque: 54 N*m (554 kgf*cm, 40 ft.*lbf)

c

Connect the air fuel ratio sensor connector

d

Connect the heated oxygen sensor connector

7

INSTALL CENTER EXHAUST PIPE ASSEMBLY

a

Connect the center exhaust pipe to the 3 exhaust pipe supports

b

Install 2 new gaskets to the front exhaust pipe LH and RH

c

Install the center exhaust pipe with the 4 bolts

Torque: 48 N*m (489 kgf*cm, 35 ft.*lbf)

8

INSTALL TAILPIPE ASSEMBLY

a

Connect the tailpipe to the exhaust pipe support

b

Set a new gasket to the center exhaust pipe

c

Connect the tailpipe to the center pipe with a new clamp

Torque: 32 N*m (326 kgf*cm, 24 ft.*lbf)

HINT:

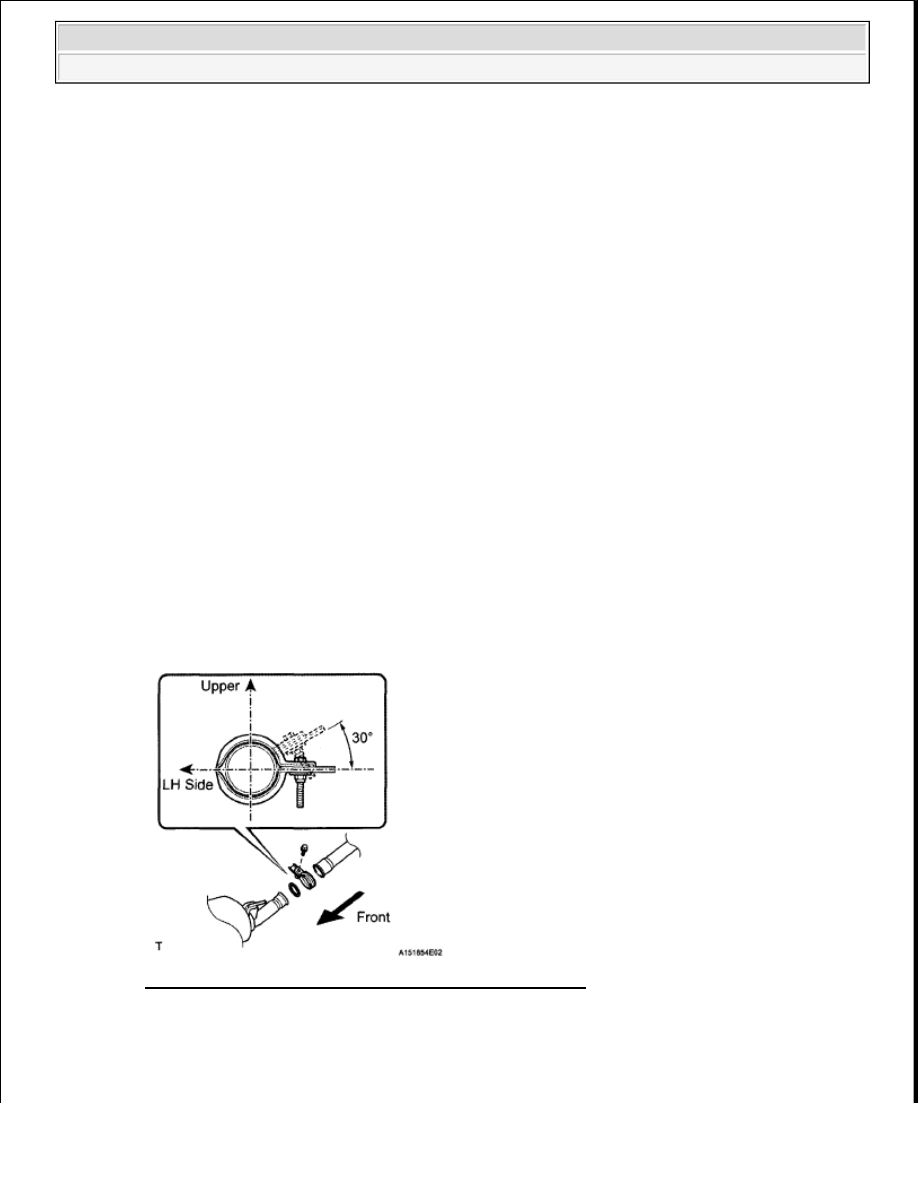

Install the clamp within the angle range shown in the illustration

Fig. 14: Connecting Tailpipe To Center Pipe With Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

INSPECT FOR EXHAUST GAS LEAK



2009 Toyota Tundra

2009 ENG NE Exhaust (1GR-FE) - Tundra































2009 ENGINE

Exhaust (2UZ-FE) - Tundra

EXHAUST MANIFOLD

COMPONENTS

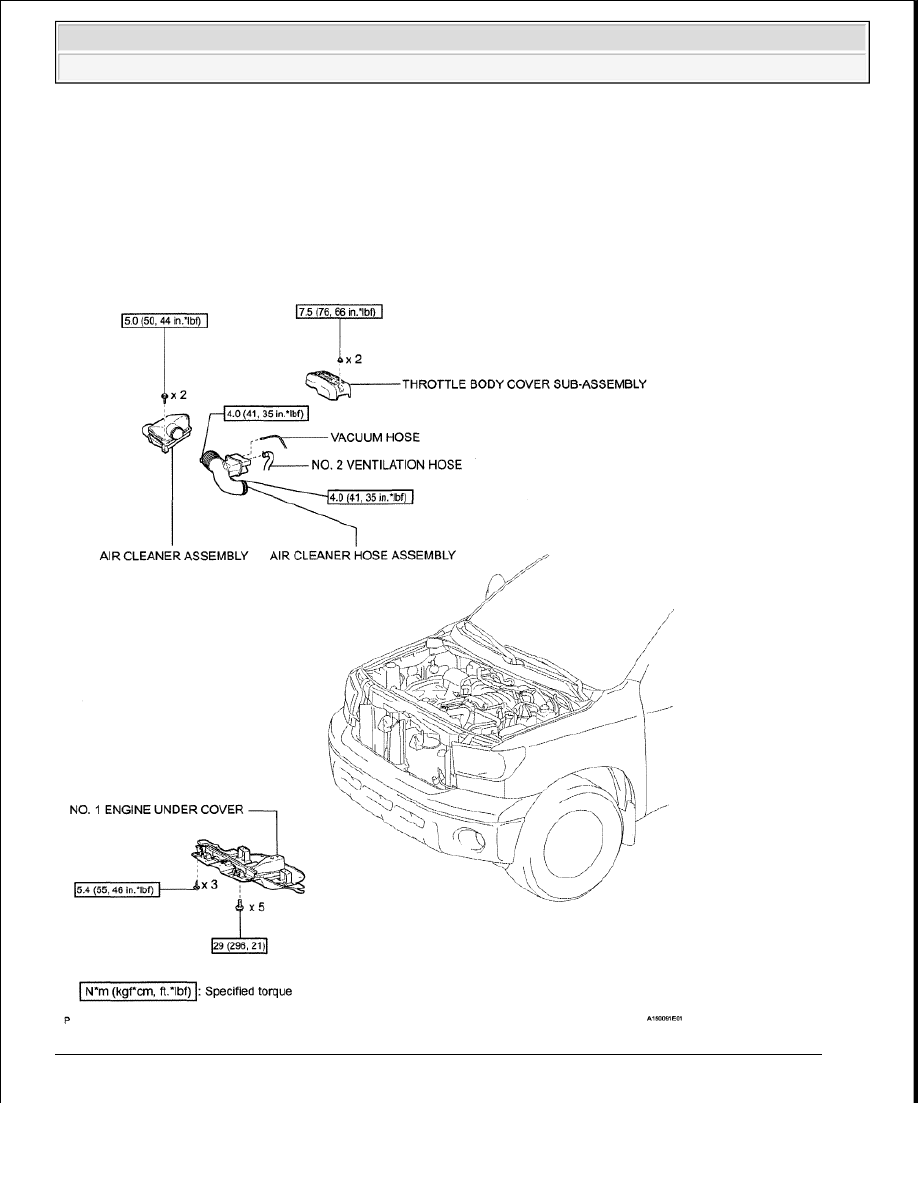

Fig. 1: Identifying Exhaust Manifold Replacement Components With Torque Specifications (1 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra























































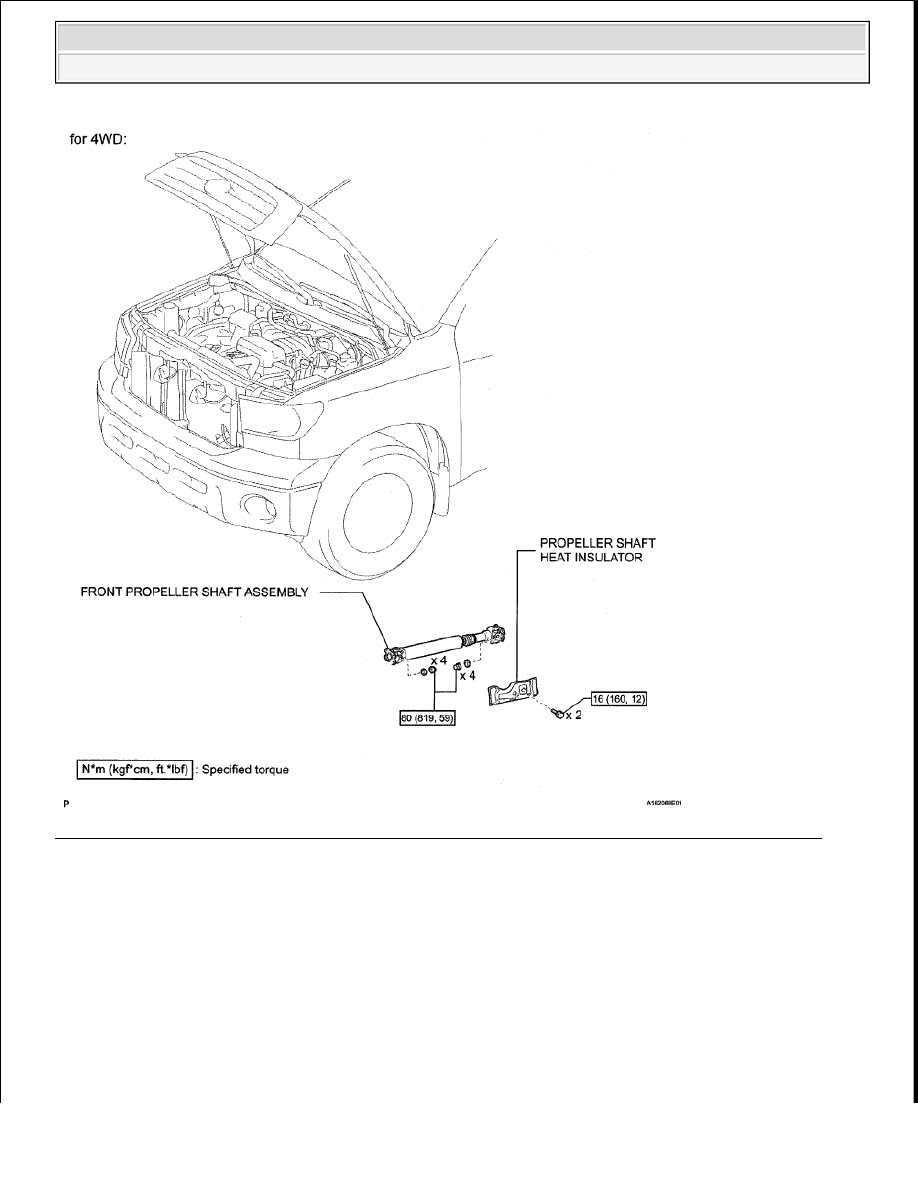

Fig. 2: Identifying Exhaust Manifold Replacement Components With Torque Specifications (2 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra





























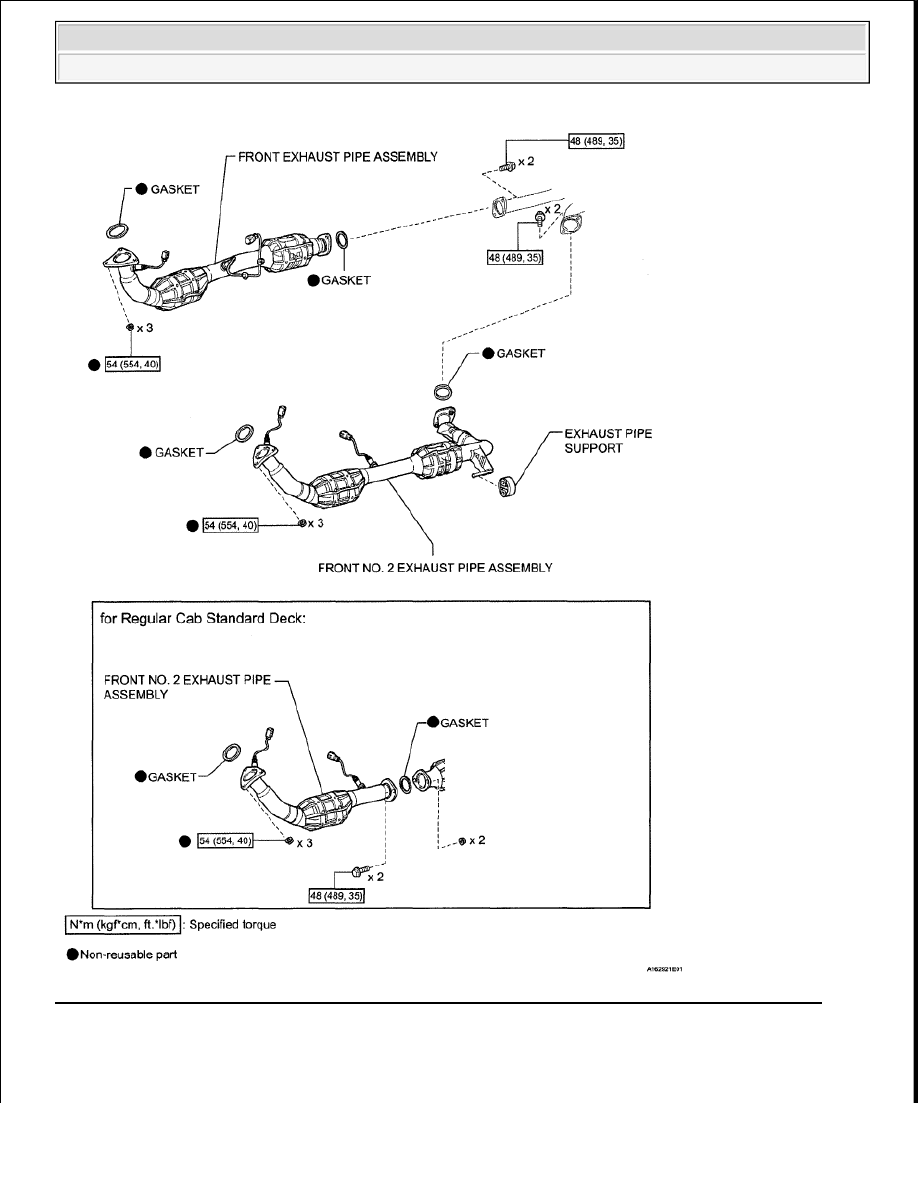

Fig. 3: Identifying Exhaust Manifold Replacement Components With Torque Specifications (3 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra
