Fig. 3: Identifying Exhaust Manifold Components With Torque Specifications (3 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Exhaust (1GR-FE) - Tundra

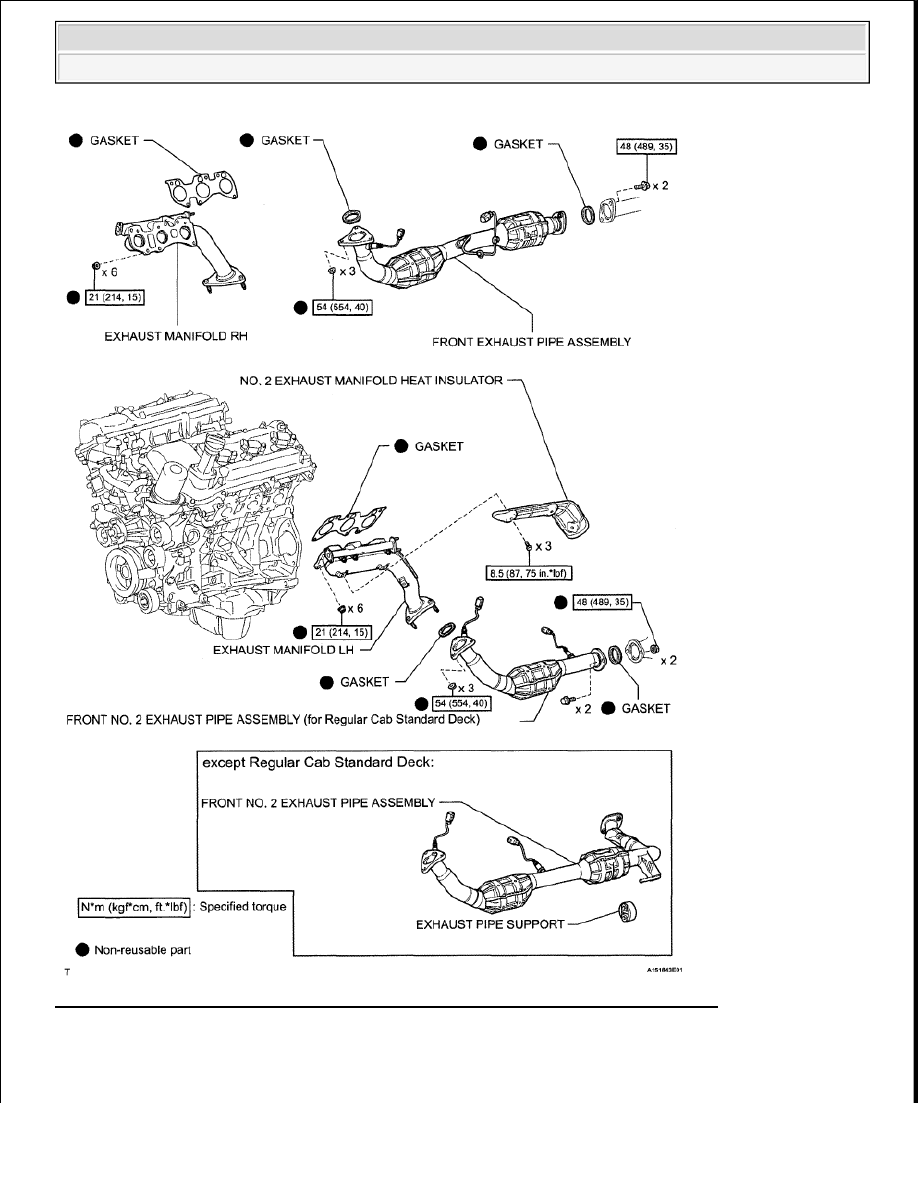

Fig. 4: Identifying Exhaust Manifold Components With Torque Specifications (4 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Exhaust (1GR-FE) - Tundra





























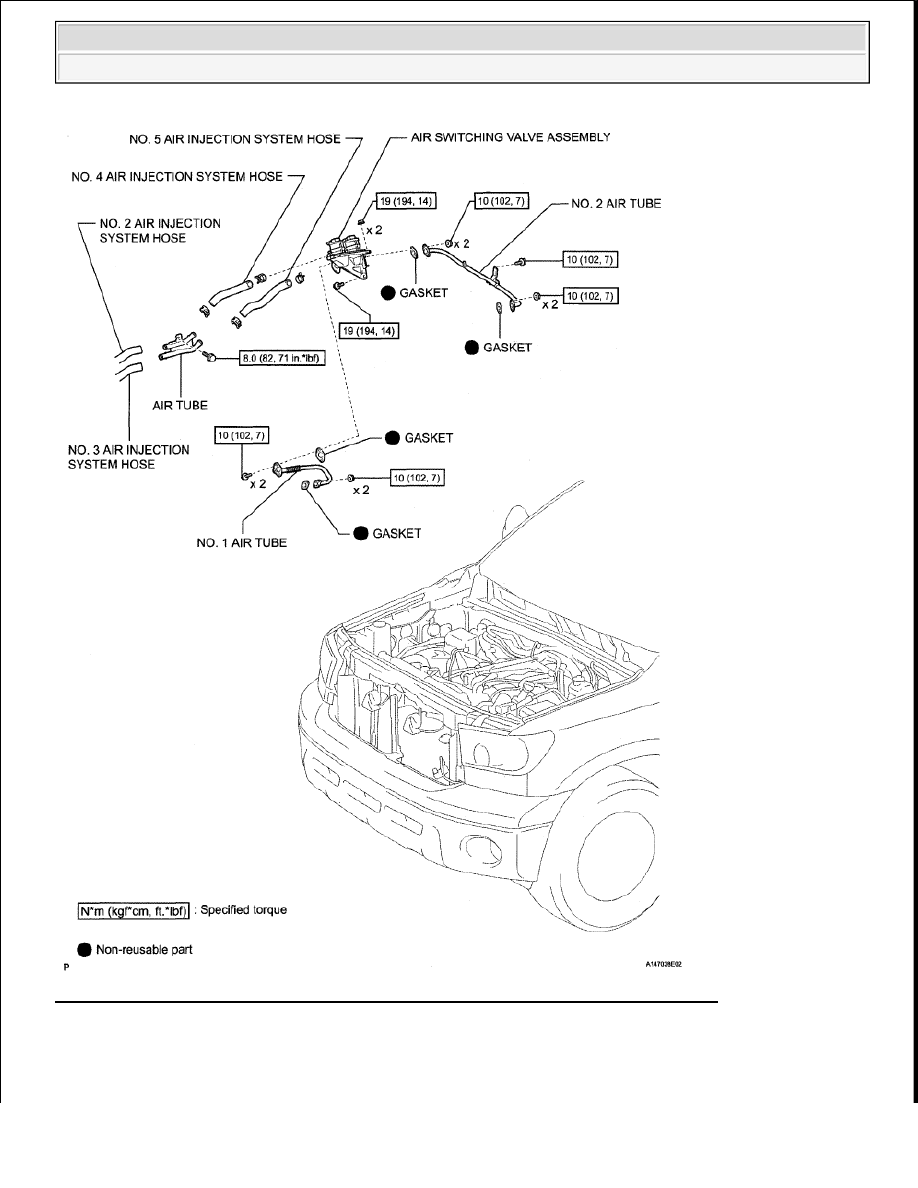

Fig. 5: Identifying Exhaust Manifold Components With Torque Specifications (5 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ENG NE Exhaust (1GR-FE) - Tundra





























1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2

REMOVE AIR SWITCHING VALVE ASSEMBLY

a

Remove the air switching valve (see REMOVAL )

3

REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY (for Regular Cab Standard Deck) (see
REMOVAL )

4

REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY (except Regular Cab Standard Deck) (see
REMOVAL )

5

REMOVE FRONT EXHAUST PIPE ASSEMBLY (see REMOVAL )

6

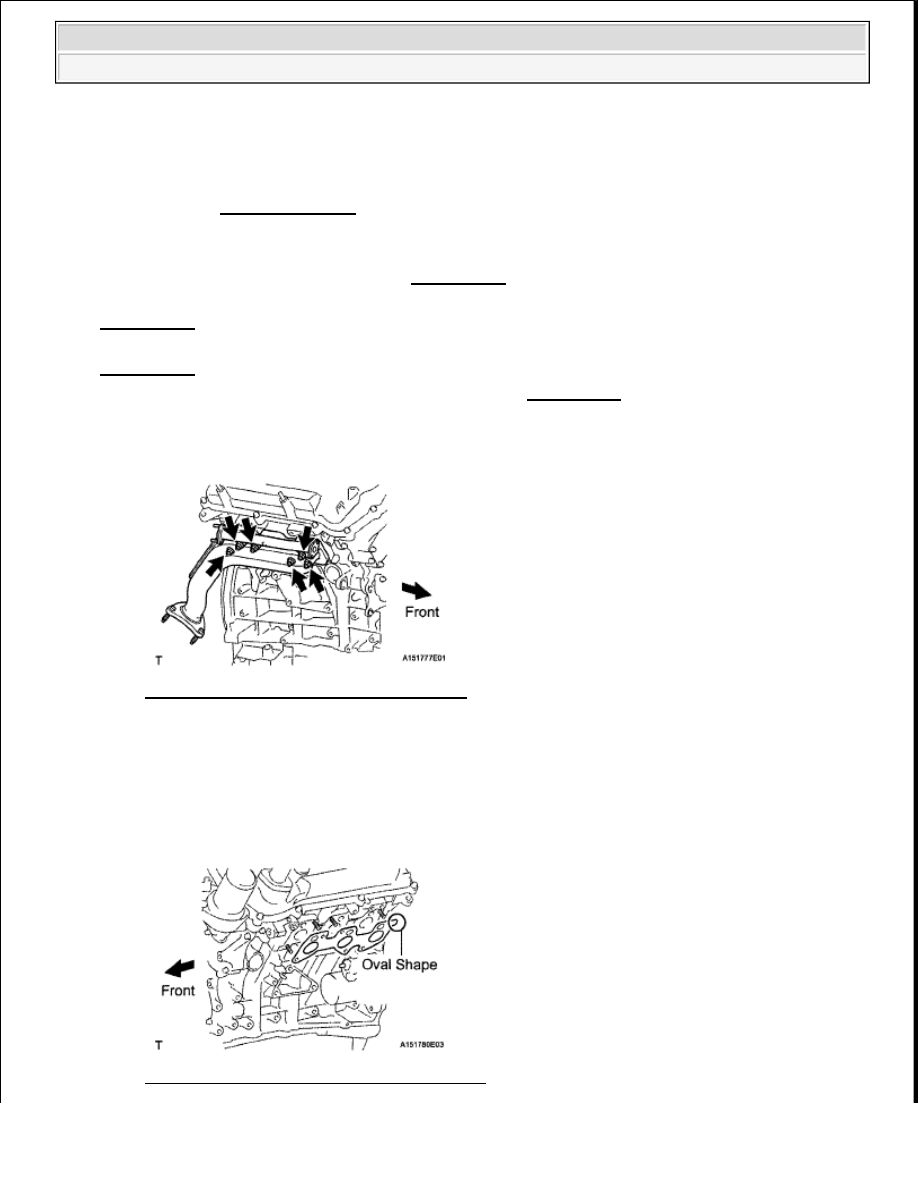

REMOVE EXHAUST MANIFOLD RH

a

Remove the 6 nuts, exhaust manifold and gasket

Fig. 6: Identifying Exhaust Manifold Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

REMOVE NO. 2 EXHAUST MANIFOLD HEAT INSULATOR

a

Remove the 3 bolts and heat insulator

8

REMOVE EXHAUST MANIFOLD LH

a

Remove the 6 nuts, exhaust manifold and gasket

Fig. 7: Identifying Gasket To Cylinder Head

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
