Install the noise filter to the cylinder head cover with the bolt

Torque: 7.0 N*m (71 kgf*cm, 62 in.*lbf)

b

LH:

Install the noise filter to the cylinder head cover with the bolt

Torque: 7.0 N*m (71 kgf*cm, 62 in.*lbf)

2

INSTALL IGNITION COIL ASSEMBLY (See INSTALLATION )

3

INSTALL KNOCK SENSOR (See INSTALLATION )

4

INSTALL SEPARATOR CASE (See INSTALLATION )

5

INSTALL ENGINE WIRE

a

Connect the 3 clamps and 4 knock sensor connectors

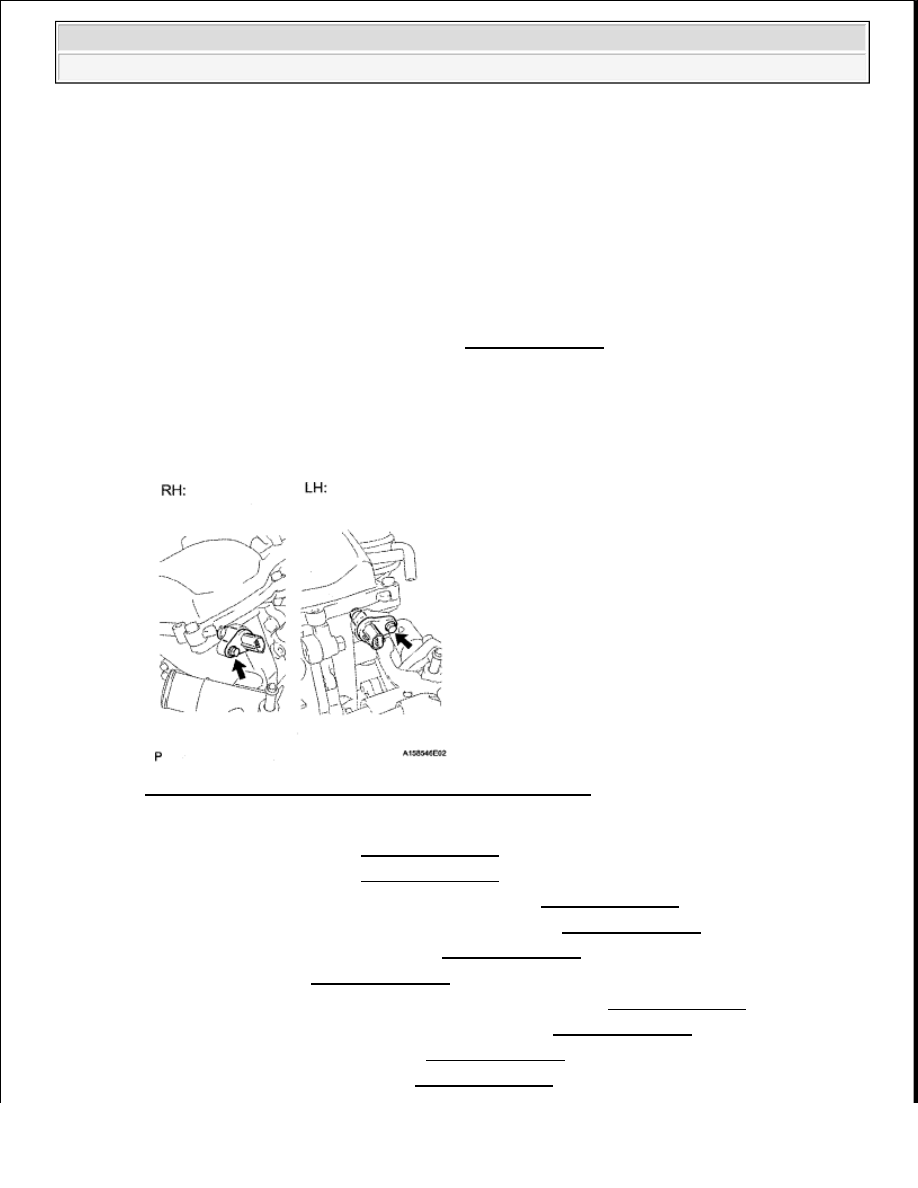

Fig. 396: Locating Knock Sensor Connectors And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

INSTALL NO. 3 AIR TUBE (See INSTALLATION )

7

INSTALL NO. 2 AIR TUBE (See INSTALLATION )

8

INSTALL AIR SWITCHING VALVE ASSEMBLY (See INSTALLATION )

9

INSTALL WATER BY-PASS PIPE SUB-ASSEMBLY (See INSTALLATION )

10

INSTALL WATER INLET HOUSING (See INSTALLATION )

11

INSTALL AIR TUBE (See INSTALLATION )

12

INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY (See INSTALLATION )

13

INSTALL NO. 1 IDLER PULLEY SUB-ASSEMBLY (See INSTALLATION )

14

INSTALL WATER PUMP PULLEY (See INSTALLATION )

15

INSTALL NO. 1 ENGINE COVER (See INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































16

INSTALL NO. 2 ENGINE COVER (See INSTALLATION )

17

INSTALL FRONT WATER BY-PASS JOINT (See INSTALLATION )

18

INSTALL NO. 1 WATER BY-PASS HOSE (See INSTALLATION )

19

INSTALL NO. 2 WATER BY-PASS PIPE (See INSTALLATION )

20

INSTALL FUEL HOSE

21

INSTALL NO. 2 FUEL TUBE SUB-ASSEMBLY

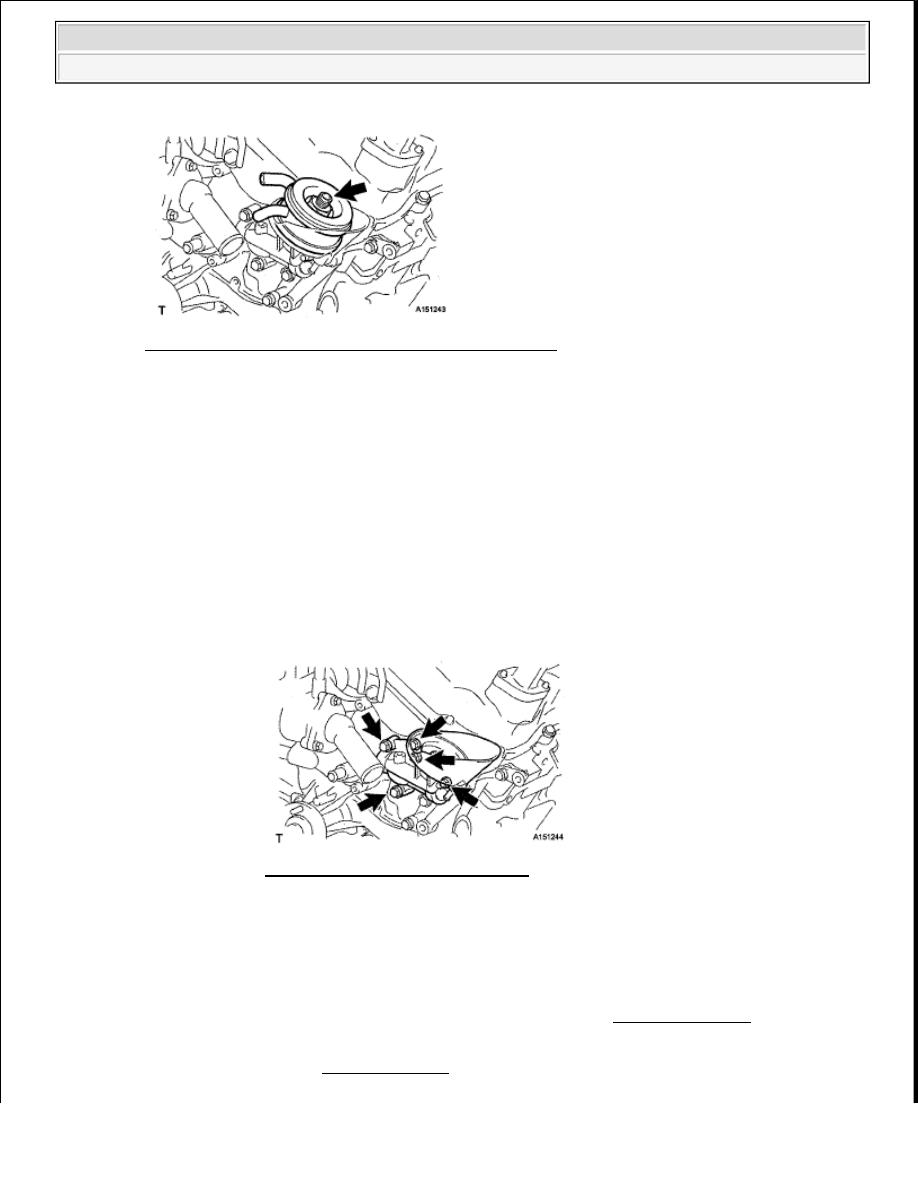

Fig. 397: Identifying No. 2 Fuel Tube Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22

INSTALL INTAKE MANIFOLD (See INSTALLATION )

23

INSTALL NO. 1 TUBE

a

Install the No  1 tube with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

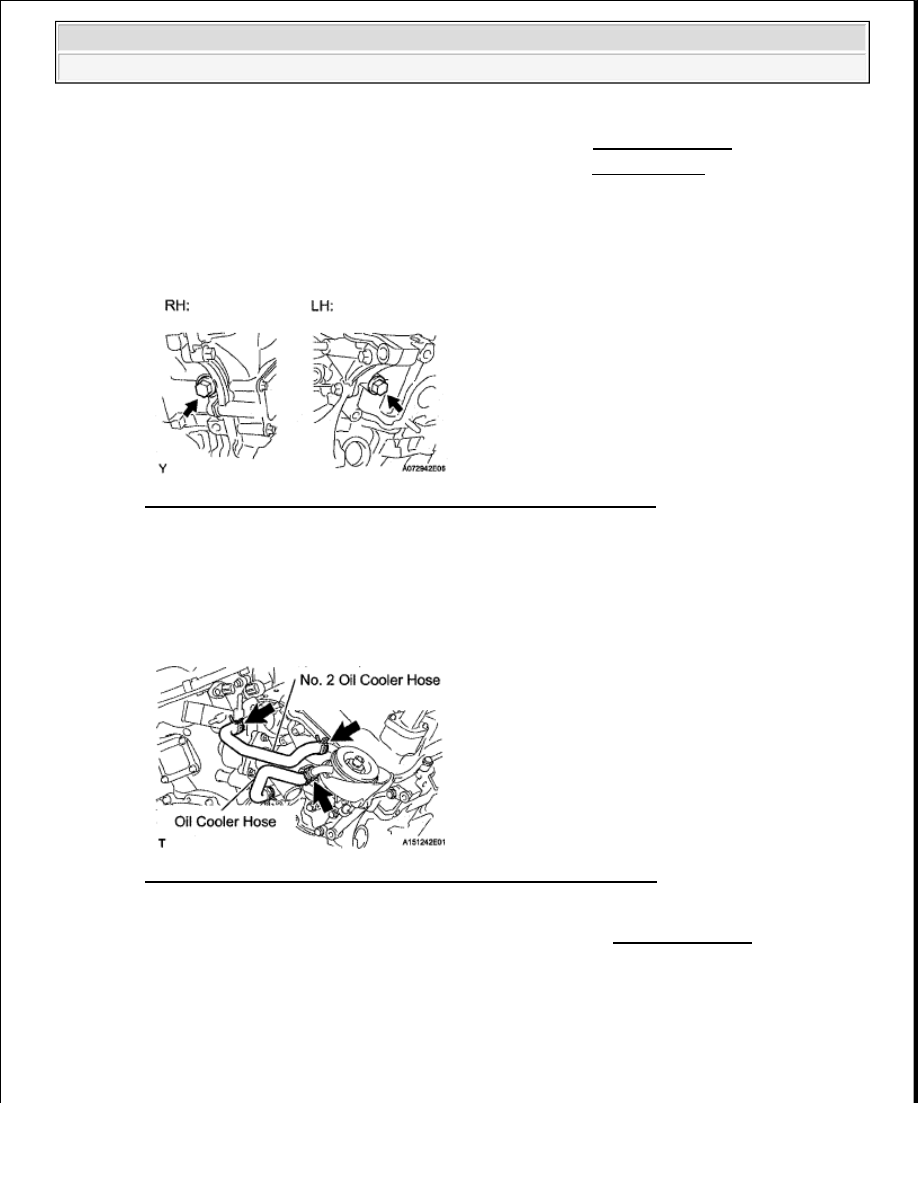

Fig. 398: Locating No. 1 Tube With Mounting Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24

CONNECT VENTILATION HOSE ASSEMBLY (See INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































25

INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY RH (See INSTALLATION )

26

INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY LH (See INSPECTION )

27

INSTALL NO. 1 ENGINE MOUNTING BRACKET LH

a

Install the mounting bracket with the 4 bolts

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

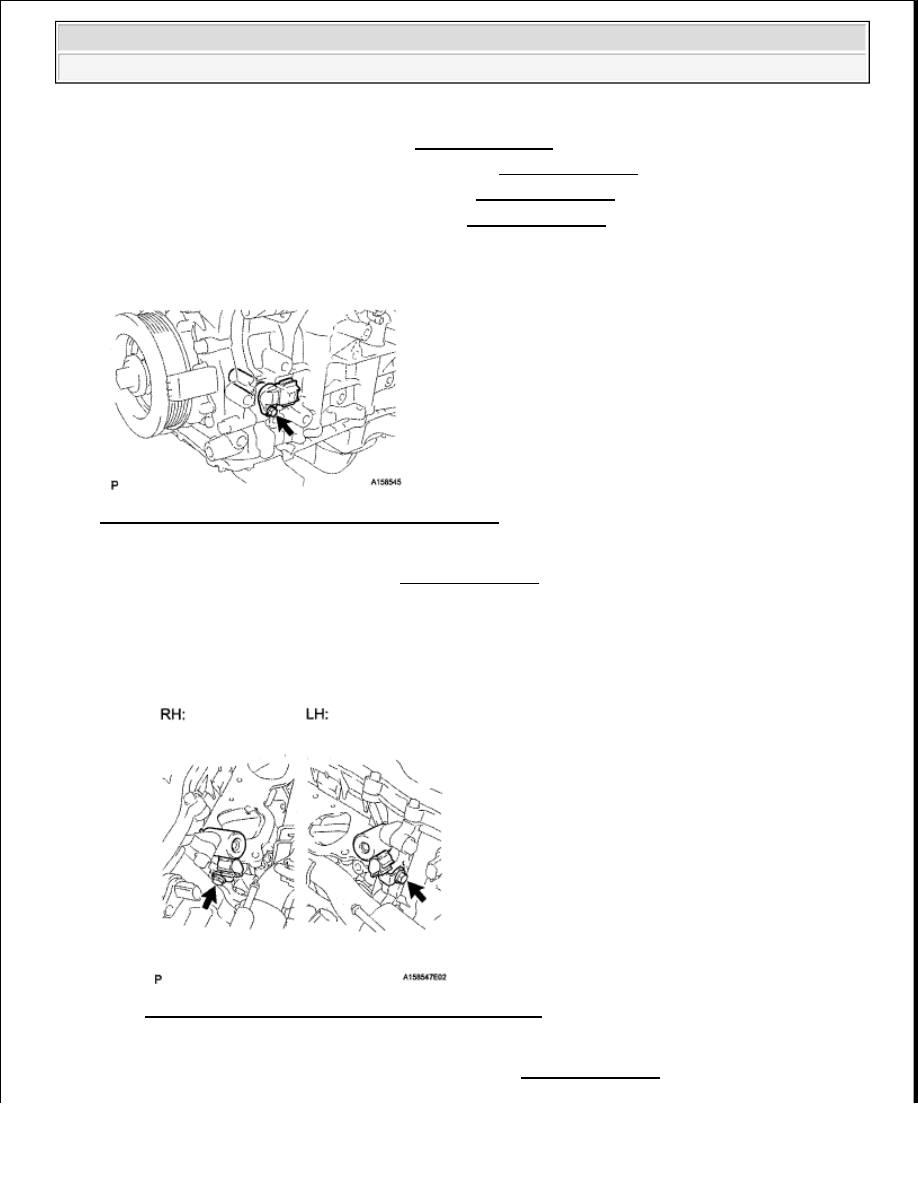

Fig. 399: Locating Front No. 1 Engine Mounting Bracket LH Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28

INSTALL NO. 1 ENGINE MOUNTING BRACKET RH

a

Install the mounting bracket with the 4 bolts

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

Fig. 400: Locating Front No. 1 Engine Mounting Bracket RH Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29

INSTALL FRONT ENGINE MOUNTING INSULATOR RH (See INSTALLATION )

30

INSTALL CYLINDER BLOCK WATER DRAIN COCK SUB-ASSEMBLY

a

Apply adhesive to 2 or 3 threads of the drain cocks

Adhesive: Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 401: Applying Adhesive To Drain Cocks Threads
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the water drain cocks

Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)

c

Further tighten the drain cocks within 360° so that the drain cock pipes are within the range shown
in the illustration

d

Install the water drain cock plugs to the water drain cocks

Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

31

INSTALL FRONT ENGINE MOUNTING INSULATOR LH (See INSTALLATION )

32

INSTALL FUEL TUBE

a

Install the fuel tube (see FUEL SYSTEM )

NOTE:



Do not rotate the drain cocks more than 1 revolution (360°) after
tightening the drain cocks to the specified torque.



Do not loosen the drain cocks to adjust them. If an adjustment
is necessary, remove the drain cocks and reinstall them.

Fig. 402: Locating Drain Cocks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
