b

Install the oil pan with the 14 bolts and 2 nuts

Fig. 337: Identifying Seal Packing Areas On No. 1 Oil Pan Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

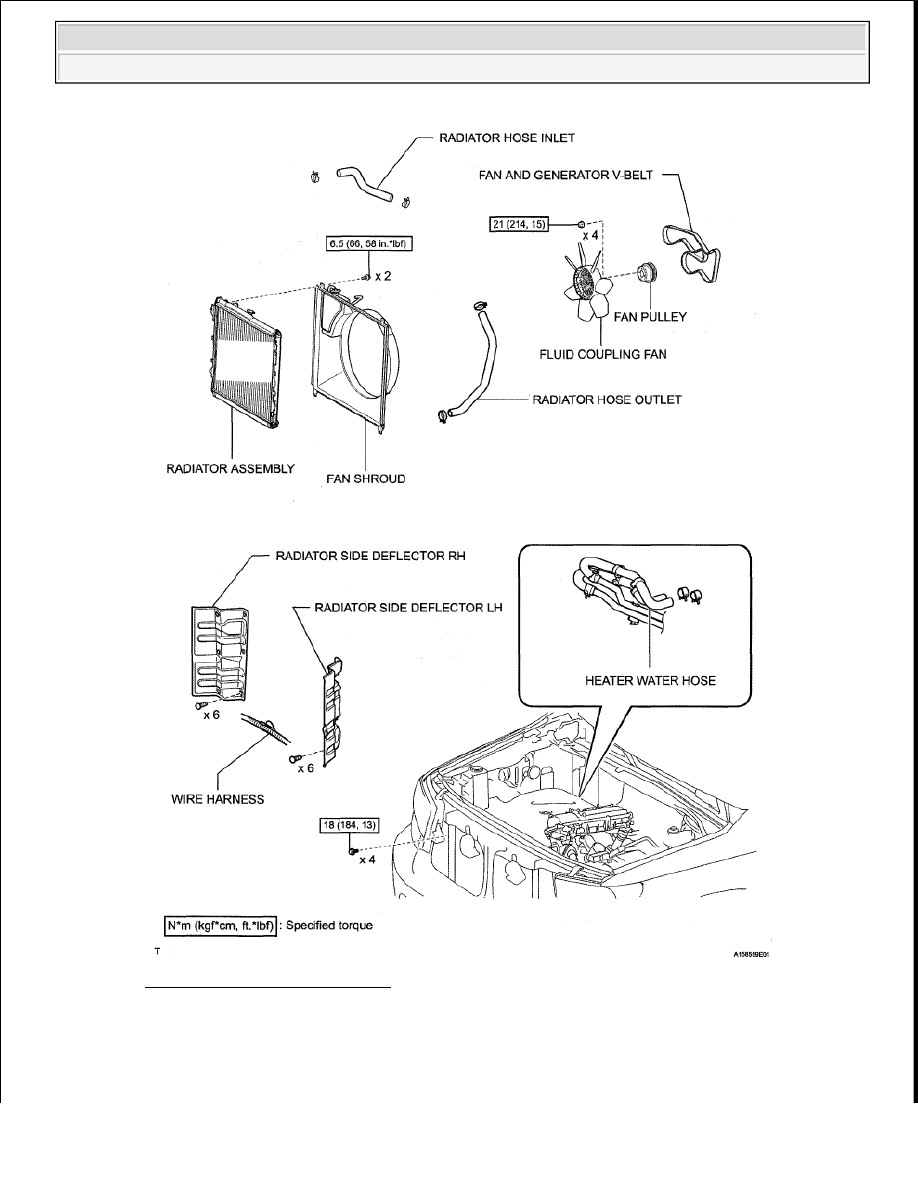

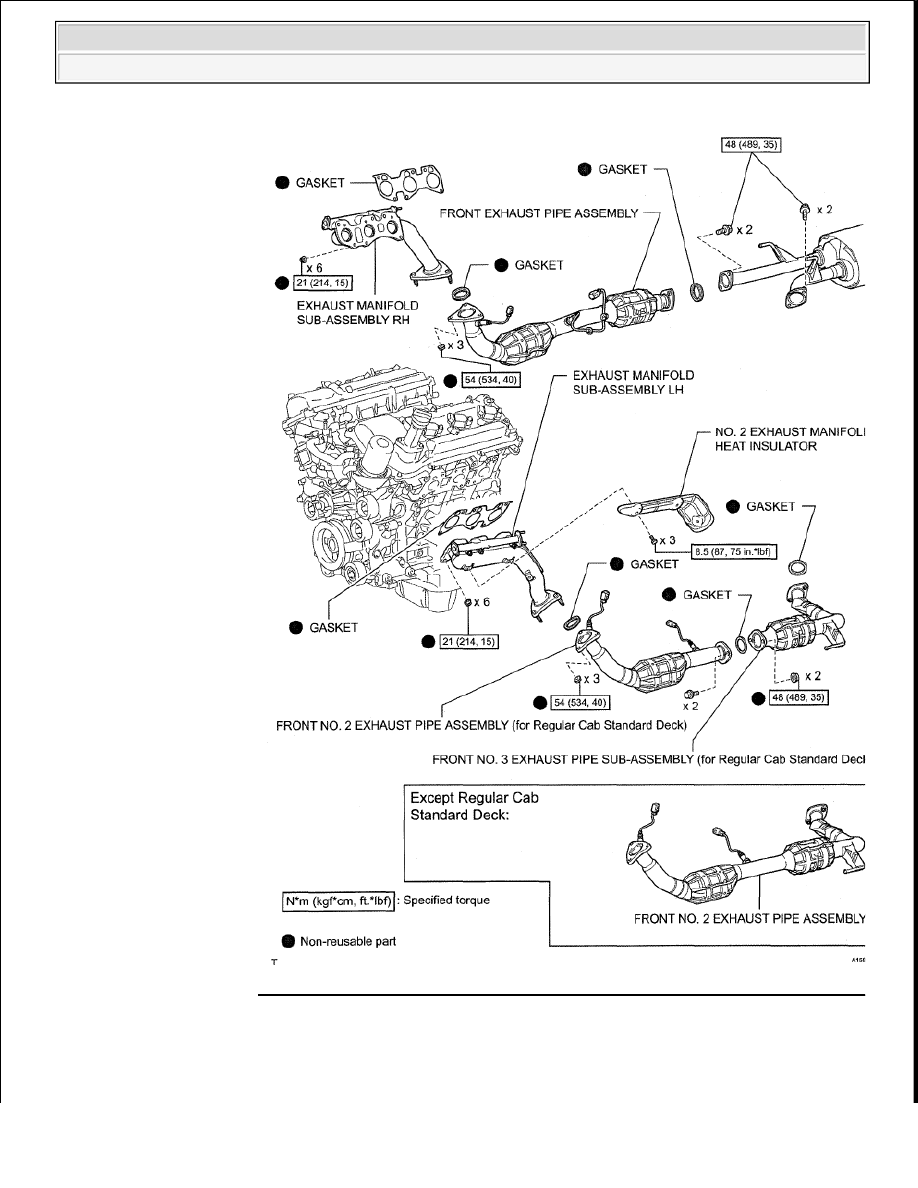

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Torque: for bolt A

10 N*m (102 kgf*cm, 7 ft.*lbf)

for bolt B

35 N*m (357 kgf*cm, 26 ft.*lbf)

for nut

35 N*m (357 kgf*cm, 26 ft.*lbf)

NOTE:

Do not start the engine for at least 2 hours after installing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 338: Locating Oil Pan Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

INSTALL NO. 2 OIL PAN SUB-ASSEMBLY

a

Apply seal packing in a continuous line as shown in the illustration



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Seal packing: Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

Standard seal diameter: 3.0 to 4.0 mm (0.118 to 0.156 in.)

NOTE:



Remove any oil from the contact surface.



Install the oil pan within 3 minutes and tighten the bolts and nuts within
15 minutes after applying seal packing.
