6

CONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY (w/ Oil Cooler)

a

Connect the 2 water by-pass hoses to the oil cooler

Fig. 164: Locating No. 2 Water By-Pass Pipe Sub-Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 3 by-pass pipe bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

7

INSTALL OIL FILTER BRACKET SUB-ASSEMBLY (w/ o Oil Cooler) (See INSTALLATION )

8

INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY (See INSTALLATION )

9

CONNECT FRONT STABILIZER BAR

a

Connect the stabilizer bar and install the 2 stabilizer bushes and 2 stabilizer brackets with the 4
bolts

Torque: 69 N*m (704 kgf*cm, 51 ft.*lbf)

Fig. 165: Locating Front Stabilizer Bar Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

INSTALL FAN SHROUD (See INSTALLATION )

11

INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

12

INSTALL INLET RADIATOR HOSE

13

ADD ENGINE COOLANT (See REPLACEMENT )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































14

INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

15

INSPECT FOR OIL LEAK (See ON-VEHICLE INSPECTION )

16

CHECK ENGINE OIL LEVEL (See ON-VEHICLE INSPECTION )

17

INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

18

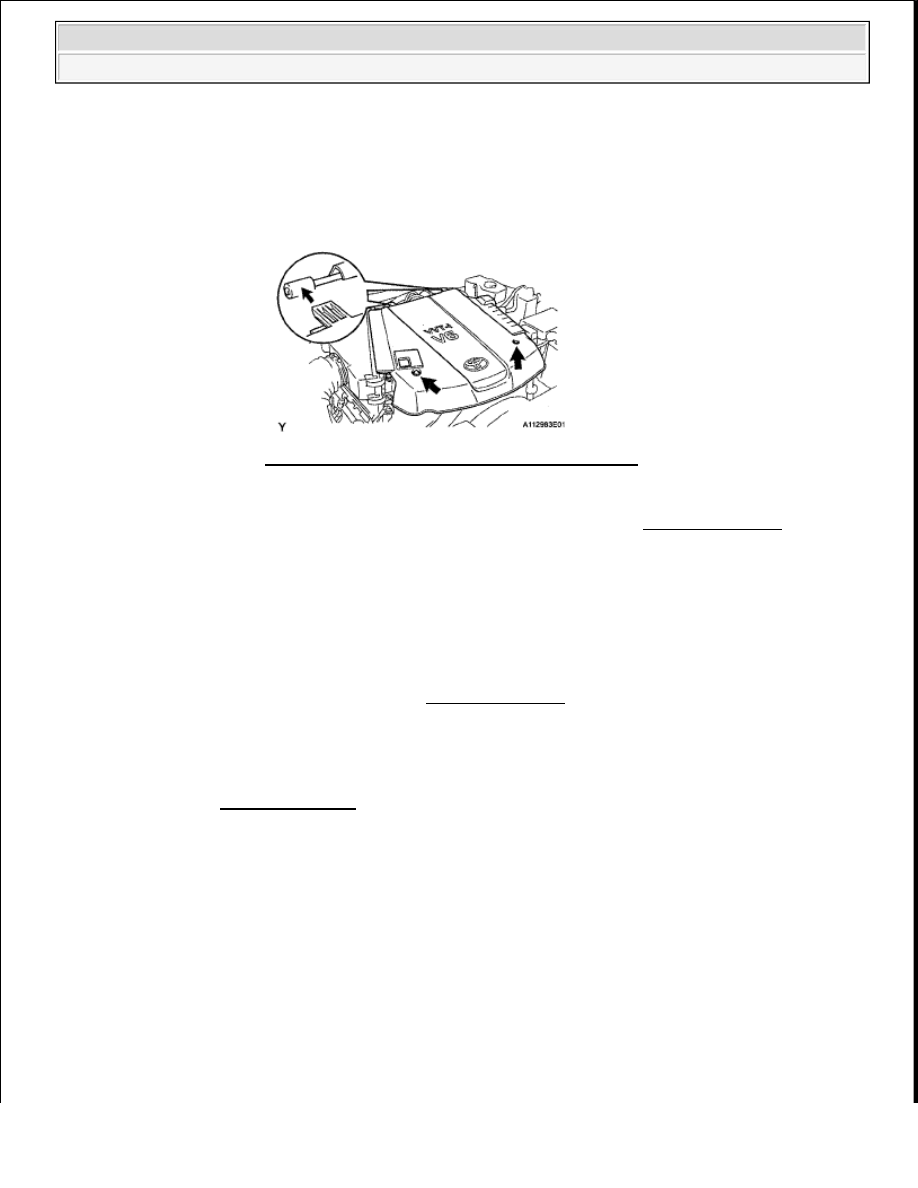

INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

REAR CRANKSHAFT OIL SEAL

COMPONENTS

Fig. 166: Identifying Rear Crankshaft Oil Seal Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 167: Identifying Rear Crankshaft Oil Seal Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and setting. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































2

REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

a

for 2WD:

Refer to the following procedures (see REMOVAL )

b

for 4WD:

Refer to the following procedures (see REMOVAL )

3

REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY (See REMOVAL )

4

REMOVE REAR CRANKSHAFT OIL SEAL

a

Using a knife, cut off the lip of the oil seal

Fig. 168: Identifying Cut Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Using a screwdriver, pry out the oil seal

HINT:

Tape the screwdriver tip before use

INSTALLATION

1

INSTALL REAR CRANKSHAFT OIL SEAL

a

Apply MP grease to the lip of a new oil seal

b

Using SST and a hammer, tap in the oil seal until its surface is flush with the rear oil seal retainer
edge



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).

NOTE:

Do not damage the surface of the oil seal press fit hole and
crankshaft.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































SST 09223-56010

2

INSTALL DRIVE PLATE AND RING GEAR SUB-ASSEMBLY (See INSTALLATION )

3

INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

a

for 2WD:

Refer to the following procedures (see INSTALLATION )

b

for 4WD:

Refer to the following procedures (see INSTALLATION )

4

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

ENGINE ASSEMBLY

COMPONENTS

NOTE:



Keep the lip free from foreign matter.



Do not tap on the oil seal at an angle.

Fig. 169: Installing Rear Crankshaft Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
