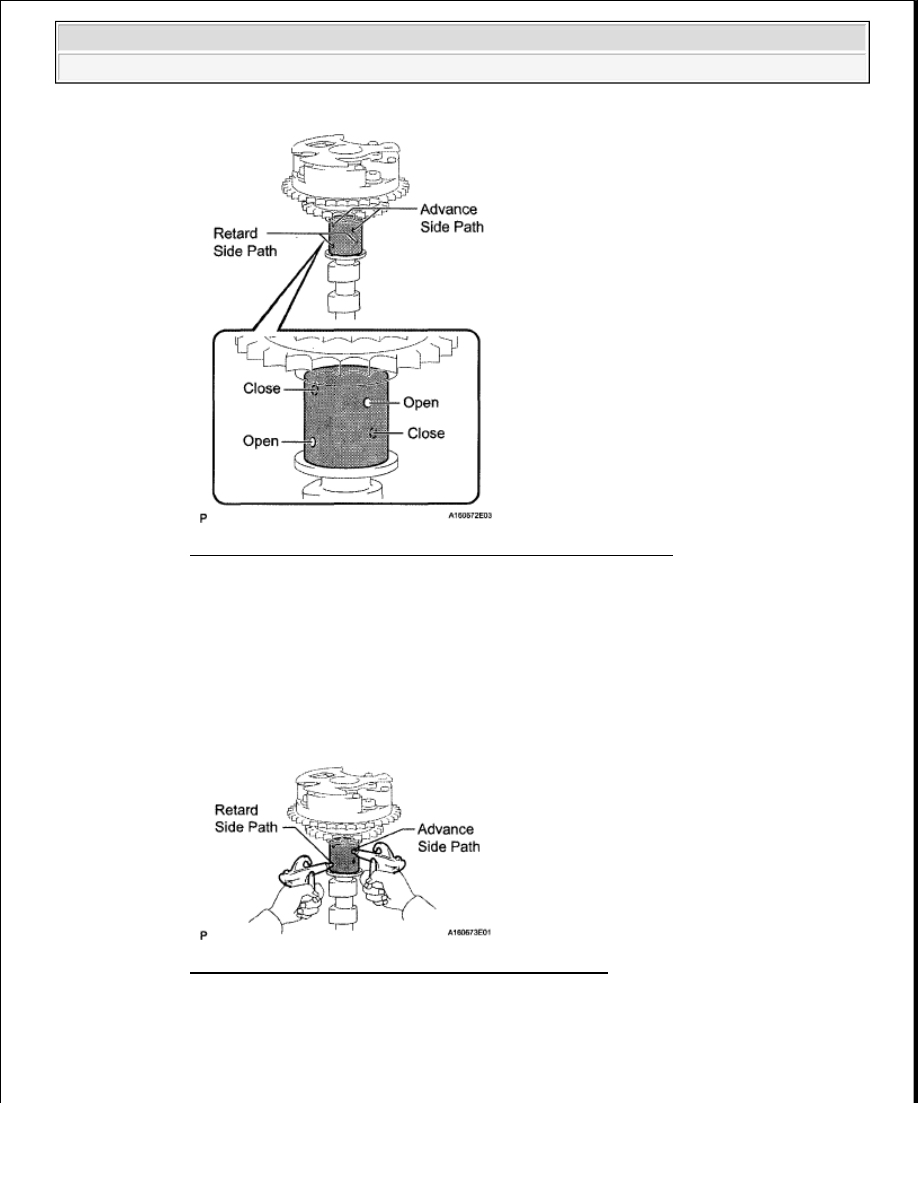

Fig. 301: Covering Oil Paths Of Cam Journal With Vinyl Tape
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Break through the tape of the advance side path  Then break through the tape of the retard
side path on the opposite side of the advanced side path, as shown in the illustration

3

Apply approximately 200 kPa (2 0 kgf/cm

2

 , 29 psi) of air pressure to the two broken paths

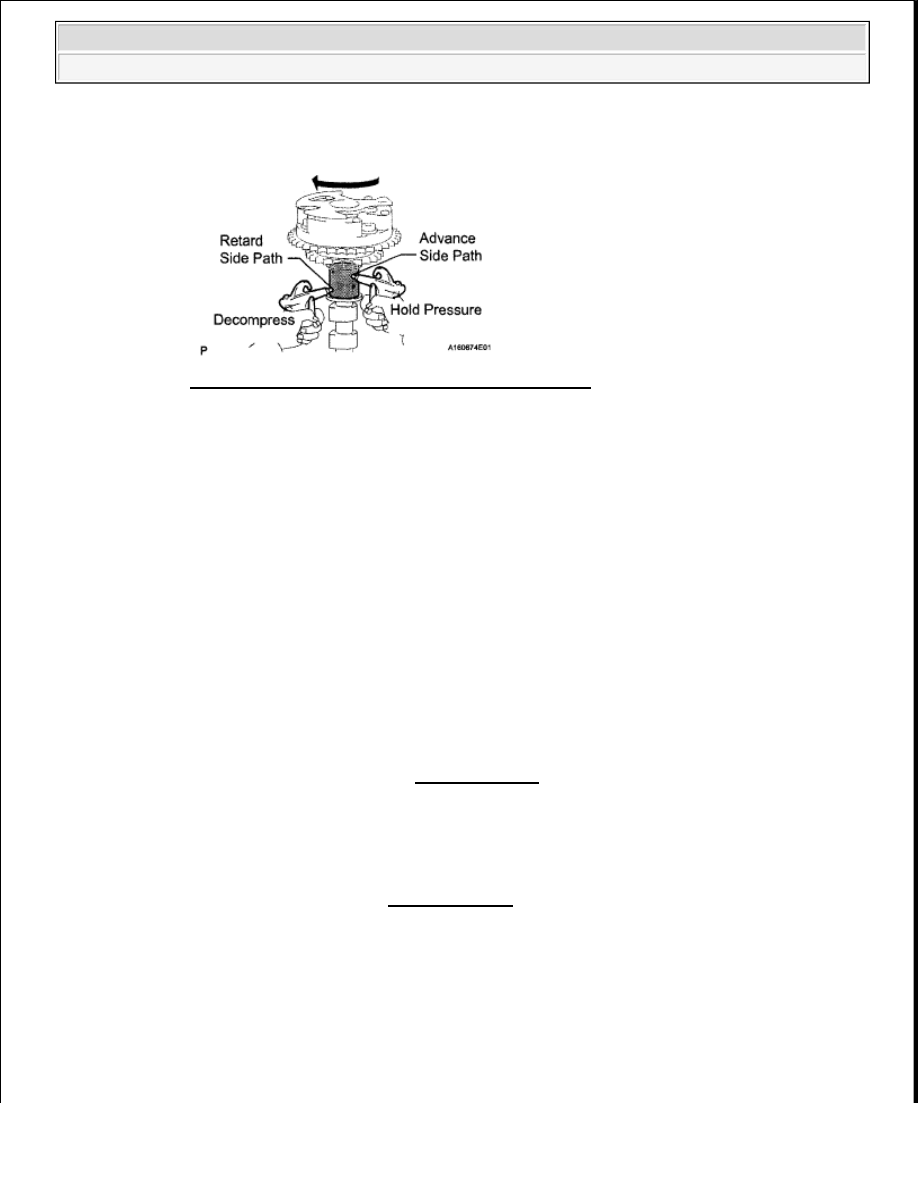

Fig. 302: Applying Air Pressure To Two Broken Paths
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

Check that the camshaft timing gear revolves in the advance direction when reducing the air
pressure applied to the retard side path

HINT:

NOTE:

Cover the paths with a piece of cloth when applying pressure to
keep oil from splashing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































This operation releases the lock pin for the most retarded position

Fig. 303: Checking Camshaft Timing Gear Revolves
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

When the camshaft timing gear reaches the most advanced position, release the air pressure
from the retard side path and advance side path, in that order

j

Check for smooth rotation

1

Turn the camshaft timing gear within its movable range (21°) 2 or 3 times, but do not turn it
to the most retarded position  Make sure that the gear turns smoothly

k

Check the lock in the most retarded position

1

Confirm that the camshaft timing gear is locked at the most retarded position

l

Install the camshaft bearing cap (See REASSEMBLY )

HINT:

Only install the intake camshaft

m

Install the camshaft housing (See REASSEMBLY )

n

Hold the hexagonal portion of the camshaft with a wrench and loosen the bolt

NOTE:

Do not release the air pressure from the advance side path first.
The gear may abruptly shift in the retard direction and break the
lock pin.

NOTE:

Do not use air pressure to perform the smooth rotation check.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































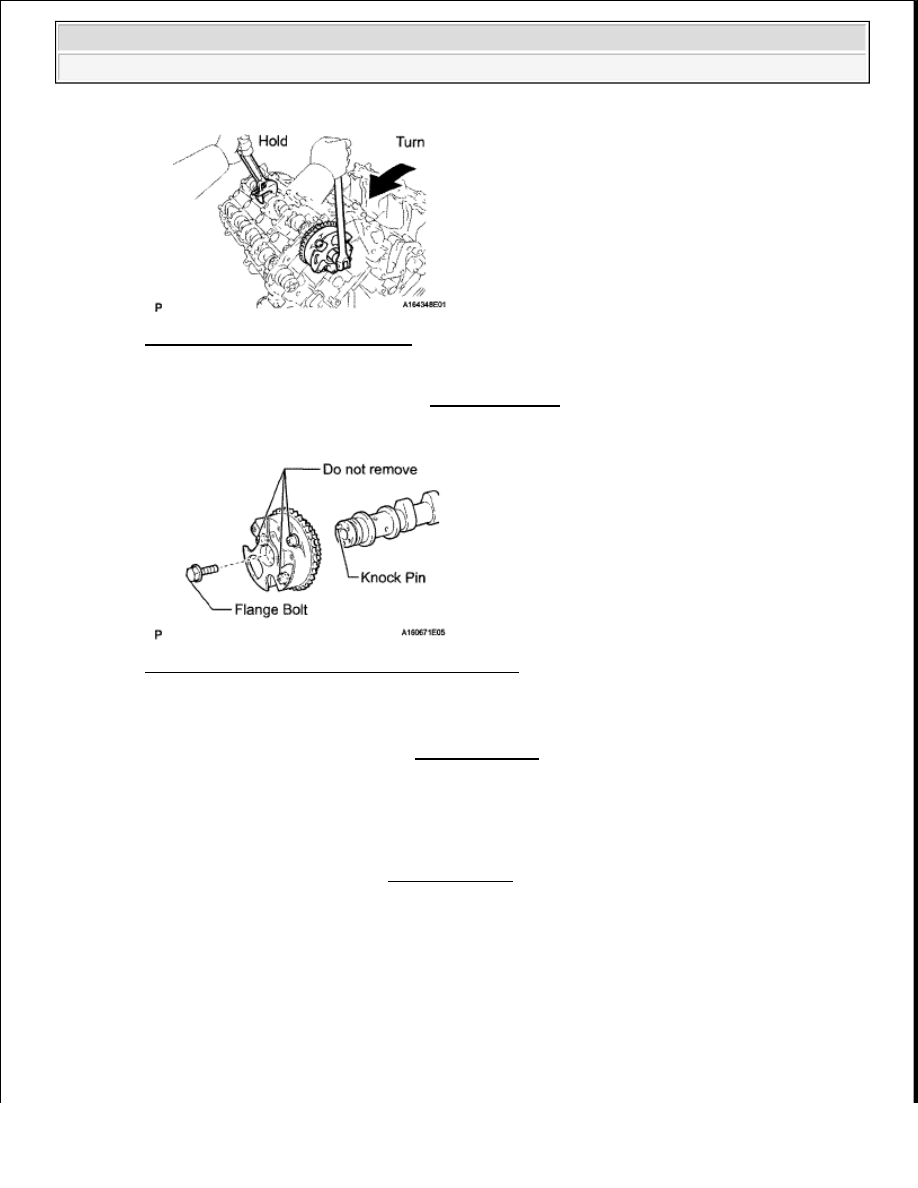

Fig. 304: Loosening Camshaft Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

o

Remove the camshaft bearing cap (See DISASSEMBLY )

p

Remove the flange bolt and camshaft timing gear

Fig. 305: Identifying Flange Bolt And Knock Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

INSPECT CAMSHAFT TIMING EXHAUST GEAR

a

Install the camshaft bearing cap (See REASSEMBLY )

HINT:

Only install the exhaust camshaft

b

Install the camshaft housing (See REASSEMBLY )

c

Apply a light coat of engine oil on the camshaft and camshaft timing exhaust gear

d

Using the hexagonal portion of the camshaft, align and attach the knock pin of the camshaft with
the pin hole of the camshaft timing exhaust gear

NOTE:



Do not forcefully push in the camshaft timing exhaust gear. This
may cause the camshaft knock pin tip to damage the installation
surface of the camshaft timing exhaust gear.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































e

Apply a light coat of engine oil on the threads and under the head of the bolt

f

Using a wrench to hold the hexagonal portion of the camshaft, install the camshaft timing exhaust
gear with the bolt

Torque: 100 N*m (1020 kgf*cm, 74 ft.*lbf)

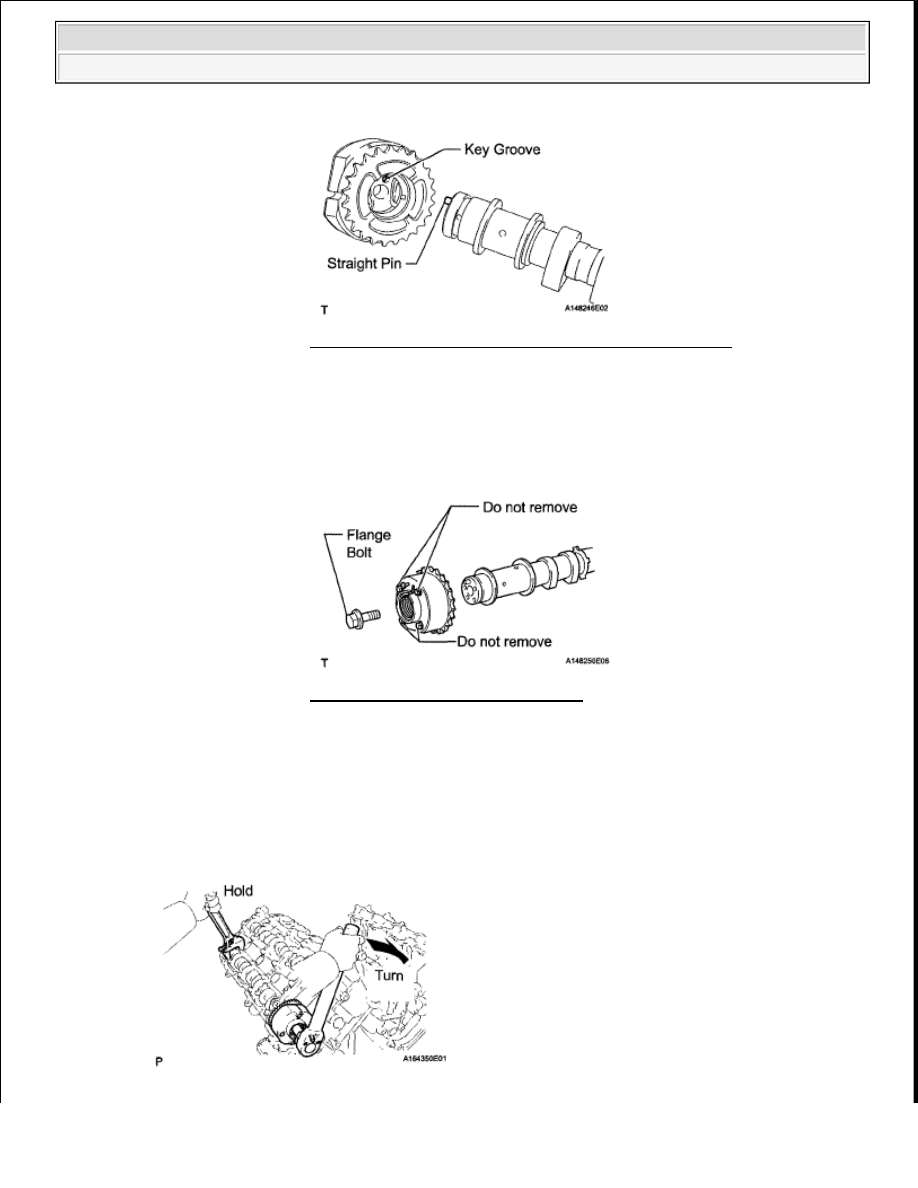

Fig. 306: Identifying Straight Pin And Key Groove
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



Do not loosen or remove the 4 bolts shown in the illustration. If
any of them are loosened or removed, the backlash of the gear
in the timing tube will go out of adjustment. In this case, replace
the camshaft timing exhaust gear assembly with a new one.

Fig. 307: Identifying Flange Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
