Step 2:

1

Mark the front side of each connecting rod cap bolt with paint

2

Tighten the cap bolts another 90° as shown in the illustration in the order in step 1

3

Check that the painted marks are now at a 90° angle to the front

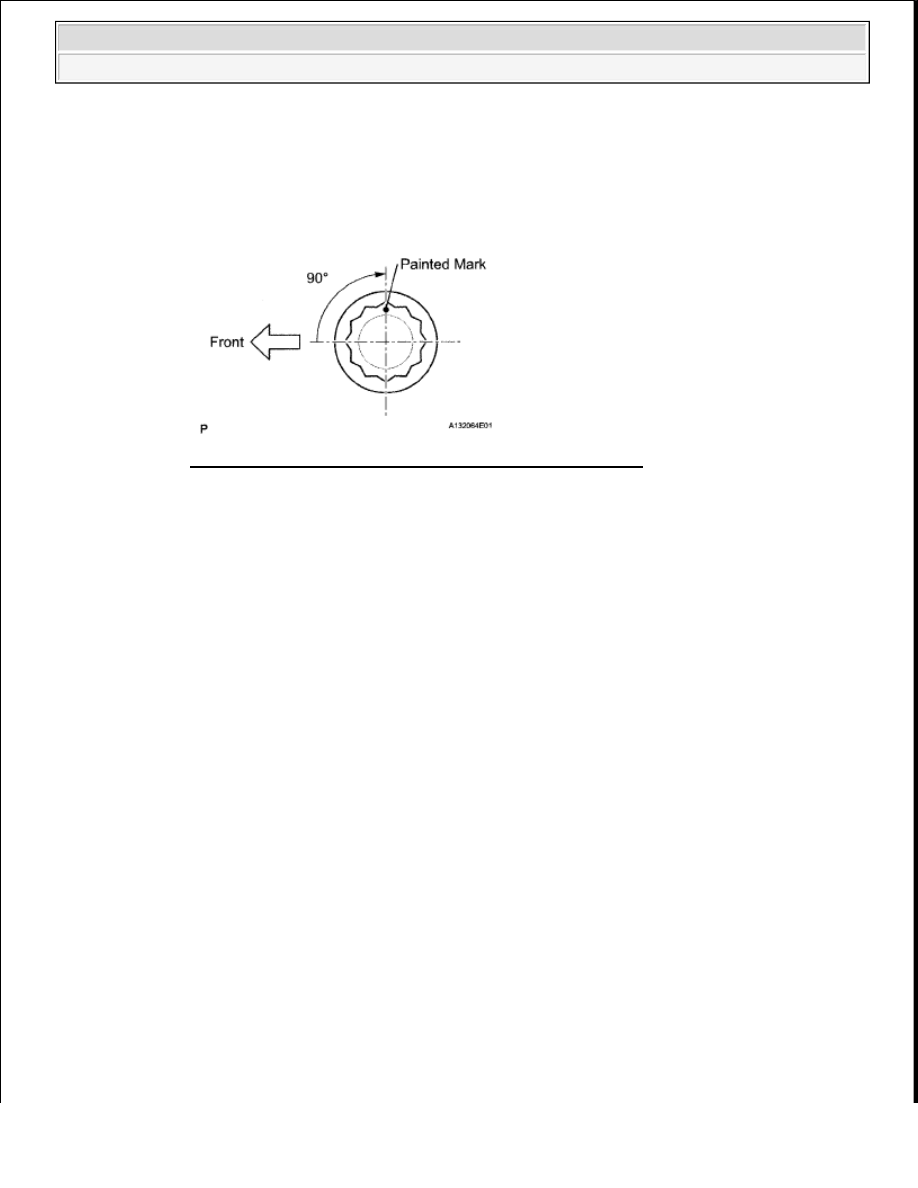

Fig. 155: Identifying Connecting Rod Cap Bolt Paint Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i

Check that the crankshaft turns smoothly

FRONT CRANKSHAFT OIL SEAL

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































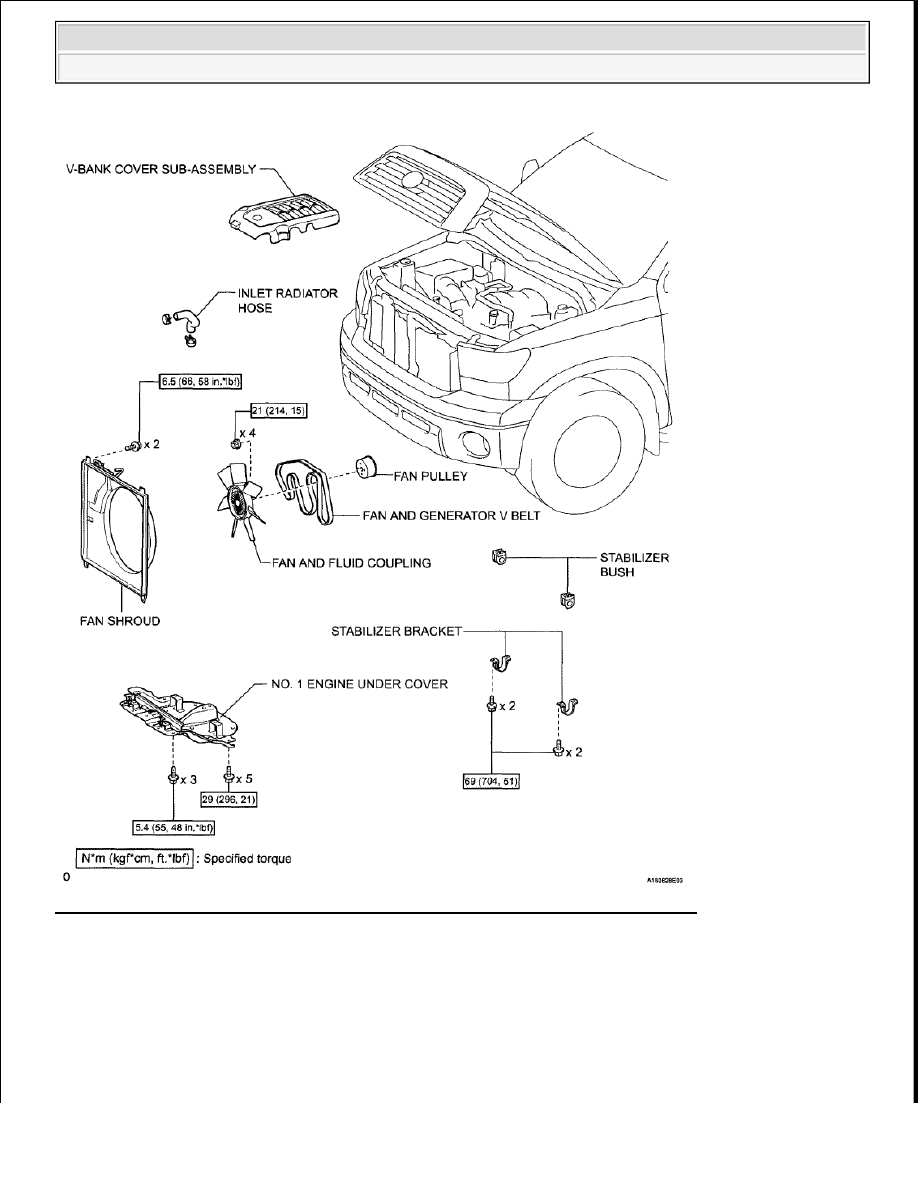

Fig. 156: Identifying Front Crankshaft Oil Seal With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

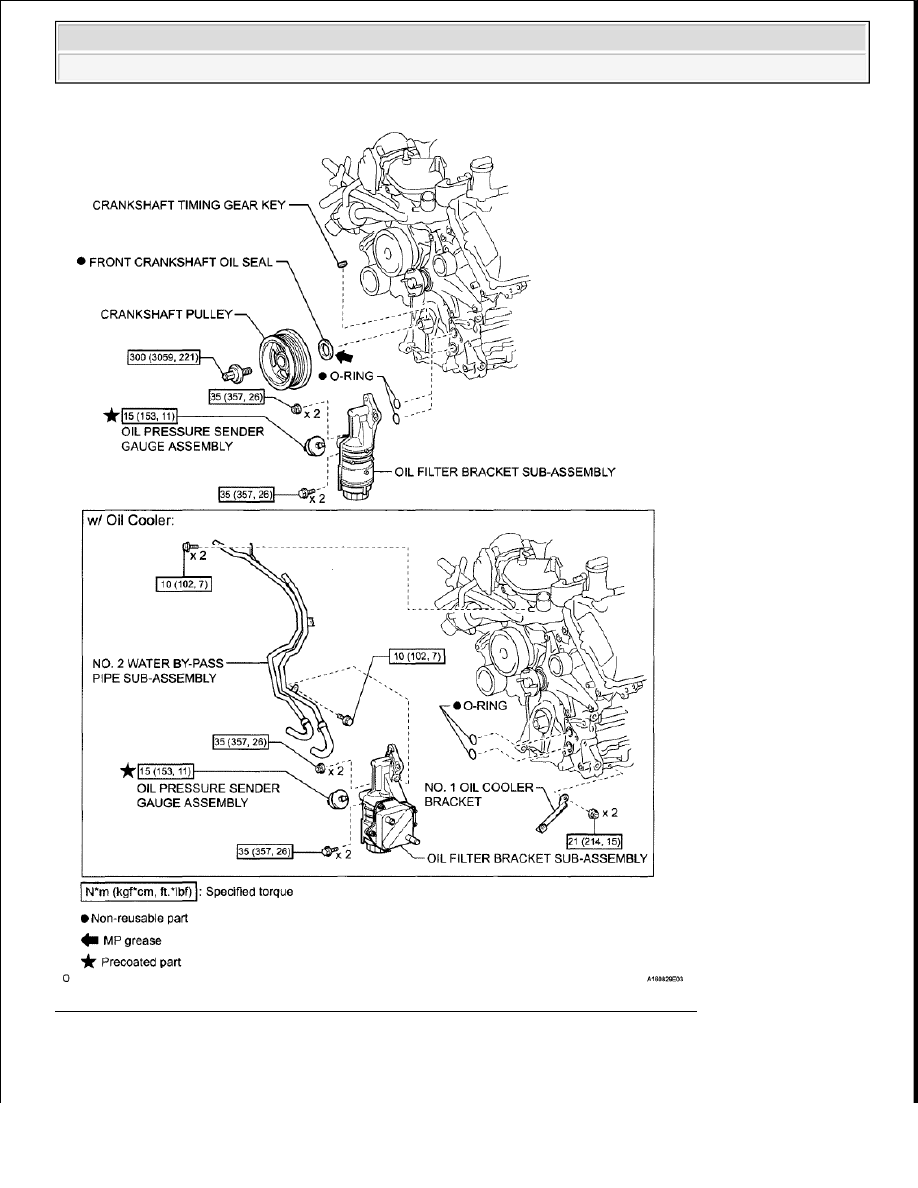

Fig. 157: Identifying Front Crankshaft Oil Seal With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































1

REMOVE V-BANK COVER SUB-ASSEMBLY (See REMOVAL )

2

REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

3

DRAIN ENGINE COOLANT (See COOLANT )

4

REMOVE INLET RADIATOR HOSE

5

REMOVE FAN AND GENERATOR V BELT (See REMOVAL )

6

REMOVE FAN SHROUD (See REMOVAL )

7

DISCONNECT FRONT STABILIZER BAR

a

Remove the 4 bolts, 2 stabilizer brackets and 2 stabilizer bushes  Then disconnect the stabilizer bar

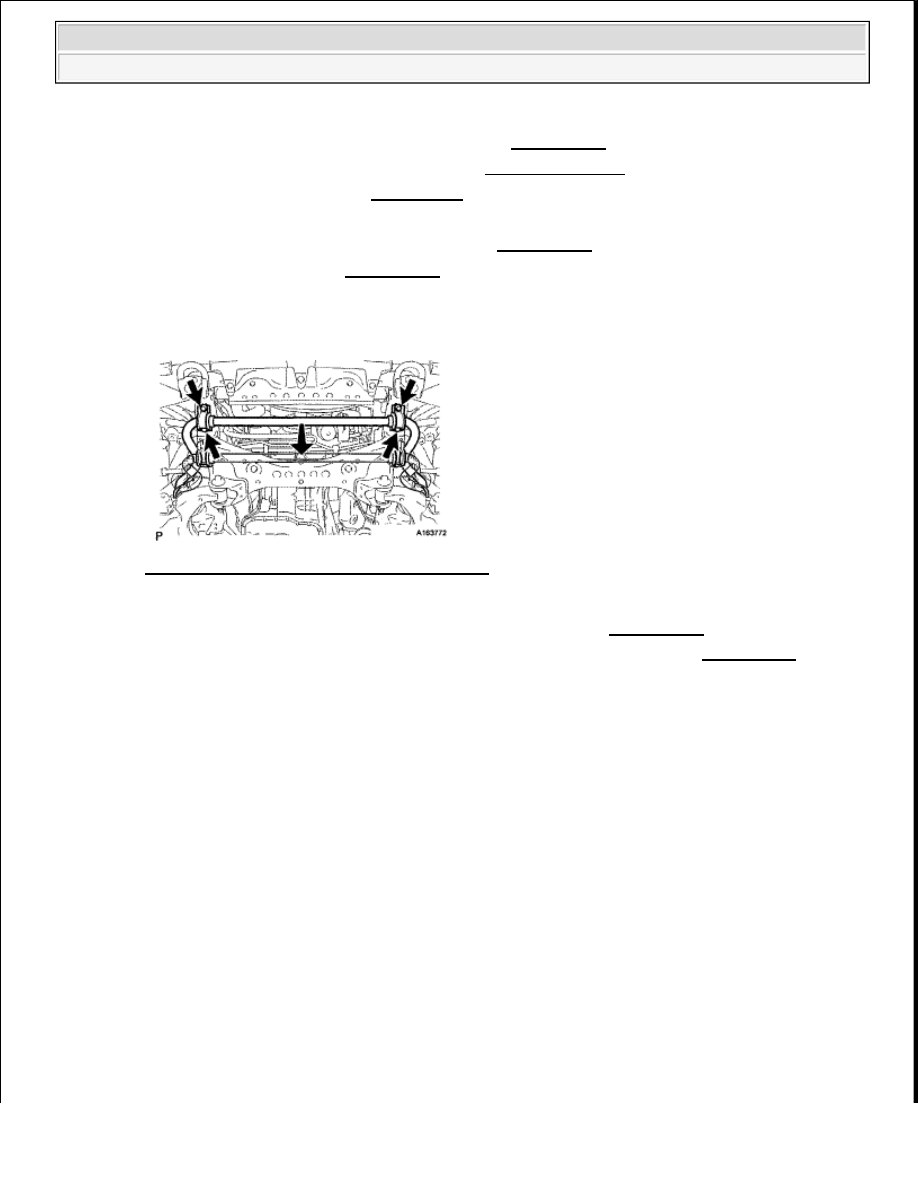

Fig. 158: Locating Front Stabilizer Bar Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY (See REMOVAL )

9

REMOVE OIL FILTER BRACKET SUB-ASSEMBLY (w/ o Oil Cooler) (See REMOVAL )

10

DISCONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY (w/ Oil Cooler)

a

Remove the 3 bolts and disconnect the 2 water bypass hoses from the oil cooler
