Fig. 11: View Of Fan And Generator V Belt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

While turning the belt tensioner counterclockwise, remove the pin

c

After installing the belt, check that it fits properly in the ribbed grooves

HINT:

Make sure to check by hand that the belt has not slipped out of the grooves on the bottom of the
pulley

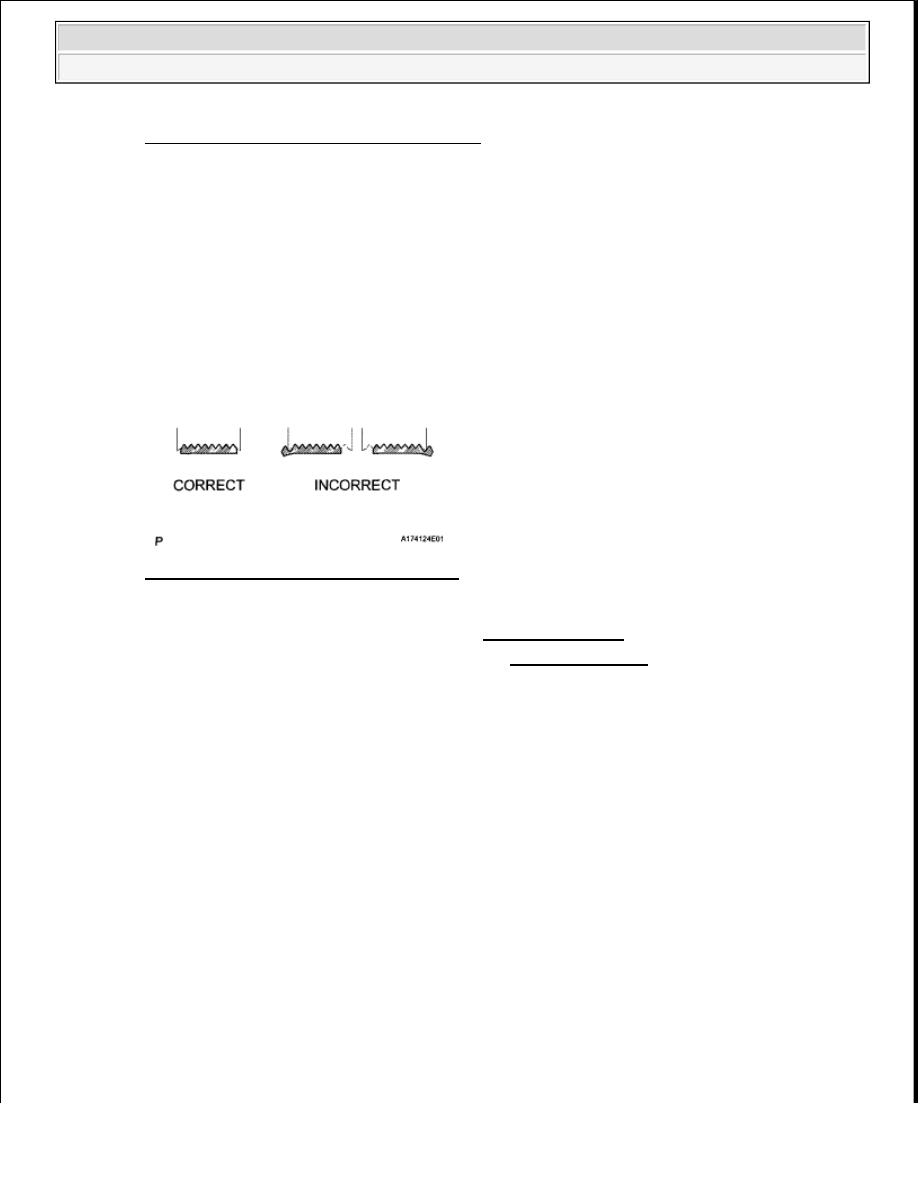

Fig. 12: Identifying Correct Belt Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

3

INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

CAMSHAFT (FOR BANK 1)

COMPONENTS

NOTE:

Make sure that the V belt is properly set to each pulley.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

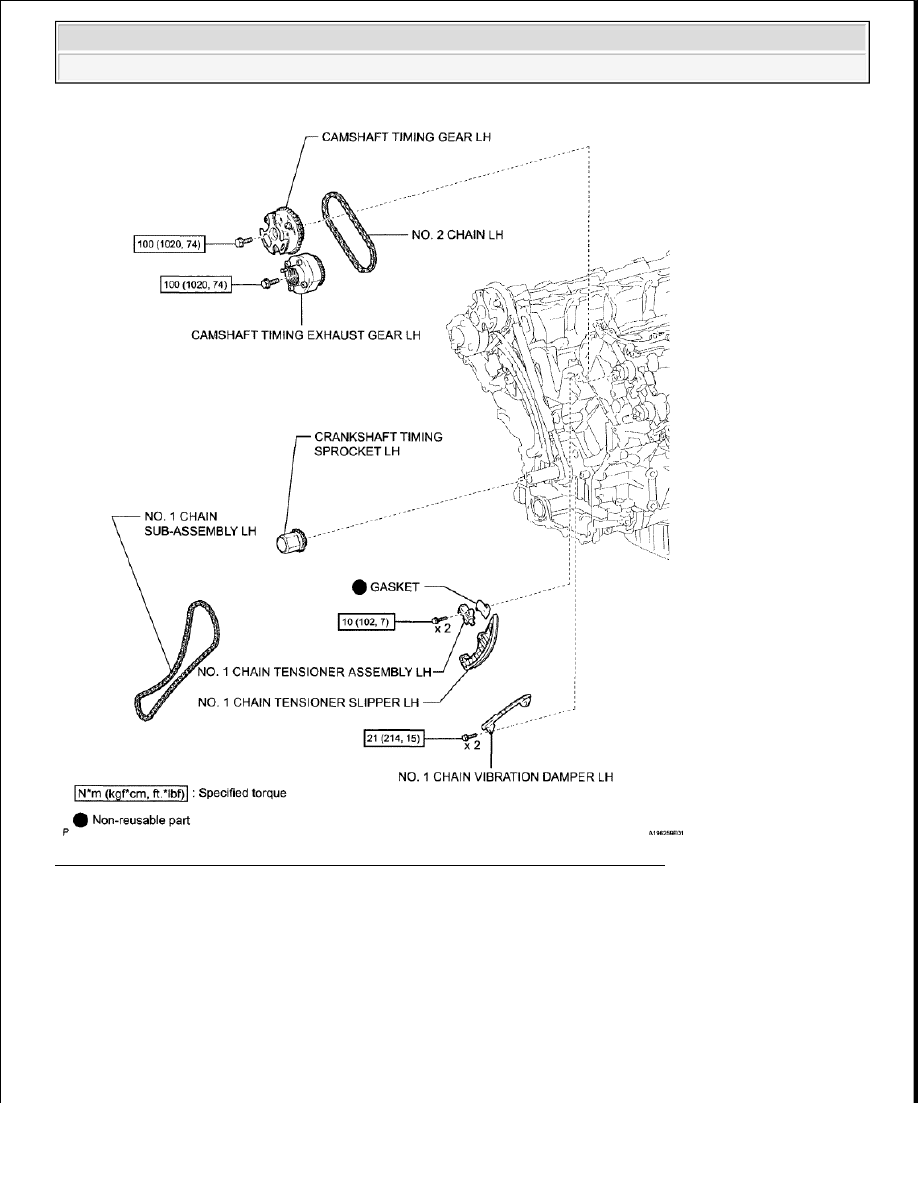

Fig. 13: Identifying Camshaft (For Bank 1) With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

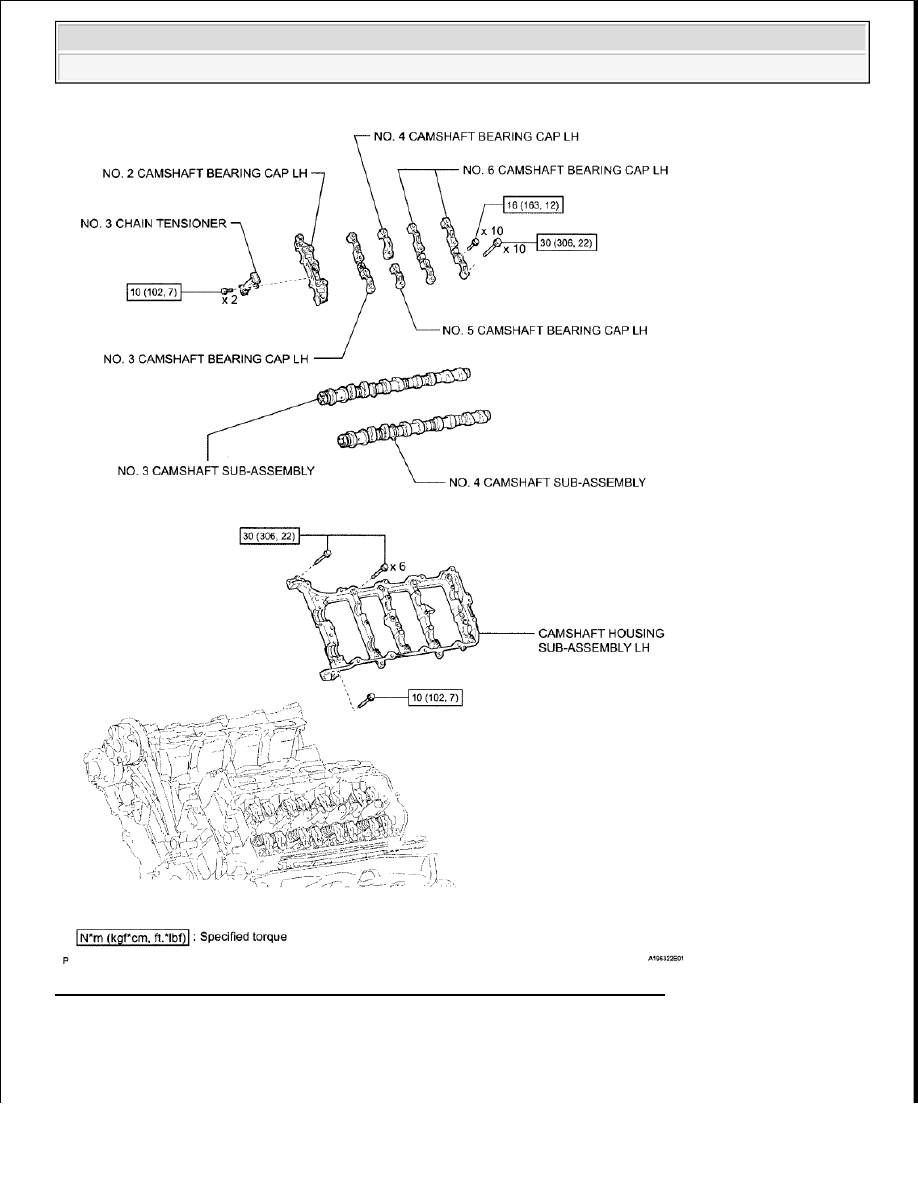

Fig. 14: Identifying Camshaft (For Bank 1) With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































1

REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

a

Remove the timing chain cover (See REMOVAL )

2

SET NO. 1 CYLINDER TO TDC/COMPRESSION (See DISASSEMBLY )

3

REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH (See DISASSEMBLY )

4

REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH (See DISASSEMBLY )

5

REMOVE NO. 1 CHAIN VIBRATION DAMPER LH (See DISASSEMBLY )

6

REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH (See DISASSEMBLY )

7

REMOVE NO. 3 CHAIN TENSIONER ASSEMBLY (See DISASSEMBLY )

8

REMOVE CAMSHAFT BEARING CAP LH (See DISASSEMBLY )

9

REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY LH (See DISASSEMBLY )

INSTALLATION

1

INSTALL CAMSHAFT BEARING CAP LH (See REASSEMBLY )

2

INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY LH (See REASSEMBLY )

3

INSTALL NO. 3 CHAIN TENSIONER ASSEMBLY (See REASSEMBLY )

4

INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH (See REASSEMBLY )

5

INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH (See REASSEMBLY )

6

INSTALL NO. 1 CHAIN TENSIONER ASSEMBLY LH (See REASSEMBLY )

7

INSTALL NO. 1 CHAIN VIBRATION DAMPER LH (See REASSEMBLY )

8

TIGHTEN CAMSHAFT TIMING GEAR LH (See REASSEMBLY )

9

CHECK NO. 1 CYLINDER TO TDC/COMPRESSION (See REASSEMBLY )

10

INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

a

Install the timing chain cover (See INSTALLATION )

11

INSPECT IGNITION TIMING (See ON-VEHICLE INSPECTION )

12

INSPECT ENGINE IDLE SPEED (See ON-VEHICLE INSPECTION )

CAMSHAFT (FOR BANK 2)

COMPONENTS
