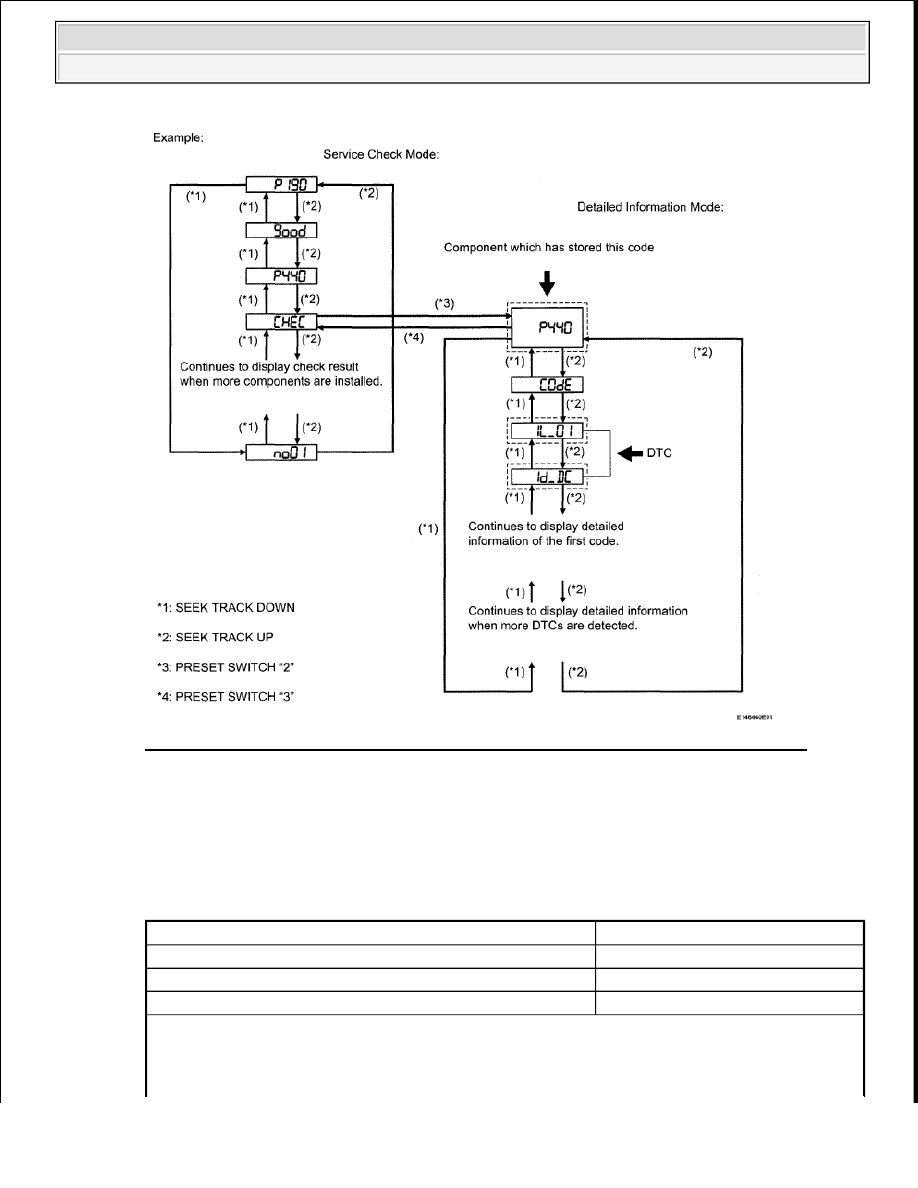

Fig. 150: Service Check Mode And Detailed Information Diagnostic Mode Flow Chart
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Press the preset switch "3" to change to "Detailed Information Mode".

c. Identify the component which has stored this code.

Component table:

COMPONENT TABLE

Component

Physical address

Stereo component amplifier

440

"Bluetooth" handsfree module

19D

Television display*

1B0

HINT:



*: w/ Rear Seat Entertainment System



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































3. CHECK COMPONENT WHICH HAS STORED THIS CODE

a. Select the component which has stored this code.

HINT:

The "Bluetooth" handsfree module is built into the radio receiver. If there is a problem between the
"Bluetooth" handsfree module and radio receiver, replace the radio receiver.

Component table:

COMPONENT TABLE

A: REPLACE RADIO RECEIVER (see REMOVAL )

B: REPLACE RADIO RECEIVER (see REMOVAL )

C: Go to Next Step

4. CHECK POWER SOURCE CIRCUIT OF COMPONENT WHICH HAS STORED THIS CODE

a. Inspect the power source circuit of the component which has stored this code.

If the power source circuit is operating normally, proceed to the next step.

Component table:

COMPONENT TABLE

5. INSPECT RADIO RECEIVER

a. Disconnect the K4 and K22* receiver connectors.



"440 (stereo component amplifier)" is the component which has stored this code in the
example shown in the illustration.



For details of the DTC display, refer to "DTC CHECK / CLEAR" .

Component

Proceed to

"Bluetooth" handsfree module (for Column Shift Type)

A

"Bluetooth" handsfree module (for Floor Shift Type)

B

Except "Bluetooth" handsfree module

C

Component

Proceed to

Stereo component
amplifier

Stereo component amplifier power source circuit (see STEREO
COMPONENT AMPLIFIER POWER SOURCE CIRCUIT )

Television display*

Television display assembly power source circuit (see TELEVISION
DISPLAY POWER SOURCE CIRCUIT )

HINT:
*: w/ Rear Seat Entertainment System



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

Result:

RESULT REFERENCE

B: REPLACE RADIO RECEIVER (see REMOVAL )

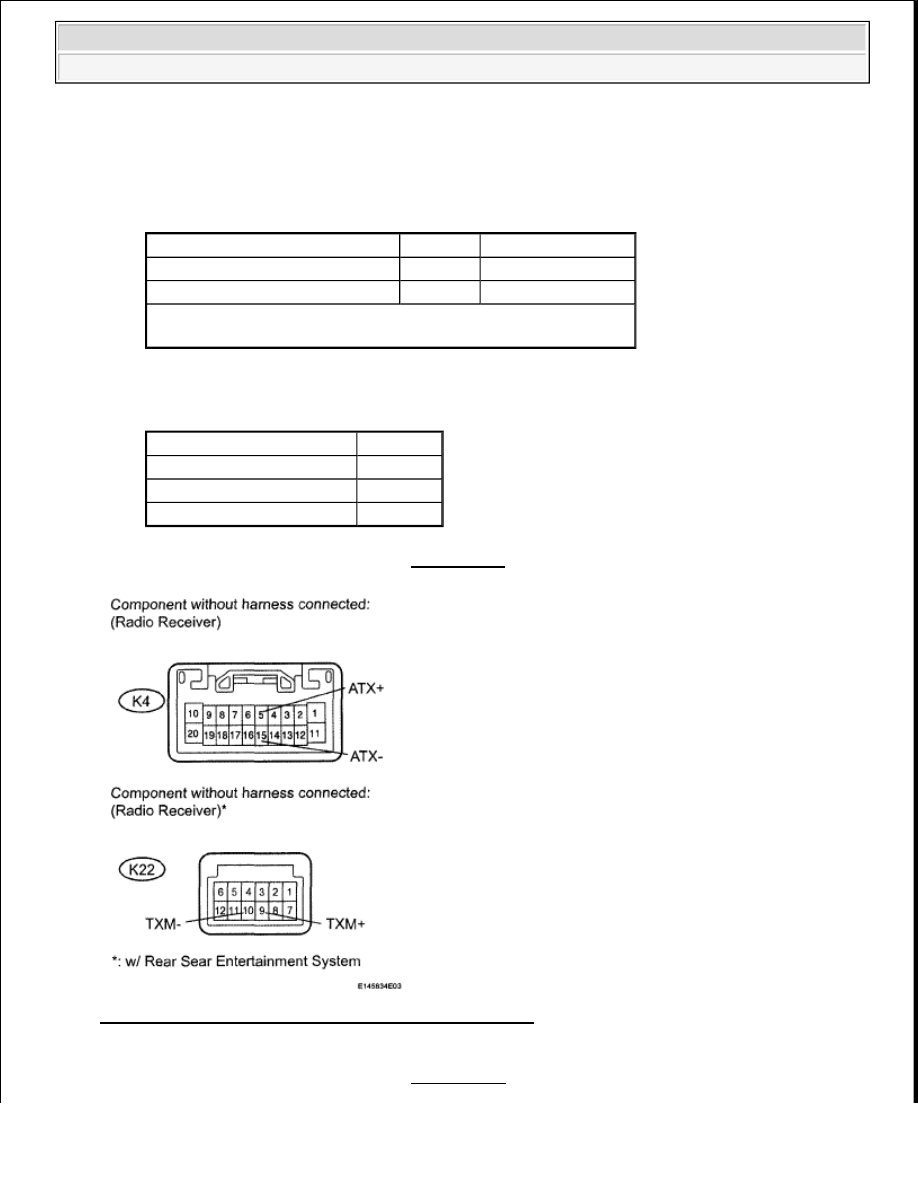

Fig. 151: Identifying K4 And K22 Connectors Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

C: REPLACE RADIO RECEIVER (see REMOVAL )

Tester Connection

Condition Specified Condition

K4-5(ATX+) - K4-15 (ATX-)

Always

60 to 80 ohms

K22-9(TXM+) - K22-10 (TXM-)* Always

60 to 80 ohms

HINT:
*: w/ Rear Seat Entertainment System

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































A: Go to Next Step

6. CHECK HARNESS AND CONNECTOR (RADIO RECEIVER - COMPONENT WHICH HAS

STORED THIS CODE)

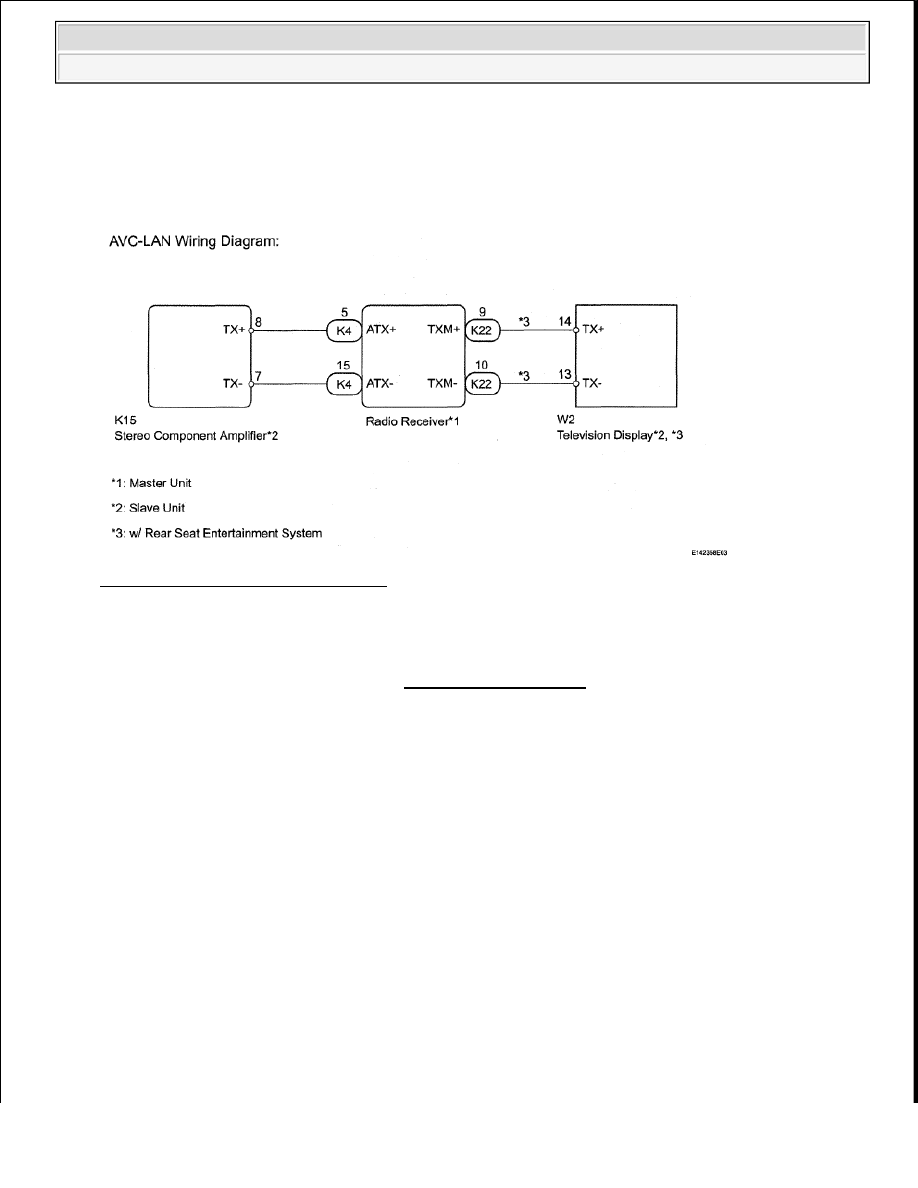

Fig. 152: AVC-LAN Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

For details of the connectors, refer to the "TERMINALS OF ECU" .

a. Referring to the AVC-LAN wiring diagram below, check the AVC-LAN circuit between the radio

receiver and the component which has stored this code.

1. Disconnect all connectors between the radio receiver and the component which has stored

this code.

2. Check for an open or short in the AVC-LAN circuit between the radio receiver and the

component which has stored this code.

OK: There is no open or short circuit.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

7. REPLACE COMPONENT WHICH HAS STORED THIS CODE

a. Replace the component which has stored this code with a normal one and check if the same

problem occurs again.

OK: Same problem does not occur.
